Încărcătoare DC de tip split OEM pentru soluții personalizate de încărcare EV

Pe măsură ce adoptarea vehiculelor electrice se accelerează în rețelele publice, depozitele de flote și proprietățile comerciale, constrângerile fizice ale infrastructurii de încărcare primesc mai multă atenție ca niciodată.Încărcătoare DC de tip splitreprezintă o abordare inginerească distinctă care separă dulapul de conversie a puterii de unitatea de distribuire. Această configurație permite instalatorilor să plaseze electronice grele, care generează căldură, departe de zonele cu fața publicului, păstrând în același timp punctul de încărcare compact, silențios și ușor de întreținut. AMPPAL a rafinat această arhitectură într-o familie de produse care echilibrează puterea mare, implementarea flexibilă și comunicarea robustă pentru mediile comerciale solicitante.

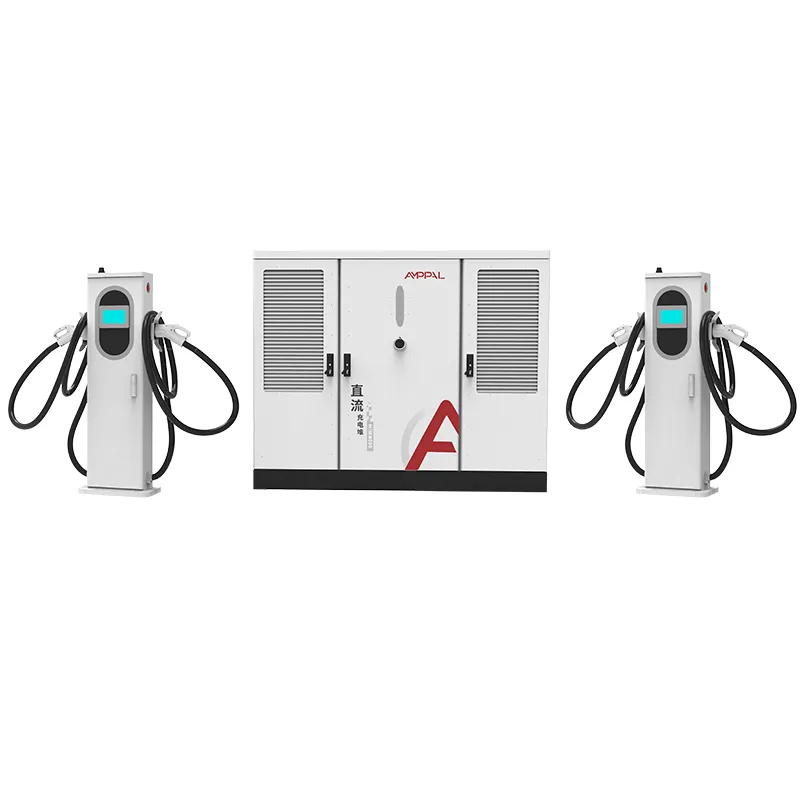

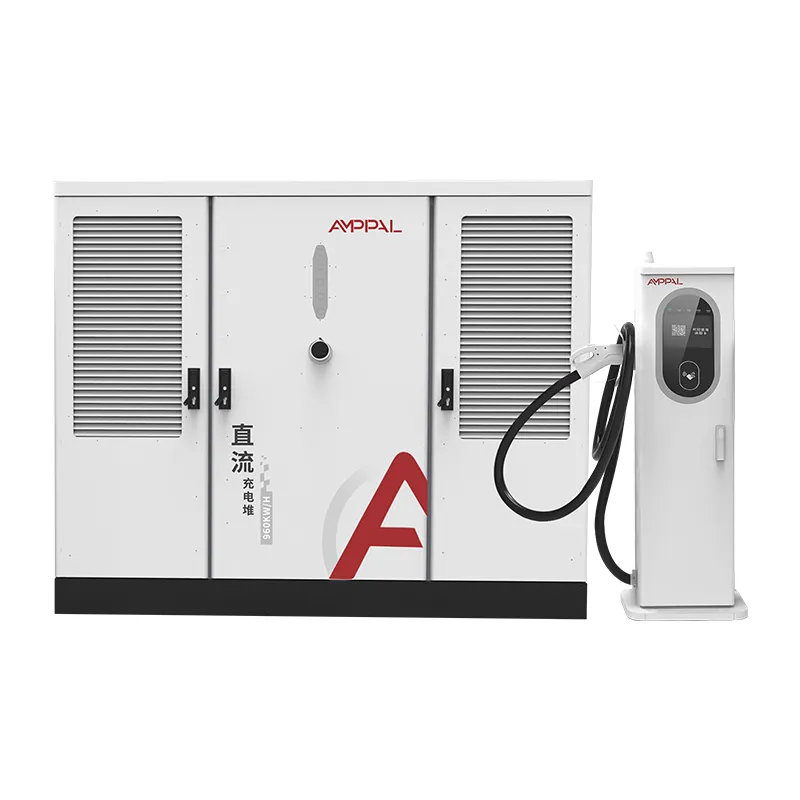

Piața de încărcare a vehiculelor electrice a trecut cu mult dincolo de simplele cutii de perete AC. Încărcarea DC de mare putere necesită acum echipamente care pot furniza continuu între 120 kW și 360 kW, supraviețuind în același timp la vreme nefavorabilă, la manipularea frecventă a cablurilor și la funcționare non-stop. Designul de tip split realizează acest lucru prin izolarea a două blocuri funcționale: dulapul de alimentare și dozatorul. Dulapul de alimentare conține protecție de intrare AC, module redresoare, distribuție magistrală DC și controlerul principal. Dozatorul găzduiește cablul de încărcare, conectorul, ecranul utilizatorului, cititorul RFID și oprirea de urgență. Între ele rulează o magistrală DC ecranată care menține semnalele de alimentare și de control separate. AMPPAL construiește toate aceste elemente în interior, asigurând compatibilitatea cu întreaga gamă de produse.

Încărcătoare DC de tip split AMPPAL: scufundare tehnică profundă și parametri de aplicare

Sistemele DC de tip split AMPPAL sunt proiectate pentru medii cu utilizare ridicată, cum ar fi piețele de servicii de autostrăzi, depozitele de flote, structurile de parcare ale aeroporturilor și centrele de încărcare cu amănuntul. Linia de produse se întinde pe patru puteri nominale primare, fiecare proiectată pentru a satisface cerințele diferite de disponibilitate a energiei la locație și de debit al vehiculului. Următoarele secțiuni detaliază caracteristicile electrice, mecanice și de comunicare care definesc seria.

Specificații electrice de bază

• Domeniu de tensiune de intrare: 380–480 V AC ±15%, trifazat, 50/60 Hz
• Factor de putere de intrare: ≥0,99 la sarcină maximă
• Distorsiunea armonică totală (THD): ≤5% la tensiunea nominală de intrare
• Interval de tensiune de ieșire: 200–1000 V DC, potrivit pentru platforme de baterii de 400 V și 800 V
• Curent de ieșire: 0–250 A continuu per dozator, cu ieșiri opționale de 500 A răcite cu lichid pe configurații de 240 kW și 360 kW
• Precizia tensiunii: ± 0,5% pe toată gama de ieșire
• Precizia curentului: ±1% pentru curenții de ieșire peste 30 A
• Consumul de energie în standby: ≤25 W pentru dozator, ≤50 W pentru dulapul de alimentare
• Eficiență maximă: ≥95,5%, în funcție de configurația modulului și temperatura ambiantă
• Eficiența modulului de putere: ≥96% la jumătate de sarcină, ≥95% la sarcină maximă
• Granularitatea partajării puterii: trepte de 12,5 kW între dozatoare conectate la același dulap
• Compensarea căderii de tensiune magistrală DC: automată pe baza lungimii cablului și a curentului

Tabelul de parametri ai seriei încărcătoare DC tip split

Parametri mecanici și de instalare

• Dimensiuni dulap de alimentare (Înl×l×A): 1.800 mm × 800 mm × 600 mm pentru ASDC120; 2.000 mm × 900 mm × 800 mm pentru ASDC180, ASDC240 și ASDC360
• Dimensiuni dozator (înălțime x lățime x adâncime): 1.650 mm × 500 mm × 260 mm
• Greutatea cabinetului de alimentare: 350 kg până la 680 kg, în funcție de puterea nominală și numărul de module
• Greutatea distribuitorului: 65 kg până la 120 kg, în funcție de lungimea cablului și de opțiunea de răcire
• Montare: pe podea cu șuruburi de ancorare atât pentru dulap, cât și pentru dozator; este disponibilă opțiunea de distribuitor de perete
• Lungimea cablului de la dulapul de alimentare la dozator: 5 m până la 100 m folosind cabluri de magistrală DC ecranate AMPPAL
• Lungimea cablului de încărcare a distribuitorului: 3,5 m, 5 m sau 7,5 m; cabluri mai lungi disponibile cu răcire lichidă
• Nivel de zgomot: ≤65 dB(A) la 1 m pentru dulap electric; ≤55 dB(A) pentru dozator
• Rezistență la vandal: IK10 pe panoul frontal al dozatorului și butonul de oprire de urgență
• Cerință de fundație: suport plat de beton cu rezistență minimă la compresiune de 25 N/mm²

Funcții de protecție, siguranță și comunicare

• Protecție la intrare: supratensiune, subtensiune, pierdere de fază, supracurent, protecție la supratensiune Tip 2 nominal la 40 kA
• Protecție la ieșire: supracurent, scurtcircuit, supratensiune, detectarea polarității inverse, monitorizarea izolației
• Protecție împotriva defecțiunii la pământ: monitorizarea curentului rezidual 30 mA AC și 6 mA DC în conformitate cu IEC 61851-1
• Monitorizarea temperaturii: senzori independenți pe modulele de alimentare, dulapul de alimentare, dozatorul, contactele conectorului și bucla de răcire cu lichid
• Oprire de urgență: buton fizic pe fiecare dozator și oprire de la distanță prin sistem de management
• Autentificare utilizator: RFID, NFC, cod QR aplicație mobilă, cititor de carduri de credit opțional
• Ecran: ecran tactil color de calitate industrială de 10,1 inchi, cu acoperire anti-orbire și capacitate de reacție prietenoasă cu mănușile
• Conectivitate la rețea: Ethernet, 4G LTE, Wi-Fi, opțional dual SIM pentru conexiuni mobile redundante
• Integrare backend: OCPP 1.6J/2.0.1, OpenADR, Modbus TCP, opțional ISO 15118 Plug & Charge
• Actualizare firmware: over-the-air prin platforma cloud AMPPAL sau USB local
• Diagnosticare: raportare de la distanță a erorilor, autotest la pornire, stocare jurnal de evenimente până la 100.000 de intrări cu marcare temporală
• Securitate cibernetică: criptare TLS 1.3, reguli de firewall configurabile, pornire securizată și pachete de firmware semnate

Scenarii comune de implementare pentru arhitectura de tip split

• Zone de servicii de autostradă cu spațiu limitat la insulele de alimentare și cerințe stricte de branding vizual
• Garajele de parcare subterane în care respingerea căldurii de la unitățile all-in-one este limitată de capacitatea de ventilație
• Depouri de flote cu dozatoare multiple alimentate dintr-un cabinet central de alimentare situat în apropierea camerei electrice principale
• Centre comerciale și locuri de cazare în care hardware-ul destinat publicului trebuie să rămână compact și liniștit
• Site-uri existente în curs de modernizare a energiei, unde dulapurile electrice pot fi instalate în încăperile mecanice și dozatoarele adăugate treptat
• Medii de coastă sau industriale în care electronicele sensibile beneficiază de îndepărtarea mai mare a aerului coroziv sau praf

Întrebări frecvente despre încărcătoarele DC de tip split

Ce este un încărcător DC de tip split și cum diferă acesta de o unitate all-in-one?

Un încărcător DC de tip split separă electronica de conversie a puterii de interfața distribuitorului. Într-o unitate all-in-one, redresoarele, modulele de alimentare, echipamentele de răcire și interfața cu utilizatorul au o singură carcasă, care poate fi mare, grea și solicitantă termic. Într-un sistem de tip split, dulapul de alimentare găzduiește modulele de conversie AC-DC și dispozitivele principale de protecție, în timp ce distribuitorul conține cablul de încărcare, conectorul, ecranul și cititorul de plată. O magistrală DC ecranată le conectează pe cele două. Acest design permite ca dulapul voluminos să fie instalat într-o cameră mecanică, în spatele unui perete sau într-o zonă mai puțin vizibilă, lăsând un distribuitor subțire la spațiul de parcare. Separarea simplifică, de asemenea, răcirea, reduce zgomotul în apropierea utilizatorilor și permite unui dulap de alimentare să servească mai multe dozatoare.

Ce condiții de amplasare favorizează încărcătoarele DC tip split AMPPAL față de încărcătoarele all-in-one?

Încărcătoarele DC de tip split AMPPAL sunt preferate atunci când zona de instalare are o ventilație limitată, limite stricte de zgomot sau constrângeri estetice. Garajele de parcare subterane nu au adesea suficient flux de aer pentru a disipa căldura de la echipamentele multifuncționale de mare putere, așa că plasarea dulapului electric într-o încăpere ventilată rezolvă problema. Locațiile în care punctul de încărcare este expus la intemperii, pulverizare de sare sau vandalism beneficiază de un distribuitor mai mic, cu mai puține componente sensibile. Locurile care necesită mai multe puncte de încărcare de-a lungul unui rând de locuri de parcare pot reduce costul total prin conectarea mai multor dozatoare la un dulap central de alimentare. În plus, orice locație cu cabluri lungi de la o cameră electrică la zona de parcare poate folosi arhitectura divizată pentru a direcționa eficient energia, fără a muta interconexiunea de utilități.

Cum este conectat dulapul de alimentare la dozator și ce lungimi de cablu sunt acceptate?

Încărcătoarele DC de tip split AMPPAL utilizează o conexiune de magistrală DC dedicată între dulapul de alimentare și fiecare distribuitor. Conexiunea constă din doi conductori de alimentare CC, un conductor de pământ de protecție și un cablu de comunicație pentru semnale de control și stare. Configurația standard acceptă distanțe de până la 100 de metri, permițând amplasarea dulapului de alimentare departe de punctul real de încărcare. Pentru perioade mai lungi, ingineria AMPPAL poate evalua dimensionarea cablului pe baza căderii de tensiune și a limitelor termice. Cablurile magistralei DC sunt ecranate pentru a reduce interferențele electromagnetice și sunt clasificate pentru instalare în exterior sau în interior. Conectorii de la ambele capete sunt mufe industriale cu cheie care permit instalarea și întreținerea rapidă fără unelte speciale. Toate cablurile sunt disponibile în lungimi pre-asamblate de 5 m, 10 m, 20 m, 50 m și 100 m, cu lungimi personalizate disponibile la cerere.

Un dulap de alimentare poate servi mai multe dozatoare în același timp?

Da. Arhitectura de tip split este proiectată pentru partajarea dinamică a puterii. Un singur dulap de alimentare AMPPAL poate suporta două, trei sau, în unele configurații, până la patru dozatoare, în funcție de model. Sistemul alocă puterea disponibilă în mod inteligent în funcție de numărul de vehicule conectate și de starea bateriei acestora. De exemplu, un dulap de putere de 240 kW cu două distribuitoare poate furniza 240 kW unui singur vehicul dacă este activ un singur distribuitor. Când două vehicule se încarcă, sistemul poate împărți puterea în mod egal sau poate acorda prioritate unui vehicul pe baza unei politici configurabile, cum ar fi primul venit, primul servit, cea mai mare stare de taxare sau statutul de utilizator VIP. Această partajare a energiei reduce costul infrastructurii și îmbunătățește utilizarea serviciului electric din amonte.

Ce avantaje de întreținere oferă arhitectura split?

Arhitectura divizată îmbunătățește direct funcționalitatea. Modulele de alimentare, contactoarele și ventilatoarele de răcire sunt amplasate în dulapul central de alimentare, astfel încât tehnicienii pot efectua majoritatea reparațiilor fără a intra în zonele orientate către clienți sau fără a bloca locurile de parcare. Dozatorul are mai puține componente active, ceea ce scade probabilitatea defecțiunilor de câmp la punctul de încărcare. Dacă un distribuitor este deteriorat de un impact cu vehiculul sau de vandalism, înlocuirea poate fi finalizată fără a deconecta întregul cabinet de alimentare. AMPPAL proiectează, de asemenea, dulapul de alimentare cu module de putere interschimbabile la cald, permițând înlocuirea unui modul defect, în timp ce restul sistemului continuă să funcționeze la capacitate redusă. Diagnosticarea de la distanță identifică codurile de eroare înainte de sosirea unui tehnician, reducând timpul mediu de reparație. Stocurile de piese de schimb pot fi consolidate mai degrabă la locația cabinetului de alimentare decât la fiecare loc de parcare.

Sunt încărcătoarele DC de tip split AMPPAL compatibile cu conectorii CCS1, CCS2, CHAdeMO și GB/T?

AMPPALÎncărcătoarele DC de tip split sunt disponibile cu configurații de conector CCS1, CCS2, CHAdeMO și GB/T. Oferta standard pentru America de Nord include CCS1, în timp ce regiunile Europa, Orientul Mijlociu și Asia Pacific utilizează de obicei CCS2. CHAdeMO rămâne disponibil pentru vehiculele vechi, în special în Japonia și părți ale Europei. GB/T este oferit pentru piața chineză și proiectele de export care o necesită. Dozatorul poate fi configurat din fabrică cu unul sau doi conectori. Un dozator cu doi conectori poate combina CCS și CHAdeMO sau CCS1 și CCS2, în funcție de cerințele regionale. Tipul conectorului nu afectează designul dulapului de alimentare, astfel încât un sistem de tip split AMPPAL poate fi redistribuit într-o regiune diferită prin înlocuirea distribuitorului sau schimbarea ansamblului cablului. Toți conectorii respectă specificațiile IEC 62196, ISO 15118 și CHAdeMO 2.0.

Cum se gestionează managementul termic la temperaturi ambientale ridicate și cu cabluri răcite cu lichid?

Încărcătoarele DC de tip split AMPPAL utilizează o abordare de management termic pe trei niveluri. În primul rând, dulapul de alimentare folosește răcire forțată cu aer de mare volum, cu viteze ale ventilatorului controlate la temperatură. Filtrele de admisie a aerului împiedică pătrunderea prafului și a resturilor, iar deflectoarele interne de aer separă calea de răcire pentru modulele de putere de electronica de control. În al doilea rând, modulele de putere sunt monitorizate individual, iar sistemul scade grațios dacă temperatura aerului de admisie depășește 45°C, menținând funcționarea în siguranță până la 55°C. În al treilea rând, pentru configurațiile cu ieșire de 500 A, cablul de încărcare și conectorul dozatorului folosesc un sistem de răcire cu lichid în buclă închisă. Lichidul de răcire circulă dintr-o unitate de răcire din interiorul dozatorului prin cablu și conector, eliminând căldura direct la interfața de contact. Acest lucru permite încărcarea continuă cu curent ridicat fără a depăși limitele maxime de temperatură sigure definite de IEC 61851-23. Unitatea de răcire cu lichid este sigilată și nu necesită umplere în câmp în condiții normale de funcționare; nivelul lichidului de răcire și temperatura sunt monitorizate de la distanță.

Ce protocoale de comunicare și integrarea backend sunt acceptate?

Încărcătoarele DC de tip split AMPPAL acceptă OCPP 1.6J și OCPP 2.0.1 ca standard, permițând integrarea cu toate sistemele majore de gestionare a rețelei de încărcare. Modbus TCP este disponibil pentru managementul energiei clădirilor și integrarea automatizării industriale. Modelele cu ieșiri de 240 kW și 360 kW acceptă, de asemenea, funcționalitatea ISO 15118 pregătită pentru hardware, inclusiv Plug & Charge pe conectorii CCS. Pentru integrarea în rețea, încărcătoarele pot răspunde la semnalele de răspuns la cerere prin OpenADR și pot implementa gestionarea locală a sarcinii pe baza disponibilității energiei clădirii. Opțiunile de conectivitate la rețea includ Ethernet, 4G LTE și Wi-Fi, cu suport dual SIM pentru conexiuni mobile redundante. Platforma cloud AMPPAL oferă monitorizare de la distanță, actualizări de firmware, raportare de energie și gestionarea utilizatorilor. Toate interfețele de comunicație sunt situate în dulapul de alimentare și sunt protejate împotriva accesului neautorizat prin protocoale criptate și reguli de firewall configurabile.
