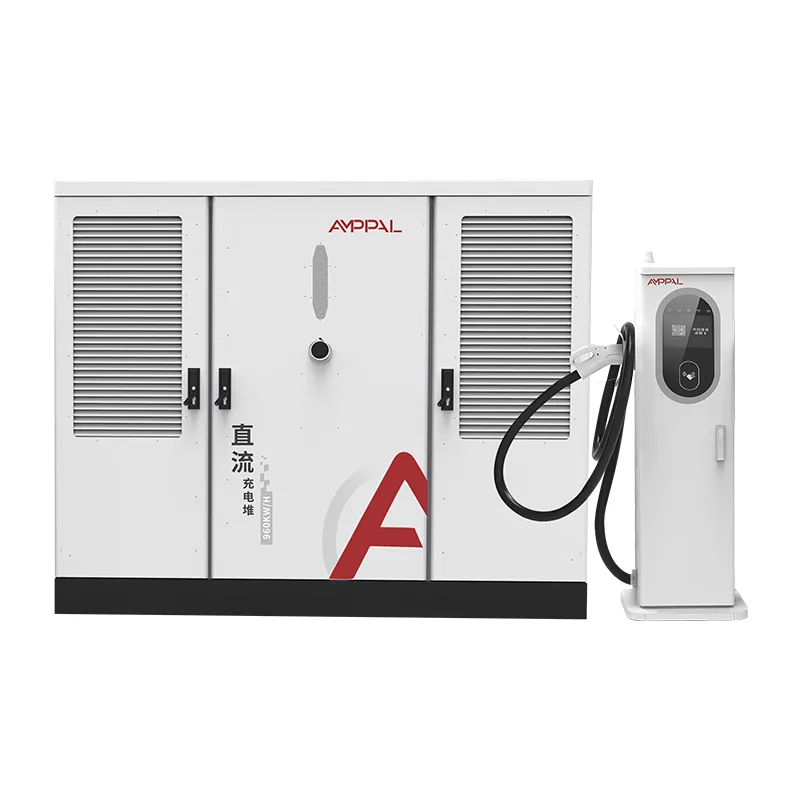

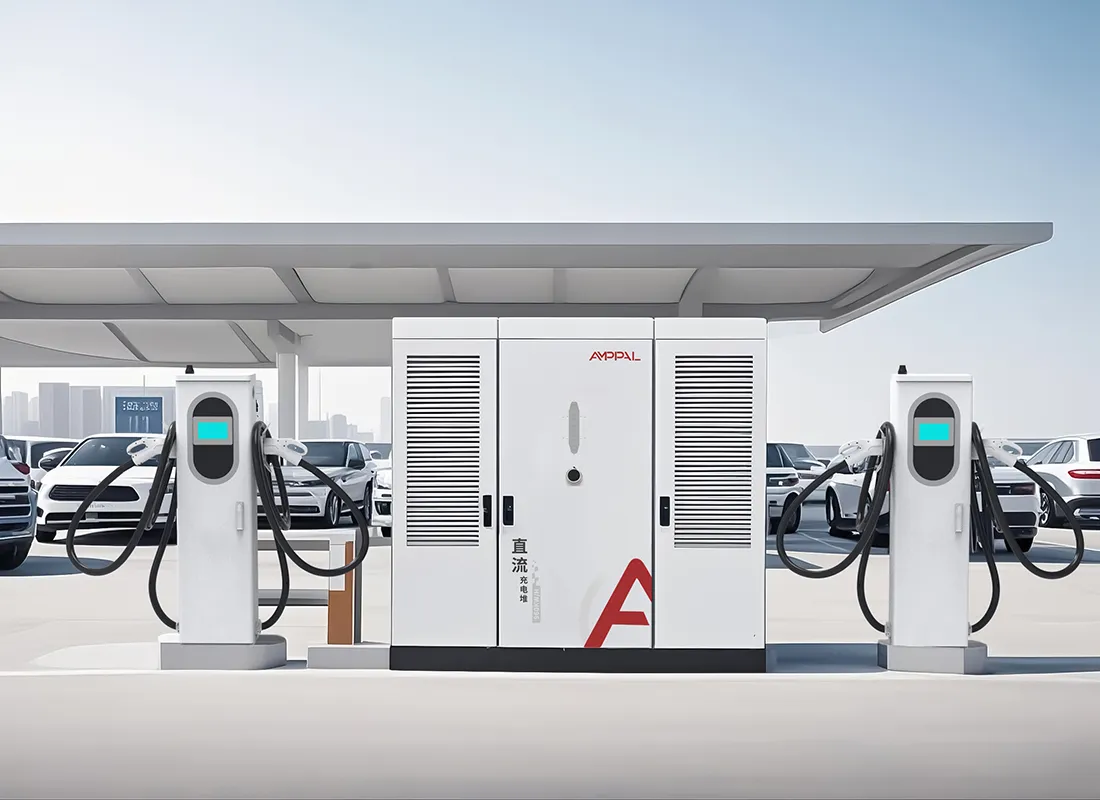

Încărcător EV ultrarapid de tip split de 720 kW pentru flote de vehicule electrice grele

Scalare de la 2 la 16 arme pe un singur cabinet

Un site de încărcare este un pariu pe un număr pe care nimeni nu îl știe: câte mașini vor apărea în anul trei. Seria AF-DC-720 este construită pentru a pierde acest pariu cu grație.

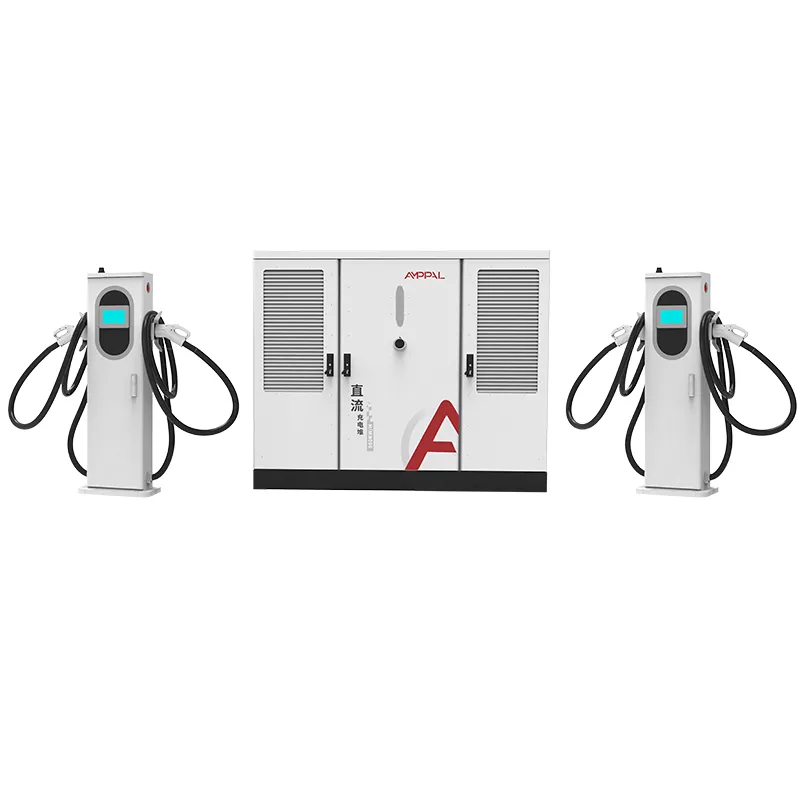

Dulapul este fix la 720kW, dar numărul de ieșiri este un cadran, nu o decizie. Două terminale sau șaisprezece, se fixează în același dulap, împărtășesc același grup de putere și raportează la același backend OCPP. Începeți puțin acolo unde traficul este incert și vă extindeți acolo unde este dovedit.

Această pagină parcurge calea de expansiune, comportamentul cozii la diferite numere de arme și ritmul de investiții în faze care funcționează pentru bugetele reale ale stațiilor.

Modelul pe care îl vedem în peste 40 de țări de export este consistent: operatorii care își trec terminalele în faze îi înving pe operatorii care ghicesc dimensiunea finală în prima zi.

De ce numărul de arme definește experiența clientului

Puterea de vârf vinde proiectul; Numărul de arme decide dacă șoferii se întorc. Relația dintre ei merită o privire mai atentă.

Mai multe arme înseamnă așteptări mai scurte chiar și atunci când piscina de 720 kW este neschimbată, deoarece puterea pe sesiune scade înainte ca un șofer să fie întors.

Un site cu 16 arme cu 720kW oferă fiecărei sesiuni active aproximativ 45kW în medie, suficient pentru o încărcare lentă, dar completă; un site cu 4 arme oferă 180 kW per mașină.

Matematica la coadă este simplă: cu 16 arme și o sesiune medie de 15 minute, site-ul curățește aproximativ 60 de vehicule pe oră la utilizare completă.

Locurile rapide și cele lente pot coexista: atribuiți terminale de 600A răcite cu lichid camioanelor și cele de 250A răcite cu aer mașinilor din același dulap.

Terminalele pot fi montate în loturi, astfel încât același cabinet deservește 4 pistoale în acest trimestru și 8 în trimestrul următor fără o a doua cameră de putere.

Controlul OCPP de la distanță vă permite să limitați puterea pistolului în timpul orelor de vârf ale rețelei și să o ridicați noaptea, ceea ce schimbă experiența fără a schimba hardware-ul.

Specificatii tehnice

Scenarii de planificare pentru stații de 720 kW

Locurile de autostrăzi Greenfield se deschid cu 4 tunuri și se adaugă încă 4 la fiecare șase luni, pe măsură ce traficul se maturizează.

Noduri urbane în care proprietarul acordă spațiu pentru cabinet acum și poziții terminale pe măsură ce se înscriu chiriașii.

Hibrizi Depot-plus-public: 2 compartimente de rezistență răcită cu lichid pentru flotă, 6 compartimente răcite cu aer pentru public, toate într-un singur cabinet.

Încărcare temporară sau de eveniment în cazul în care o configurație cu 16 terminale este instalată pentru un sezon și parțial eliminată după.

Licitații în mai multe etape în care utilitatea aprobă o capacitate de 720 kW, iar operatorul pune în fază hardware-ul.

Logica de partajare a puterii la 2 până la 16 prize

Controlerul tratează 720 kW ca pe o singură piscină și fiecare terminal ca pe un robinet. Când începe o sesiune, grupul își verifică cererea față de ceea ce este gratuit și acordă putere; sesiunile care rulează deja nu sunt întrerupte, pur și simplu văd că piscina se micșorează în jurul lor.

La 16 sesiuni active, fiecare mașină primește aproximativ 45 kW, ceea ce continuă să miște un EV mediu de la 20% la 80% în aproximativ o oră. La 4 sesiuni active, fiecare mașină poate trage până la 180 kW, iar un singur vehicul poate lua cei 720 kW dacă nu se încarcă nimic altceva.

Setarea de prioritate din OCPP permite operatorului să protejeze spațiile pentru flote: un depozit poate limita terminalele publice la 30 kW, garantând în același timp 600 A pentru propriile camioane. Toate acestea sunt configurație, nu inginerie.

Solicitările de tensiune contează și ele. Gama de ieșire 300-1000VDC acoperă mașinile din clasa 400V și camioanele din clasa 800V din același autobuz, astfel încât niciun pistol nu este blocat de arhitectură.

Testarea conformității și asigurarea calității

Flexibilitatea expansiunii nu înseamnă nimic dacă certificarea nu acoperă configurația pe care o expediați, astfel încât fiecare combinație este testată ca sistem.

Lista UL 2202-2022 și UL 2231-2 se aplică dulapului cu 2 până la 16 prize, nu doar o configurație de referință.

Testarea carcasei IP54 acoperă dulapul și terminalele; probele sunt testate cu jet de apă și praf conform programului de listare.

Factorul de putere este măsurat la sarcină maximă pe fiecare dulap și trebuie să fie ≥0,99 înainte de eliberare.

O ardere de 48 de ore rulează fiecare unitate prin cicluri de încărcare parțială, încărcare completă și fără încărcare, cu date înregistrate pe număr de serie.

Porțile de calitate din fabrică includ audituri ale cuplului, verificări ale traseului cablurilor și un test final de inserare a conectorului pe fiecare pistol.

În interiorul fabricii noastre: sudură robot până la testarea finală

Pasul 1. Perforarea CNC și tăierea cu laser modelează carcasele din bobine de oțel acoperite.

Pasul 2. Robotii de sudura FANUC asambleaza cadre; Presa frana TRUMPF rabateaza panourile exterioare.

Pasul 3. Acoperirea cu pulbere și întărirea în cuptor conferă finisajului cu rating IP54 durabilitatea sa.

Pasul 4. Cablarea AC a întrerupătoarelor și distribuția se întâmplă pe linia AC; Asamblarea modulului DC se face separat.

Pasul 5. Controlerul de alocare este afișat intermitent cu configurația OCPP și numărul de terminale ale clientului.

Pasul 6. Un test de sarcină complet de 720 kW verifică eficiența, factorul de putere și ondulația de ieșire.

Pasul 7. Unitățile rulează burn-in de 48 de ore; orice defecțiune declanșează reluare și un nou ciclu de testare.

Pasul 8. Inspecție finală și ambalare; capacitatea anuală a uzinei depășește un milion de unități, iar livrările din 2024 au depășit un milion.

Ghid de mărime: arme, putere și comportament în coadă

Începeți cu coada pe care o veți accepta. Dacă limita de așteptare este de 10 minute, o stație are nevoie de aproximativ un pistol la 12 vehicule pe oră de cerere de vârf. Această regulă generală pune o piață aglomerată pe autostradă la 8 până la 16 pistoale și un oraș mic la 2 până la 4.

Apoi verificați puterea pe armă. Sub o medie de aproximativ 40 kW, sesiunile se întind peste o oră și șoferii pleacă. Dacă prognoza dvs. pune puterea medie sub 40kW, răspunsul este mai puține arme, nu mai multe.

Nu cumpărați 16 arme pentru un șantier cu o capacitate de 720 kW și un volum zilnic de 20 de mașini. Cabinetul îl suportă, dar modelul de coadă nu are nevoie de el, iar investiția în terminal rămâne inactiv. Începe de la 4, crește până la 8, urmărește datele.

O notă sinceră: dacă site-ul dvs. nu va depăși niciodată 4 pistoale și nu va vedea niciodată camioane, o unitate integrată la o clasă de putere mai mică este răspunsul mai ieftin. Flexibilitatea arhitecturii split are un preț și nu ar trebui să-l plătiți pentru un lot de colț.

De ce operatorii site-ului aleg AMPPAL pentru creștere

Terminalele sunt comandate în loturi pe un dulap, astfel încât a doua extindere costă o expediere terminală, nu o nouă instalație electrică.

Livrare în 15-20 de zile lucrătoare după aprobarea desenului și MOQ a unui container, care se potrivește cu lansările treptate.

Marca OEM/ODM, lungimi personalizate de cablu și amestecuri de conectori per lot, astfel încât fiecare extindere să poată urmări piața.

enumerate UL 2202-2022 și UL 2231-2; CE, CB și TUV pentru alte regiuni.

Un producător fondat în 2014, cu peste 260 de angajați și peste 40 de țări de export, plus peste 200 de stații pe care le operam noi înșine.

Încărcarea containerelor și documentele

Dulapul este ambalat într-o cutie din lemn cu cadru de oțel, cu urechi de ridicare; bornele sunt paletizate cu cabluri bobinate și conectori căptușiți. Planurile de încărcare sunt întocmite pe comandă, astfel încât un container cu cub înalt de 40 de picioare preia dulapul plus lotul de terminal pe care l-ați comandat efectiv.

Termenii sunt FOB Ningbo sau CIF la destinație. Setul de documente, factura, lista de ambalare, conosamentul și rapoartele de testare UL părăsesc biroul nostru în 3 zile lucrătoare de la navigare.

Pentru proiectele în faze putem împărți expedierile, trimițând mai întâi cabinetul și mai târziu loturi de terminale, cu documente separate de fiecare dată.

Asistență post-vânzare și service pe teren

Garanție standard de doi ani pentru dulap, terminale, module și controler.

Terminale de rezervă și module de putere în stoc; Schimb între nave pentru defecțiuni ale garanției în termen de 5 zile lucrătoare.

Diagnosticare OCPP de la distanță pentru setările de coadă, limitele de putere și jurnalele de defecțiuni, fără o vizită de tehnician.

Îndrumări de punere în funcțiune pentru fiecare lot de expansiune, inclusiv o listă de verificare pentru adăugarea pistoalelor la un dulap în funcțiune.

Actualizări de firmware și șabloane de configurare partajate cu fiecare client, astfel încât noile terminale se alătură automat grupului.

Note de utilizare pentru configurații cu mai multe arme

Greșit: adăugarea terminalelor dincolo de cele 16 prize nominale. Dreapta: opriți-vă la 16 și comandați un al doilea dulap când coada o cere.

Greșit: setarea fiecărui pistol la puterea maximă în backend-ul OCPP. Dreapta: configurați capace pentru fiecare terminal, astfel încât piscina să nu fie epuizată de un singur bloc.

Greșit: lăsând terminalele neutilizate alimentate iarna. Dreapta: utilizați modul de așteptare pentru fiecare priză pentru a reduce pierderile inactiv.

Greșit: amestecarea regiunilor de 50 Hz și 60 Hz într-un singur alimentator partajat. Dreapta: confirmați că intrarea pe site se potrivește cu AC480V ±10% la 50/60Hz înainte de instalare.

Greșit: omiterea filtrului trimestrial curățat pe terminalele răcite cu aer pe măsură ce crește numărul de arme. Dreapta: puneți întreținerea terminalului într-un program care crește odată cu numărul de prize.

Ce spun operatorii stației după șase luni

Un operator de autostrăzi din Texas, Statele Unite, a deschis cu 6 pistoale pe un cabinet de 720 kW și s-a extins la 12 după cinci luni. Raportul său: al doilea lot de terminale a fost online în două zile, iar cabinetul nu a trebuit să fie deschis în timpul extinderii.

Un manager de depozit de autobuze din Baku, Azerbaidjan, are 16 arme pe un dulap și se plânge doar că tabloul de bord OCPP nu arată istoricul sesiunilor de arme pentru fiecare dintre rapoartele sale lunare. Hardware-ul în sine a înregistrat un timp de funcționare de 99,2%.

Un dezvoltator de mall din Dubai, Emiratele Arabe Unite, a început cu 4 pistoale la 720 kW și descrie coada ca fiind gestionabilă, dar admite că a subestimat câți șoferi ar încărca în timpul serii de vârf și plănuiește un al doilea cabinet, în loc să împingă toate cele 16 pistoale în această locație.

Întrebări frecvente: scalarea stației dvs

Î: Cablul de 720 kW poate începe cu adevărat cu 2 pistoale?

R: Da, comanda minimă este de 2 terminale; mai multe se adauga mai tarziu impotriva aceluiasi cabinet.

Î: Cât timp durează adăugarea terminalelor la o stație în funcțiune?

R: De obicei, o zi lucrătoare pentru montaj, cablare și configurație OCPP.

Î: Ce se întâmplă cu puterea pe armă pe măsură ce site-ul se umple?

R: Bazinul se împarte uniform la cerere; la 16 ședințe fiecare primește aproximativ 45kW, la 4 ședințe aproximativ 180kW.

Î: Am nevoie de un alimentator mai mare dacă adaug pistoale mai târziu?

R: Nu, intrarea de 720 kW rămâne aceeași; se schimbă doar hardware-ul prizei.

Î: Pot camioanele și mașinile să împartă dulapul?

R: Da, cu terminale de 600A răcite cu lichid pentru camioane și cele de 250A răcite cu aer pentru mașini.

Î: Este 16 pistoale limita dură?

R: Da pe cabinet; dincolo de asta, adăugați un al doilea cabinet și păstrați site-urile separate în OCPP.

Î: Ce conectori pot transporta terminalele?

R: CCS1, CCS2, GB/T, CHAdeMO și NACS, atribuibile pe terminal.

Î: Care este timpul de livrare pentru o lansare treptată?

A: Each batch ships 15-20 working days after its drawing approval, so phasing does not slow you down.
