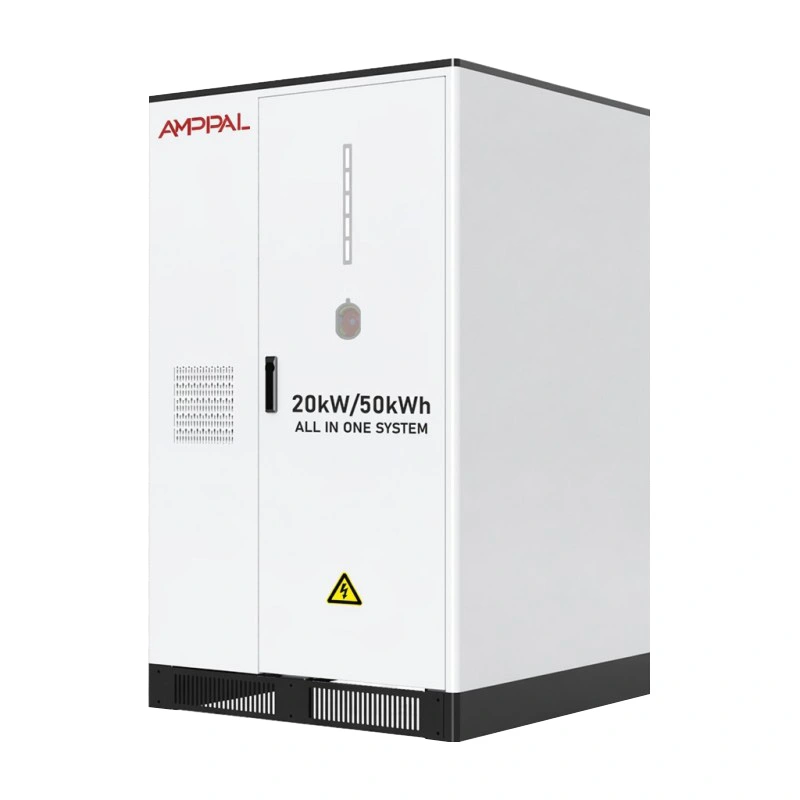

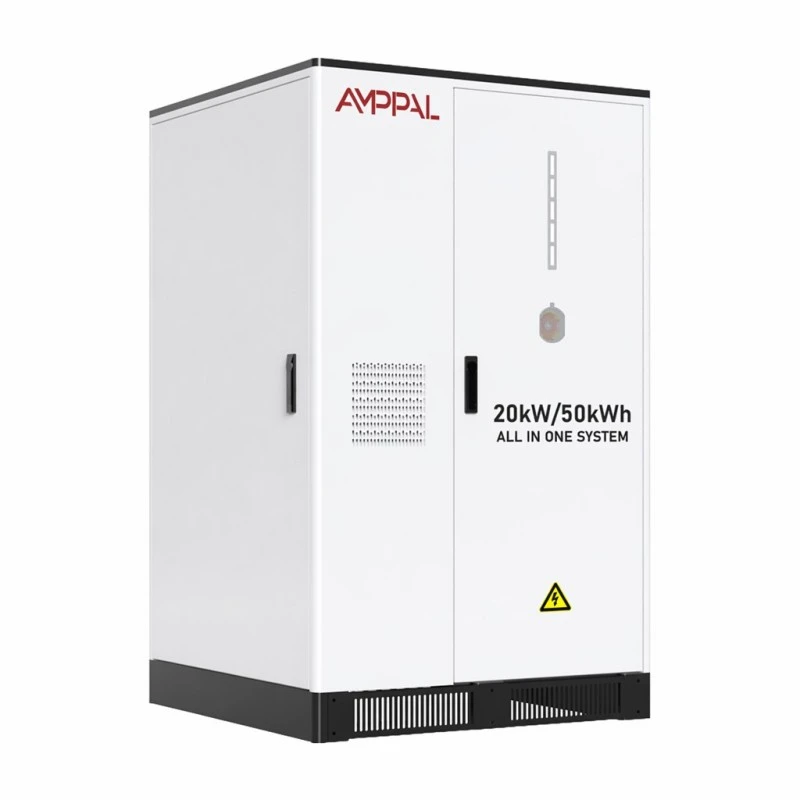

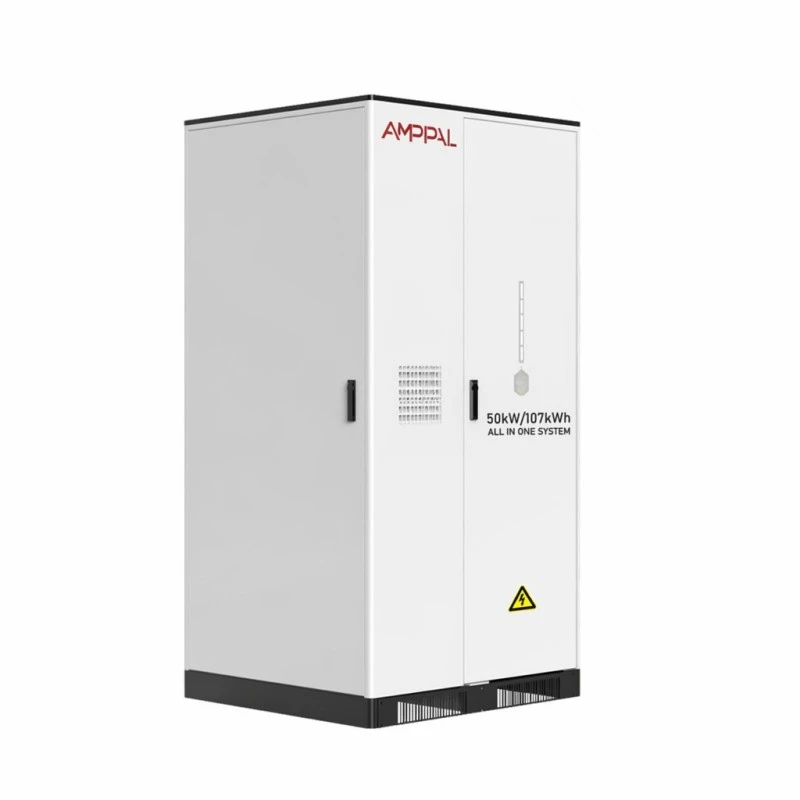

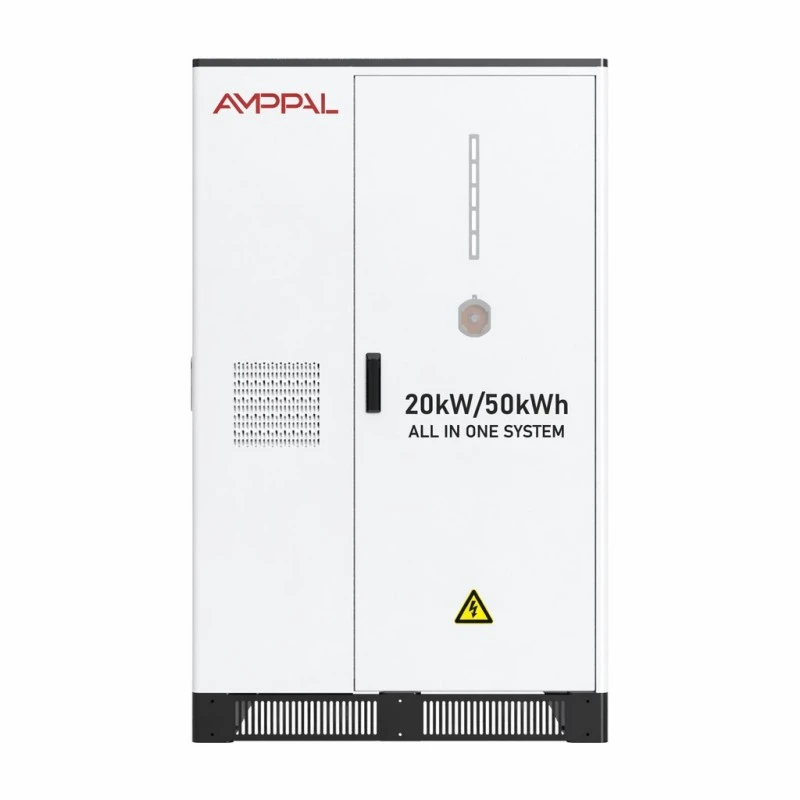

Sistem de stocare a energiei cu baterii All-in-One de 20–50 kW pentru aplicații comerciale și solare

Un cabinet în loc de trei liste de achiziții

Un proiect solar-plus-stocare înseamnă în mod normal trei furnizori: un invertor PV, un suport de baterii și un controler care vorbește cu ambii. Fiecare are propria sa garanție, propriul inginer de punere în funcțiune și propriul său joc de vina atunci când sistemul are performanțe slabe. Acest sistem de stocare a energiei cu baterii all-in-one de 20–50 kW pentru aplicații comerciale și solare le prăbușește pe toate trei într-o singură livrare.

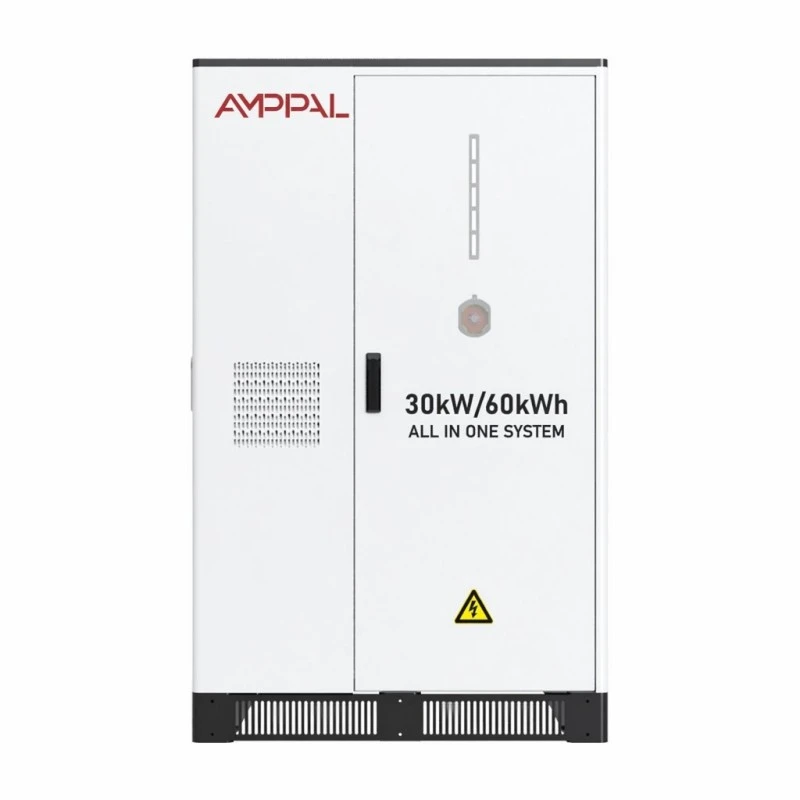

Etapa invertorului acceptă până la 26 kW de curent continuu de la matricea dvs. de pe acoperiș (39 kW pe modelul de 30 kW, 65 kW pe modelul de 50 kW) prin trackere de 2/4 MPPT, astfel încât bateria se încarcă de la solar fără un invertor hibrid separat sau o cutie de șir suplimentară.

În interior se află o baterie LFP de 51,2 kWh construită din cinci pachete de 10,24 kWh, plus o logică de control local care rulează autoconsum, schimbarea timpului de utilizare și backup la rețea de pe același ecran. Pentru un site care dorește doar autoutilizare solară plus acoperire pentru întreruperi, aceasta este calea cea mai scurtă de la comandă la export.

De ce contează evaluarea intrării solare

Intrarea fotovoltaică maximă de 26 kW la modelul de 20 kW permite matricei să depășească valoarea nominală a invertorului; MPPT-ul reține surplusul în loc să reducă randamentul în timpul zilei.

2/4 moduri MPPT: două dispozitive de urmărire standard, patru în care acoperișul tău se confruntă cu azimuturi diferite - o parte umbrită nu o blochează pe cealaltă.

Tensiunea nominală a rețelei este de 380 V AC cu toleranță de 50/60 Hz ± 5 Hz, astfel încât același cabinet deservește piețele de 50 Hz și 60 Hz fără o variantă din fabrică.

La o eficiență maximă de 97% și o adâncime de descărcare de 90%, mai mult din fiecare kilowatt-oră solar ajunge la sarcină în loc să se piardă în conversie.

Comunicarea prin CAN/RS485/WiFi acoperă monitorizarea locală, strângerile de mână ale invertorului și citirile de la distanță fără a cumpăra un gateway separat.

Intrarea inferioară AC, trifazată cu patru fire (3L+N+PE), păstrează traseul cablurilor în interiorul plintei și scurtează durata până la tabloul principal.

Specificatii tehnice

Unde un dulap de 20-50 kW își câștigă păstrarea

Fabrici mici cu producție solară pe acoperiș și vârfuri de după-amiază: modelul de 20 kW/51,2 kWh acoperă o creștere a cererii de 20 kW timp de aproximativ două ore și jumătate.

Hoteluri și pensiuni care au aer condiționat în funcție de un tarif pe timp de utilizare: încărcare peste noapte, descărcare prin fereastra de răcire.

Locuri de prelucrare agricolă cu calitate intermitentă a rețelei — dulapul trece prin scăderi de tensiune pe control local fără software EMS extern.

Lanțuri de vânzare cu amănuntul și ateliere care închiriază spațiu: un dulap nu are nevoie de încăpere dedicată pentru baterii, ci doar de un suport plat din beton și acces prin cablu.

Curți EV cu încărcări modeste: tamponați 2-4 încărcătoare lente de o conexiune slabă la rețea fără a moderniza transformatorul.

Cum funcționează topologia hibridă pe zi

Dimineața, trackerele MPPT alimentează mai întâi cu energie solară încărcătura clădirii. Surplusul intră în baterie până când atinge plafonul SOC programat, de obicei 90-100%, în funcție de planul dvs. tarifar.

Când sarcina depășește energia solară plus acumulatorul, rețeaua acoperă echilibrul perfect - o etapă de conversie, nu două cutii care negociază peste un autobuz.

Noaptea, bateria se descarcă în timpul orelor de vârf și EMS își rezervă un SOC de etaj pentru backup-ul rețelei. Deoarece controlerul local deține programul, o conexiune la internet pierdută nu oprește logica de schimbare, ci doar oprește tabloul de bord de la distanță.

Ce conține dosarul de siguranță

Protecția împotriva incendiilor este aerosoli la nivelul PACK și aerosol din nou la nivelul cabinetului - două etape independente care vizează cele două locuri diferite în care poate începe un eveniment termic.

Celulele LFP 3.2V/100Ah poartă CE și RoHS la nivel de pachet, iar echipamentul complet este livrat cu documentație UN38.3 și MSDS pentru vamă și asigurări.

Răcirea inteligentă cu aer menține cele cinci pachete într-o bandă îngustă de temperatură; curba ventilatorului urmărește temperatura celulei, mai degrabă decât să funcționeze la viteză maximă toată ziua.

Carcasa IP54 se potrivește pozițiilor exterioare cu baldachin și încăperilor acoperite cu plante; compartimentul electric este separat de compartimentul bateriei din interiorul dulapului.

Ciclul de viață este declarat de >6000 de ori la 0,5C și 25°C, cu cel puțin 80% retenție de energie - un ciclu complet pe zi lucrătoare este cu aproximativ douăzeci de ani înainte de atingerea pragului.

Fereastra ambientală este de la 0°C la +50°C cu umiditate 0-95%RH și 2000m altitudine (reducere mai sus); cele mai multe camere de plante neîncălzite stau în interiorul acestuia.

Cum este construit dulapul de 850 kg în Yueqing

1. Admisia celulelor - celulele LFP de intrare sunt eșantionate în lot pentru capacitatea și rezistența internă înainte de a începe orice asamblare a pachetului.

2. Ansamblu pachet — Pachetele de 102,4 V/10,24 kWh sunt sudate, cablate și testate pentru izolație cu pachetul BMS montat.

3. Fabricarea dulapurilor — tabla de oțel este tăiată CNC, îndoită și sudată, apoi pretratată și acoperită cu pulbere pe aceeași linie folosită pentru produsele de încărcare.

4. Integrarea invertorului — treapta PV, treapta DC a bateriei și bornele AC sunt conectate cu controlerul local într-o singură magistrală.

5. Instalare termică și de incendiu — sunt instalate și verificate funcțional generatoarele de aerosoli, conductele de aer și senzorii de temperatură.

6. Funcționare de punere în funcțiune — fiecare dulap finalizează o încărcare și descărcare completă de 0,5C cu tensiunea la nivel de pachet și temperatura înregistrate.

7. Simularea rețelei — tranzițiile în rețea și în afara rețelei sunt verificate față de o sursă AC programabilă înainte de lansare.

8. Ambalare — dulapul este fixat cu șuruburi pe un palet armat cu indicatori de șoc, ambalat și pregătit pentru încărcarea containerului.

Alegerea intre 20, 30 si 50 kW

Potriviți modelul cu importul în cel mai rău caz, nu cu media. Măsurați cererea pe jumătate de oră care vă conduce de fapt factura: modelul de 20kW transportă până la 20kW de sarcină de la baterie, modelul de 30kW 30kW și modelul de 50kW 50kW. Urmează energia: 51,2, 61,44 și respectiv 107 kWh.

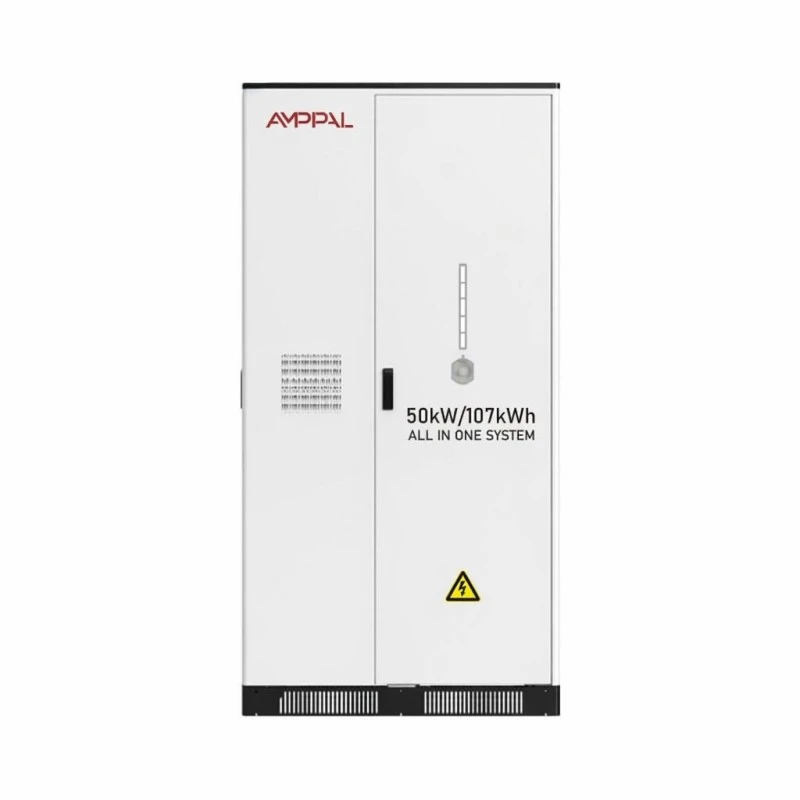

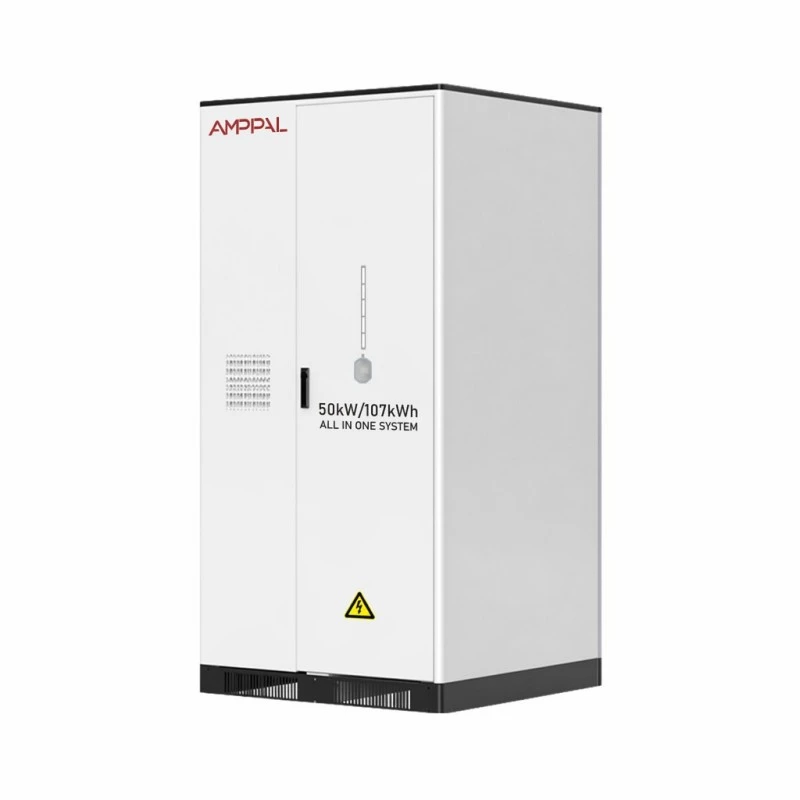

Dulapul de 50 kW este diferit din punct de vedere fizic – 1100*1205*2200mm și 1200kg față de 1000*1106*1640mm și 850kg pentru cei doi mai mici – așa că verificați lățimile ușilor, încărcarea podelei și accesul la macara înainte de a vă angaja.

Dacă site-ul dvs. nu are nicio problemă de importare a rețelei și nicio răspândire a timpului de utilizare, acest cabinet este probabil o cheltuială greșită. Se rambursează prin autoconsum și prin schimbarea tarifelor; fără acestea, o baterie este un bun parcat. Vă spunem asta înainte de a vă prelua comanda.

Compararea ofertelor de la furnizori

Întrebați dacă eficiența menționată este la nivel de sistem sau numai la invertor. Al nostru este de 97% maxim, măsurat la limita cabinetului, inclusiv sarcinile auxiliare.

Întrebați dacă protecția împotriva incendiilor acoperă atât la nivel de pachet, cât și la nivelul dulapului - o ofertă cu aerosoli de dulap lasă doar pachetele neprotejate.

Întrebați care este plafonul de intrare MPPT; un „hibrid de 20 kW” care acceptă doar 15 kW de energie fotovoltaică vă obligă să cumpărați un al doilea invertor mai târziu.

Întrebați despre EMS: controlerul local poate funcționa fără cloud? Al nostru da, ceea ce contează pe piețele cu conectivitate slabă.

Condiții comerciale: 25-35 de zile lucrătoare pentru modelele standard, cinci ani garanție pentru dulapul complet, MOQ de o unitate pentru comenzile de evaluare.

Livrarea unui dulap dintr-o bucată

Modelele de 20kW și 30kW au 1000*1106*1640mm și cântăresc 850-950kg; modelul de 50kW are 1100*1205*2200mm la 1200kg. Fiecare se livrează pe un palet din oțel armat cu buzunare pentru stivuitor, gata pentru un camion cu spătar la destinație.

O unitate ia aproximativ o treime dintr-un container de 20 de picioare; două se potrivesc confortabil cu contravântuiri. Deoarece bateria este instalată, transportul este clasificat UN3480 de mărfuri periculoase - pregătim raportul UN38.3 și MSDS și ar trebui să bugetați aproximativ o săptămână în plus pentru rezervarea mărfurilor periculoase în port.

Condițiile sunt standard FOB Ningbo sau Shanghai, CIF disponibile la cerere. Pentru transportul aerian cu o singură unitate, greutatea și clasa bateriei îl fac neeconomic; transportul maritim sau terestră este calea practică.

Garanție, degradare și schimburi de pachete

Garanție de cinci ani pentru dulapul complet - pachete, treapta invertor, ventilatoare termice și controler local - nu doar baterie.

Capacitatea este garantată pentru a păstra cel puțin 80% din energia nominală în primii cinci ani, în condiții normale de 0,5C; degradarea dincolo de aceasta este acoperită în aceleași condiții.

Pachetele sunt module interschimbabile: un pachet eșuat este schimbat în ore fără a returna întregul cabinet, iar BMS-ul se reechilibrează automat la repornire.

Serviciul anual include curățarea filtrului, verificarea cuplului terminalului, inspecția ventilatorului și o rulare de verificare a capacității; Diagnoza noastră de la distanță poate semnala mai întâi un pachet slab.

Pachetele de rezervă și plăcile de control sunt păstrate în stoc și expediate în 5-7 zile lucrătoare; garanția extinsă la opt sau zece ani are prețul la momentul comenzii.

Greșeli de instalare pe care le vedem repetate

Greșit: presupunând că ieșirea de 380 V alimentează direct echipamentele monofazate. Dreapta: dulapul este trifazat; împărțiți sarcina pe L1/L2/L3 și păstrați neutrul legat conform codului local.

Greșit: montarea pe o podea de lemn sau pe șapă subțire. Dreapta: greutatea de 850-1200 kg are nevoie de un suport de beton sau de podea armată pentru sarcina punctuală.

Greșit: rulează șiruri fotovoltaice cu orientări mixte într-un singur tracker așteptând o ieșire completă. Dreapta: utilizați configurația MPPT cu 4 căi și atribuiți fiecărui azimut propriul tracker.

Greșit: depozitarea bateriei sub -20°C sau încărcarea peste +50°C. Dreapta: respectați fereastra de temperatură de depozitare de la -20°C până la +60°C și umiditatea de funcționare 0-95%RH.

Greșit: îngropați intrarea de jos a cablului în apă sau resturi. Dreapta: păstrați soclul liber - intrarea inferioară AC (3L+N+PE) presupune că zona glandei rămâne accesibilă.

Ce raportează instalatorii și proprietarii

Un atelier de confecții din Dhaka, Bangladesh a pus un model de 30kW în spatele unui acoperiș de 40kWp la începutul anului 2025. Proprietarul a raportat că orele generatoarelor diesel au scăzut de la zilnic la câteva pe lună, iar instalatorul a remarcat că MPPT-ul integrat le-a economisit o săptămână de punere în funcțiune în comparație cu echipamente separate - deși și-ar fi dorit ca antena WiFi să aibă un avans mai lung pentru depozitul lor.

Un operator de supermarket din Sofia, Bulgaria, operează o unitate de 20 kW în raport cu o diferență de tarif noapte/zi. Managerul lor a confirmat că cabinetul plătește pentru aproximativ o treime din delta lunară a energiei electrice și a adăugat o plângere: ventilatorul se aude în depozitul alăturat, așa că l-au mutat în zona de încărcare.

Un depozit de aprovizionare minieră din Lima, Peru, a cumpărat modelul de 50 kW pentru rezervă după tăierile repetate ale rețelei. Inginerul lor electric a lăudat viteza de transfer în rețea, dar a cerut o alarmă locală mai puternică - LED-ul panoului era ușor de ratat în timpul unei ture de noapte.

Întrebări frecvente

Î: Se poate încărca exclusiv de la soare fără rețea?

R: Da, în modul off-grid; MPPT-ul direcționează PV către baterie și sarcină, cu rețeaua doar pentru rezervă.

Î: Cât acoperiș pentru modelul de 20 kW?

R: Aproximativ 4kWp per 20m2 de acoperiș bun, deci 26kW de intrare fotovoltaică reprezintă aproximativ 130m2 de panouri.

Î: Ce se întâmplă în timpul unei întreruperi de rețea?

R: Dulapul se transferă automat în modul off-grid; SOC-ul de rezervă pe care îl setați în EMS definește cât timp rulează clădirea.

Î: Cât durează pachetele?

R: Peste 6000 de cicluri la 0,5C și 25°C până la 80% retenție - aproximativ douăzeci de ani la un ciclu pe zi lucrătoare, mai puțin dacă ciclul mai greu.

Î: Invertorul poate fi înlocuit separat?

R: Da, treapta invertorului și pachetele sunt module independente, care pot fi întreținute fără a returna dulapul la fabrică.

Î: Care este eficiența dus-întors?

R: Maxim 97% la nivel de dulap cu 90% adâncime de descărcare - rezerva de 10% DOD extinde, de asemenea, durata de viață.

Î: Avem nevoie de o cameră pentru baterii?

R: Nr. IP54 și sistemul de stingere a incendiului intern permit instalarea în încăpere sau acoperit în exterior pe un suport de beton.

Î: Care este timpul de livrare?

A: 25-35 de zile lucrătoare pentru modelele standard 20/30/50kW; tensiunile personalizate adaugă timp.
