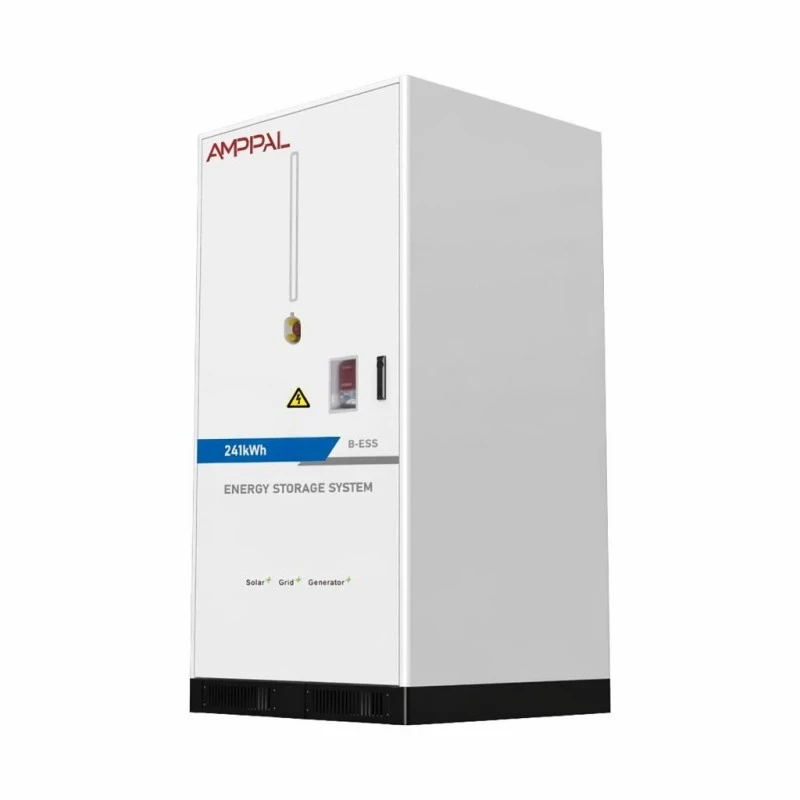

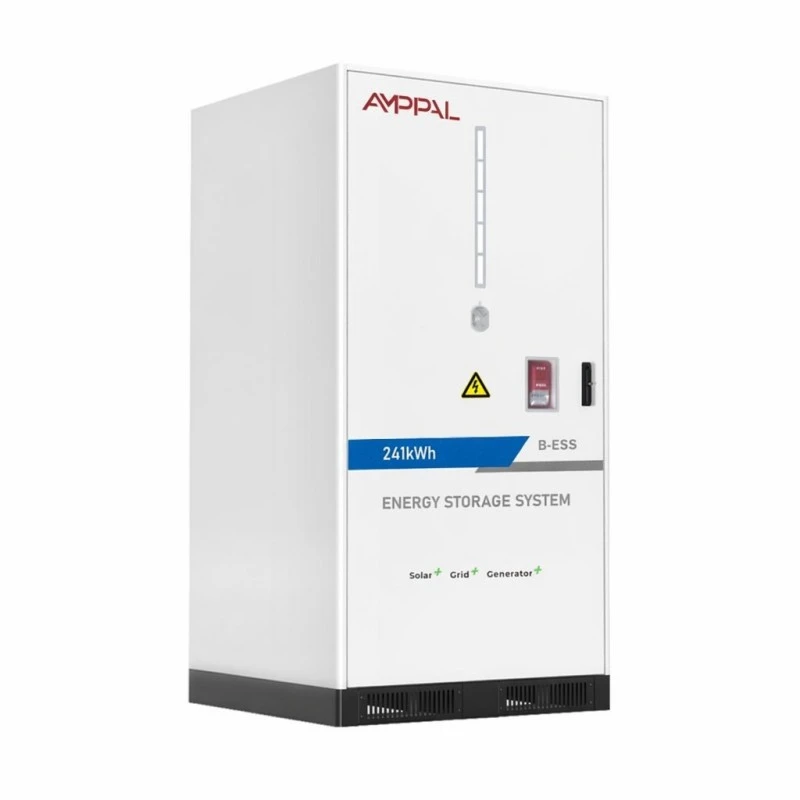

Sistem modular de stocare a energiei pentru baterii de 225 kWh / 241 kWh pentru microrețele comerciale

Un grup de baterii nu este un sistem de stocare

Acest sistem modular de stocare a energiei pentru baterii de 225 kWh / 241 kWh pentru microrețele comerciale este livrat fără invertor în interior. Fără ecran EMS, fără terminale de rețea - este grupul de baterii pe partea de curent continuu și această absență este exact motivul pentru care integratorii îl cumpără.

Un integrator de sistem sau EPC are adesea o marcă PCS preferată, un EMS la nivel de fabrică sau un proiect container în care etapa de conversie a energiei este deja contractată. Cumpărarea unei baterii cu un invertor încorporat înseamnă să cumpărați un al doilea convertor pe care nu îl puteți utiliza și să plătiți pentru munca de integrare pe care o făcea deja fabrica.

Clusterele de 225 kWh și 241 kWh prezintă o interfață DC curată prin CAN, Ethernet sau RS485, permițându-vă să atașați dispozitivul de stocare la propria conversie a energiei și stiva de control. Tu păstrezi arhitectura; furnizam energie.

Cele două configurații și ce se potrivesc

225kWh la 1P224S cu un 716.8VDC nominal și o fereastră de funcționare 604~806VDC; 241kWh la 1P240S cu 768VDC nominal și 672~864VDC.

Ambele folosesc celule LFP 3.2V/314Ah în pachete de 51.2V/314Ah - 14 pachete pentru clusterul de 225kWh, 15 pentru 241kWh - și ambele oferă curent standard de 150A la 0,5CP.

Fereastra 604~806VDC se potrivește platformelor PCS construite în jurul unei magistrale de 600-800V DC; fereastra 672~864VDC se potrivește clasei 750-900V - potriviți înainte de a cita proiectul.

Eficiența maximă este de 88% la 0,5C la o încărcare și o descărcare, inclusiv auxiliare, astfel încât modelul dvs. dus-întors folosește un număr real de sistem.

Ciclul de viață este declarat de peste 8000 de ori la 0,5C și 25°C cu cel puțin 80% retenție de energie - numărul de care modelul dvs. de amortizare are nevoie, cu condițiile atașate.

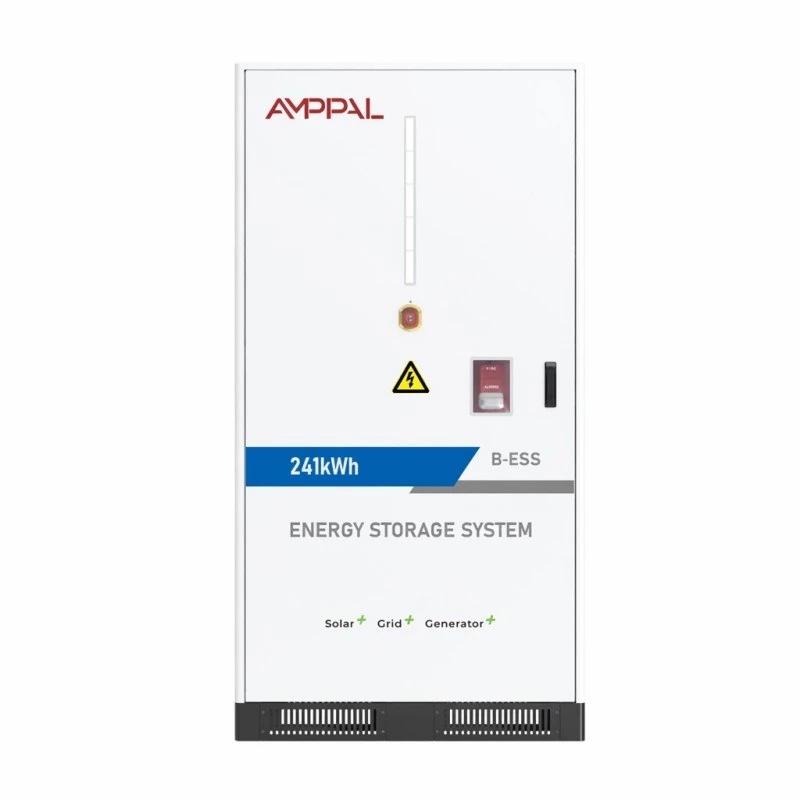

Aer condiționat inteligent răcit cu aer, protecție împotriva incendiilor cu aerosoli plus perfluorohexanonă, IP54 și 2050 kg într-un dulap de 1095*1210*2120mm pe ambele variante.

Specificatii tehnice

Cine cumpără un grup gol

Integratori cu o linie PCS existentă: clusterul adaugă stocare la catalogul lor fără un al doilea SKU al invertorului pentru stoc și suport.

EPC-uri care standardizează un partener de baterie pe mai multe site-uri - același dulap de 2050 kg, aceeași interfață de comunicații, aceeași listă de piese de schimb peste tot.

Proiecte de conversie a centralelor fotovoltaice în stocare cuplată în curent continuu, unde clusterul se află pe magistrala DC a invertorului existent, iar vechiul invertor își păstrează rolul.

Proiectele de containere în care PCS-ul este achiziționat separat de către client și bateria trebuie să ajungă ca o unitate testată în fabrică, certificată independent.

Build-uri de rezervă pentru site-urile miniere și industriale în care arhitectura de control este proprietară și doar o componentă DC va fi introdusă în ea.

Potrivire și stivuire cu PCS

Prima verificare este tensiunea. Fereastra de operare a clusterului - 604~806VDC sau 672~864VDC în funcție de model - trebuie să se afle în intervalul de intrare PCS DC cu o marjă la ambele capete, deoarece bateria parcurge fereastra completă între încărcare goală și încărcare completă.

A doua verificare este strângerea de mână. Clusterul vorbește CAN, Ethernet și RS485 ca standard cu 4G opțional pentru servicii de la distanță; EMS-ul dumneavoastră fie vorbește unul dintre acestea, fie câștigă un protocol gateway. Publicăm harta registrului împreună cu pachetul de documentație, astfel încât inginerul dumneavoastră de control să poată mapa SOC, limitele de curent și alarmele de protecție fără un apel din fabrică.

Capacitatea crește prin adăugarea de clustere, nu prin re-racking. Un al doilea cluster de 241 kWh al aceluiași model se conectează la aceeași magistrală de curent continuu în paralel - tensiunea nominală potrivită este condiția - iar EMS-ul site-ului le reunește ca două surse de curent continuu. Puterea rămâne limitată de PCS; scale de energie în trepte de 225 sau 241 kWh.

Dosarul de siguranță și certificare

Protecția împotriva incendiilor este în două etape: aerosoli la nivelul pachetului, perfluorohexanonă pentru volumul cabinetului - asigurătorii de configurare se așteaptă acum la bateriile comerciale.

PACK-urile poartă CE și RoHS; echipamentul este livrat cu UN38.3 și MSDS, care este documentația pe care vamale și asigurătorii de șantier le cer să o vadă.

Carcasă IP54 cu intrare inferioară DC, care separă zona presetupei electrice de compartimentul pachetului din interiorul dulapului.

Aerul condiționat inteligent răcit cu aer menține cele 14-15 pachete într-o bandă de temperatură strânsă; controlerul modulează ventilatoarele în funcție de temperatura celulei.

Anvelopa de funcționare este de 0°C până la +50°C, 0-95%RH fără condens, 2000m altitudine cu derating peste - confirmați ca site-ul dvs. să fie în interiorul acestuia înainte de a semna.

Fiecare cluster finalizează un test complet de ciclism din fabrică 0.5CP cu înregistrare la nivel de pachet, iar raportul de acceptare este livrat împreună cu unitatea.

Cum este asamblat clusterul în Yueqing

1. Admisia celulelor - celulele LFP de 314 Ah sunt prelevate pentru capacitatea și rezistența internă înainte de începerea construcției.

2. Ansamblu pachet — Pachetele de 51,2 V/314 Ah sunt sudate, cablate și echipate cu pachetul BMS, apoi sunt testate pentru izolație.

3. Fabricarea dulapurilor - tabla de oțel este tăiată CNC, îndoită, sudata și acoperită cu pulbere cu protecție împotriva coroziunii.

4. Rafting — pachetele sunt instalate în șirul 1P224S sau 1P240S cu magistrala DC tensionată și verificată.

5. Amenajare termică și de incendiu — instalate și testate instalații de aer condiționat, conducte, generatoare de aerosoli și sistem de perfluorhexanonă.

6. Cablajul de control — controlerul cluster, gateway-urile de comunicații și presetupa de intrare inferioară DC sunt terminate și verificate.

7. Test de acceptare — încărcare și descărcare 0,5CP cu tensiunea la nivel de pachet și temperatura înregistrate față de numărul de serie.

8. Ambalare — dulapul de 2050 kg este fixat pe un palet ranforsat, indicatoare de șoc montate și ambalate pentru transport.

Care cluster și câte

Alegeți mai întâi modelul după fereastra de tensiune PCS și, în al doilea rând, ținta de energie. O magistrală de 750-900V DC indică clusterul de 241kWh (672~864VDC); un autobuz de 600-800V indică unitatea de 225kWh (604~806VDC). Forțarea unei nepotriviri de tensiune înseamnă deratingul bateriei sau al invertorului și ambele afectează amortizarea.

Apoi numărați grupurile din fereastra de expediere: fiecare cluster de 225 kWh furnizează 150 A standard în autobuz, astfel încât energia utilă într-o fereastră de două ore este ceea ce convertește PCS, nu plăcuța de identificare.

Fii sincer cu privire la forma achiziției. Dacă proiectul dvs. nu are încă PCS și nici un EMS, un cluster gol este punctul de plecare greșit - un dulap integrat sau un container din aceeași gamă de fabrică va ajunge mai repede la punerea în funcțiune. Clusterul este pentru cumpărătorii care dețin deja restul stivei.

Întrebări de pus la o cotație de grup

Cereți fereastra de tensiune, nu doar cea nominală. Un cluster citat ca „768V” poate fi în continuare inutil dacă PCS-ul dvs. clipește la 850V și pachetul se încarcă la 864V.

Întrebați dacă harta registrului de comunicații este expediată cu unitatea sau numai după o revizuire a NDA - a noastră se află în pachetul de documentație.

Întrebați cum este organizată protecția împotriva incendiilor: aerosolii și perfluorohexanona sunt ambele prezente aici; o cotație de agent unic vă modifică dosarul de asigurare.

Întrebați dacă declarația privind ciclul indică rata, temperatura și retenția - „8000 de cicluri” fără condiții nu este o specificație.

Condiții comerciale: 25-35 de zile lucrătoare pentru clustere standard, garanție de cinci ani, MOQ o unitate pentru munca de integrare a prototipului.

Livrarea unui Cluster de 2050 kg

Dulapul măsoară 1095*1210*2120mm și cântărește 2050kg pe ambele variante, așa că se deplasează pe un palet armat cu buzunare pentru stivuitor și puncte de ridicare pentru o macara unde șantierul are nevoie.

Cu bateria instalată, transportul este mărfuri periculoase UN3480: pregătim raportul UN38.3 și MSDS și ar trebui să adăugați aproximativ o săptămână de timp de rezervare DG la origine.

Condițiile sunt FOB Ningbo sau Shanghai cu CIF la cerere. Un grup pentru fiecare compartiment de camion este sarcina practică pentru transportul rutier de marfă; două pot fi montate într-un container de 20 de picioare cu contravântuiri, dacă traseul permite.

Angajamentul de servicii și capacitate

Garanție de cinci ani pentru pachete, aer condiționat, sistem de incendiu și controler de cluster ca o singură unitate livrată.

Reținerea capacității este garantată la 80% sub ciclul de 0,5C declarat, comparativ cu jurnalul de acceptare din fabrică.

Pachetele pot fi schimbate pe teren: un pachet slab este înlocuit în câteva ore cu restul șirului neatins, iar BMS-ul se reechilibrează la repornire.

Diagnosticarea de la distanță prin CAN/Eth/RS485 (4G opțional) le permite inginerilor noștri să citească datele la nivel de pachet și să semnalizeze deviația înainte ca aceasta să apară în rapoartele energetice ale site-ului.

Serviciul anual acoperă curățarea filtrului, verificarea presiunii la incendiu, verificarea cuplului și o funcționare a capacității; Pachetele de rezervă sunt expediate în 5-7 zile lucrătoare.

Greșeli de integrare pe care le vedem repetate

Greșit: conectarea cluster-ului la un PC a cărui fereastră de curent continuu abia se suprapune cu gama bateriei. Dreapta: verificați că 604~806VDC sau 672~864VDC se află în interiorul ferestrei PCS cu o marjă la ambele capete.

Greșit: amestecarea clusterelor de 225 kWh și 241 kWh într-un singur autobuz. Dreapta: unitățile paralele trebuie să fie același model, astfel încât tensiunile nominale să coincidă.

Greșit: lăsând glanda de intrare inferioară DC accesibilă scurgerii apei. Dreapta: etanșați glanda la instalare și păstrați zona plintei liberă.

Greșit: presupunând că IP54 înseamnă expunere în aer liber oriunde. Dreapta: tolerează praful și stropirea, nu apă stătătoare - ține grupul departe de pământul predispus la inundații.

Greșit: săriți peste testul hărții comunicațiilor înainte de a activa. Dreapta: rulați o strângere de mână CAN/RS485 la nivel de banc cu EMS înainte ca clusterul să fie conectat la magistrală.

Ce raportează integratorii

Un integrator de sistem din Dubai a asociat clusterul de 241 kWh cu un PCS de 500 kW pentru un proiect hotelier la începutul anului 2025. Inginerul lor principal a spus că harta registrului CAN le-a permis să termine cartografierea EMS într-o după-amiază și că raportul de testare din fabrică a făcut ca revizuirea documentelor autorității locale să fie simplă - deși cozile cablurilor DC erau mai scurte decât o cutie de joncțiune standard, așa că au adăugat cutia lor standard.

Un EPC din Cape Town standardizat pe clusterul de 225 kWh în trei locații de vânzare cu amănuntul. Conducătorul lor de achiziții a remarcat că dulapul identic de 2050 kg și lista comună de piese de schimb simplificau logistica șantierului, în timp ce echipa de punere în funcțiune s-a plâns că panoul de acces la service al aparatului de aer condiționat se află pe partea care este orientată spre perete, în aspectul lor preferat.

Un antreprenor minier din Medellin, Columbia, conduce două grupuri de 241 kWh pe un autobuz DC, în spatele unui sistem diesel-hibrid. Inginerul lor de control a confirmat că configurația paralelă a păstrat SOC potrivit așa cum este anunțat și a cerut o opțiune de antenă WiFi mai lungă, astfel încât diagnosticarea clusterului să ajungă în camera de control fără un cablu.

Răspunsuri pe care le întreabă integratorii înainte de a semna

Î: Este inclus PCS-ul?

R: Nu - acesta este grupul de baterii pe partea de curent continuu. Transferă către PCS/EMS prin CAN, Ethernet sau RS485 (4G opțional).

Î: Cu ce ​​tensiuni PCS se potrivește?

R: Clusterul de 225 kWh se întinde pe 604~806VDC; cei 241 kWh se întinde pe 672~864VDC. Verificați fereastra PCS DC față de interval.

Î: Pot rula două clustere în paralel?

R: Da, grupuri de același model pe aceeași magistrală DC, tensiune nominală potrivită, agregate de site-ul EMS.

Î: Care este curentul standard?

R: 150A per cluster la o rată de 0,5CP; PCS definește puterea, clusterul definește energia.

Î: Care este eficiența dus-întors?

R: Maxim 88% la 0,5C la o încărcare și o descărcare, inclusiv auxiliare.

Î: Cât vor dura celulele?

R: Peste 8000 de cicluri la 0,5C și 25°C cu cel puțin 80% retenție; temperaturile ambientale mai ridicate o scurtează.

Î: Funcționează cu un EMS terță parte?

R: Da - harta registrului face parte din pachetul de documentație, astfel încât inginerul dumneavoastră se poate integra fără un apel din fabrică.

Î: Care este timpul de livrare?

R: 25-35 de zile lucrătoare pentru grupurile standard, plus aproximativ o săptămână de rezervare de mărfuri periculoase la origine.
