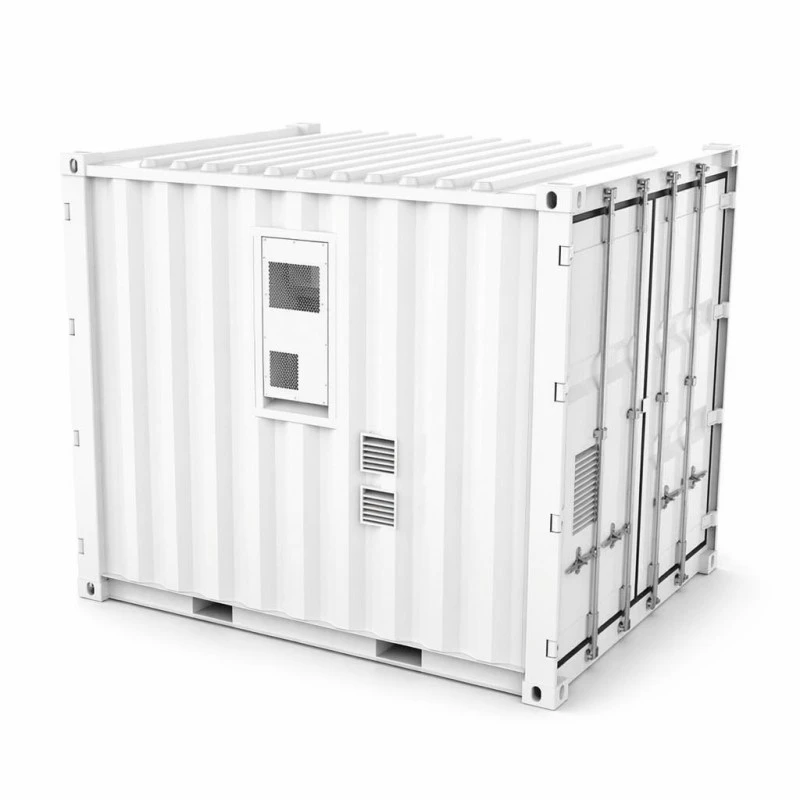

Depozitare integrată în fabrică pentru proiecte la scară largă: înțelegerea sistemului de stocare a energiei bateriei în containere la scară de utilitate

1. Ce sosește pe camion pentru proiectele de depozitare pe bază de containere

Proiectele convenționale de stocare în megawați efectuează majoritatea activităților de asamblare la fața locului. Pachetele de baterii sunt livrate pe paleți, structurile de rafturi sunt ridicate la nivel local, volume mari de cablare pe teren sunt direcționate și conectate și o mare parte din programul de punere în funcțiune este consumată pentru rezolvarea erorilor de cablare introduse în timpul instalării pe teren.Sistem de stocare a energiei pe baterii în containere la scară de utilitateinversează această secvență tipică a proiectului.

Setul complet de baterii, hardware-ul de circulație termică răcit cu aer, ansamblurile duble de suprimare a incendiilor și cablarea completă de monitorizare sunt complet integrate în facilitățile fabricii situate în Yueqing. Fiecare subsistem este supus testării combinate la nivel de sistem înainte de expediere în interiorul carcasei de 3048*2438*2591 milimetri. Odată livrat la sediul proiectului, echipele de șantier poziționează containerul pe plăcuțe de beton pregătite, execută cablurile de intrare de jos DC către hardware-ul PCS și EMS ale șantierului, apoi trec la activitățile de punere în funcțiune. Prin transferarea asamblarii și a validării sistemului în fluxurile de lucru din fabrică, aceste sarcini critice nu mai ocupă cronologia căii critice a proiectului, reprezentând propunerea de valoare de bază pentru selectarea unei soluții în stil container în locul sistemelor de stocare discrete bazate pe rack.

2. Prezentare generală a variantelor de două capacități și parametrii tehnici de bază

Aceeași amprentă fizică a containerului acceptă două configurații distincte de capacitate energetică, 1060 kWh și 1215 kWh. Proiectul de inginerie civilă, specificațiile suportului de beton și planurile de ridicare a macaralei rămân neschimbate, indiferent de varianta selectată, simplificând munca de pregătire a șantierului înainte de construcție. Arhitectura șirurilor diferă pentru fiecare configurație: 48 de pachete de baterii implementează topologia 4P264S pentru 1060 kWh (nominal 844,8 VDC) și 55 de pachete implementează topologia 5P242S care oferă 1215 kWh (nominal 774,4 VDC). Ambele variante mențin ieșirea în fereastra de operare 680-950VDC, larg acceptată, compatibilă cu majoritatea platformelor hardware PCS la scară largă.

Curentul standard de încărcare și descărcare este de 200 A pentru ambele versiuni care funcționează la o rată de 0,5 C, aliniind ieșirea pe partea de curent continuu cu cerințele tipice ale arhitecturii magistralei de proiect. Eficiența maximă la nivel de sistem atinge 88% măsurată pe parcursul unui ciclu complet de încărcare-descărcare, inclusiv consumul de energie auxiliară, mai degrabă decât valorile numai pentru baterie. Performanța ciclului de viață depășește 8000 de cicluri în condiții ambientale de 0,5C și 25 de grade Celsius, păstrând în același timp o capacitate de energie de minim 80%, iar intervalele de temperatură ambientală de funcționare se situează între 0°C și +50°C, care se potrivesc cu gestionarea termică a aerului condiționat intern al containerului.

3. Țintă site-uri de implementare pentru stocare containerizată la scară de utilitate

Mai multe scenarii de aplicații din lumea reală beneficiază de stocarea pre-integrată a bateriei la scară de megawați. Parcurile industriale care se confruntă cu vârfuri de încărcare seara de două până la patru ore pot folosi activele de stocare pentru a schimba modelele de consum ca răspuns la cadrele tarifare pentru timpul de utilizare. Pentru locațiile care depind de generatoare diesel, o variantă de 1060 kWh poate susține sarcini industriale moderate în timpul ferestrelor de întrerupere tipice, fără logistică complexă de alimentare cu combustibil.

Site-urile cu energie regenerabilă, inclusiv fermele solare și instalațiile eoliene, desfășoară aceste containere pentru a stabiliza producția și a capta generația care altfel ar fi redusă. Operatorii din rețelele de distribuție pot amâna upgrade-urile costisitoare ale hardware-ului substațiilor prin implementarea reducerii vârfurilor de alimentare pentru perioade de operare limitate. Locațiile miniere îndepărtate și proiectele pe insulă reprezintă o altă potrivire cheie; încăperile pentru baterii construite special la fața locului se dovedesc adesea nepractice, făcând livrarea containerelor validate din fabrică cea mai fiabilă cale de implementare. Când se evaluează hardware-ul de stocare pentru aceste cazuri de utilizare pe scară largă,Sistem de stocare a energiei pe baterii în containere la scară de utilitateoferă o opțiune gata de implementare, evitând asamblarea extinsă a sistemului la fața locului.

4. Flux de lucru pentru a aduce online un proiect de stocare prefabricat

Execuția proiectului începe cu pregătirea lucrărilor civile. Antreprenorii construiesc plăci plate din beton concepute pentru a face față sarcinilor punctuale de 9500-10500 kilograme, instalează șanțuri pentru cabluri care duc spre locația containerului și mențin suficient spațiu liber pentru funcțiile de respingere a căldurii aparatului de aer condiționat.

Operațiunile de ridicare se bazează pe feronerie standard pentru containere, inclusiv piese turnate de colț. Echipele de proiect închiriază feronerie standard pentru bare de împrăștiere, eliminând cerințele pentru echipamente de ridicare fabricate la comandă. O singură operațiune de amplasare a macaralei poziționează întreaga unitate pe fundația pregătită.

Punerea în funcțiune se desfășoară în trei faze distincte după plasare. Tehnicienii completează cablarea pe partea de curent continuu prin presetupe de cablu de intrare inferioară care se conectează la hardware PCS furnizat de site. Următorul pas stabilește strângeri de mână de comunicare între hardware-ul de monitorizare intern al containerului și platformele EMS la nivel de proiect, cu CAN, Ethernet și RS485 disponibile, alături de funcționalitatea opțională de acces la distanță 4G. Activitățile finale de acceptare includ testarea funcțională a releului de protecție, validarea ciclurilor de încărcare-descărcare 0,5CP și verificarea acurateței raportării SOC. Cu pregătirea civilă finalizată corespunzător, activitățile de punere în funcțiune pe șantier consumă în general două până la trei zile lucrătoare după plasarea containerului.

5. Arhitectura de siguranță încorporată și documentația de certificare

Agenții de stingere a incendiilor duali independenți formează un element central al designului de siguranță. Sistemele de aerosoli acționează în interiorul pachetelor individuale, iar agentul perfluorhexanon inundă întregul interior al containerului. Această strategie cu agent dublu abordează evenimentele termice care au loc la diferite scări fizice, o configurație din ce în ce mai solicitată în cadrul specificațiilor de asigurări pentru instalațiile mari de stocare a bateriei.

Carcasa containerului cu clasificare IP54, cu cablare DC la intrarea inferioară, rezistă la expunerea la ploaie și praf la fața locului, menținând punctele de penetrare electrice la un profil redus și bine protejate. Pachetele de baterii individuale au documentație de conformitate CE și RoHS. Livrările cu sistem complet includ documente UN38.3 și MSDS esențiale pentru transportul internațional, vămuirea și cerințele de asigurare a proiectelor.

Hardware-ul inteligent modulat pentru aer condiționat, răcit cu aer, menține ansamblurile bateriei în intervale de temperatură înguste, mai degrabă decât să utilizeze un simplu control al ciclului pornit-oprit. Specificațiile operaționale definesc condițiile ambientale de la 0°C până la +50°C, umiditate 0-95%RH fără condensare, plus altitudinea maximă de 2000 de metri, cu o scădere obligatorie a performanței peste acest prag de altitudine. Fiecare container finalizat este supus unui ciclu de încărcare-descărcare la scară completă de 0,5CP, cu date de înregistrare la nivel de pachet colectate în interiorul fabricii, înainte ca ușile containerului să fie sigilate pentru expediere către exterior.

6. Flux de lucru de producție în opt etape în interiorul fabricii de producție Yueqing

7. Verificarea realității dimensionării critice pentru stocarea la scară container

Echipele de proiect ar trebui să selecteze configurația variantei în funcție de cerințele reale de expediere, în loc să aleagă automat opțiunea cu o capacitate mai mare de energie. În timp ce 1060 kWh și 1215 kWh au dimensiuni fizice ale containerului, tensiunile nominale ale magistralei diferă semnificativ. Echipele de inginerie trebuie să verifice că hardware-ul PCS țintă acceptă pe deplin fereastra de funcționare a tensiunii unității selectate înainte de finalizarea comenzilor de achiziție.

Sistemele termice răcite cu aer au limite de mediu definite. Site-urile care se confruntă cu temperaturi ambientale obișnuite care depășesc +50°C sau locații tropicale în care hardware-ul de aer condiționat funcționează continuu sub sarcină maximă, pot obține o stabilitate superioară a temperaturii celulei folosind alternative de depozitare răcite cu lichid. Cotațiile de proiect includ îndrumări sincere cu privire la compatibilitatea cu mediul, mai degrabă decât continuarea doar cu livrarea hardware-ului după implementare.

Hardware-ul în format container reprezintă o adaptare economică slabă pentru cerințele totale de stocare sub aproximativ 500 kWh. Produsele de depozitare la scară de dulap oferă costuri mai mici pentru transport, operațiuni cu macarale și activități de instalare pe șantier pentru cerințe de capacitate mai mică, iar linii alternative de produse există pentru a aborda aceste dimensiuni de proiect.

8. Ridicare, transport și considerații vamale

Greutățile unității sunt de 9500 kg (1060 kWh) și 10500 kg (1215 kWh). Transportul utilizează camioane cu platformă în pereche cu echipamente de macara la ambele capete ale călătoriei de transport. Feroneria stivuitorului nu are o capacitate de încărcare suficientă pentru aceste mase; planurile de montaj și accesul la macara la fața locului trebuie definite înainte de sosirea camionului la locația de destinație.

Deoarece ansamblurile de baterii sunt preîncărcate, aceste containere sunt clasificate ca mărfuri periculoase UN3480. Echipele de producție furnizează rapoarte complete de testare UN38.3, documentație MSDS și declarații de ambalare a mărfurilor periculoase. Planificatorii de proiect ar trebui să bugeteze aproximativ o săptămână suplimentară de timp de livrare pentru rezervarea în port de origine în comparație cu transporturile standard de mărfuri generale.

Termenii comerciali disponibili includ FOB Ningbo sau Shanghai cu opțiuni CIF la cerere. Fiecare container ocupă spațiu comparabil cu un slot de container cu un cub înalt de 40 de picioare. Transportul terestru în țară necesită eliberarea rutei pentru o unitate care măsoară aproximativ 3 metri lățime și cântărește mai mult de 10 tone.

9. Garanție, întreținere a capacității și asistență pentru service pe teren

O garanție completă de cinci ani se aplică pachetelor, ansamblurilor de aer condiționat, hardware-ului de stingere a incendiilor și sistemelor de monitorizare ca un sistem complet livrat. Performanța capacității este garantată pentru reținerea energiei nominale de minim 80 la sută care funcționează sub profiluri de ciclu de 0,5C documentate, cu urmărirea degradării care face referire la jurnalele de bază ale testelor de acceptare din fabrică.

Pachetele de baterii acceptă fluxuri de lucru de întreținere prin schimbarea terenului. Pachetele degradate individuale pot fi înlocuite în câteva ore de lucru fără a necesita dezasamblarea completă a containerului sau a scoate restul bateriei offline. Accesul de monitorizare de la distanță prin CAN / Ethernet / RS485 plus conectivitatea 4G opțională permite echipelor de service să recupereze seturi de date operaționale la nivel de pachet, permițând identificarea timpurie a deviației capacității înainte ca operatorii să observe impactul performanței.

Activitățile anuale de service recomandate includ curățarea filtrului de aer, validarea presiunii agentului de incendiu, reverificarea cuplului terminal și testele de performanță a capacității. Hardware-ul de rezervă este livrat în intervale de cinci până la șapte zile lucrătoare, la cerere.

10. Greșeli frecvente de pregătire a amplasamentului care întârzie termenele proiectului

11. Note de teren din lumea reală de la implementările globale de megawatt-oră

O întreprindere de dezvoltare imobiliară care operează în Tașkent, Uzbekistan a plasat o unitate de 1060 kWh la sfârșitul anului 2024, susținând un complex comercial care folosește diferențele tarifare zi-noapte. Inginerii de proiect au raportat că operațiunile generatoare de venituri au început la doar nouă zile după ce macaraua a ridicat unitatea containerului din transportul pe platformă. Lucrările de instalare fizică au decurs rapid; Cea mai mare parte a investiției de timp a fost destinată lucrărilor de configurare de cartografiere a parametrilor EMS bazate pe RS485.

Un dezvoltator de proiecte solare din Antananarivo, Madagascar, a combinat varianta de container de 1215 kWh cu activele existente ale fermei fotovoltaice. Feedback-ul site-ului a evidențiat o sarcină de lucru ridicată a sistemului de răcire în condiții de funcționare locale cu climă ridicată a insulei. Echipa de proiect a solicitat documentație oficială privind reducerea deratingului la temperatură ambientală ridicată înainte de a plasa comenzi de unități ulterioare.

Personalul contractantului minier cu sediul în Almaty, Kazahstan a desfășurat o unitate de depozitare a containerelor care furnizează energie de rezervă pentru infrastructura fabricii de procesare. Supraveghetorii electrici ai șantierului au lăudat fluxul de lucru pentru plasarea containerelor cu o singură ridicare, dar au remarcat că lungimea cablului de comunicație montat din fabrică necesită ajustare, deoarece poziționarea presetupei de jos a forțat traseele de șanțuri de cabluri care se extind cu patru metri mai mult decât se anticipase inițial.

Pentru acestea și alte implementări de stocare a energiei la scară largă,AMPPALfurnizează hardware de stocare în format container construit din fabrică, care deservește mai multe piețe internaționale.
