Încărcător DC EV cu mai multe arme de 120 kW pentru mai multe vehicule și încărcarea flotei

Ce face de fapt dulapul cu patru arme de 120 kW

Conectați un singur EV la AF-DC-120-Y-D-Z-4-H și consumă cei 120 kW; conectați o secundă și dulapul reface în liniște bugetul la 60kW fiecare. Acea re-traniere, nu modulul de alimentare în sine, este cea care decide dacă șoferii vă lasă o recenzie de cinci stele sau o răzvrătire de o stea.

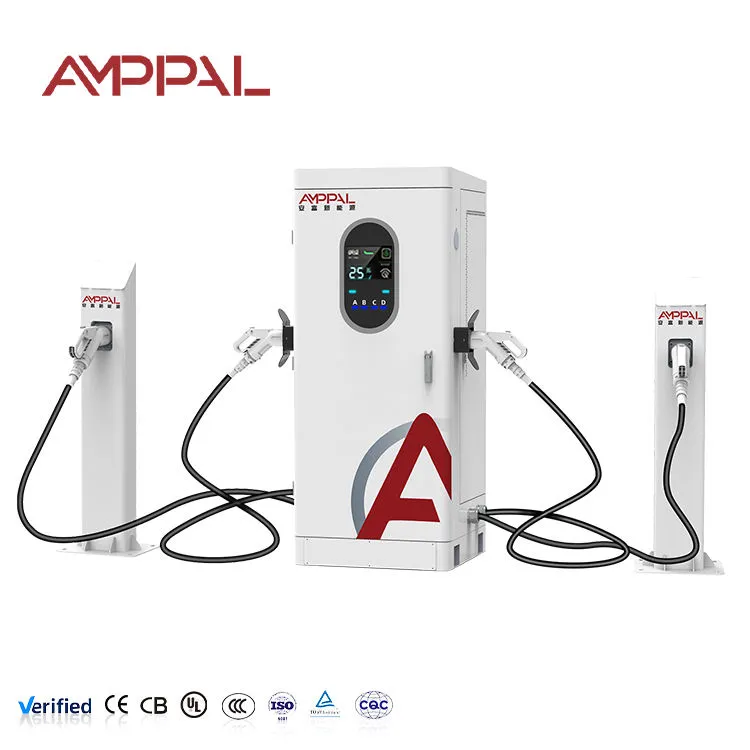

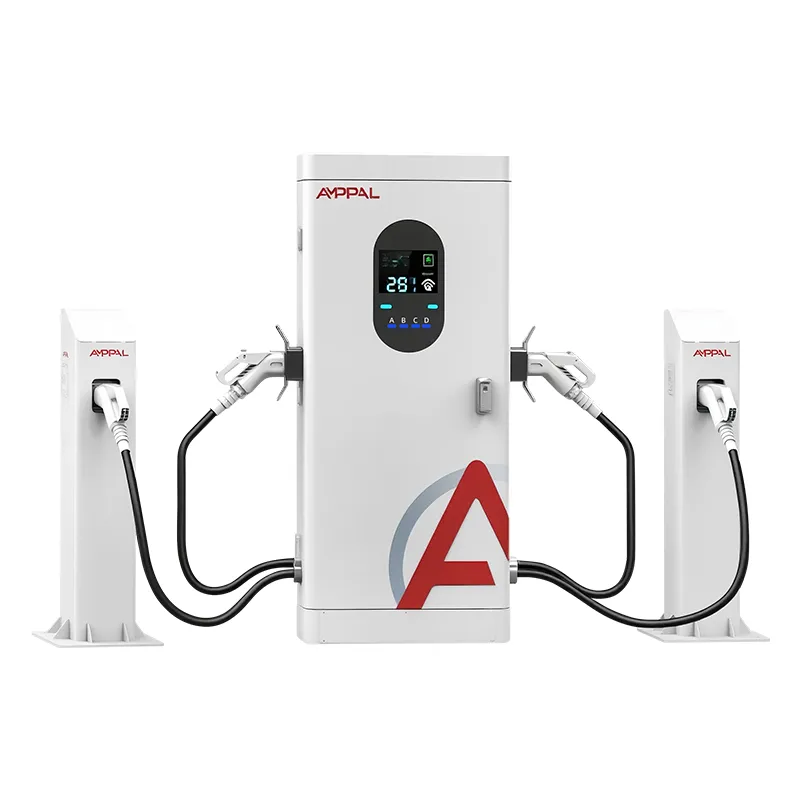

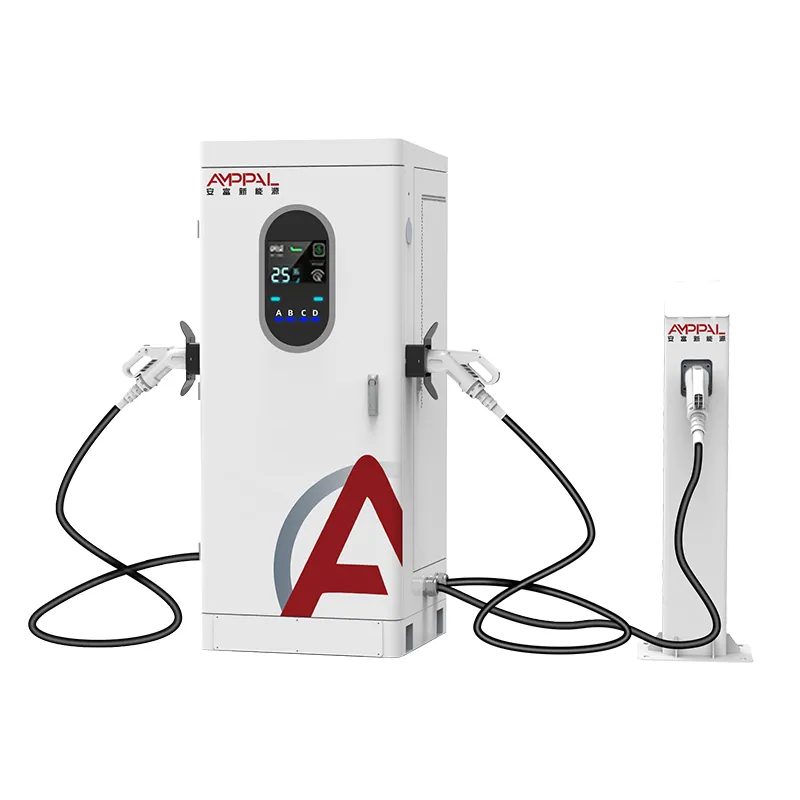

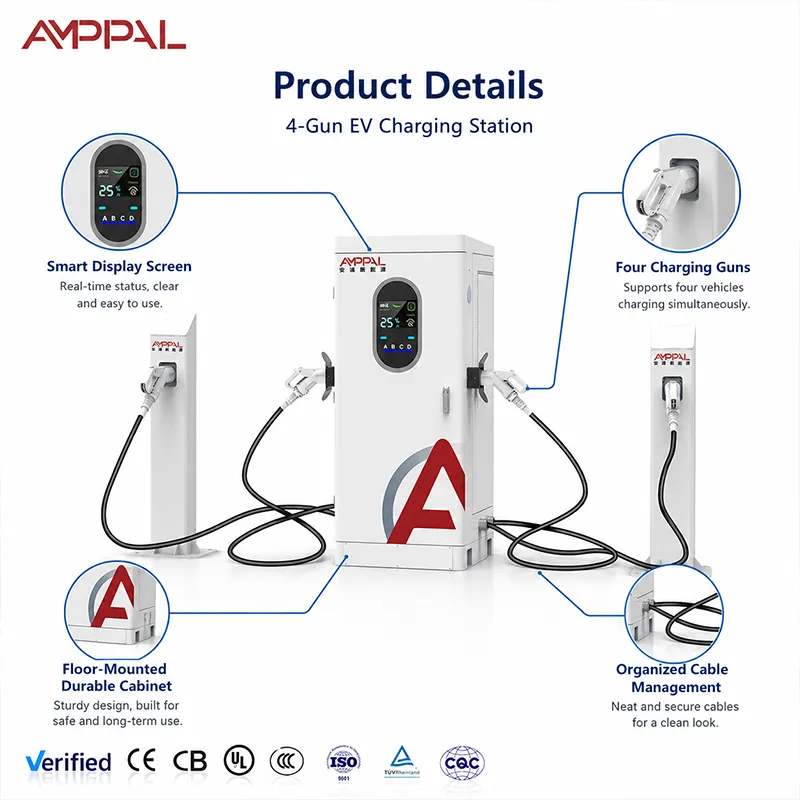

Acest încărcător DC EV cu mai multe arme de 120 kW pentru mai multe vehicule și încărcarea flotei este un încărcător DC cu mai multe arme integrate: un dulap, o intrare AC380V, patru ieșiri care împart un singur grup de putere. Nu sunt patru încărcătoare legate împreună. Este o mașină de 120 kW al cărei software decide unde se duce energia, secundă după secundă. Operatorii care înțeleg acest software modelează experiența în coadă.

Cinci lucruri pe care le schimbă motorul de alocare

Reguli de alocare stabilite de dvs., nu de fabrică: primul venit, primul servit, chiar împărțit sau o armă cu prioritate - schimbate pe ecranul tactil sau prin backend-ul OCPP, fără deschidere a dulapului.

Armele inactiv nu mai plătesc chirie: atunci când poziția C este goală, cota sa trece automat către armele ocupate. 120 kW nu se parchează niciodată într-o priză nefolosită.

Ecranul spune adevărul: fiecare sesiune arată tensiunea și curentul live, astfel încât șoferul care a „încetinit” poate vedea că este o alocare, nu o defecțiune. Acel ecran termină mai multe argumente decât orice bilet de serviciu de asistență.

Limitele actuale fac parte din calcul: ieșirea depășește la 250 A, astfel încât un vehicul de 800 V singur poate consuma cei 120 kW, în timp ce o mașină de 400 V atinge vârfuri în jur de 100 kW. Cabinetul arată ambele numere în direct.

Specificatii tehnice

Unde un splitter de 120 kW își câștigă păstrarea

Depouri urbane de taxi: trei taxiuri sorbesc 30kW fiecare, în timp ce un sedan de înaltă tensiune ia restul piscinei.

Parcare hotel și mall: oaspeții peste noapte taxează într-un ritm relaxat; un vizitator în timpul zilei singur se apropie de cei 120 kW.

Curți de parcuri mici cu 4-8 vehicule electrice și o singură linie de alimentare de 120 kW pe care proprietarul nu va face upgrade.

Opriri pe autostradă cu sosiri în explozie — patru tunuri absorb un val mic fără un al doilea transformator.

Huburi de transport în zone cu climă caldă: răcirea cu aer forțat și carcasa IP54 se ocupă de zilele de 40 de grade și bordurile cu praf.

Cum decide cabinetul cine primește ce

Controlerul eșantionează în mod continuu cererea fiecărei arme conectate - tensiunea bateriei, cererea de curent și regula pe care ați selectat-o. Primul venit, primul servit este implicit: prima mașină primește ceea ce cere, a doua ia din ceea ce rămâne, sosiri ulterioare împart restul. Chiar și împărțirea împarte piscina între armele ocupate.

Iată ce simt cu adevărat șoferii de matematică. O singură mașină: piscina plină. Două mașini: 60 kW fiecare. Patru mașini: 30 kW fiecare - presupunând că vehiculele pot accepta acele numere. Două avertismente contează. În primul rând, plafonul de 250 A: o baterie de 400 V care cere 300 A este limitată la 100 kW, astfel încât momentul „plin de 120 kW” aparține vehiculelor de 800 V.

Ceea ce vede șoferul, așadar, este o scădere atunci când cineva nou se conectează și o reducere lentă a curentului pe măsură ce propria baterie crește. Nici nu este o vină. Ecranul arată noua diviziune într-o secundă, iar banda LED își schimbă culoarea, astfel încât coada să știe ce arma este liberă.

Porțile de calitate din spatele mărcilor CE, TUV, UL și CB

Testare de tip pe dulapul complet, nu eșantion de banc: EMC, rezistență dielectrică și împământare de protecție verificate pe unitatea 1820x750x735 așa cum este expediată.

Pulverizare de sare de 96 de ore pe carcasă și carcasele armelor - verificarea coroziunii de coastă care contează în zonele din Golf și din Asia de Sud-Est.

Inmuiere termica la 50C ambianta cu usile inchise; curba de derating este tipărită în manual, nedescoperită la fața locului.

Testarea ploii și a prafului IP54 pe garniturile ușilor și presetupele înainte ca unitatea să părăsească linia.

Înregistrări seriate: fișierul de testare al fiecărui cabinet poate fi solicitat odată cu expedierea - util atunci când o licitație de proiect solicită dovezi.

Opt pași de la bobina de oțel la un dulap testat

1. Tăierea cu laser pe mașinile TRUMPF și îndoirea cu presă-frână CNC — etapa de tablă stabilește povestea IP54.

2. Acoperire cu pulbere și întărire, cu o probă de pulverizare de sare extrasă din fiecare lot.

3. Ansamblu PCBA pe linia DC; AMPPAL rulează asamblarea AC și DC separat, astfel încât dulapurile DC nu împart niciodată sculele cu echipamentele AC.

4. Integrarea modulului de putere cu un ansamblu de bare colectoare controlat de cuplu — o bară de distribuție liberă apare luni mai târziu ca un punct fierbinte.

Este 120 kW în patru arme matematica potrivită pentru site-ul dvs.?

Acest cabinet se potrivește locațiilor în care patru vehicule se pot conecta simultan și sesiunile durează 25-60 de minute: depozite, mall-uri, hoteluri, stații mici de autostradă. Lucrați înapoi de la țintă. Aproximativ, la o medie de 40 kW per pistol ocupat, o reîncărcare de 50 kWh durează aproximativ 75 de minute când dulapul este plin și aproximativ 25 de minute când o mașină are piscina singură.

Fii sincer cu privire la nepotriviri. Dacă întreaga dvs. afacere este pe o bandă rapidă cu un vehicul la un moment dat, un singur pistol de 120 kW sau 160 kW costă mai puțin. Dacă aveți nevoie de patru sesiuni simultane de 120 kW, acest cabinet este de patru ori prea mic - cumpărați unități separate.

De ce cumpărătorii comandă acest dulap de la AMPPAL

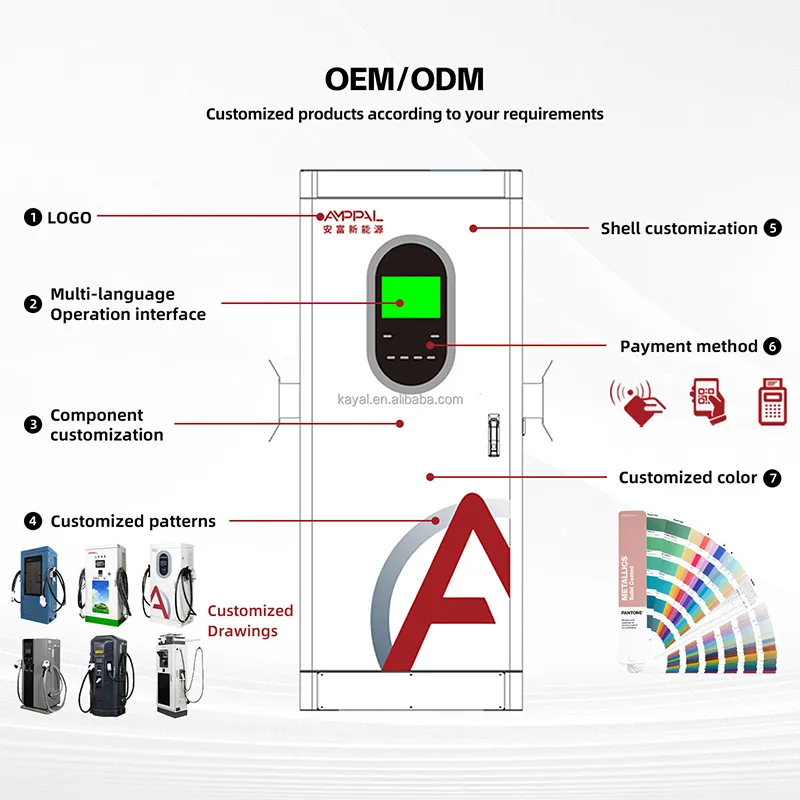

OEM/ODM fără dramatism: logo-ul, culoarea, etichetele armei și denumirea backend configurate la comandă; Termenii MOQ sunt stabiliți pe model în cotație, iar unitățile de eșantion sunt expediate înainte de volum.

Timp standard de livrare de 15-20 de zile lucrătoare pentru acest model, numărat din depozit și opera de artă aprobată.

Un set de certificare care răspunde la licitațiile din Orientul Mijlociu, UE și America: CE, TUV, UL, CB, plus CCC acasă.

Proiecte de referință cu date reale de funcționare: 500 de unități răcite cu lichid furnizate pentru proiectul de hidrogen verde NEOM din Arabia Saudită, peste 200 de stații conduse de propria noastră echipă.

O fabrică de 260 de persoane fondată în 2014 în Yueqing, Zhejiang – „capitala electrică a Chinei” – care exportă în peste 40 de țări.

Cutie, palet, container: cum se livrează cei de 120 kW

Dulapul se livrează în poziție verticală într-o ladă de lemn de dimensiunile corpului de 1820x750x735 mm, cu un spațiu liber de aproximativ 100 mm pe latură; cele patru pistoale călătoresc în compartimente tăiate cu spumă de lângă el. Plicul ladă iese aproape de 2,0 x 0,95 x 1,0 m, iar greutatea brută finală este menționată pe lista de ambalare înainte de expediere.

Pentru încărcături de containere, planificați în jurul acelui plic: un HQ de 40 ft încap șase lăzi pe un singur rând, cu spațiu pentru accesorii, iar noi verificăm planul de depozitare în raport cu dimensiunile reale ale containerului la fiecare comandă. Nu există doi clienți care împachetează același amestec, așa că diagrama finală de încărcare este confirmată cu dvs. înainte de plecarea camionului.

Condițiile sunt apelul dvs. — FOB, CIF, CFR, DDP sau EXW de la fabrica noastră din Yueqing — iar documentele de expediere (factură comercială, listă de ambalare, conosament, certificat de origine) sunt pregătite de biroul nostru de export, care se ocupă de peste 40 de țări de destinație pe an.

Garanție și piese de schimb

Doi ani pe unitate. Pe dulapurile cu mai multe arme, ansamblurile de pistol văd cea mai mare uzură - avem toate cele patru poziții în stoc.

Ansambluri de pistol de rezervă (cu cablu de 5 m sau 7 m) expediate de la uzina din Zhejiang în termen de 48 de ore pentru articolele stocate.

Diagnosticare la distanță prin conexiunea OCPP: majoritatea erorilor de configurare sunt rezolvate prin backend fără o vizită la site.

O listă de verificare anuală de service trimisă la fiecare comandă: curățați filtrele de aer, strângeți din nou barele colectoare, inspectați contactele pistolului pentru urme de arsuri.

Asistență pentru punere în funcțiune: un apel de la distanță cu inginerii noștri pentru a parcurge prima sesiune de la capăt la capăt.

Piese de schimb la nivel de modul, nu promisiuni la nivel de placă: modulele de alimentare pot fi înlocuite la cald și sunt stocate pentru întreaga perioadă de garanție.

Greșit vs corect: gestionarea cabinetului

Greșit: parcați astfel încât cablul de 5 m să fie întins, apoi dați vina pe încărcător când conectorul se uzează. Dreapta: potrivirea lungimii cablului cu aspectul locașului - 7m pistoale pe benzile îndepărtate, 5m pe benzile apropiate, cablurile returnate în toc după fiecare sesiune.

Greșit: stivuiți cutiile pe partea ventilată a dulapului. Dreapta: păstrând 40 cm de spațiu liber în jurul admisiei și curățând lunar filtrul.

Greșit: spuneți unui șofer de 400 V „veți obține 120 kW” pentru că semnul scrie 120 kW. Dreapta: citând numărul real - în jur de 100kW la 400V, 120kW complet la 800V - și arătând spre ecranul live.

Greșit: alimentarea dulapului de la o priză comună sau un întrerupător subdimensionat. Dreapta: o linie dedicată AC380V+-15%, întrerupător corect nominal și împământare adecvată - diagrama de cablare este în manual.

Greșit: a lăsat o armă întinsă pe asfaltul ud în timp ce următoarea mașină sta la coadă. Dreapta: toc după utilizare; banda LED este verde numai când arma este așezată și gata.

Ce spun operatorii după șase luni

Un manager de depozit de taxiuri din Dubai rulează primul venit, primul servit și ne-a spus că trupa LED a redus disputele la coadă la jumătate - șoferii văd ce armă este liberă înainte de a parca. Plângerea lui: soarele direct face ca ecranul de 7 inchi să fie greu de citit la mijlocul după-amiezii, așa că a înșurubat un mic baldachin deasupra dulapului.

Un operator de mall din Kuala Lumpur a comandat tunuri de 7 m în pozițiile exterioare, astfel încât mașinile din spate să poată ajunge fără să se amestece. Veniturile per cabinet au crescut după ce a trecut la împărțirea egală, pentru că nicio mașină nu a strâns piscina la cină.

O companie de transport de marfă din Varșovia trece peste noapte patru dube printr-un cabinet. La -15C dulapul a pornit și a menținut temperatura bine. Nota lor: volumul soneriei la sfârșitul sesiunii nu poate fi oprit din aplicație, așa că un lucrător din tura de noapte trebuie să meargă la ecran - minor, dar l-au cerut în următorul firmware.

Întrebări pe care le pun cumpărătorii despre alocarea puterii

Î: Dacă patru mașini sunt conectate simultan, toate cele patru primesc exact 30 kW?

R: Cu împărțire egală, da — 120 împărțit la patru tunuri ocupate. Cu primul venit, primul servit, prima mașină păstrează ceea ce a cerut, iar restul împart ceea ce a rămas. Ecranul arată împărțirea live.

Î: Un șofer a spus că viteza i-a scăzut când a sosit o altă mașină. Se defectează încărcătorul?

A: Aproape sigur că nu. Cabinetul realocă pool-ul când începe o nouă sesiune; curentul său coboară într-o singură mișcare și ecranul se actualizează. Este politică, nu eșec.

Î: Poate o armă să aibă întotdeauna prioritate?

R: Da, unei poziții desemnate i se poate rezerva o acțiune; ceilalţi trei împart ceea ce a mai rămas. Două arme prioritare ar avea nevoie de două dulapuri - matematica nu o permite.

Î: Flota mea de 400 V va vedea 120 kW?

R: Nu — plafonul de ieșire de 250 A limitează o mașină de 400 V la aproximativ 100 kW. 120 kW complet apare pe vehiculele de 800 V. De aceea, publicăm specificațiile actuale în loc de comenzi rapide de marketing.

Î: cabluri de 5m sau 7m?

R: Ordonați după geometria compartimentului. Benzile apropiate durează 5m (mai ieftin, mai puțin cablu de gestionat); raza transversală are nevoie de 7 m. Comenzile mixte sunt normale - specificați pe poziție.

Î: Regulile de alocare pot fi modificate după instalare?

R: Da, de pe ecranul tactil sau prin OCPP, oricând, fără schimbare hardware. Două săptămâni de date A/B stabilesc de obicei care regulă se potrivește site-ului dvs.

Î: Ce se întâmplă dacă o armă eșuează?

R: Ceilalți trei continuă să lucreze. Ansamblurile de arme sunt înlocuibile pe teren și sunt stocate; o poziție eșuată este afișată ca o eroare pe ecran și în OCPP.

Î: OCPP 1.6 sau 2.0?

A: Ambele. Spune-ne platforma ta înainte de expediere și testăm strângerea de mână împotriva acesteia, astfel încât punerea în funcțiune să nu se transforme într-o sesiune de depanare.
