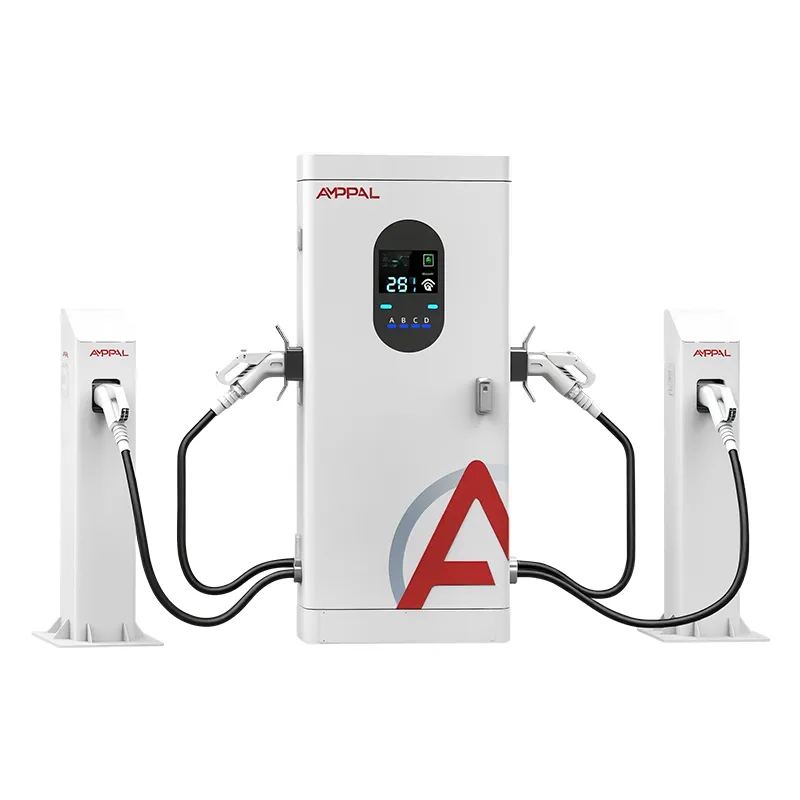

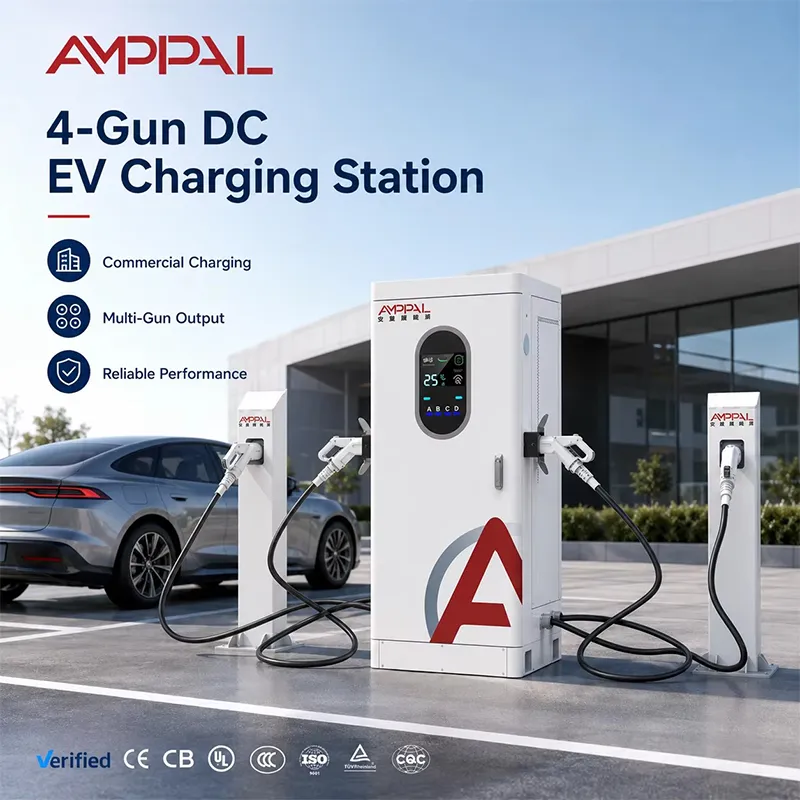

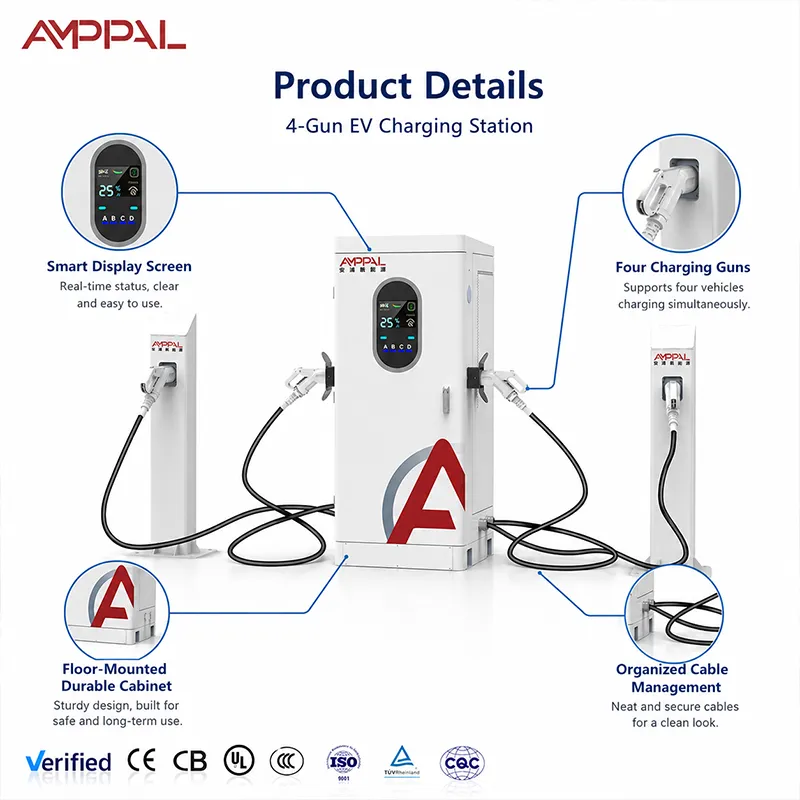

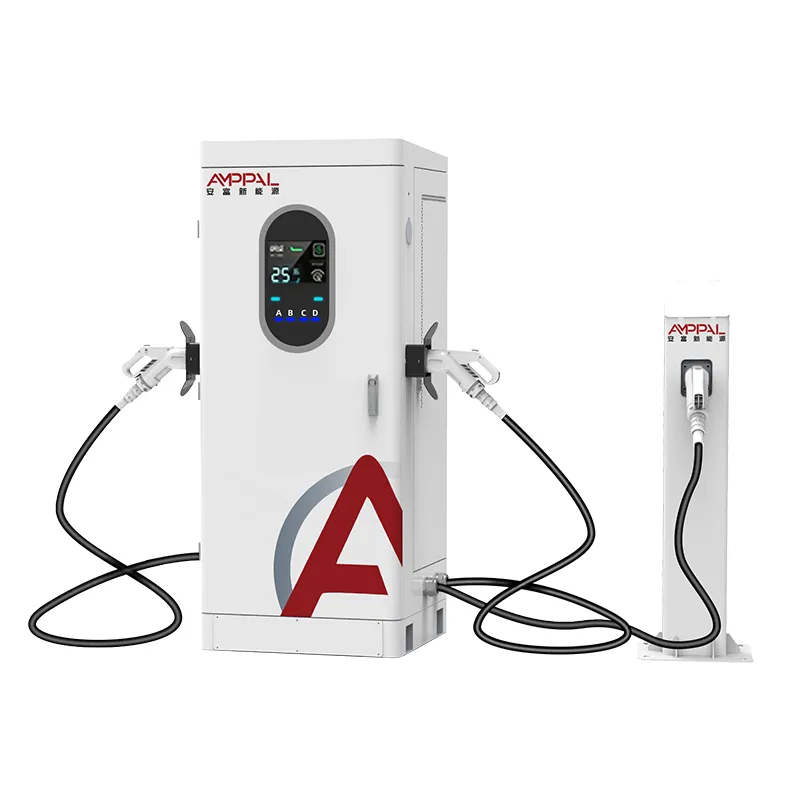

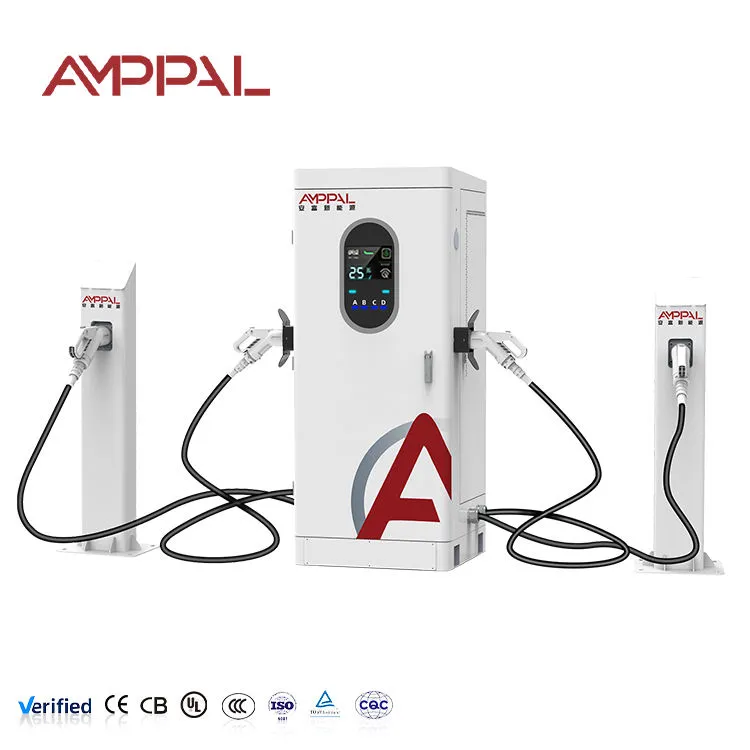

Stație de încărcare ultrarapidă EV cu mai multe arme de 360 ​​kW pentru hub-uri de încărcare pe autostradă

Ce cere un dulap de 360 ​​kW de la șantierul din jurul lui

Înainte ca primul cablu să fie tras, un dulap de 360 ​​kW obligă un proprietar de șantier să răspundă la o întrebare pe care majoritatea instalatorilor o evită: de unde provine energia la sarcină maximă? AF-DC-360-Y-D-Z-4-H este un încărcător DC integrat cu patru tunuri care consumă până la 360 kW de la o alimentare de 380 V AC și îl distribuie în pozițiile A/B/C/D. Pe hârtie care este un încărcător; în practică este o substație mică cu ecran tactil. Cabinetul va cere cu bucurie aportul complet - întrebarea este dacă transformatorul, alimentatorul și structura tarifară pot primi lovitura fără dramatism.

De aceea, această pagină este scrisă pentru inginerii de proiect și proprietarii de șantier, nu doar pentru achiziții: capacitate de intrare, taxe la cerere, comportament termic la putere maximă de patru tunuri și rolul benzii de lumină LED într-un lot mare. Faceți corect aceste patru și dulapul este plictisitor de fiabil. Găsiți-le greșit și fiecare factură lunară este o surpriză.

Decizii de proiectare care contează la încărcare completă cu patru arme

360kW complet este accesibil, dar rar: la plafonul de 250A, o mașină singură de 800V necesită până la 200kW; piscina completă apare atunci când mai multe vehicule de 800 V se încarcă împreună - proiectare pentru medie, nu pentru numărul de marketing.

Gestionarea sarcinii OCPP 1.6/2.0 limitează absorbția totală din backend, astfel încât dulapul să poată trăi cu o alimentare mai mică de 360 ​​kW.

Usor de depozitat: dulapul funcționează bine cu tampoanele bateriei — încărcați tamponul în afara orelor de vârf, lăsați-l să suporte goana dimineață, reduceți taxele la cerere.

Derating-ul este publicat, nu descoperit: curba termică indică ce putere este sustenabilă la 50C ambiant cu toate cele patru pistoale fierbinți.

Banda luminoasă cu LED-uri se dublează ca semnalizare pe lot pe timp de noapte: stările de culoare (inactiv/încărcare/defecțiune) citesc de la 30 de metri, astfel încât șoferii nu mai circulă.

Contorizarea per pistol și telemetria completă OCPP alimentează sistemul de management al energiei în care locuiesc operatorii hub.

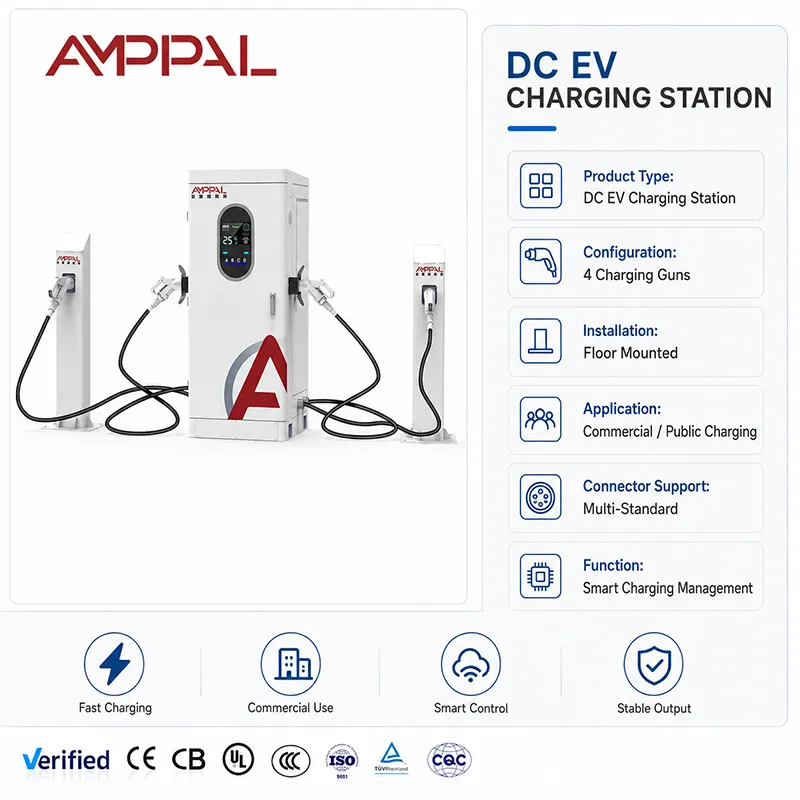

Specificatii tehnice

Unde aparține un dulap de 360 ​​kW (și unde nu)

Piațe de serviciu autostrăzi cu un buget real de transformator și trafic 24 de ore pe zi.

Noduri ale flotei orașului electrificând zeci de vehicule peste noapte, cu energie solară sau depozitare la fața locului.

Puncte logistice și de transfer de mărfuri unde camioanele și furgonetele ajung în valuri.

Curtea aeroporturilor și a terminalelor de autocare cu stație lungă și debit mare.

Nu pentru site-uri sub 250 kW de putere disponibilă - dulapul este sincer cu privire la ceea ce are nevoie, și așa ar trebui să fie și site-ul.

Strategie termică și derating la putere maximă

Dulapul trage 360kW doar atunci când șantierul o permite și vehiculele o solicită. În interior, aerul forțat răcește modulele de putere, cu admisia pe partea ventilată; Controlerul urmărește în mod continuu temperaturile modulului și ajustează ieșirea de-a lungul curbei de derating publicată înainte de a se declanșa ceva. O după-amiază fierbinte de august la 50C poate vedea producția plafonată sub valoarea nominală - o tranzacție deliberată, nu un eșec.

Pe partea de rețea, aritmetica este simplă: 360 kW la o alimentare trifazată de 380 V înseamnă aproximativ 550 A de curent de linie la sarcină maximă, ceea ce determină întrerupătorul, secțiunea transversală a cablului și spațiul pentru transformator. Majoritatea site-urilor hub alimentează dulapul de la un transformator de 400-500 kVA sau împart amplasamentul în două surse. Gestionarea sarcinii OCPP poate limita, de asemenea, dulapul la, să zicem, 300 kW în timpul ferestrelor de vârf, în timp ce un tampon de baterie acoperă restul - dulapul tratează capacul ca pe noul total și îl împarte între pistoalele ocupate.

Banda cu LED-uri își câștigă menținerea la această scară. Pe o curte întunecată și aglomerată, culoarea și modelul intermitent îi indică șoferului de la 30 de metri ce armă este liberă, care se încarcă, care este defecte. Mai puține ture în cerc înseamnă cozi mai scurte, iar datele OCPP pe armă vă permit să verificați efectul benzii asupra debitului după o lună.

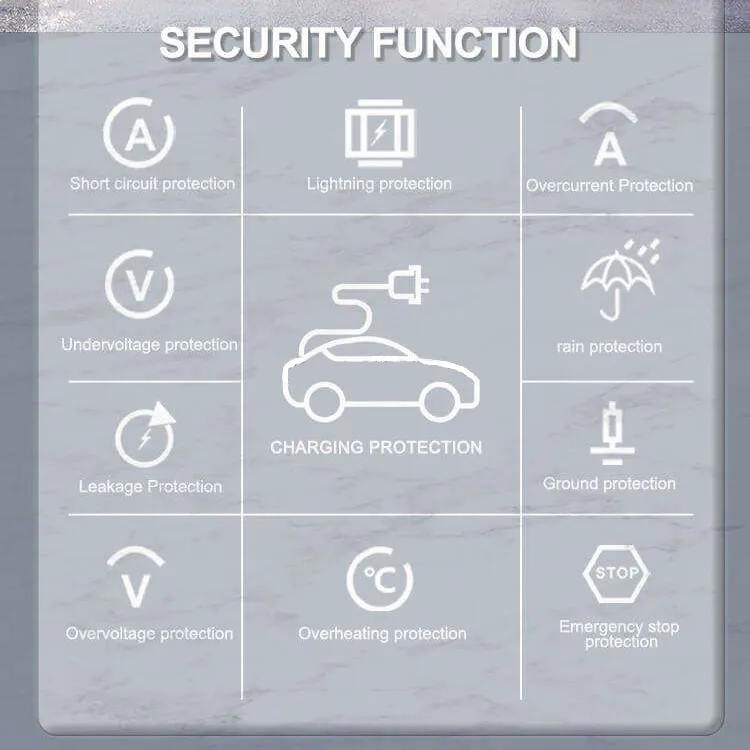

Pista de certificare pe un cabinet la scară hub

Testare de tip cu dulap complet: EMC, rezistență dielectrică, împământare de protecție — fișierul pe care îl va deschide inginerul operatorului de rețea.

Pulverizare de sare de 96 de ore pe carcasă și pistoale; site-urile hub de coastă iau acest lucru în serios.

O înmuiere termică la 50C cu datele de reducere publicate alături.

Verificarea pătrunderii IP54 pe garnituri și glande.

CE, TUV, UL, CB, curent CCC, plus înregistrări de testare serializate conform construcției per unitate.

Descrierea fabricii: Unde este construită dulapul de 360 ​​kW

1. Tăiere cu laser TRUMPF și îndoire CNC în Yueqing; acoperire cu pulbere cu probe de pulverizare de sare.

2. PCBA pe linia DC dedicată, separat de ansamblul AC.

3. Integrarea barei controlate prin cuplu și a modulului de putere — la 360 kW o îmbinare slăbită reprezintă un risc de incendiu, astfel încât fiecare îmbinare este înregistrată.

4. Cablaj cu patru tunuri cu contactori pe poziție și contorizare.

5. Firmware flash și handshake OCPP împotriva unui backend de testare, inclusiv scripturi de gestionare a încărcării.

6. Încărcare la sarcină completă pe o bancă de rezistențe cu loguri per unitate.

7. QC final și serializare.

8. Ambalare — termenul standard de livrare este de 15-20 de zile lucrătoare, iar linia de capacitate anuală de peste 1 milion de unități menține comenzile mari la program.

Alegerea unui dulap central: putere, rețea și totul între ele

Începeți cu grila, nu cu cabinetul. Întrebați ce poate oferi conexiunea dvs. în mod continuu, nu ce poate supraviețui pentru un minut. Dacă răspunsul este sub 300kW, un dulap de 360kW ar trebui să funcționeze cu acoperire sau stocare OCPP - sau ar trebui să dimensionați până la 240kW și să cheltuiți banii economisiți pe o a doua unitate mai târziu.

Unde acest cabinet este răspunsul greșit: un site care vede câte un vehicul nu are nevoie de patru arme; un site fără o cale de actualizare a transformatorului nu îl poate găzdui sincer; iar un site al cărui tarif pedepsește cererea mare simultană are nevoie de planul de stocare și plafonare semnat înainte de cumpărare, nu după prima factură.

Note de achiziție pentru proiecte mari de centru

Proiectele hub în viață sau mor pe baza documentației: certificatele CE, TUV, UL, CB, CCC plus înregistrările de testare serializate sunt livrate odată cu comanda, iar biroul nostru de export pregătește setul complet de documente pentru peste 40 de țări.

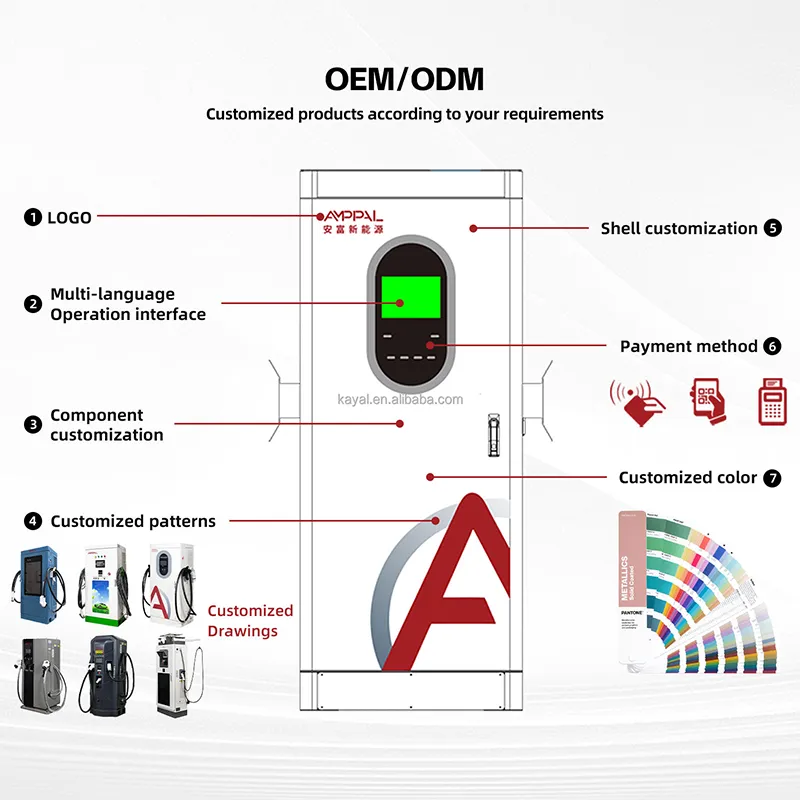

OEM/ODM la scară hub: modelul corporativ, denumirea backend-ului, configurația conectorului pe poziție (CCS1/CCS2/GB/T/CHAdeMO/NACS) la momentul comenzii.

15-20 zile lucratoare termen de executie cu intervale de productie pentru comenzi multi-unitate; Termeni MOQ per model în cotație.

Fabrica este operatorul: peste 200 de stații conduse de propria noastră echipă și 500 de unități răcite cu lichid furnizate pentru proiectul de hidrogen verde al Saudi NEOM - referințe la scară hub, nu doar date de laborator.

Un specialist „mic gigant” de 260 de persoane, fondat în 2014 în Yueqing, care exportă în peste 40 de țări — o fabrică, un proprietar responsabil.

Planificarea transportului pentru lansări la scară hub

Fiecare dulap este livrat vertical într-o ladă de lemn de aproape 2,0 x 0,95 x 1,0 m, cu compartimente pentru pistol tăiate cu spumă; greutatea brută și dimensiunile cutiei sunt pe lista de ambalare înainte de expediere. Lansările hub ale mai multor dulapuri au un singur slot de producție și o fereastră de expediere.

Stocarea containerului este confirmată pe comandă - șase lăzi la rând pe 40 ft HQ conform planului nostru standard, verificate din nou în raport cu dimensiunile reale de fiecare dată. Modulele de rezervă și kiturile de pistol călătoresc în același container pentru a menține punerea în funcțiune a pieselor împreună.

Condiții comerciale FOB, CIF, CFR sau DDP de la Yueqing cu documente complete de export. Pentru proiectele hub furnizăm, de asemenea, dosarul de instalare: diagrama de cablare, desenul fundației și ghidul de configurare pentru managementul sarcinii.

Structură de suport pentru operatorii hub

Doi ani pe cabinet. La scara butucului, vă sfătuim să păstrați un modul de rezervă și un ansamblu de pistol la fața locului, în loc să așteptăm transportul.

Expediere în 48 de ore pentru piese de schimb stocate din Zhejiang atunci când piesa de schimb la fața locului este utilizată.

Diagnosticare la distanță OCPP și suport pentru firmware; scripturi de gestionare a încărcăturii reglate cu inginerii noștri.

Fereastră de întreținere trimestrială: curățarea filtrului, re-cuplul barei colectoare, toate cele patru contacte ale pistolului inspectate.

Supravegherea punerii în funcțiune prin apel video, plus un document de predare a operațiunilor pentru personalul de tură.

Reguli de funcționare la nivel de șantier pentru 360kW

Greșit: a lăsa cabinetul să ruleze nelimitat într-un tarif cu taxe brutale de cerere. Dreapta: setarea limitelor de sarcină OCPP pe fereastră de timp - energia ajunge mai târziu, factura se micșorează.

Greșit: blocarea părții de admisie cu semnalizare sau bolare. Dreapta: 40 cm de spațiu liber și o verificare lunară a filtrului; fluxul de aer este sistemul de răcire.

Greșit: ne așteptăm la 360 kW la 50 ° C. Dreapta: citiți curba de derating din manual și spuneți echipei site-ului ce oferă cu adevărat august.

Greșit: parcați modulul de rezervă oriunde umed. Dreapta: depozitarea pieselor de schimb în interior; un modul umed instalat luni mai târziu eșuează devreme și dă vina pe încărcător.

Greșit: folosind culorile benzii LED ca decor. Dreapta: standardizarea semnificațiilor culorilor de pe semnalizarea site-ului, astfel încât șoferii de noapte să le citească instantaneu.

Note ale operatorului de la hub-uri cu randament ridicat

Un operator de piață de servicii de autostrăzi din Arabia Saudită împerechează dulapul cu un tampon de baterie și solar pe acoperiș. În sezonul de vârf, tamponul transportă papură de dimineață, în timp ce alimentarea rețelei rămâne sub capac; el creditează managementul încărcăturii OCPP pentru menținerea plată a facturii cererii. Plângerea lui: la 50C, cabinetul scade mai devreme decât se aștepta - curba manualului era corectă, dar și-ar fi dorit ca vânzările să fi condus cu ea.

Un centru logistic din Germania conduce camioane și camionete prin două dulapuri. Banda LED reduce în mod măsurabil circulația pe timp de noapte - șoferii vizează bara verde în loc să citească ecranele. Problemă minoră: lăzile primului container nu aveau ochi de ridicare, așa că echipajul său a manipulat curele; am adăugat ochi la livrările ulterioare.

Un depozit municipal din Turcia a integrat cabinetul cu sistemul său de management al energiei; Datele OCPP per armă furnizează acum rapoarte lunare ale costurilor flotei. Mica nemulțumire: actualizările de firmware au nevoie de o fereastră de întreținere, pe care un depozit de 24 de ore trebuie să o planifice - programarea actualizărilor de la distanță este pe foaia noastră de parcurs.

Întrebări frecvente Hub & Grid

Î: Ce transformator am nevoie pentru un dulap de 360 ​​kW?

R: Planificați curentul de linie la sarcină completă de aproximativ 550A la o alimentare de 380V; majoritatea site-urilor folosesc un transformator de 400-500 kVA sau împărțite în două surse. Confirmați tensiunea locală și codul înainte de a comanda.

Î: Poate funcționa dulapul cu o conexiune mai mică?

R: Da — limitele de gestionare a sarcinii OCPP limitează absorbția totală din backend, astfel încât dulapul să poată funcționa, să zicem, cu o alocație de 250 kW prin accelerare în timpul vârfurilor. Cumpărați dulapul complet și creșteți grila mai târziu.

Î: Cum se asociază spațiul de stocare cu acest dulap?

R: Încărcați bateria în afara orelor de vârf, descărcați-o în dimineața și lăsați capacul dulapului să mențină rețeaua sub pragul de încărcare a cererii. Inginerii noștri vor revizui schema de control împreună cu integratorul dvs.

Î: Ieșirea maximă cu patru tunuri supraîncălzi dulapul?

R: Controlerul se ajustează de-a lungul curbei de derating publicată înainte de orice deplasare. La o temperatură ambientală de 50C, 360kW complet ar putea să nu fie durabil pentru sesiuni lungi; curba manualului vă spune la ce să vă așteptați.

Î: Care este valoarea maximă reală pentru o singură mașină?

R: Limitat de plafonul de 250A: aproximativ 200kW la 800V, aproximativ 100kW la 400V. Puterea totală de 360 ​​kW apare doar atunci când mai multe vehicule de 800 V împart piscina.

Î: Ce conectori pot configura?

R: CCS1, CCS2, GB/T, CHAdeMO și NACS, atribuite pe poziție la momentul comenzii. Configurațiile mixte pentru flotele mixte sunt standard.

Î: Ce piese de schimb ar trebui să păstreze un hub la fața locului?

R: Un modul de alimentare și un ansamblu de pistol per dulap este sfatul nostru; ambele sunt interschimbabile la cald și sunt acoperite de garanția de doi ani, cu expediere în 48 de ore când stocul la fața locului se epuizează.

Î: Timp de livrare și documente pentru o lansare de 3-5 cabinete?

A: 15-20 zile lucrătoare de la depozit; lăzile sunt livrate într-o singură fereastră cu documente complete de export, înregistrări de testare seriate și dosar de instalare.
