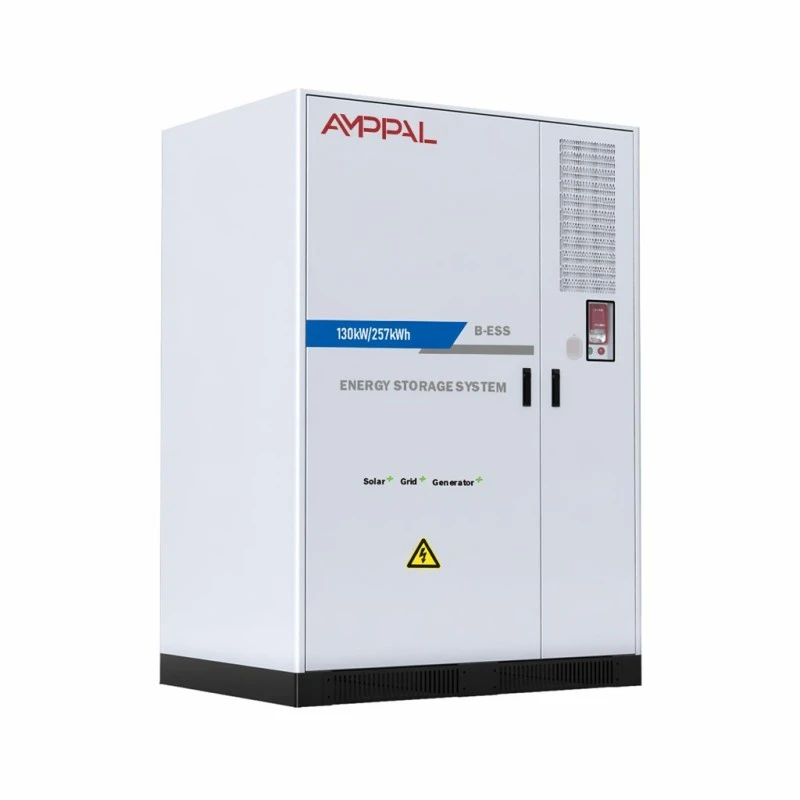

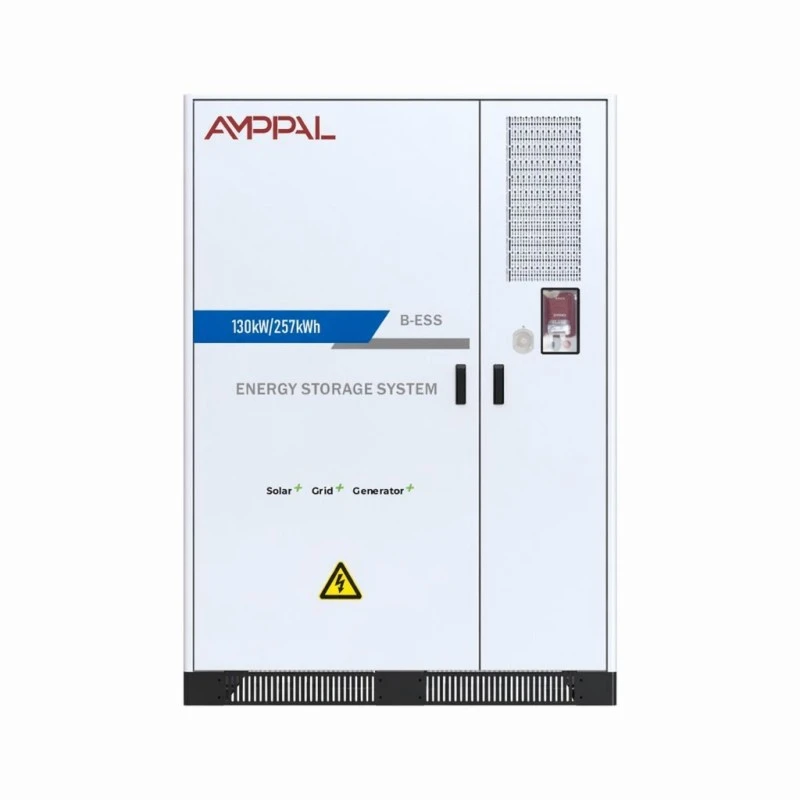

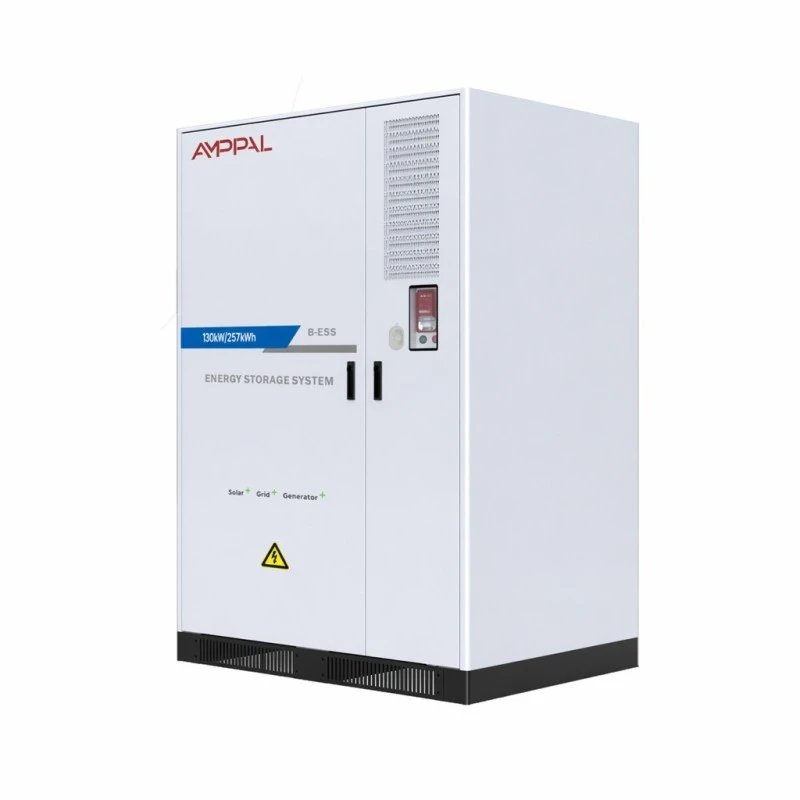

Sistem industrial de stocare a energiei cu baterii de 130 kW pentru managementul energiei din fabrică

Pentru ce este acest sistem

Majoritatea facturilor de electricitate comerciale implică două taxe separate: energia pe care o consumați și o taxă la cerere stabilită de cea mai mare jumătate de oră de extragere din perioada de facturare. O după-amiază proastă din iulie poate stabili taxa de cerere pentru întreaga lună. Aceasta este problema pentru a o rezolva acest sistem industrial de stocare a energiei de 130 kW pentru managementul energiei din fabrică.

Dulapul AF 130kW/257kWh se încarcă atunci când tarifele sunt scăzute sau matricea dvs. solară produce surplus, apoi se descarcă în clădire când sarcina se apropie de plafonul cererii dumneavoastră. La 0,5C poate furniza 130 kW timp de aproximativ două ore - suficient de mult pentru a acoperi o fereastră de vârf industrial tipică.

Funcționează în rețea și în afara rețelei, astfel încât același activ vă acoperă și în timpul unei întreruperi. Pentru site-urile în care o întrerupere a curentului oprește producția, a doua funcție justifică adesea achiziția de la sine.

Opțiuni de specificații care afectează rambursarea

Celule LFP 3.2V/314Ah într-un șir 1P256S: celulele de format mare înseamnă mai puține conexiuni, iar mai puține conexiuni înseamnă mai puține puncte de defecțiune pe o durată de viață de opt ani.

>8000 de cicluri la 0,5C și 25°C cu retenție de energie de 80%: la un ciclu pe zi lucrătoare care depășește douăzeci de ani de viață nominală, deci ciclismul este rareori factorul limitativ.

THDi sub 3% la puterea nominală: celelalte echipamente ale clădirii dvs. nu plătesc o penalizare pentru armonici pentru găzduirea bateriei.

Factorul de putere reglabil în întregul interval -1 până la 1, ceea ce permite sistemului să corecteze factorul de putere al site-ului în timp ce este inactiv, mai degrabă decât ca un activ mort.

Protecție dublă împotriva incendiilor - aerosoli plus perfluorhexanonă - atât la nivelul PACK, cât și la nivelul dulapului. Asigurătorii solicită din ce în ce mai mult suprimarea în două etape pe instalațiile comerciale.

Aer condiționat inteligent, mai degrabă decât răcirea pasivă: temperatura celulei rămâne uniformă de-a lungul șirului, ceea ce determină de fapt dacă atingeți 8000 de cicluri.

Specificatii tehnice

Site-uri unde funcționează numerele

Fabrici de producție cu porniri grele de motor: taxele de cerere determinate de vârfuri scurte sunt cel mai clar caz de rambursare pentru stocare.

Clădiri comerciale cu încărcare mare HVAC după-amiază: încărcare peste noapte la tarif ieftin, descărcare prin vârful de răcire.

Site-uri cu limite solare existente pe acoperiș și export: stocați surplusul de generare în loc să o reduceți sau să exportați la rate scăzute de alimentare.

Instalații care rulează motorină de rezervă: EMS coordonează PV, baterie și generator, reducând orele de funcționare a generatorului și consumul de combustibil.

Depozite de încărcare EV: tamponați conexiunea la rețea, astfel încât o bancă de încărcătoare să nu forțeze o actualizare costisitoare a aprovizionării.

Cum funcționează de fapt Peak Shaving

EMS urmărește continuu contorul site-ului. Setați un prag de cerere - de obicei chiar sub capacitatea contractată - și sistemul se descarcă ori de câte ori sarcina măsurată ar depăși altfel. Răspunsul este suficient de rapid pentru a detecta pornirile motorului și vârfurile scurte similare.

Reîncărcarea este mai degrabă programată decât oportunistă. Controlerul se uită la calendarul dvs. tarifar și reîncarcă bateria în timpul orelor de vârf sau mai devreme dacă rețeaua fotovoltaică generează mai mult decât consumă clădirea.

În modul off-grid, STS opțional transferă site-ul la alimentarea cu baterie atunci când rețeaua se defectează. Capacitatea standard este de 240-500 kW, cu unități mai mari disponibile, iar transferul este suficient de rapid încât echipamentele IT și sistemele de control să rămână în funcțiune, în loc să se repornească.

Inginerie de siguranță și certificare

Pachetele de baterii sunt certificate CE și RoHS; întregul sistem conține documentația UN38.3 și MSDS pentru expediere și aprobare la locație.

Suprimarea incendiului în două etape: aerosolul acționează la nivelul pachetului, în timp ce perfluorohexanona protejează volumul dulapului, abordând cele două scale diferite de defecțiune.

Carcasă IP54 cu compartimentul electric separat de compartimentul bateriei, astfel încât un eveniment termic dintr-unul nu se propagă prin celălalt.

Fiecare pachet este clasificat în funcție de capacitatea și rezistența internă potrivită înainte de asamblare. Celulele nepotrivite dintr-un șir din seria 256 sunt cauza clasică a pierderii premature a capacității.

Testele de izolare și dielectrice se efectuează pe 100% din sistemele asamblate, cu rezultate înregistrate față de numărul de serie.

Anvelopa de funcționare este verificată la 0°C până la +50°C și până la 95% umiditate fără condens.

Secvența de construire la uzina noastră Yueqing

1. Aportul de celule — fiecare lot este prelevat pentru capacitatea și rezistența internă față de valorile declarate de furnizor.

2. Clasificarea celulelor și potrivirea — celulele sunt sortate astfel încât fiecare șir să fie construit dintr-o bandă de performanță îngustă.

3. Ansamblu PACK — sudura barelor colectoare, cablarea BMS și testarea izolației la nivel de pachet.

4. Fabricarea dulapurilor — tablă tăiată, formată și sudată, apoi pretratată și vopsită cu pulbere.

5. Integrare — pachete, PCS, aer condiționat, stingere incendii și EMS instalate și conectate în dulap.

6. Test de punere în funcțiune — încărcare completă și descărcare la 0,5C cu înregistrarea temperaturii și tensiunii la nivel de celulă.

7. Simularea rețelei — transferul în rețea și în afara rețelei verificat față de o sursă AC programabilă.

8. Ambalare — dulap fixat pe un palet ranforsat, indicatoare de șoc montate, apoi ambalate pentru transportul maritim.

Este 130kW/257kWh dimensiunea potrivită?

Dimensionarea urmează profilul dvs. de încărcare, nu zona clădirii. Extrageți douăsprezece luni de date de contor la jumătate de oră și uitați-vă la forma vârfurilor dvs.: cât de sus deasupra liniei de bază și pentru cât timp. Un sistem de 130 kW/257 kWh acoperă vârfuri de până la 130 kW care durează până la aproximativ două ore.

Dacă vârfurile dvs. sunt mai scurte, dar mai mari - să zicem 250 kW timp de douăzeci de minute - aveți nevoie de mai multă putere și mai puțină energie, iar o configurație diferită se potrivește mai bine. Dacă funcționează toată ziua, acest sistem se va descărca devreme și vă va lăsa expus după-amiaza.

Fii sincer și în privința tarifului. În cazul în care tarifele la cerere sunt scăzute sau absente, rar se rambursează doar într-o perioadă rezonabilă. În acest caz, cazul de afaceri trebuie să provină din valoarea de rezervă sau din autoconsumul solar și am prefera să stabilim acest lucru înainte de a vă angaja.

Ce să comparați cu alți furnizori

Solicitați ciclul de viață la 0,5C cu pragul de retenție declarat. O cifră de ciclu fără temperatură, rata și procentul de retenție nu are sens.

Întrebați ce protecție împotriva incendiilor este inclusă la nivelul pachetului, nu doar la nivelul dulapului. Multe citate acoperă doar unul.

Întrebați dacă eficiența declarată este dus-întors la nivel de sistem sau numai pe partea de curent continuu. Al nostru este de 88% maxim la 0,5C, măsurat în întregul sistem.

Întrebați despre integrarea EMS cu invertoarele și generatoarele fotovoltaice existente - adaptarea ulterior a unui EMS incompatibil costă mai mult decât controlerul în sine.

Conditii comerciale: productie 25-35 zile lucratoare pentru configuratii standard, garantie 5 ani, cu acoperire extinsa disponibila la comanda.

Livrarea unui dulap de 2800 kg

Dulapul măsoară 1550 × 1268,5 × 2185 mm și cântărește 2800 kg, așa că se livrează ca o singură unitate pe un palet cu cadru de oțel armat, cu puncte de ridicare accesibile pentru un stivuitor sau macara.

Două dulapuri se potrivesc unui container de 20 de picioare; cinci până la șase potrivi un cub înalt de 40 de picioare, în funcție de contravântuire. Bateriile sunt clasificate drept mărfuri periculoase UN3480 pentru transportul maritim - ne ocupăm de declarație, iar raportul de testare UN38.3 și MSDS sunt livrate împreună cu documentele.

Termenii sunt FOB Ningbo sau Shanghai, cu CIF disponibil. Transportul aerian nu este practic la această greutate și clasificare. Acordați timp suplimentar pentru rezervarea mărfurilor periculoase, ceea ce adaugă de obicei o săptămână la programul de navigație în comparație cu marfa generală.

Garanție și service pe termen lung

Garanție de cinci ani care acoperă bateriile, PCS, EMS, managementul termic și stingerea incendiilor ca sistem complet.

Monitorizare de la distanță prin CAN, Ethernet sau RS485, cu opțional 4G. Putem citi datele la nivel de celule și putem identifica un modul slab înainte ca acesta să afecteze capacitatea sistemului.

Vizită anuală de service recomandată: înlocuirea filtrului de aer, inspecția de stingere a incendiilor, verificarea cuplului terminalului și verificarea capacității.

Pachetele de schimb sunt păstrate în stoc și expediate în 5-7 zile lucrătoare; un singur pachet eșuat poate fi schimbat fără a scoate întregul cabinet offline.

Garanția extinsă la opt sau zece ani este disponibilă în momentul comenzii, la prețul în funcție de profilul dumneavoastră de ciclism așteptat.

Greșeli de instalare și operare

Greșit: amplasarea dulapului pe un perete fără spațiu liber. Dreapta: respectați spațiul de ventilație din manual. Sistemele răcite cu aer resping căldura în aerul din jur și au nevoie de spațiu pentru a face acest lucru.

Greșit: setarea pragului cererii din factura unei singure luni. Dreapta: utilizați date de interval de douăsprezece luni. Vârfurile sezoniere sunt cele care îi atrag pe operatori.

Greșit: presupunând că bateria acoperă întregul site în timpul unei întreruperi. Dreapta: dimensionați circuitul dumneavoastră critic de sarcină în mod deliberat. 130kW este substanțial, dar nu este nelimitat.

Greșit: săriți peste schimbarea anuală a filtrului pentru a economisi costuri. Dreapta: fluxul de aer restricționat crește temperatura celulei, iar temperatura ridicată este calea cea mai rapidă către pierderea capacității.

Greșit: instalarea acolo unde există riscul de inundații. Dreapta: IP54 protejează împotriva prafului și stropirii, nu a apei stătătoare. Ridicați plinta dacă site-ul are vreo istorie de inundații.

Ce raportează operatorii

O fabrică de textile din Bursa, Turcia a pus în funcțiune unul dintre aceste sisteme la începutul anului 2025 pentru a gestiona taxele la cerere de la pornirile motoarelor de țesut. Inginerul lor electrician a raportat că vârful cererii a scăzut cu aproximativ 90 kW în prima lună completă de facturare și a remarcat că EMS-ul a avut nevoie de câteva săptămâni de reglare înainte ca pragul să fie setat corect pentru modelul lor de încărcare.

Un operator de depozitare frigorifică din Nairobi a cumpărat sistemul în primul rând pentru rezervă, mai degrabă decât pentru bărbierit de vârf. Feedback-ul lor a fost practic: întreruperile rețelei care anterior însemnau pornirea unui generator în câteva minute trec acum neobservate, deși ne-au cerut să ajustăm în sus pragul de alarmă cu SOC scăzut după o întrerupere lungă.

Un proprietar comercial din Kazahstan care conducea două dulapuri într-un complex de birouri a comentat despre zgomotul aerului condiționat – audibil într-o parcare adiacentă, pe care nu îl anticipaseră. Am furnizat un aspect recomandat al ecranului acustic, în loc să modificăm unitatea.

Întrebări frecvente

Î: Cât timp poate furniza 130kW?

R: Aproximativ două ore de la încărcarea completă la 0,5C, oferind 257 kWh utilizabili la adâncimea de descărcare declarată.

Î: Funcționează fără grilă?

R: Da, în modul off-grid cu STS opțional. Capacitatea de transfer standard este de 240-500kW; mai mare este personalizabil.

Î: Care este eficiența reală dus-întors?

R: Maxim 88% la 0,5C măsurat la nivel de sistem, inclusiv sarcinile de conversie și auxiliare.

Î: Se poate încărca direct de la solar?

R: Da, prin EMS, care coordonează PV, baterie, rețea și generator.

Î: Cât vor dura bateriile?

R: Mai mult de 8000 de cicluri la 0,5C și 25°C cu cel puțin 80% retenție. Temperaturile ambientale mai ridicate scurtează acest lucru.

Î: Ce certificări are?

R: CE și RoHS la nivel de pachet, UN38.3 și MSDS pentru echipamentul complet.

Î: Ce întreținere are nevoie?

R: Schimbarea anuală a filtrului, verificarea stingerii incendiului, verificarea cuplului și un test de capacitate. Aproximativ o jumătate de zi per cabinet.

Î: Care este timpul de livrare?

R: 25-35 de zile lucrătoare pentru configurații standard; integrarea EMS personalizată sau tensiunile non-standard durează mai mult.
