Încărcătoare DC montate pe perete OEM pentru soluții personalizate de încărcare a vehiculelor electrice

Pe măsură ce adoptarea vehiculelor electrice se accelerează în sectoarele rezidențiale, comerciale și ale flotei, cererea pentru o infrastructură de încărcare fiabilă și eficientă din punct de vedere al spațiului continuă să crească. Încărcătoarele DC montate pe perete au apărut ca soluție preferată pentru locațiile în care spațiul pe podea este limitat, dar este încă necesară o putere mare de încărcare. AMPPAL, o marcă recunoscută în tehnologia de încărcare EV, proiectează încărcătoare rapide DC montate pe perete care combină performanța robustă cu un profil subțire, care economisește spațiu. Aceste unități furnizează curent continuu direct la bateria vehiculului, ocolind încărcătorul de bord și reducând semnificativ timpii de încărcare în comparație cu alternativele AC. Indiferent dacă sunt instalate într-un garaj privat, într-o parcare la locul de muncă sau într-un depozit comercial, încărcătoarele DC montate pe perete AMPPAL oferă o experiență de încărcare profesională, fără amprenta stațiilor tradiționale de podea.

AMPPALa petrecut ani de zile rafinându-și hardware-ul de încărcare DC pentru a satisface cerințele riguroase ale utilizării zilnice. Seria montată pe perete este proiectată pentru o integrare ușoară în infrastructura electrică existentă, menținând în același timp standarde ridicate de eficiență și siguranță. Fiecare unitate este supusă unor teste extinse pentru a asigura o performanță constantă într-o gamă largă de condiții de mediu. Marca se concentrează pe inovații practice, cum ar fi trepte de putere modulare, management termic inteligent și conectivitate fără întreruperi, făcând aceste încărcătoare potrivite atât pentru instalații cu un singur vehicul, cât și pentru mai multe vehicule.

Gama de produse și parametrii de bază

Gama de încărcătoare DC montate pe perete AMPPAL include patru niveluri de putere primară: 20 kW, 30 kW, 40 kW și 60 kW. Fiecare model are o platformă arhitecturală comună, permițând operatorilor să crească capacitatea de încărcare fără a modifica amprenta fizică. Următoarea listă prezintă parametrii electrici de bază comuni ai seriei:

Putere nominala:20 kW, 30 kW, 40 kW sau 60 kW, în funcție de model
Tensiune de intrare:400 VAC ±15%, trifazat, 50/60 Hz
Gama tensiunii de ieșire:150 VDC până la 1000 VDC, potrivit pentru platforme de baterii de 400 V și 800 V
Curent maxim de ieșire:Până la 200 A pe modelul de 60 kW; modelele inferioare scala proporțional
Factorul de putere:≥0,99 la sarcină maximă
Eficienţă:≥95% la puterea nominală
Consum de energie în standby:Mai puțin de 10 W
Precizia ieșirii DC:±1% pentru tensiune și curent
Tensiune de ondulare:Mai puțin de 1% de la vârf la vârf

Acești parametri asigură că fiecare încărcător DC montat pe perete AMPPAL oferă energie stabilă și curată bateriei vehiculului, minimizând stresul asupra sistemelor de gestionare a bateriei și extinzând durata de viață a bateriei. Gama largă de tensiune de ieșire face seria compatibilă cu un spectru larg de vehicule electrice, de la mașini compacte de oraș până la dube electrice grele.

Specificațiile tehnice pe scurt

Tabelul de mai jos oferă o comparație detaliată a celor patru modele de încărcătoare DC montate pe perete AMPPAL. Aceste informații sunt esențiale pentru instalatori și managerii de flote care trebuie să potrivească capacitatea încărcătorului cu alimentarea electrică a locației și cerințele vehiculului.

Parametru	WDC-20	WDC-30	WDC-40	WDC-60
Putere nominală	20 kW	30 kW	40 kW	60 kW
Tensiune de intrare	400 VAC ±15%	400 VAC ±15%	400 VAC ±15%	400 VAC ±15%
Curent maxim de intrare	32 A	48 A	63 A	100 A
Gama de tensiune de ieșire	150–1000 VDC	150–1000 VDC	150–1000 VDC	150–1000 VDC
Curent maxim de ieșire	67 A	100 A	133 A	200 A
Tip conector	CCS2 / CHAdeMO / GB/T opțional	CCS2 / CHAdeMO / GB/T opțional	CCS2 / CHAdeMO / GB/T opțional	CCS2 / CHAdeMO / GB/T opțional
Lungimea cablului	3,5 m sau 5 m	3,5 m sau 5 m	3,5 m sau 5 m	3,5 m sau 5 m
Dimensiuni (Îl x l x A)	650 x 400 x 220 mm	650 x 400 x 220 mm	700 x 450 x 250 mm	750 x 500 x 280 mm
Greutate	35 kg	38 kg	45 kg	55 kg
Metoda de răcire	Aer forțat	Aer forțat	Aer forțat + ventilator inteligent	Aer forțat + ventilator inteligent
Evaluare de protecție	IP54 / IK10	IP54 / IK10	IP54 / IK10	IP55 / IK10
Temperatura de operare	-30°C până la +55°C	-30°C până la +55°C	-30°C până la +55°C	-30°C până la +55°C
Comunicare	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G
Certificari	CE, TUV, UKCA	CE, TUV, UKCA	CE, TUV, UKCA	CE, TUV, UKCA

Toate încărcătoarele DC montate pe perete AMPPAL folosesc o carcasă robustă din aliaj de aluminiu cu acoperire anticorozivă. Modulele interne de putere sunt interschimbabile la cald pe modelele de 40 kW și 60 kW, reducând timpul de nefuncționare în timpul întreținerii. Dimensiunile compacte permit instalarea în spații înguste de 400 mm, făcându-le ideale pentru parcări subterane și spații de service înguste.

Cerințe de instalare și planificare a șantierului

Instalarea corectă este esențială pentru o funcționare sigură și eficientă. AMPPAL oferă instrucțiuni detaliate de pregătire a site-ului pentru fiecare încărcător DC montat pe perete. Înainte de instalare, trebuie verificate următoarele condiții:

Alimentare electrică:Un circuit trifazat dedicat, cu o valoare nominală adecvată a întreruptorului, care se potrivește cu curentul de intrare al încărcătorului. Fluctuațiile de tensiune nu trebuie să depășească ±15% din valoarea nominală de 400 VAC.
Rezistenta peretelui:Peretele de montare trebuie să susțină de cel puțin patru ori greutatea încărcătorului. Se recomanda pereti din beton sau caramida. Pentru pereții cu blocuri goale, este necesară o placă de montare din oțel.
Înălțimea de montare:Afișajul încărcătorului și tocul conectorului trebuie să fie poziționate între 1,2 m și 1,5 m de podeaua finisată pentru un acces confortabil al utilizatorului.
Clearance:Mențineți un spațiu liber de cel puțin 300 mm pe toate părțile pentru ventilație și gestionarea cablurilor. Zona frontală ar trebui să permită o rază de îndoire completă a cablului fără efort.
Împământare:Un conductor dedicat de împământare cu impedanță scăzută trebuie conectat la borna de împământare a încărcătorului. Rezistența la pământ trebuie să fie mai mică de 4 ohmi.
Acces la rețea:Pentru funcțiile de încărcare inteligentă, se recomandă un port Ethernet cu fir sau un semnal 4G fiabil la locul de instalare.

Încărcătoarele DC montate pe perete AMPPAL sunt livrate cu un șablon de montare, ancore de perete și un ghid de pornire rapidă. Blocul de borne este accesat frontal după îndepărtarea unui capac sigilat, iar toate conexiunile sunt etichetate clar pentru a simplifica cablarea. Un electrician calificat trebuie să efectueze instalarea în conformitate cu codurile electrice locale și cu manualul de instalare AMPPAL.

Caracteristici de siguranță și protecție

Siguranța este un aspect nenegociabil al încărcării rapide DC. AMPPAL integrează mai multe straturi de protecție în fiecare încărcător DC montat pe perete pentru a proteja atât utilizatorii, cât și vehiculele. Următoarele mecanisme de protecție sunt active în timpul tuturor sesiunilor de încărcare:

Protecție la supracurent:Monitorizarea curentului în timp real cu întrerupere rapidă a circuitului previne deteriorarea cauzată de scurtcircuite sau suprasarcină.
Protecție la supratensiune și subtensiune:Tensiunile de intrare și de ieșire sunt monitorizate continuu. Încărcătorul se deconectează instantaneu dacă sunt depășite limitele de siguranță.
Detectarea defecțiunii la pământ:Monitorizarea curentului rezidual detectează curenții de scurgere AC și DC. Sistemul declanșează o oprire la niveluri de scurgere peste 6 mA DC sau 30 mA AC.
Protecție la supratemperatură:Senzorii multipli de temperatură de pe modulele de alimentare și placa de control principală declanșează reducerea sau oprirea pentru a preveni deteriorarea termică.
Protecție împotriva trăsnetului:Dispozitivele de protecție la supratensiune evaluate pentru 40 kA (8/20 µs) protejează împotriva vârfurilor tranzitorii de tensiune de la lovituri de trăsnet sau de la comutarea rețelei.
Oprire de urgență:Un buton de oprire de urgență marcat clar permite oprirea manuală imediată. Butonul respectă standardele ISO 13850.
Blocare conector:Conectorul de încărcare se blochează pe loc în timpul unei sesiuni active. Se eliberează numai după ce procesul de încărcare este încheiat corespunzător sau vehiculul deblochează portul.
Monitorizarea izolației:Verificările continue ale rezistenței de izolație între ieșirea DC și masă asigură o funcționare sigură chiar și în medii umede sau umede.

Aceste caracteristici de siguranță sunt testate în condiții extreme în laboratorul intern al AMPPAL. Încărcătoarele sunt proiectate să fie sigure, ceea ce înseamnă că orice anomalie detectată are ca rezultat o oprire controlată, mai degrabă decât un eveniment necontrolat. Acest nivel de protecție creează încredere pentru încărcarea nesupravegheată în locații publice și semi-publice.

Conectivitate inteligentă și integrare în rețea

Infrastructura modernă de încărcare a vehiculelor electrice necesită mai mult decât livrarea de energie. Încărcătoarele DC montate pe perete AMPPAL sunt echipate cu opțiuni avansate de conectivitate care permit gestionarea de la distanță, urmărirea utilizării și integrarea cu sistemele de management al energiei. Fiecare unitate acceptă Open Charge Point Protocol (OCPP) 1.6J, permițând compatibilitatea cu o gamă largă de platforme software back-end.

Caracteristicile cheie de conectivitate includ:

Conformitate OCPP 1.6J:Comunicare standardizată pentru pornire/oprire de la distanță, actualizări de firmware, diagnosticare și înregistrarea datelor tranzacțiilor.
Ethernet și Wi-Fi:Conexiunile de rețea locală oferă control cu latență scăzută în clădirile comerciale și depozite.
Modul 4G LTE:Conectivitatea celulară încorporată asigură că încărcătorul rămâne online chiar și fără o rețea locală. Slotul pentru cartela SIM este accesibil de pe panoul frontal.
Managementul sarcinii:Echilibrarea dinamică a sarcinii permite mai multor încărcătoare de pe același serviciu electric să partajeze inteligent capacitatea disponibilă. Acest lucru previne declanșarea întrerupătorului și reduce taxele la cererea de vârf.
Autentificare RFID:Un cititor RFID integrat acceptă carduri ISO 14443 A/B, permițând identificarea utilizatorului și facturarea în mediile de parcare partajată.
Integrarea aplicației pentru smartphone:AMPPALoferă o aplicație dedicată pentru ca utilizatorii finali să înceapă sesiunile, să monitorizeze progresul de încărcare și să vizualizeze istoricul sesiunilor.
Măsurarea energiei:Contoarele de energie certificate MID sunt disponibile ca opțiune, oferind măsurarea gradului de facturare pentru încărcarea publică sau la locul de muncă.

Operatorii de flote vor aprecia capabilitățile de raportare detaliate accesibile prin portalul cloud AMPPAL. Starea în timp real, consumul de energie per vehicul și alertele de eroare sunt toate vizibile într-un singur tablou de bord. API-ul deschis permite integrarea personalizată cu software-ul terț de gestionare a flotei, făcând din aceste încărcătoare DC montate pe perete o componentă flexibilă a oricărui ecosistem de încărcare.

Scenarii de aplicare pentru încărcătoarele DC montate pe perete AMPPAL

Versatilitatea încărcătoarelor DC montate pe perete AMPPAL le face potrivite pentru o gamă largă de cazuri de utilizare. Factorul lor de formă compact și viteza mare de încărcare abordează punctele dureroase ale locațiilor cu spațiu limitat, oferind în același timp o reîncărcare rapidă a energiei.

Mediile tipice de instalare includ:

Complexe rezidentiale:Garajele de parcare pentru apartamente și condominii pot oferi încărcare rapidă DC fără a sacrifica locurile de parcare. Modelele de 20 kW și 30 kW sunt ideale pentru reîncărcările peste noapte și încărcarea oportună în timpul zilei.
Locuri de parcare la locul de munca:Angajatorii pot oferi încărcare rapidă pentru angajații care trebuie să adauge o gamă semnificativă în timpul unei zile de lucru de opt ore. Modelul de 40 kW echilibrează viteza de încărcare cu costurile moderate ale infrastructurii electrice.

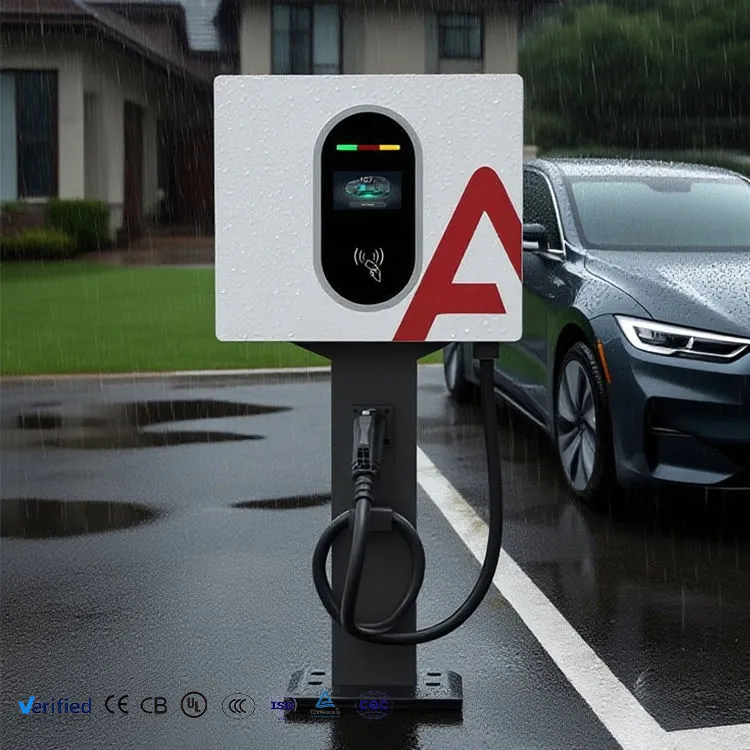

Depozite de flote:Furgonetele de livrare, taxiurile și vehiculele de transport beneficiază de capacitatea încărcătorului de 60 kW de a adăuga 100 km de autonomie în mai puțin de 30 de minute pentru majoritatea vehiculelor. Montarea pe perete menține podeaua depozitului liberă pentru mișcarea vehiculului.
Comerț cu amănuntul și ospitalitate:Hotelurile, centrele comerciale și restaurantele pot atrage clienții care conduc vehicule electrice, oferind încărcare rapidă în parcările lor. Designul subțire se integrează bine cu estetica clădirii.
Garaje publice:Operatorii de parcări municipale și private pot instala mai multe unități montate pe perete de-a lungul pereților și coloanelor, maximizând numărul de puncte de încărcare pe metru pătrat.

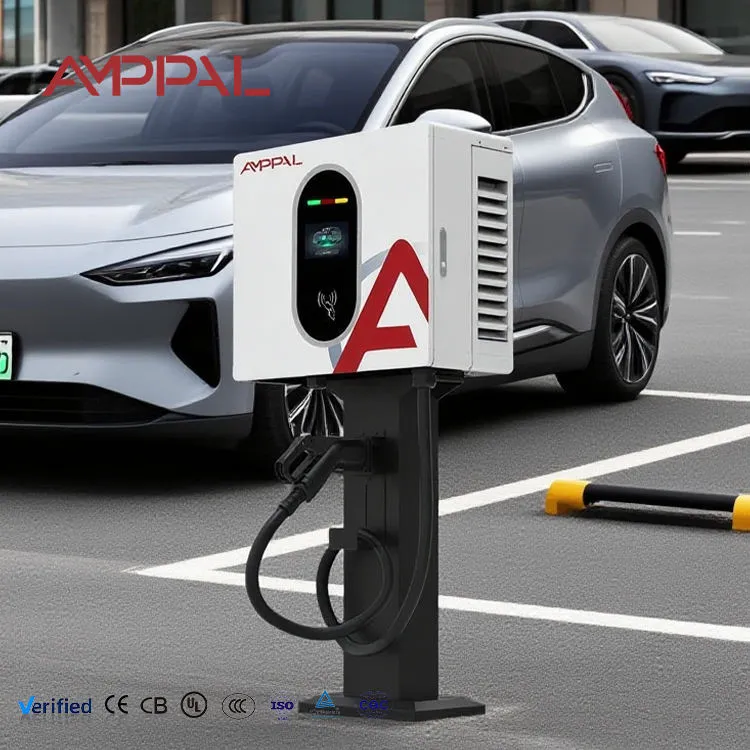

Dealeri auto și centre de service:Tehnicienii pot încărca rapid vehiculele în timpul inspecțiilor înainte de livrare și al programărilor de service, fără a avea nevoie de un spațiu de încărcare dedicat.

Încărcătoarele DC montate pe perete de la AMPPAL sunt, de asemenea, potrivite pentru modernizarea structurilor de parcare existente. Deoarece nu este necesară excavarea podelei sau montarea pe piedestal, instalarea poate fi finalizată în câteva ore și nu în zile. Încărcătoarele funcționează silențios, cu niveluri de zgomot sub 60 dB la un metru, ceea ce le face acceptabile pentru mediile rezidențiale și de birou sensibile la zgomot.

Întrebări frecvente

Î: Care este înălțimea de instalare tipică și cerințele de încărcare pe perete pentru un încărcător DC montat pe perete AMPPAL?

R: Înălțimea de montare recomandată pentru afișajul încărcătorului și tocul conectorului este între 1,2 m și 1,5 m de podeaua finisată. Această gamă asigură acces confortabil utilizatorilor de diferite înălțimi. Structura peretelui trebuie să poată susține de cel puțin patru ori greutatea încărcătorului, ceea ce înseamnă o capacitate de încărcare minimă de 140 kg pentru modelul WDC-20 de 35 kg și 220 kg pentru modelul WDC-60 de 55 kg. Pereții din beton sau cărămidă solidă sunt ideali. Pentru instalațiile cu blocuri goale sau gips-carton, trebuie utilizată o placă de suport din oțel pentru a distribui sarcina pe mai multe știfturi. AMPPAL oferă un șablon de montare și specificații recomandate pentru ancora în manualul de instalare.

Î: Încărcătoarele DC montate pe perete AMPPAL pot fi instalate în aer liber?

A: Da. Toate încărcătoarele DC montate pe perete AMPPAL au un grad de protecție IP54 sau IP55, ceea ce înseamnă că sunt protejate împotriva prafului și a jeturilor de apă din orice direcție. Carcasele sunt fabricate din aliaj de aluminiu rezistent la coroziune și sunt testate pentru funcționare la temperaturi de la -30°C la +55°C. Pentru instalațiile în aer liber, se recomandă un mic copertina de protecție sau o surplosă de acoperiș pentru a proteja încărcătorul de lumina directă a soarelui și de ploi abundente, deși unitatea poate rezista la expunerea directă. Tocul conectorului este proiectat pentru a preveni acumularea de apă, iar toate garniturile externe sunt stabilizate la UV pentru a preveni degradarea. Dacă încărcătorul este instalat într-o zonă de coastă cu expunere ridicată la sare, AMPPAL oferă o acoperire opțională de calitate marine pentru protecție suplimentară împotriva coroziunii.

Î: Ce conectori de încărcare sunt compatibili cu încărcătoarele DC montate pe perete AMPPAL?

R: Încărcătoarele DC montate pe perete AMPPAL acceptă cele mai comune trei standarde de conectori de încărcare rapidă DC: CCS2 (Sistem de încărcare combinat tip 2), CHAdeMO și GB/T. Fiecare încărcător poate fi configurat cu unul sau doi conectori în funcție de model și de cerințele regionale. Conectorul CCS2 este standard pentru piețele europene și nord-americane, în timp ce CHAdeMO este utilizat pe scară largă de japonezi și de unele modele EV mai vechi. GB/T este necesar pentru piața chineză. Modelele de 20 kW și 30 kW au de obicei un singur conector, în timp ce modelele de 40 kW și 60 kW pot fi comandate cu conectori duali pentru încărcarea simultană a două vehicule, cu puterea împărțită dinamic între ele. AMPPAL folosește cabluri răcite cu lichid pe versiunea cu dublu conector de 60 kW pentru a menține temperaturi de funcționare sigure în timpul sesiunilor prelungite de curent ridicat.

Î: Cum funcționează echilibrarea dinamică a sarcinii la încărcătoarele DC montate pe perete AMPPAL?

R: Echilibrarea dinamică a sarcinii este o caracteristică încorporată care permite mai multor încărcătoare AMPPAL de pe același serviciu electric să partajeze capacitatea disponibilă fără a depăși limita maximă de cerere a site-ului. O unitate principală sau un contor de energie extern monitorizează consumul total de curent al clădirii sau al grupului de încărcare. Când sarcina totală se apropie de limita configurată, încărcătoarele își reduc automat puterea de ieșire pentru a menține sistemul în limite sigure. De exemplu, dacă un site are un serviciu de 100 A și două încărcătoare de 60 kW, sistemul de echilibrare a sarcinii ar putea limita fiecare încărcător la 30 kW atunci când ambele sunt active, dar permite unui singur încărcător să folosească cei 60 kW când celălalt este inactiv. Această alocare inteligentă previne declanșările întrerupătoarelor de circuit, reduce costurile de vârf ale serviciului de utilități și permite instalarea mai multor încărcătoare pe infrastructura existentă fără upgrade electrice costisitoare. Parametrii de echilibrare a sarcinii sunt configurabili prin portalul cloud AMPPAL sau local prin interfața de întreținere a încărcătorului.

Î: Ce protocoale de comunicare sunt acceptate pentru integrarea managementului flotei?

R: Încărcătoarele DC montate pe perete AMPPAL acceptă OCPP 1.6J, care este standardul industrial pentru comunicarea deschisă între încărcătoarele EV și sistemele de management central. Acest lucru permite integrarea perfectă cu platformele terțe de gestionare a flotei, cum ar fi cele utilizate de companiile de logistică, serviciile de transport și operatorii de transport municipal. În plus, încărcătoarele acceptă Modbus TCP pentru integrarea sistemului local de management al clădirilor și MQTT pentru streaming de date IoT ușor. Platforma cloud AMPPAL oferă un API RESTful care permite dezvoltarea de software personalizat pentru nevoi specifice flotei, cum ar fi autentificarea șoferului, atribuirea vehiculului la încărcător și raportarea consumului de energie în funcție de centrul de cost. Toate canalele de comunicație sunt securizate cu criptare TLS, iar firmware-ul încărcătorului poate fi actualizat de la distanță prin oricare dintre interfețele de rețea acceptate. Pentru flotele cu mărci mixte de încărcătoare, conformitatea OCPP asigură că unitatea AMPPAL poate fi controlată de un sistem universal de gestionare a încărcăturii fără blocare proprietară.

Î: Cât de des necesită întreținere încărcătoarele DC montate pe perete AMPPAL?

R: Încărcătoarele DC montate pe perete AMPPAL sunt proiectate pentru întreținere minimă de rutină. Carcasa complet etanșă și componentele interne fără contact reduc nevoia de curățare periodică sau înlocuire a pieselor. Intervalele de întreținere recomandate sunt următoarele: la fiecare 6 luni, efectuați o inspecție vizuală a carcasei, conectorului și cablului pentru semne de uzură sau deteriorare fizică; la fiecare 12 luni, verificați toate conexiunile electrice și valorile cuplului conform manualului de întreținere; la fiecare 24 de luni, înlocuiți filtrul de aer la modelele cu răcire forțată cu aer (filtrul poate fi înlocuit de utilizator și durează mai puțin de cinci minute pentru a schimba). Modulele interne de putere de pe modelele de 40 kW și 60 kW sunt interschimbabile la cald, așa că dacă un modul se defectează, acesta poate fi înlocuit fără a opri întregul încărcător. AMPPAL oferă o garanție standard de 3 ani pentru toate încărcătoarele DC montate pe perete, cu pachete opționale de garanție extinsă de până la 7 ani. Platforma cloud oferă, de asemenea, alerte de întreținere predictivă bazate pe datele senzorilor interni, permițând operatorilor să abordeze problemele potențiale înainte ca acestea să provoace timpi de nefuncționare.
