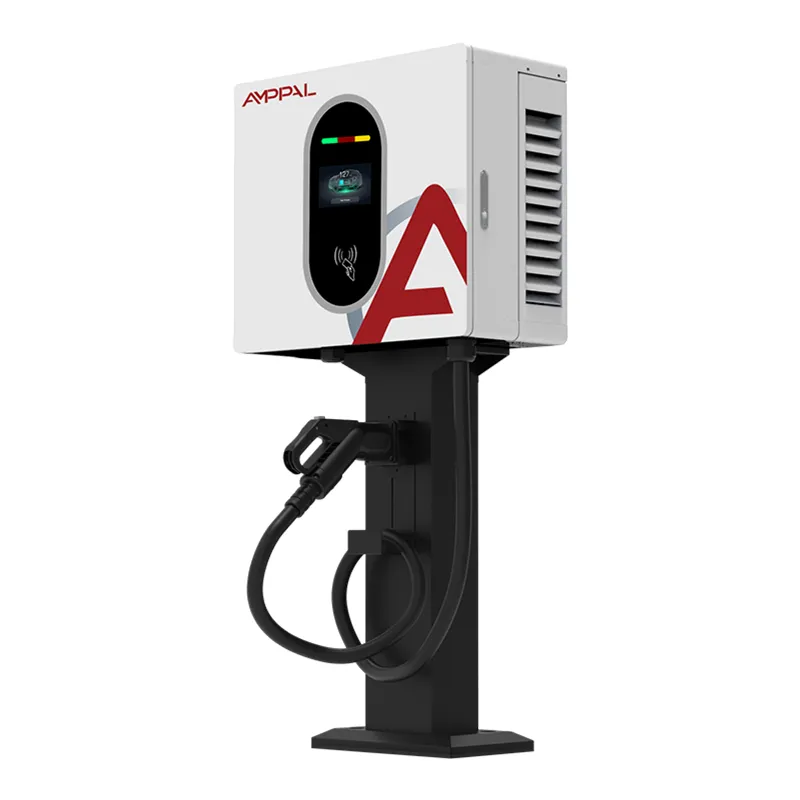

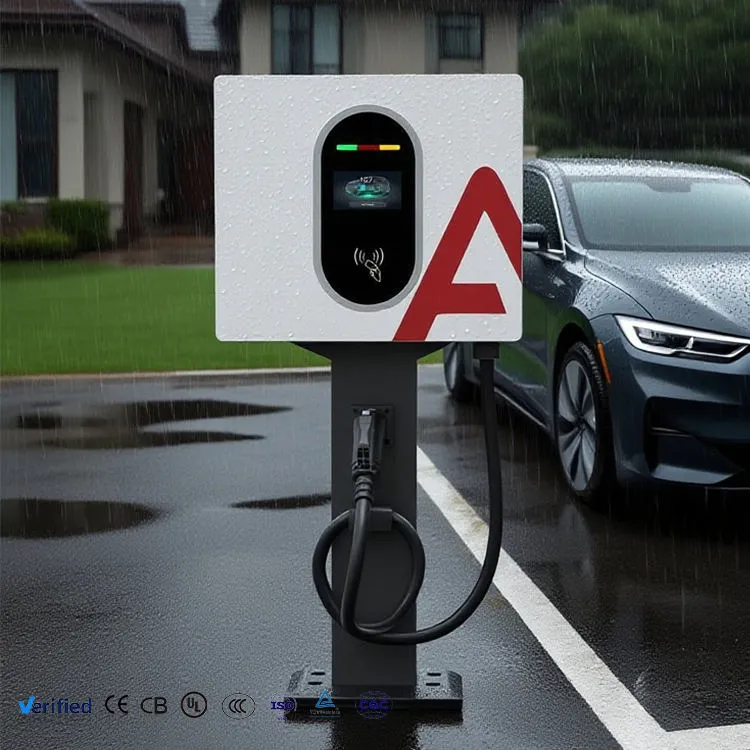

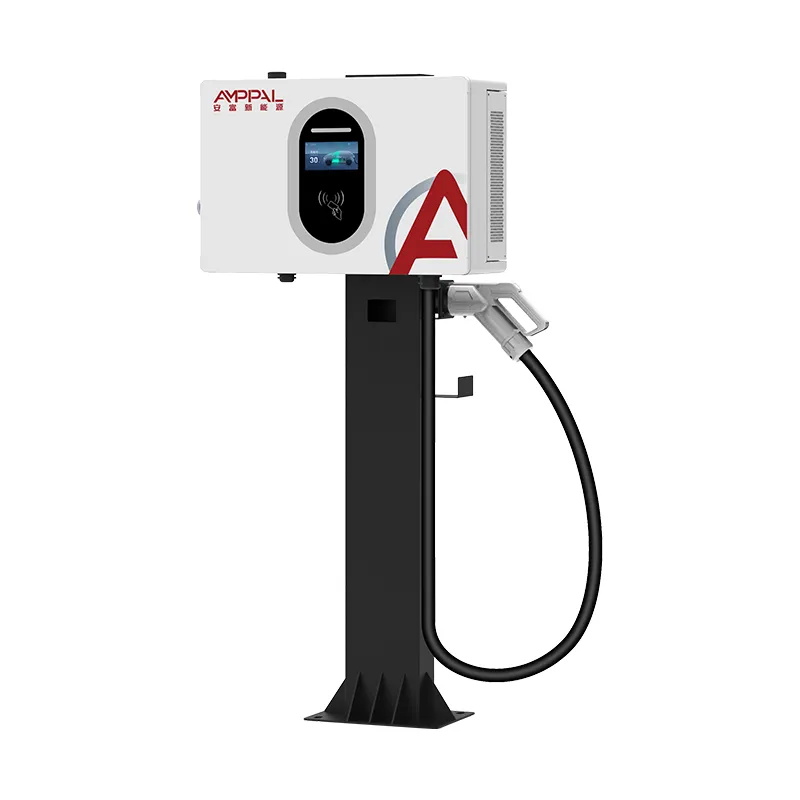

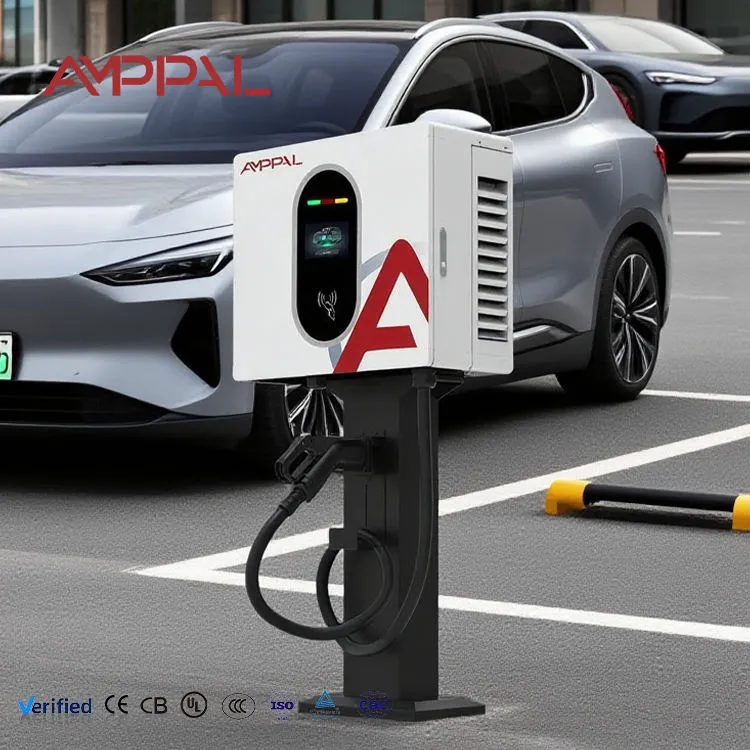

Stație de încărcare rapidă EV montată pe perete de 20 kW pentru parcare comercială

Punctul de intrare în încărcarea trifazată DC

AF-DC-020-B-A-O-2-H este locul unde începe gama noastră de curent continuu trifazat. Consumă AC380V, se convertește intern și furnizează 0-67A oriunde între 200V și 1000VDC. Acel plafon de tensiune este detaliul care merită remarcat - 1000 V este în mod normal rezervat pentru dulapuri mult mai mari și înseamnă că această unitate mică poate vorbi în continuare cu platformele vehiculelor de 800 V pe care un încărcător mai ieftin, limitat la 500 V, le-ar refuza definitiv.

Din punct de vedere fizic, este o cutie de 450 × 660 × 240 mm pe un suport de perete. Fără soclu, fără turnare de fundație, fără șanț de cabluri peste o parcare. Pentru un șantier care are deja putere trifazată la perete, instalarea este de obicei o muncă de jumătate de zi pentru doi electricieni.

Am construit acest model pentru cumpărătorii care au nevoie de viteză de curent continuu, dar care nu pot justifica un cabinet de 60 kW - hoteluri mici, ateliere, spații de service ale dealerilor și oricine testează încărcare plătită înainte de a extinde.

Alegeri de design din spatele platformei de 20 kW

Plafon de ieșire de 1000 V pe o unitate de 20 kW: rar la această clasă de putere. Acesta asigură viitorul achiziției împotriva vehiculelor cu arhitectură de 800 V care ajung pe piața dumneavoastră.

Evaluare continuă 0-67A: curentul este menținut constant pe întreaga bandă de tensiune, mai degrabă decât redus la capătul superior, care este locul în care unitățile bugetare își pierd performanța.

Precizie de măsurare de nivel 1.0: măsurare a nivelului de facturare, astfel încât cifrele veniturilor să fie ridicate dacă un client contestă o taxă.

Carcasă comună de 450 × 660 × 240 cu modelele noastre de 30 kW și 40 kW: un inventar de piese de schimb, un șablon de montare, trei niveluri de putere. Util dacă extindeți site-ul mai târziu.

Ecran tactil de 4,3 inchi: mai mic decât panoul de 7 inchi de pe unitățile noastre de podea, ales în mod deliberat - mai puțină sticlă de spart, cost de înlocuire mai mic și spațiu suficient pentru statut și tarif.

Acces prin card, QR și parolă încorporat: fără controler de acces separat de cumpărat sau de conectat.

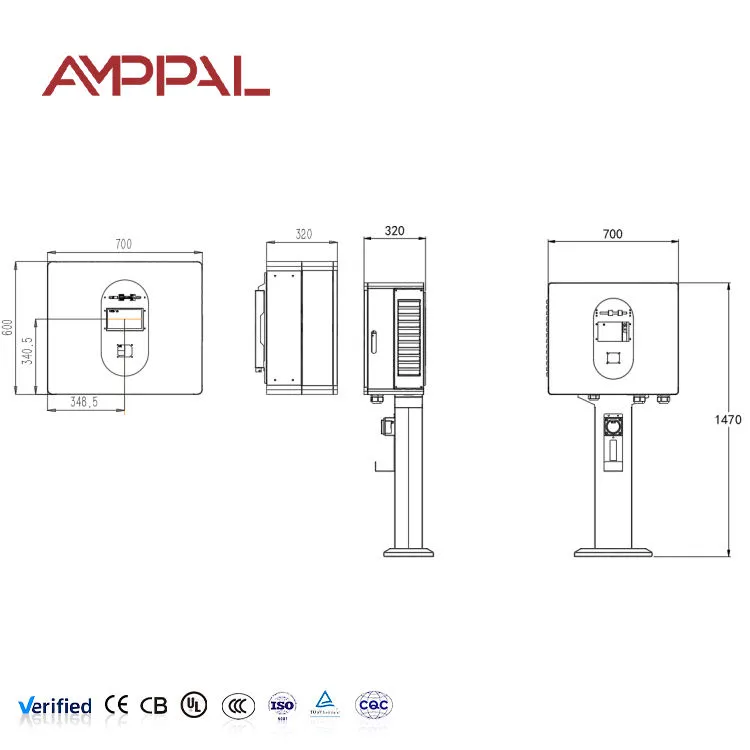

Specificatii tehnice

Locuri care se potrivesc cu o cutie de perete DC de 20 kW

Parcari hotel si apartamente cu servicii: oaspetii parceaza ore in sir; 20 kW returnează aproximativ 20 kWh pe oră, suficient pentru o încărcare completă peste noapte și o reîncărcare utilă la cină.

Locuri de service ale reprezentanțelor: aduceți o mașină a clientului de la 30% la 80% în timpul unei întâlniri de service fără a bloca un compartiment de mare putere.

Depozite comerciale ușoare: trei sau patru unități pe o placă trifazată se potrivesc unei flote de furgonete mici care se întorc la ore eșalonate.

Clădiri de birouri care oferă încărcare personalului: timpul previzibil de ședere de opt ore face ca puterea mare să fie inutilă și risipă.

Curți municipale și de utilități: carcasă robustă IP54, interval de funcționare de la -25°C până la +50°C, fără piese în mișcare pentru service în afara ventilatoarelor.

În interiorul lanțului de putere

Intrarea trifazată trece printr-un filtru EMI și un descărcător de supratensiune într-un redresor activ, ceea ce menține factorul de putere ridicat și distorsiunea armonică scăzută. Un design slab al redresorului apare pe factura de energie electrică ca penalități de putere reactivă cu mult înainte de a apărea ca o defecțiune.

Din magistrala DC, un convertor izolat DC/DC urmărește tensiunea cerută de sistemul de management al bateriei. Deoarece ieșirea este reglată la nivelul de precizie 1.0, cifra de energie de pe ecran se potrivește cu ceea ce a intrat de fapt în pachet suficient de aproape pentru facturarea comercială.

Protecția este mai degrabă stratificată decât singulară: monitorizarea izolației înainte de închiderea contactorului, detectarea continuă a curentului rezidual în timpul sesiunii, reducerea supratemperaturii la modul și o oprire mecanică de urgență care întrerupe direct bobina contactorului, în loc să ceară firmware-ului să o facă.

Ce testăm înainte de a părăsi linia

Rezistenta dielectrică și rezistența de izolație pe 100% din unități - nu un plan de eșantionare.

Verificarea măsurării față de un contor de referință calibrat pentru a confirma afirmația de precizie de nivel 1.0.

Înmuiere la sarcină completă la 20kW cu termoviziune a modulului și îmbinărilor barelor colectoare; Cuplul slab apare aici ca un punct fierbinte.

Timpul de răspuns la oprirea de urgență, verificat fizic pe fiecare unitate.

Verificare de pulverizare și praf IP54 pe mostrele de producție din fiecare lot, plus pulverizare cu sare de 96 de ore pe finisajul carcasei.

Conformitate cu EN IEC 61851-1 și 61851-23; Documentația CE este expediată împreună cu mărfurile.

Cele opt etape ale construirii acestui încărcător

Etapa 1 — Admisia componentelor: module redresoare, contactori, contoare și conectori verificați pe fișa de date înainte de intrarea în stoc.

Etapa 2 — Tablă: poansonul CNC și presă frână formează carcasa; geometria uniformă a flanșei este ceea ce face etanșarea garniturii ușii.

Etapa 3 — Sudare: sudare robotică a cusăturilor pe îmbinările structurale pentru repetabilitate.

Etapa 4 — Finisarea suprafeței: degresare, fosfat, acoperire cu pulbere electrostatică, întărire în cuptor.

Etapa 5 — Montaj electric: module, bare colectoare și cablaj montate; fiecare terminal de alimentare cuplu conform specificațiilor și marcat.

Etapa 6 — Firmware și calibrare: software încărcat, senzori de tensiune și curent calibrați, contorul verificat.

Etapa 7 — Test de rulare și siguranță: funcționare la sarcină maximă cu monitorizare termică, apoi bateria de siguranță.

Etapa 8 — Ambalare și paletizare: carton protejat cu spumă, barieră de umezeală, palet de export.

20kW, 30kW sau 40kW — Citirea evaluării curente

Aceste trei modele împart o singură carcasă și diferă în principal în ceea ce privește curentul de ieșire: 67A, 100A și, respectiv, 133A. Deoarece timpul de încărcare depinde de curentul la o anumită tensiune a pachetului, diferența practică este simplă - o mașină de 60 kWh durează aproximativ trei ore la cea de 20 kW, două la cea de 30 kW, nouăzeci de minute la cea de 40 kW.

Alegeți 20 kW atunci când timpul de așteptare este de patru ore sau mai mult și conexiunea la rețea este modestă. Consumă aproximativ 30 A pe fază, pe care majoritatea consumabilelor comerciale mici o absorb fără un upgrade.

Mutați până la 30 kW sau 40 kW atunci când parcarea se întoarce mai repede sau când încărcați dube cu pachete mai mari. Țineți cont de partea de aprovizionare: 40kW trage aproximativ dublu față de curentul de intrare de 20kW și, de multe ori, acesta este cel care decide răspunsul, mai degrabă decât prețul încărcătorului.

Unde ne deosebim de unitățile mai ieftine de 20 kW

Gama de tensiune: multe unități de 20kW se opresc la 500V sau 750V. Al nostru ajunge la 1000V, așa că încă funcționează când sosesc vehicule de 800V.

Măsurare: Precizie de nivel 1.0 ca standard, mai degrabă decât o opțiune cu costuri adăugate.

Flexibilitatea conectorului: CCS1, CCS2, CHAdeMO, GB/T și NACS, toate disponibile pe aceeași platformă - nu sunteți blocat pe o singură piață de export.

Piese comune pentru 20/30/40kW: mai puține piese de schimb pentru stoc dacă rulați un site mixt.

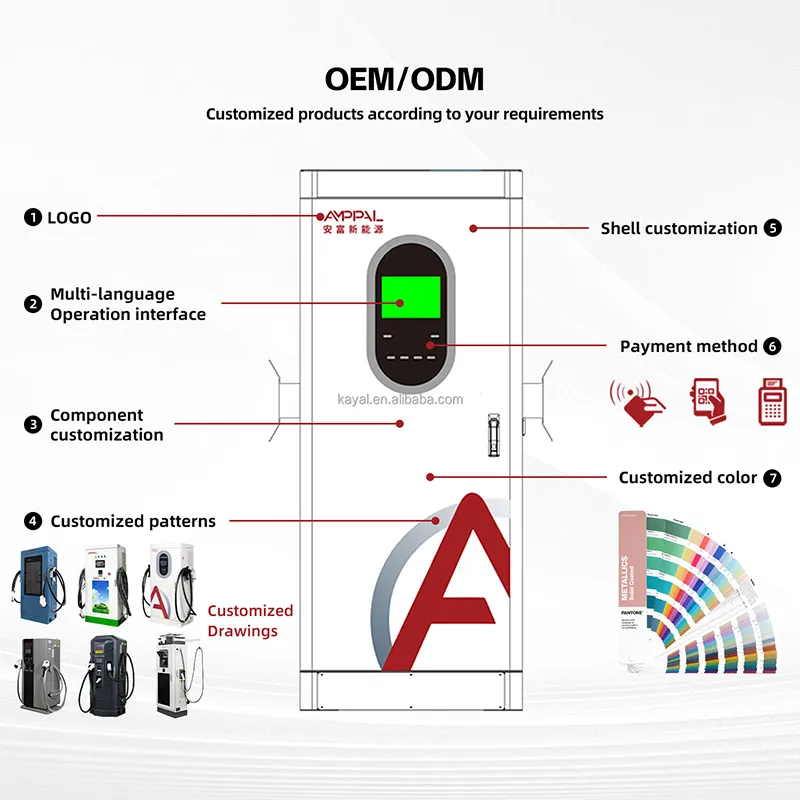

Timp de livrare 15-20 zile lucrătoare standard; 25-30 cu branding personalizat. MOQ este standard de 1 unitate, 50 de unități pentru culoare sau logo personalizat.

Ambalare și transport de export

Unitățile sunt livrate individual în cutii de carton cu cinci straturi, cu spumă EPE și o căptușeală din polietilenă sigilată cu desicant. Dimensiunile cutiei sunt de aproximativ 540 × 750 × 330 mm, cu o greutate brută de aproape 42 kg, deci o singură unitate este un lift pentru două persoane.

Douăsprezece unități se potrivesc unui palet standard de export, legat și învelit pe cheresteaua tratată termic fără fumigație. Un container de 20 de picioare are aproximativ 96 de unități paletizate.

Condiții comerciale: EXW, FOB Ningbo sau Shanghai, CIF și DDP pentru majoritatea destinațiilor europene și din Golf. Exemple de comenzi se fac de obicei prin aer sau curier rapid în 5-7 zile; transporturile de containere urmează programul normal de navigație. Documentele de export includ factura, lista de ambalare, CE DoC și raportul de testare unitară.

Termenii serviciului

Garanție de doi ani pentru unitatea completă, inclusiv module de putere, contor, contactori și ecran.

Diagnosticare la distanță bazată pe OCPP, unde site-ul are conectivitate; citim jurnalul de erori, mai degrabă decât ghicim dintr-o descriere.

Piese de schimb expediate în 48 de ore de la confirmarea defecțiunii, 3-5 zile lucrătoare în tranzit prin curier.

Kit opțional de piese de schimb înainte de expediere — un modul de rezervă și un set de contactori — pe care distribuitorii care deservesc regiuni îndepărtate îl iau de obicei.

Manual de instalare, schema de cablare și lista de verificare a punerii în funcțiune în limba engleză; alte limbi la cerere pentru comenzi de volum.

Cinci erori de punere în funcțiune care merită evitate

Greșit: dimensionarea întreruptorului din amonte la puterea în kW a încărcătorului. Dreapta: dimensiunea curentului de intrare - aproximativ 30A pe fază la sarcină maximă, plus marja.

Greșit: montarea unității pe un perete despărțitor gol. Dreapta: montați pe zidărie sau pe un cadru de oțel. Cântărește aproximativ 38 kg înainte de cablu.

Greșit: lăsând nebifată rotația fazelor. Dreapta: verificați secvența la punere în funcțiune; redresorul activ raportează mai degrabă o defecțiune decât să funcționeze, iar acest apel poate fi evitat.

Greșit: blocarea căii de ventilație cu un suport de cabluri direct deasupra. Dreapta: păstrați o distanță de 300 mm de sus și de jos pentru fluxul de aer.

Greșit: setarea tarifului înainte de a verifica citirea contorului față de o sarcină cunoscută. Dreapta: verificați o dată la punere în funcțiune — Precizia de nivel 1.0 ajută doar dacă tariful este configurat corect.

Note de la instalațiile de pe site

Un hotel cu 32 de camere din afara Cracoviei a instalat patru unități într-o parcare din spate în 2025. Conducătorul lor de întreținere a spus că factorul decisiv nu a fost prețul, ci suportul de perete - suprafața parcării este închiriată și nu li s-a permis să turneze fundații pentru dulapuri pe podea.

Un operator de închiriere de autoutilitare din Malaezia conduce șase unități în două sucursale. Ei au raportat o problemă reală în primul an: condensul pe ecran în timpul dimineților musonice, rezolvată prin relocarea a două unități sub baldachinul existent, mai degrabă decât orice modificare a hardware-ului.

Un antreprenor electric din Emiratele Arabe Unite, care a instalat mai mult de treizeci dintre acestea, a comentat că carcasa partajată de 20/30/40 kW îi simplifică munca - același suport, aceeași intrare de cablu, aceiași pași de punere în funcțiune, indiferent de nivelul de putere comandat de client.

Întrebări pe care le pun cumpărătorii înainte de a comanda

Î: De ce capacitate de alimentare am nevoie?

R: Aproximativ 30A pe fază la o alimentare trifazată de 380V la putere maximă. Confirmați că placa dvs. are spațiu liber înainte de a comanda.

Î: Gama de 1000V înseamnă că încarcă rapid mașinile de 800V?

R: Înseamnă că le încarcă deloc, la 20kW. Platformele de înaltă tensiune au nevoie de gama noastră de 120 kW+ pentru sesiuni cu adevărat rapide.

Î: Este contorul suficient de precis pentru a factura clienții?

R: Da, Nivelul 1.0. Verificați cu o sarcină de referință la punerea în funcțiune și configurați-vă tariful în consecință.

Î: Îl pot monta în aer liber fără copertina?

R: IP54 permite acest lucru. Un baldachin încă prelungește durata de viață a ecranului și a garniturii, în special în zonele cu UV ridicate sau cu climă musonic.

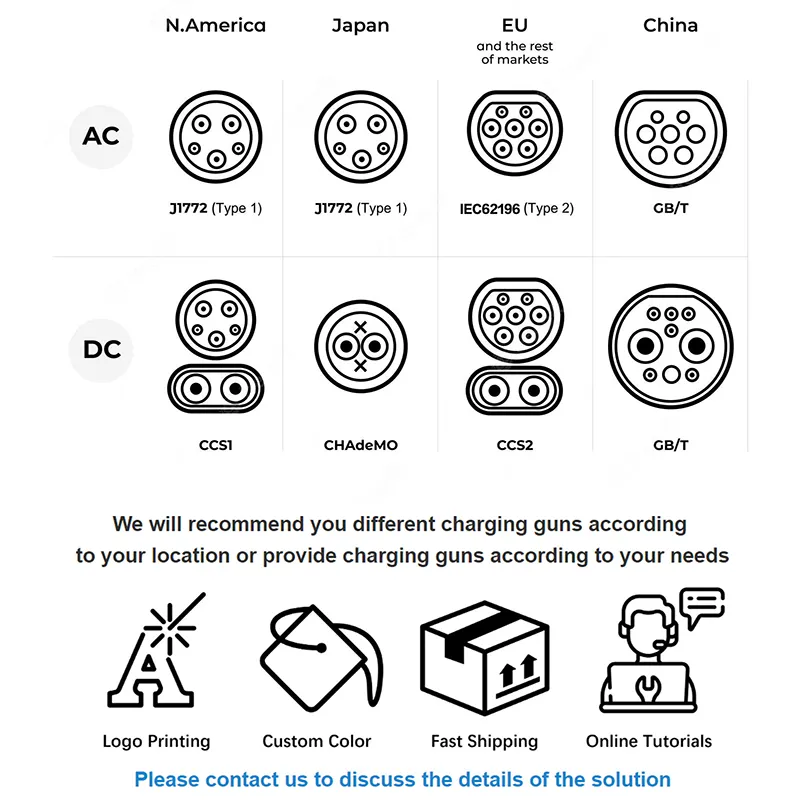

Î: Ce conector ar trebui să specific?

R: CCS2 pentru Europa și cea mai mare parte din Orientul Mijlociu, CCS1 sau NACS pentru America de Nord, GB/T pentru China, CHAdeMO unde modelele japoneze mai vechi sunt comune.

Î: Pot face upgrade la o unitate de 20kW la 30kW mai târziu?

R: Nu — modulele de alimentare diferă. Comandați ratingul de care aveți nevoie; carcasa fiind identică nu face ca electronica să fie interschimbabilă.

Î: Cât de zgomotos este într-un cadru rezidențial?

R: Răcit cu ventilator și controlat cu viteză. La sarcină parțială este liniște; la sarcină completă susținută așteptați-vă la un zgomot audibil al ventilatorului, similar cu cel al unei unități de aer condiționat în aer liber.

Î: Ce este inclus în cutie?

R: Încărcător, suport de perete, cablu de încărcare și pistol, manual de instalare și certificat de testare. Lungimea cablului este de 5 metri standard.
