Încărcător compact EV DC montat pe perete de 30 kW pentru dealeri și ateliere

Construit în jurul debitului de sesiune, nu al puterii titlului

Operatorii punctelor de încărcare nu cumpără kilowați. Ei cumpără ședințe pe zi pe baie, pentru că din asta este făcută linia de venituri. AF-DC-030-B-A-O-2-H există la 30kW / 100A dintr-un motiv specific: este punctul în care o unitate montată pe perete începe să producă o cifră de afaceri interesantă din punct de vedere comercial, fără a împinge site-ul într-o modernizare a conexiunii la rețea.

Rulați aritmetica. La 30 kW, o mașină tipică de 60 kWh trece de la 20% la 80% în aproximativ șaptezeci de minute. Acordați zece minute pentru sosire și plecare, iar un golf acceptă în mod realist șase până la opt sesiuni pe parcursul unei zile de tranzacționare. La 20kW, același compartiment gestionează patru sau cinci. Hardware-ul costă puțin mai mult; golful câștigă considerabil mai mult.

Încărcătorul compact EV DC montat pe perete de 30 kW pentru dealeri și ateliere își împarte carcasa de 450 × 660 × 240 mm cu modelele noastre de 20 kW și 40 kW, astfel încât un șantier să poată combina nivelurile de putere pe un perete și să păstreze un singur kit de schimb.

Caracteristici care afectează veniturile, nu doar fișele de specificații

0-100A pe toată banda de tensiune: curentul nu este redus la tensiuni mai mari ale pachetului, astfel încât un vehicul de 800V primește în continuare ieșirea nominală în loc de o încetinire liniștită.

Precizie de facturare de nivel 1.0: litigiile cu privire la kWh livrat sunt soluționate de clasa de contoare, iar nivelul 1.0 este ceea ce majoritatea operatorilor europeni trebuie să demonstreze.

Trei metode de acces standard — card RFID, scanare QR și PIN. Site-urile pierd sesiuni atunci când un șofer nu poate începe o încărcare; trei rute în reduce asta.

Montare pe perete: fără fundație, fără șanțuri, fără fundație permanentă pe suprafețele închiriate. Costul de instalare scade cu o marjă semnificativă față de un dulap de podea.

IP54 și -25°C până la +50°C: carcasa este evaluată pentru tipul de curți expuse unde ajung de obicei aceste unități.

Eficiență maximă de 95%: la 30kW care funcționează câteva ore pe zi, diferența dintre conversia de 95% și 91% este bani reali pe un an.

Specificatii tehnice

Scenarii de implementare cu rambursare previzibilă

Parcări cu amănuntul și supermarketuri: timpul de așteptare de 60-90 de minute se aliniază aproape exact cu o sesiune de 20-80%. Șoferii cumpără, golful se întoarce, nimeni nu așteaptă.

Opriri de servicii în restaurant și pe marginea drumului: două ședințe pe zi pe golf, cu venituri din taxe pe deasupra capacelor.

Depouri pentru flote cu returnări eșalonate: furgonetele care sosesc după-amiaza primesc o reîncărcare utilizabilă în loc să stea la coadă pentru o unitate de mare putere.

Blocuri de apartamente cu compartimente comune: 30 kW menține un golf comun în mișcare, unde un punct de curent alternativ de 7 kW ar fi ocupat toată noaptea de un rezident.

Taxiuri și taxiuri: șoferii fac o pauză de 30-40 de minute; 30kW returnează aproximativ 20kWh în acea fereastră, ceea ce înseamnă o schimbare în intervalul urban.

Cum gestionează încărcătorul o sesiune de 100 A

Curentul nu ajunge pur și simplu la 100A. La conectare, încărcătorul efectuează un test de izolație la ieșirea DC în timp ce contactoarele sunt încă deschise. Abia după ce trece, închide contactorii și începe să crească, urmând ținta curentă pe care BMS-ul vehiculului o publică prin legătura de comunicare.

Pe parcursul sesiunii, BMS revizuiește această țintă în mod continuu - pe măsură ce celulele se încălzesc sau starea de încărcare trece de aproximativ 80%, cere mai puțin. Încărcătorul urmărește mai degrabă decât forța curentul, motiv pentru care ultimele 20% durează întotdeauna disproporționat de timp la orice încărcător DC, inclusiv al nostru.

Managementul termic rulează independent. Temperatura modulului este eșantionată în mod continuu și ieșirea este redusă înainte ca ceva să atingă un prag de declanșare. Utilizatorii văd o sesiune puțin mai lungă într-o după-amiază de 45°C; ei nu văd o defecțiune și o taxă întreruptă, ceea ce produce un design negestionat.

Controlul calității și dovezile de conformitate

Conformitate EN IEC 61851-1:2019 și EN IEC 61851-23:2014, cu declarația CE și raportul de testare livrat împreună cu mărfurile.

Calibrarea contorului față de un standard de referință pe fiecare unitate, cu înregistrarea de calibrare păstrată sub numărul de serie.

Rodare continuă la sarcină completă la 30 kW cu imagistica termică a îmbinărilor barelor colectoare și a suprafețelor modulelor.

Testare 100% dielectrică și izolație - fără eșantionare în lot pentru siguranța electrică.

Testat cu pulverizare de sare timp de 96 de ore; compresia garniturii verificată la asamblare, mai degrabă decât presupusă.

Fiecare unitate pleacă cu un certificat de testare serializat. Dacă apare o cerere de garanție, putem căuta exact cum a funcționat acea unitate pe linie.

Secvența de producție

Pasul 1 — Inspecția mărfurilor în intrare a modulelor, contoarelor, contactoarelor și ansamblurilor de cabluri conform specificațiilor de achiziție.

Pasul 2 — Perforarea și îndoirea CNC a panourilor de carcasă pe utilajele TRUMPF.

Pasul 3 — Sudarea robotizată a cadrului structural, apoi șlefuirea cusăturilor vizibile.

Pasul 4 — Pretratare și vopsire cu pulbere electrostatică, întărită la cuptor pentru aderență.

Pasul 5 — Ansamblu de putere: module montate, bare colectoare strânse și marcate cu martor, cablajul direcționat și fixat departe de sursele de căldură.

Pasul 6 — Ansamblul de control: placa, contorul, ecranul și cititorul de acces montat și conectat.

Pasul 7 — Încărcarea firmware-ului, calibrarea senzorului și verificarea contorului.

Pasul 8 — Încărcare completă, test de siguranță a bateriei, verificare IP, apoi ambalare și paletizare.

Alegerea între 30kW și alternative

Luați cei 30 kW atunci când stațiile dumneavoastră se răstoarnă în aproximativ o oră și încărcați pentru energie. Este cea mai mică unitate din gama noastră care acceptă un caz de afaceri autentic cu plata pe utilizare pentru autoturismele.

Scădeți la 20 kW atunci când parcarea este măsurată în jumătate de zi - birouri, hoteluri, parcări de lungă ședere. A plăti pentru 100A pe care nimeni nu-i folosește este risipă.

Creșteți până la 40 kW atunci când rulați pachete mai mari sau la gama de 60 kW+ pe podea când aveți nevoie de sesiuni de sub 30 de minute sau de operare cu două arme. Un punct de verificat mai întâi: 30kW consumă în jur de 45A pe fază. Dacă sursa dvs. de intrare este deja aproape de capacitate, conexiunea la rețea - nu încărcătorul - devine constrângere și aceasta este o conversație care merită să aveți înainte de a comanda.

Puncte de comparație la licitație

Solicitați oricărei unități concurente de 30 kW pentru valoarea sa actuală la 800 V. Mulți citează 100A la 400V și considerabil mai puțin la vârful gamei. Al nostru deține 100A pe bandă.

Întrebați dacă măsurarea nivelului 1.0 este standard sau o actualizare. Pe mai multe unități concurente este un upgrade.

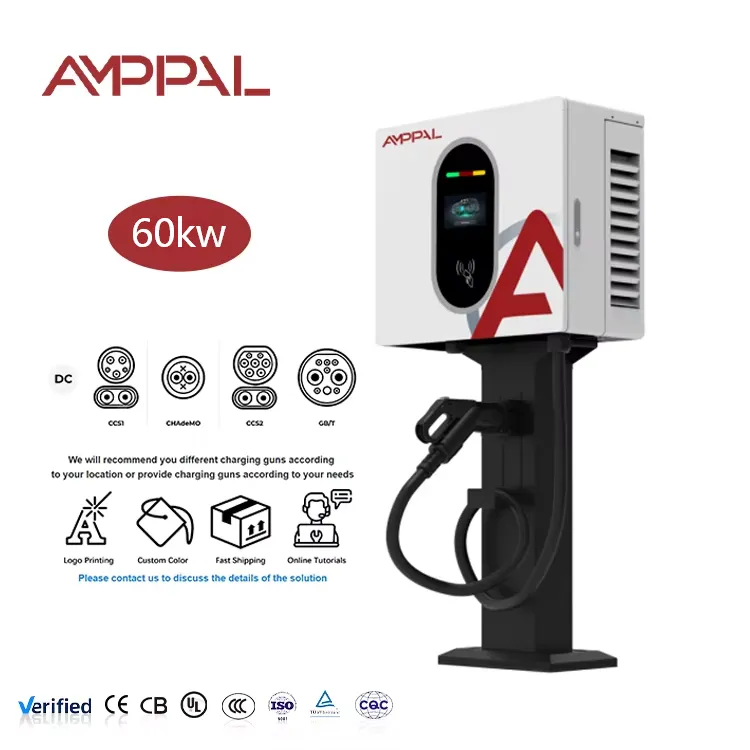

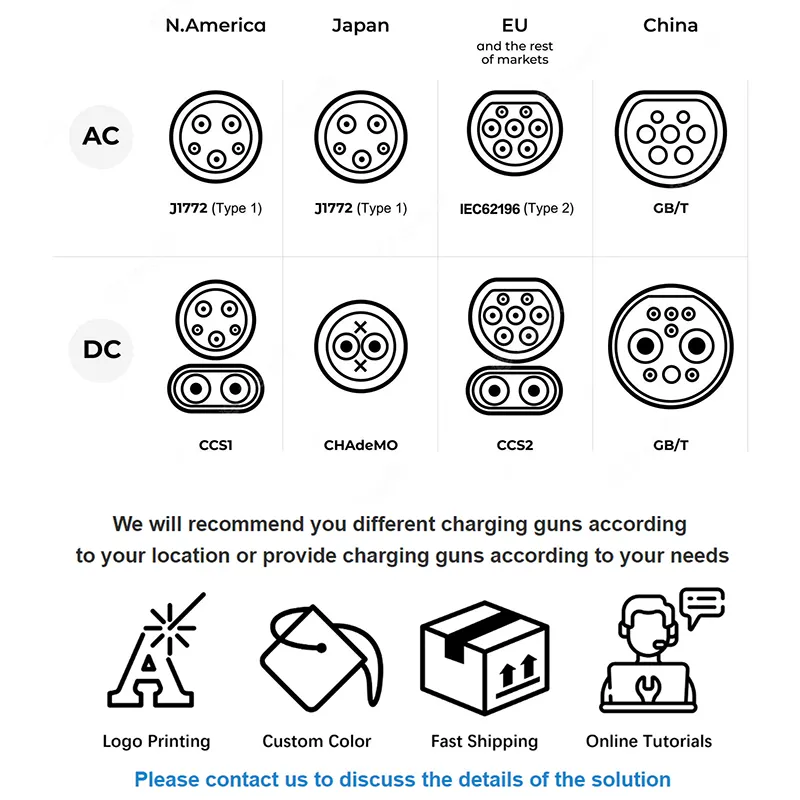

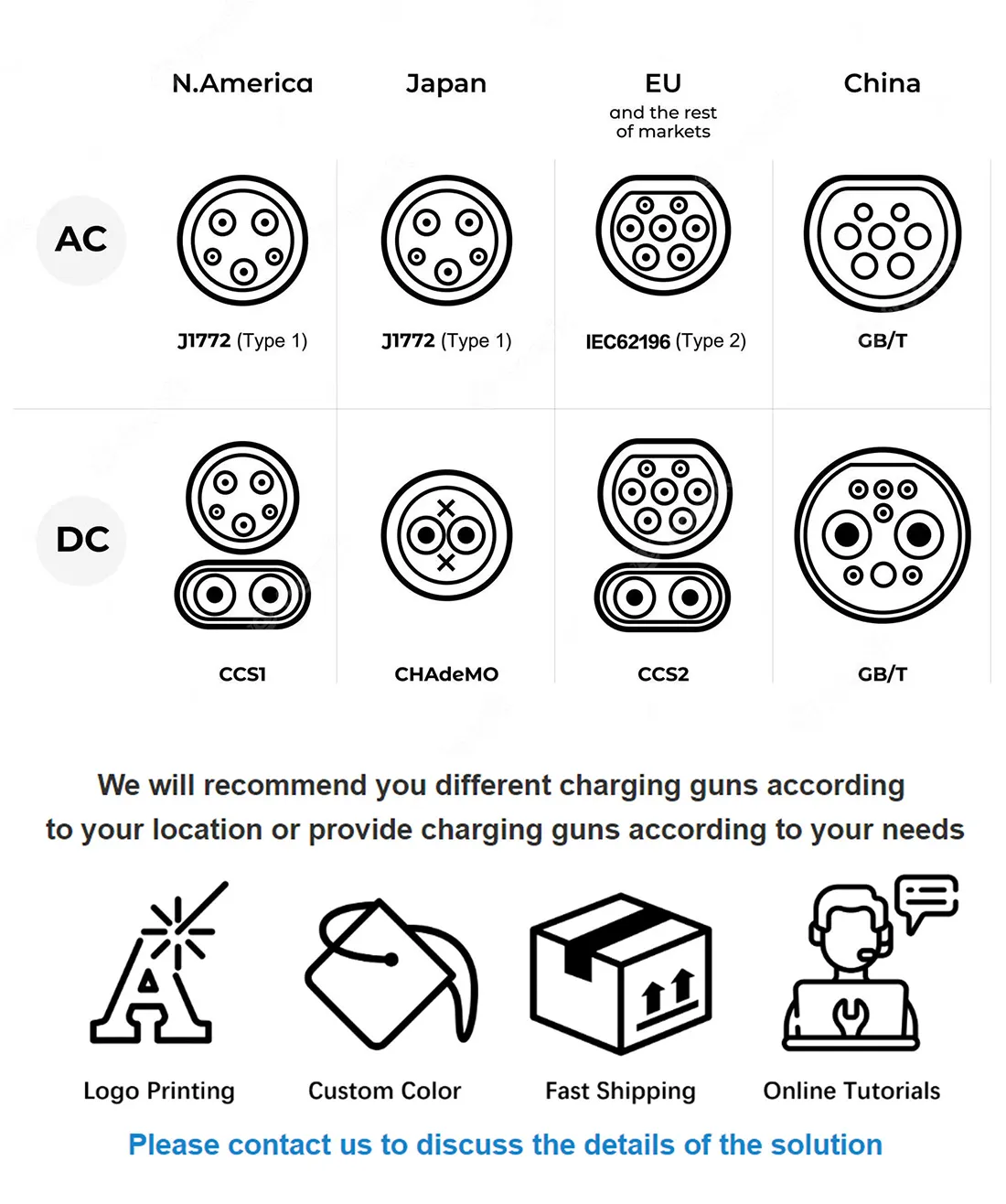

Întrebați despre opțiunile de conectare după plasarea comenzii. Construim CCS1, CCS2, CHAdeMO, GB/T și NACS pe aceeași platformă.

Timp de livrare: 15-20 de zile lucrătoare standard, 25-30 cu branding personalizat. MOQ 1 unitate standard, 50 pentru culoare sau logo personalizat.

Garanție: doi ani inclusiv modulele de putere, extinsă la trei sau cinci la punctul de comandă.

Condiții de ambalare, greutăți și livrare

Cutia de export cu o singură unitate măsoară aproximativ 540 × 750 × 330 mm la aproximativ 45 kg brut, placă cu cinci straturi, cu spumă EPE și o căptușeală etanșă pentru umezeală care conține desicant.

Douăsprezece unități pe palet pe cheresteaua tratată termic fără fumigație, legată și învelită. Un container de 20 de picioare deține aproximativ 96 de unități paletizate; un cub înalt de 40 de picioare durează aproximativ 200.

Cităm EXW, FOB Ningbo sau Shanghai, CIF și DDP în cea mai mare parte a Europei și a Golfului. Probele se deplasează prin aer sau expres în 5-7 zile. Hârtii furnizate: factură comercială, listă de ambalare, declarație de conformitate CE, raport de testare serializat și certificat de origine în cazul în care destinația cere.

Angajamente post-vânzare

Garanție de doi ani care acoperă modulele de putere, electronica de control, contorul, contactoarele și HMI.

Codurile de eroare citite de la distanță prin OCPP unde este conectat site-ul, ceea ce rezolvă majoritatea problemelor fără o vizită la site.

Piese de schimb expediate în 48 de ore de la confirmare; Tranzit de 3-5 zile lucrătoare prin DHL sau FedEx.

Întreținere anuală recomandată: verificarea ventilatorului și a filtrului, inspecția garniturii, verificarea cuplului terminalului, verificarea la fața locului contorului. Procedura este documentată în manual.

Asistență gratuită pentru punerea în funcțiune de la distanță pentru prima instalare la orice site nou, prin apel video cu inginerul nostru.

Erori de operare care costă bani pe operatori

Greșit: se face publicitate „încărcare rapidă de 30 kW” fără a o califica. Dreapta: indicați timpi reali de sesiune. Șoferii care așteaptă 20 de minute și așteaptă 70 lasă recenzii proaste care costă mai mult decât diferența de tarif.

Greșit: se instalează fără a verifica echilibrul de fază la nivel global. Dreapta: distribuiți mai multe unități în faze; sarcina dezechilibrata declanseaza sursa si scurteaza durata de viata a contactorului.

Greșit: montarea unității acolo unde cablul trebuie să traverseze o bandă de rulare. Dreapta: poziționați astfel încât pistolul să ajungă la admisia vehiculului fără ca cablul să se afle sub o roată. Deteriorarea cablului este cea mai comună reparație fără garanție.

Greșit: lăsarea tarifului implicit în vigoare după punerea în funcțiune. Dreapta: configurați și testați încărcarea o dată. Operatorii au curent electric gratuit de săptămâni pentru că nimeni nu a verificat.

Greșit: ignorând filtrul ventilatorului timp de un an. Dreapta: curățați trimestrial pe locurile cu praf. Fluxul de aer restricționat provoacă revenirea termică, iar utilizatorii se confruntă cu o încărcare lentă.

Feedback-ul operatorului

Un lanț de supermarketuri din Croația a pus opt unități în patru magazine în 2025. Managerul lor de facilități a raportat o utilizare medie de puțin sub trei sesiuni pe zi pe zi în luna a șasea și a subliniat că suportul de perete le permite să folosească pereții perimetrali existenți în loc să predea locurile de parcare în dulapuri.

O cooperativă de taxiuri din Baku a cumpărat cinci. Feedback-ul lor a fost specific și merită transmis: șoferii doreau ca ecranul să fie ușor înclinat în jos pentru a fi lizibil în timp ce stau aproape de unitate, așa că am ajustat geometria suportului în ordinea repetată.

Un antreprenor de logistică din Turcia care gestionează douăsprezece unități în trei depozite a remarcat că carcasa comună cu modelele de 20 kW și 40 kW își reduce piesele de schimb ținând la un set de ventilatoare, un contactor și un ecran pentru întreaga proprietate, mai degrabă decât trei kituri separate.

Întrebări frecvente

Î: Câte mașini pe zi poate servi o unitate?

R: Șase până la opt mașini de pasageri într-o sesiune de 20-80% cu timp de schimbare realist, presupunând cerere continuă într-o zi de tranzacționare.

Î: Ce curent de intrare consumă?

R: Aproximativ 45 A pe fază pe o sursă trifazată de 380 V la ieșire maximă. Verificați capacitatea plăcii înainte de a comanda multiple.

Î: Este suficient 30 kW pentru furgonetele electrice?

R: Pentru noapte sau timp de mai multe ore, da. Pentru o schimbare rapidă la mijlocul schimburilor pe pachetele mari, uitați-vă la 60 kW sau mai mult.

Î: Se pot încărca două vehicule simultan?

R: Nu, aceasta este o unitate cu o singură armă. Încărcarea simultană cu mai multe arme începe cu dulapurile noastre de alimentare de tip split.

Î: Funcționează cu o instalație solară și de stocare?

R: Da, prin sistemul de management al energiei de pe amplasament. Spuneți-ne invertorul și platforma EMS și vă vom confirma calea de integrare.

Î: Cum se gestionează facturarea?

R: Contorizarea de nivel 1.0 alimentează back-office-ul OCPP; alternativ, rulați-l autonom cu carduri RFID și reconciliați din jurnalul de sesiune intern.

Î: Ce întreținere are nevoie?

R: Verificare trimestrială a filtrului și a ventilatorului pe locurile cu praf, inspecție anuală a garniturii și a cuplului. Fără piese consumabile în afara filtrelor.

Î: Pot marca carcasa?

R: Da — culori personalizate și grafică pe ecran de la 50 de unități, fără taxe de scule pentru schimbările de culoare, termen de livrare de 25-30 de zile lucrătoare.
