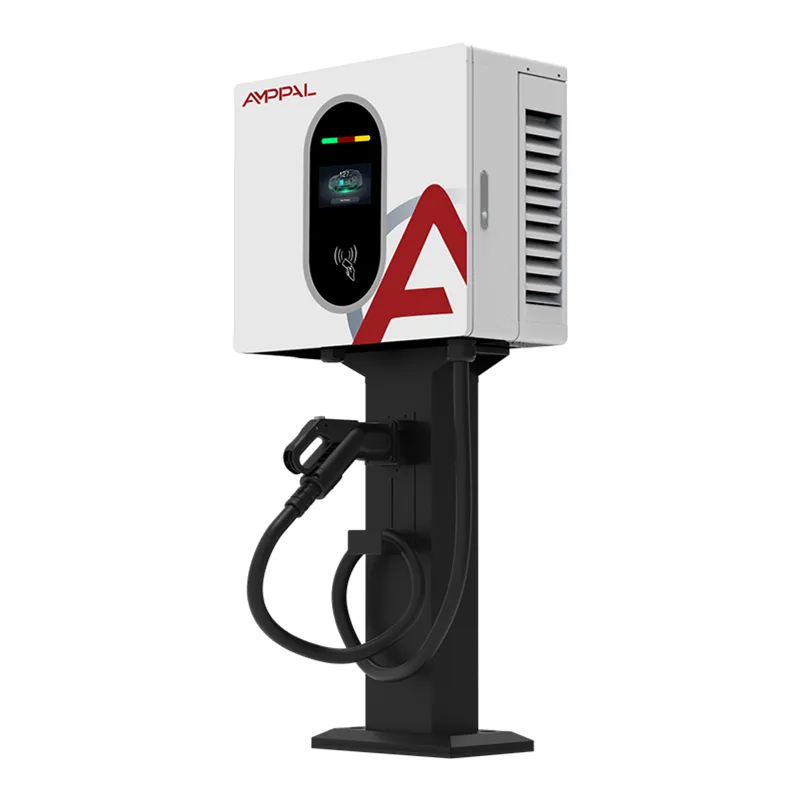

Încărcător DC EV de mare putere de 40 kW pentru depozitele de flote

Cea mai mare putere pe care o vom pune pe un zid

Patruzeci de kilowați este plafonul practic pentru montarea pe perete și suntem direct de ce. Mai presus de aceasta, puterea termică și masa unitară fac din suportul de perete răspunsul ingineresc greșit - ajungeți cu o cutie grea, constrângeri de ventilație forțată și o fixare structurală pe care majoritatea proprietarilor de clădiri vor refuza să o accepte. AF-DC-040-B-A-O-2-H se află chiar la limita respectivă.

Ceea ce primești pentru a rămâne sub ea este semnificativ. Fără soclu de beton, fără șanț pentru cabluri, fără pierderea unui loc de parcare pentru încărcătorul în sine și nicio modificare permanentă a unei suprafețe pe care este posibil să o închiriați. Într-o parcare subterană cu un tavan de 2,2 metri, o unitate montată pe perete este adesea singura opțiune care funcționează fizic.

Ieșirea este de 0-133A la 200-1000VDC - aceeași fereastră de tensiune ca și dulapurile noastre de 60kW și 120kW, dintr-o cutie care ocupă o suprafață mai mică a peretelui decât un radiator de uz casnic.

Ce montaj pe perete te salvează de fapt

Fără lucrări civile: un dulap pe podea are de obicei nevoie de o fundație, de rutare a conductelor și de reinstalare. Montarea pe perete elimină complet această linie din costul proiectului.

Fără loc de parcare pierdut: un dulap de podea plus spațiul său de siguranță consumă suprafața utilă. Fixat la un perete sau o coloană, unitatea nu ia niciunul.

Fezabil sub tavane joase: la 660 mm înălțime pe un suport, se potrivește parcărilor de la subsol unde un dulap de 1,9 metri nu poate trece de restricția de înălțime a rampei.

Instalare reversibilă: la spațiile închiriate unitatea se desprinde de perete și fixările sunt remediate. Mulți proprietari vor aproba acest lucru atunci când ar refuza lucrările de teren.

Aceeași amprentă de 450 × 660 × 240 ca modelele noastre de 20 kW și 30 kW: site-urile cu putere mixtă au un design de suport și o listă de piese de schimb.

Ieșire de 133 A la gama de tensiune completă: curentul nominal se menține la 800 V, mai degrabă decât să se oprească, ceea ce este locul în care concurenții specificați subțiri nu se opresc.

Specificatii tehnice

Site-uri unde acest model este singurul potrivit

Parcari subterane si cu mai multe etaje: inaltimea tavanului si degajarea rampei exclud dulapurile de podea; montarea pe coloană se potrivește bine acestei unități.

Curți de vânzare cu amănuntul închiriate: chiriașii care nu pot depăși terenul doresc încă încărcare DC la fața locului.

Centrele istorice sau cu restricții de planificare: autoritățile care refuză mobilierul stradal nou vor permite adesea o unitate fixată pe perete pe o structură existentă.

Benzinări urbane compacte: zona curții este deja dedicată insulelor de combustibil și circulației; spațiul peretelui de pe clădirea magazinului este liber.

Clădiri de depozit cu o placă trifazată existentă pe perete: cabluri scurte, forță de muncă minimă, punere în funcțiune rapidă.

Design termic la limita de montare pe perete

Un convertor de 40 kW care funcționează cu o eficiență de 95% disipează aproximativ doi kilowați sub formă de căldură. Într-un dulap de podea, căldura are un volum mare și un coș de fum înalt pentru a lucra. Pe un perete nu ai niciunul, așa că calea fluxului de aer trebuie mai degrabă proiectată decât presupusă.

Admisia este scăzută pe carcasă, evacuarea este ridicată, iar deflectorul intern ține aerul fierbinte departe de electronicele de control și de contor - componente a căror precizie variază atunci când se gătesc. Ventilatoarele sunt controlate la temperatură și funcționează atât de greu cât cer condițiile, ceea ce menține, de asemenea, unitatea acceptabil de silențioasă într-un bloc rezidențial.

Rollback-ul de ieșire este mai degrabă progresiv decât binar. Dacă temperatura ambientală și sarcina împing temperatura modulului spre limita sa, încărcătorul reduce treptat curentul și sesiunea durează pur și simplu mai mult. Nu se împiedică și nu aruncă șoferul. Acest comportament contează cel mai mult în parcările de subsol închise cu schimb de aer limitat, care este exact locul unde sunt instalate aceste unități.

Înregistrări de testare și certificare

Conformitate cu EN IEC 61851-1:2019 și EN IEC 61851-23:2014; Documentația CE și raportul de testare serializat sunt livrate cu fiecare unitate.

Înmuiere termică extinsă specifică acestui model — sarcină completă de 40 kW menținută în timp ce temperaturile carcasei și modulului sunt înregistrate, deoarece aceasta este cea mai mare densitate de căldură din gama noastră montată pe perete.

Testarea rezistenței dielectrice și a rezistenței de izolație 100%.

Verificarea contorului față de o referință calibrată; Precizie de nivel 1.0 confirmată pe unitate și înregistrată în raport cu numărul de serie.

Verificare IP54 și pulverizare cu sare de 96 de ore pe finisajul carcasei.

Datele pentru testul de tracțiune și fixare disponibile la cerere — utile atunci când un inspector de clădiri solicită o justificare structurală înainte de a aprobarea instalației.

Etape de fabricație

1. Verificarea componentelor la intrarea mărfurilor: module de putere, contactoare, contor, conectori și ventilatoare verificate conform specificațiilor.

2. Perforarea CNC și formarea prin presare a panourilor de incintă; deschiderile pentru fluxul de aer fac parte din programul de perforare, care nu sunt forate ulterior.

3. Sudarea robotică a interfeței cadrului și suportului, urmată de finisarea cusăturilor.

4. Pregătirea suprafeței și acoperire cu pulbere electrostatică cu întărire la cuptor.

5. Ansamblu grup motopropulsor — module, bare colectoare și deflectoare interne instalate; toate bornele de alimentare sunt strânse și marcate cu martor.

6. Ansamblu de control și măsurare, traseul cablajului păstrat departe de calea aerului cald.

7. Încărcarea firmware-ului, calibrarea senzorului, verificarea contorului față de referință.

8. Funcționare termică extinsă la sarcină completă, testare de siguranță, verificare IP, apoi ambalare de export.

40kW pe un perete sau 60kW pe podea?

Aceasta este decizia pe care o iau majoritatea cumpărătorilor la acest nivel de putere, așa că iată citirea noastră sinceră despre aceasta.

Alegeți unitatea de perete de 40 kW atunci când spațiul de podea este indisponibil, lucrările de teren sunt interzise sau neeconomice, înălțimea tavanului este restricționată sau instalația trebuie să fie reversibilă. Consumă aproximativ 60 A pe fază, pe care multe plăci comerciale existente le pot găzdui fără un upgrade.

Alegeți o unitate pe podea de 60 kW atunci când aveți spațiu și capacitatea de aprovizionare, doriți operarea cu două arme sau aveți nevoie de sesiuni mai scurte pentru un curți public. Per kilowatt livrat este de obicei cea mai bună valoare, iar întreținerea unui dulap de podea este mai ușoară - tehnicianul lucrează în picioare mai degrabă la nivelul solului decât pe o platformă. Dacă ambele opțiuni sunt cu adevărat deschise pentru dvs., unitatea de podea este în mod normal cea mai puternică cumpărare. Acest produs își câștigă locul atunci când nu sunt.

Cum ne specificăm împotriva unităților concurente de 40 kW

Curent la tensiune înaltă: deținem 133A pe toată fereastra de 200-1000VDC. Solicitați aceeași cifră la 800V de la orice alternativă înainte de a compara prețurile.

Comportament termic sub derating: întrebați ce se întâmplă la 45°C ambiant într-un spațiu închis. Rollback progresiv menține sesiunile în desfășurare; o călătorie grea nu.

Măsurare: Nivel 1.0 ca standard, calibrare înregistrată pe număr de serie.

Documentație structurală: datele de testare la tragere ale suportului furnizate, care scurtează aprobarea clădirii în spațiile comerciale.

Condiții comerciale: MOQ 1 unitate standard cu termen de livrare de 15-20 de zile lucrătoare; 50 de unități și 25-30 de zile lucrătoare pentru branding personalizat. Garantie de doi ani, extensibila.

Planificarea ambalajului, greutății și transportului

Fiecare unitate se livrează într-o cutie cu cinci straturi de aproximativ 540 × 750 × 330 mm, greutate brută de aproximativ 52 kg. Acesta este cel mai greu dintre cele trei modele montate pe perete, așa că planificați manipularea mecanică sau două persoane la punctul de instalare.

Zece unități per palet de export pe cheresteaua tratată termic fără fumigație, legată și învelită. Un container de 20 de picioare are aproximativ 80 de unități paletizate, un cub de 40 de picioare înalt de aproximativ 170 de unități.

Termenii disponibili sunt EXW, FOB Ningbo sau Shanghai, CIF și DDP pentru majoritatea destinațiilor europene și din Golf. Unitățile de probă trec prin aer sau curier rapid în 5-7 zile. Documentele de expediere includ factura comerciala, lista de ambalare, declaratie de conformitate CE, raport de testare serializat si certificat de origine la cerere.

Asistență și piese reparabile

Garanție de doi ani pentru modulele de putere, panoul de control, contorul, contactori, ventilatoare și ecran.

Ventilatoarele sunt tratate ca un articol care poate fi reparat și pot fi înlocuite la fața locului în mai puțin de treizeci de minute cu unitatea izolată - fără întoarcere la fabrică.

Preluare la distanță a codului de eroare prin OCPP pe site-urile conectate; majoritatea diagnosticelor sunt finalizate fără o vizită.

Piese de schimb expediate în 48 de ore de la confirmarea defecțiunii, 3-5 zile lucrătoare prin curier rapid.

Curățarea trimestrială a filtrului este singura sarcină de întreținere care contează cel mai mult la acest model, având în vedere densitatea termică a acestuia. Manualul documentează procedura cu fotografii.

Greșeli de instalare specifice unei unități de perete de 40 kW

Greșit: fixarea la blocuri ușoare sau la o pereți despărțitori. Dreapta: beton armat, zidărie solidă sau un cadru de oțel special construit. Unitatea depășește 45 kg înainte de atașarea cablului și a pistolului.

Greșit: instalarea într-un subsol etanș, fără evaluarea ventilației. Dreapta: confirmați schimbul de aer în spațiu. Doi kilowați de căldură continuă într-o cameră închisă ridică temperatura ambiantă și declanșează revenirea.

Greșit: montarea unității deasupra înălțimii capului pentru a economisi spațiu. Dreapta: țineți ecranul la nivelul ochilor și tocul pentru pistol la îndemână confortabilă. Ergonomia incomodă generează apeluri de asistență și cabluri deteriorate.

Greșit: subdimensionarea cablului de alimentare pentru o lungime de patruzeci de metri sau mai mult. Dreapta: calculați căderea de tensiune pe traseul real la 60A pe fază, nu doar capacitatea de purtare a curentului.

Greșit: etanșarea unității de o adâncitură de perete fără spațiu liber în spate. Dreapta: urmați distanța dintre paranteze. Spațiul liber din spate face parte din designul de răcire, nu o preferință de instalare.

Rapoarte de pe site-urile instalate

Un operator de centru comercial din Istanbul a instalat șase unități pe coloane de subsol în 2025, după ce o propunere de podea a eșuat sondajul înălțimii rampei. Inginerul lor de proiect a raportat că punctul tehnic decisiv a fost comportamentul de deplasare termică - subsolul este cald în august și au experimentat călătorii grele cu echipamentul unui furnizor anterior.

O sucursală de închiriere de mașini de pe aeroportul din Tbilisi are patru unități sub un baldachin. Supraveghetorul flotei lor a remarcat că 133A este suficient pentru a întoarce un vehicul returnat între închirieri și că suportul de perete a menținut toate cele patru compartimente pe deplin utilizabile, ceea ce nu ar avea un aspect al unui dulap.

Un instalator din Germania, care a montat mai mult de douăzeci de acestea în blocuri rezidențiale, a ridicat un punct consistent de feedback: documentația de testare a suportului este cea care le face aprobată de conducerea clădirii și el solicită acest lucru pentru fiecare proiect.

Întrebări frecvente înainte de cumpărare

Î: Poate peretele să-l suporte?

R: Unitatea are aproximativ 45 kg. Este necesară zidărie solidă sau beton armat; La cerere, furnizăm date de test de tragere pentru suport.

Î: Ce curent de alimentare are nevoie?

R: Aproximativ 60A pe fază la 380V trifazic la sarcină maximă.

Î: Va funcționa într-o parcare subterană închisă?

R: Da, sub rezerva unei evaluări de ventilație. Risipește aproximativ 2 kW de căldură în mod continuu la sarcină maximă.

Î: Cât de rapidă este o sesiune?

R: Aproximativ 45-55 de minute pentru 20-80% la un pachet tipic de 60 kWh, în funcție de ceea ce acceptă BMS-ul vehiculului.

Î: Este 40kW cea mai mare unitate montată pe perete pe care o faceți?

A: Da. Deasupra, construim unități pe podea, deoarece montarea pe perete nu mai este soluția inginerească potrivită.

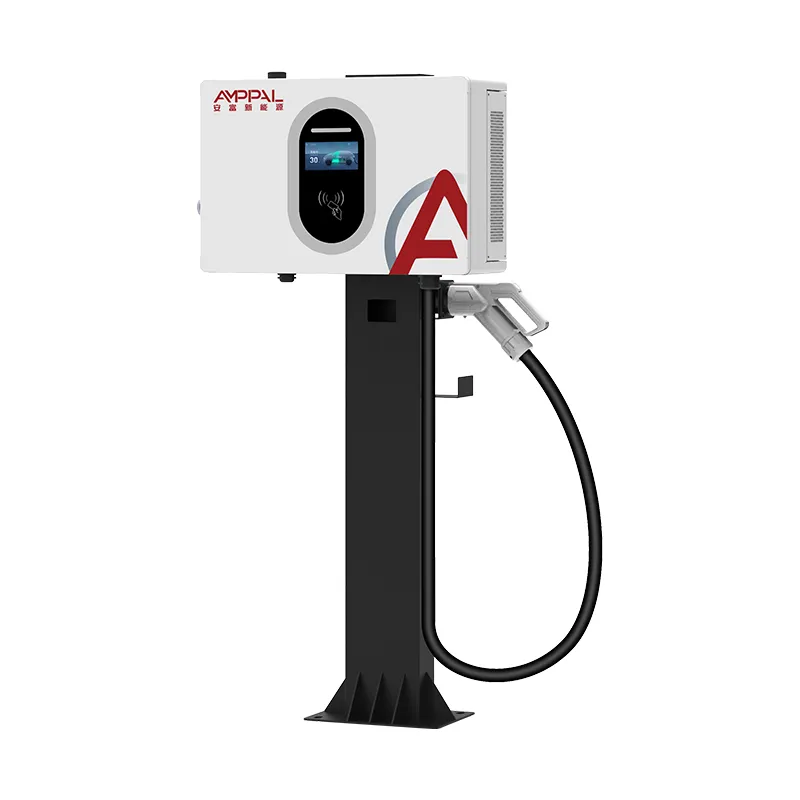

Î: Poate fi montat pe stâlp?

R: Da, cu kitul nostru de montare pe stâlp, cu condiția ca stâlpul să fie evaluat pentru sarcină. Specificați la momentul comenzii.

Î: Acceptă arme duble?

R: Nu. Este cu o singură armă. Pentru încărcarea simultană a mai multor vehicule, uitați-vă la dulapurile noastre de alimentare de tip split.

Î: Care este nivelul de zgomot într-o clădire rezidențială?

R: Ventilatoarele sunt controlate cu viteză și sunt silențioase la sarcină parțială. În condiții de încărcare completă susținută într-un spațiu restrâns, așteptați-vă la un zgomot comparabil cu cel al unui condensator de aer condiționat exterior.
