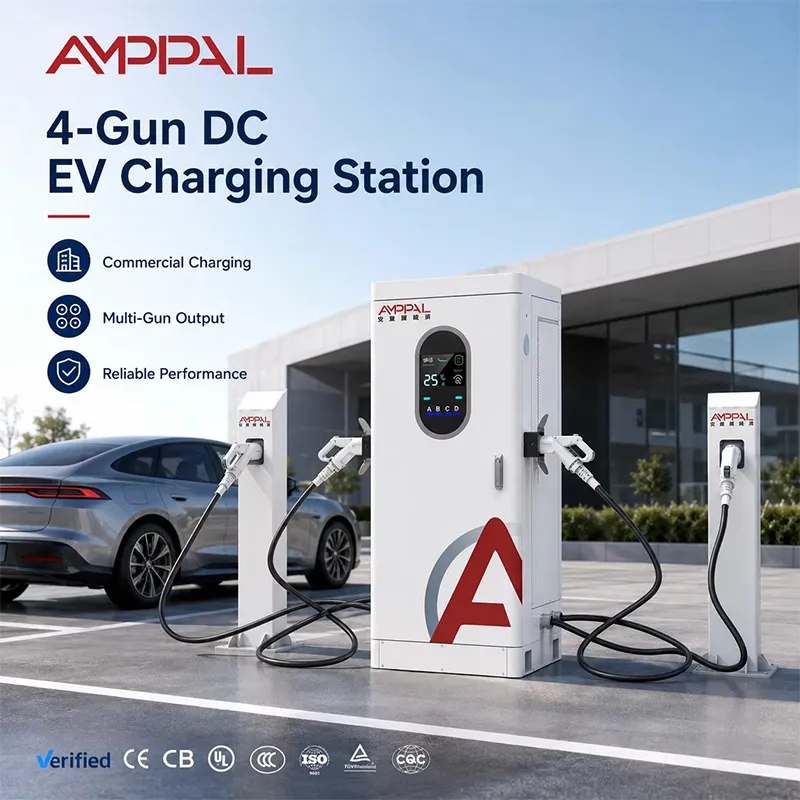

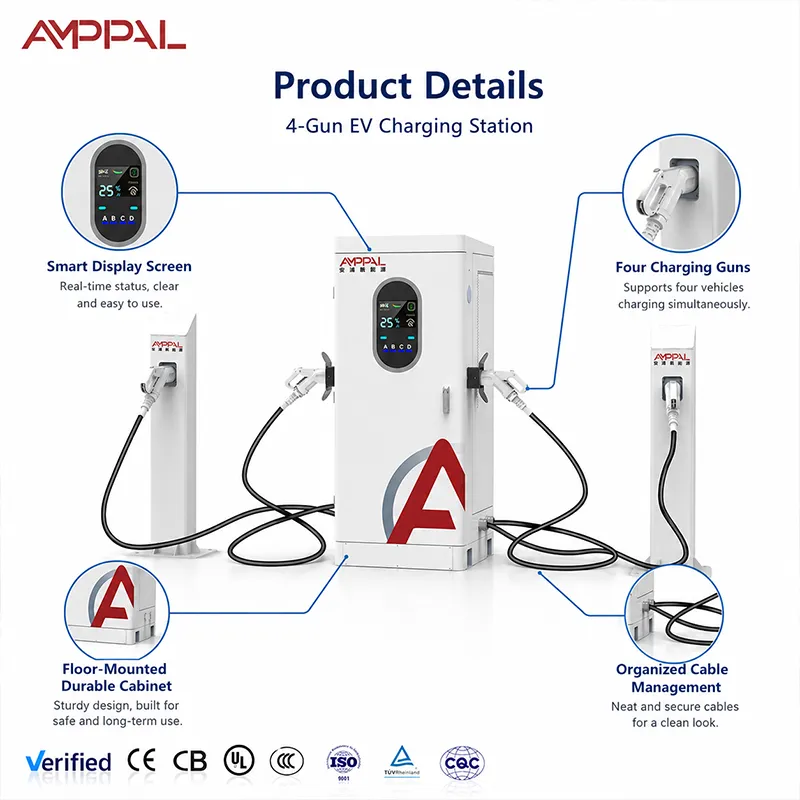

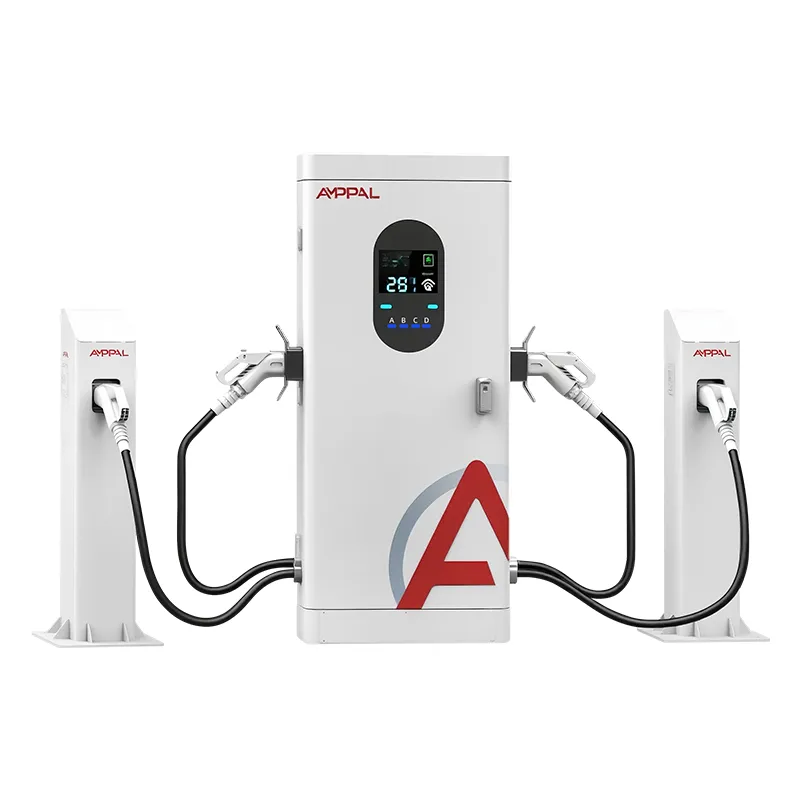

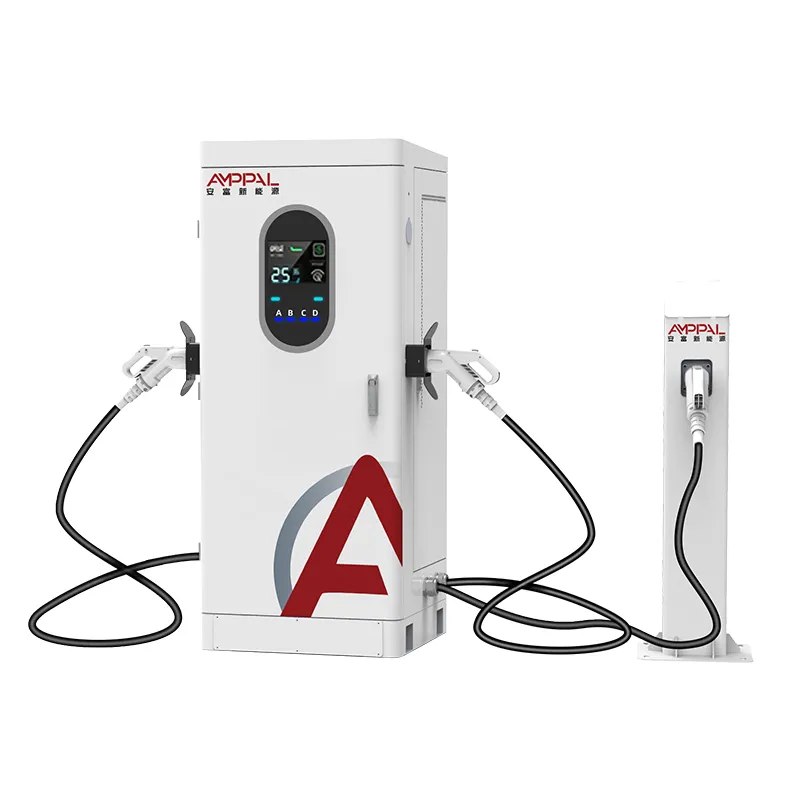

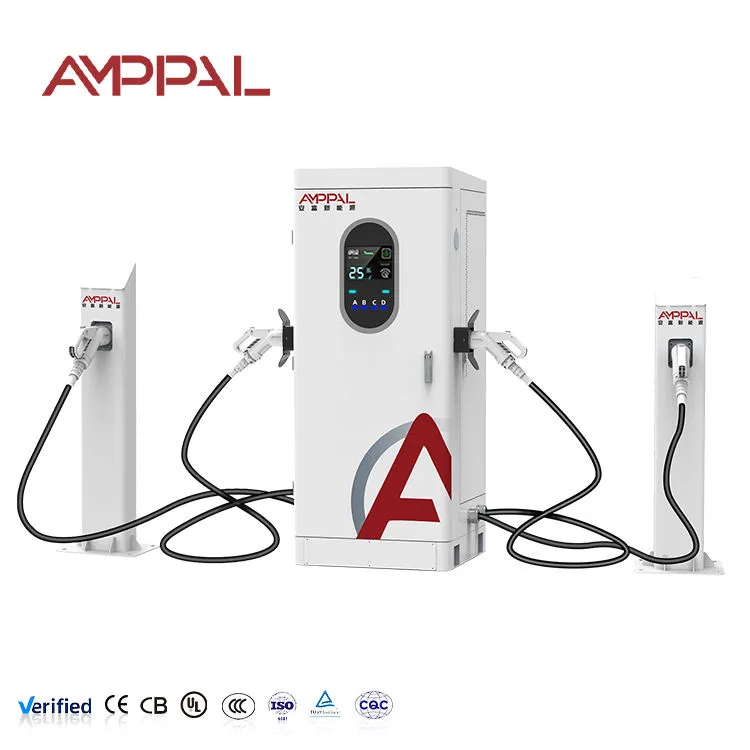

Stație de încărcare rapidă EV DC cu mai multe conectori de 160 kW pentru flote comerciale

Ce 160 kW repartizați peste patru arme vă cumpără

Majoritatea constructorilor de stații încep cu întrebarea greșită: „cât de mare este încărcătorul?” în loc de „câte vehicule trebuie să servească pe zi?” Această pagină face aritmetica pe care ar face-o un bancher înainte de a semna. AF-DC-160-Y-D-Z-4-H este un dulap DC integrat cu patru tunuri — 160 kW de ieșire, pozițiile A/B/C/D, o intrare de 380 V — și întregul său argument economic este că numărul de arme, nu puterea de vârf, stabilește plafonul de venituri. Un singur pistol de 160 kW servește câte o mașină la un moment dat.

Gândiți-vă la asta ca la asigurarea capacității. Mașinile care sosesc la o stație adevărată sunt o loterie: un taxi care vrea 40 de minute, un navetist care vrea 20, un camion care vrea 90. O unitate cu o armă serializează acea loterie - fiecare mașină își așteaptă rândul.

Argumentele economice pentru patru arme în loc de unul

Aceeași putere, până la patru sesiuni concomitente: acest cabinet și un singur pistol de 160 kW consumă aceeași alimentare; cabinetul oprește doar o mașină să blocheze întreaga coadă.

Utilizarea armelor crește deoarece bara pentru a ocupa un pistol este mai scăzută: orice mașină poate lua orice poziție, în timp ce o bandă rapidă de numai 800 V respinge definitiv mașinile mai vechi de 400 V.

Timpul mediu de așteptare scade fără a cumpăra mai multă rețea: teoria cozilor în practică — patru servicii scurte înving un serviciu lung pentru aceeași energie.

Țintele de venit pe armă sunt mai ușor de atins: 160 kW împărțit la patru arme reprezintă o medie de 40 kW pe poziție, iar o zi de sesiuni stabile plătește mai bine decât același kWh printr-un singur pistol.

Cost de instalare mai mic per vehicul deservit: un dulap, un alimentator, o fundație, o înregistrare OCPP - față de două unități cu un singur pistol.

Plafonul de 250A este suficient de generos: la 400V un pistol singur poate trage 100kW; la 800V, o mașină singură durează până la 160kW. Piscina este rareori blocajul în traficul mixt.

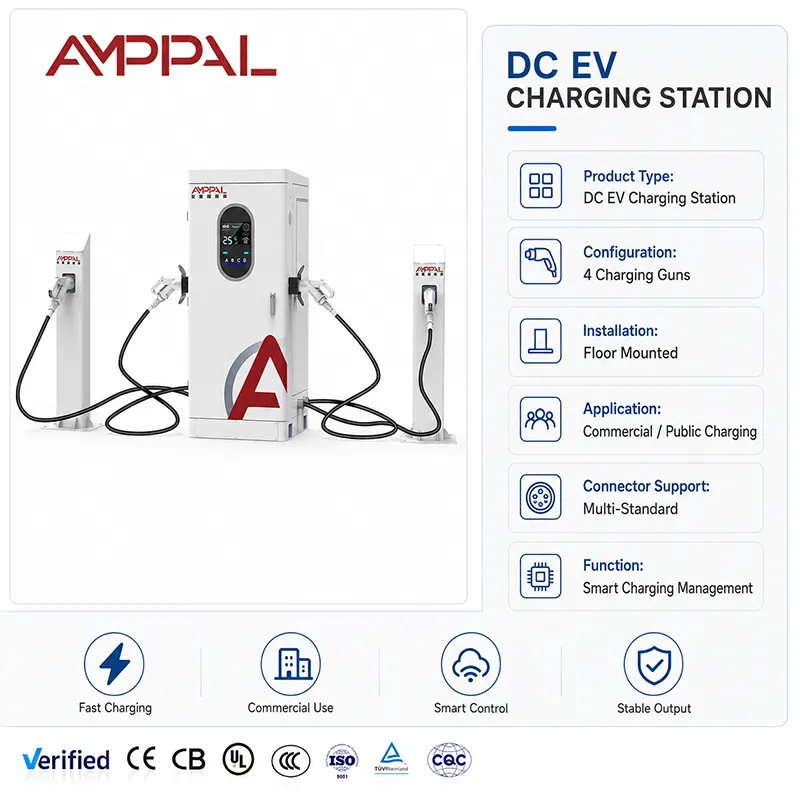

Specificatii tehnice

Tipuri de site unde numărul de arme depășește puterea unității

Parcarea la locul de muncă și la depozit, unde mașinile stau timp de 30-90 de minute — timpul de așteptare este suficient de lung pentru ca media de 40 kW să nu fie un compromis.

Loturi municipale la marginea trotuarei sau supermarketuri cu sosiri imprevizibile.

Site-uri cu o limită rigidă a rețelei: 160 kW este adesea cel mai mare consum pe care o tolerează o alocație modestă fără o modernizare a transformatorului.

Stații de alimentare în franciză adăugând primele lor insule EV pe capacitatea electrică existentă.

Parcuri auto ale căror vehicule sunt clasa 400V; aspectul cu patru arme menține fiecare vehicul încărcat fără o bandă de înaltă tensiune.

Cum o piscină de 160 kW servește patru vehicule în secvență

Dulapul menține piscina la 160 kW în total și o distribuie după regula stabilită de tine - primul venit, primul servit, chiar împărțit sau cu prioritate. Sub împărțire uniformă, patru tunuri ocupate funcționează fiecare aproape de 40 kW; o mașină de 50 kWh care se alătură la o stare de încărcare de 40% pleacă în aproximativ 60-75 de minute.

Detaliul banilor este utilizarea. Un încărcător cu o armă de 160 kW nu câștigă nimic când este inactiv; acest cabinet câștigă ceva ori de câte ori oricare dintre cele patru poziții este ocupată. Rulați aritmetica cu propriul tarif: 40 de ședințe pe zi cu o medie de 20 kWh fiecare este 800 kWh prin cabinet.

Datele de sesiune revin pentru fiecare armă peste OCPP 1.6/2.0, așa că urmăriți utilizarea săptămânală de săptămână și mutați regulile de alocare atunci când o poziție are performanțe slabe. Această buclă de feedback este diferența dintre deținerea unui încărcător și deținerea unei linii de venituri.

Ce acoperă de fapt rapoartele noastre de testare

Teste de tip EMC și dielectric în dulap complet, nu eșantioane numai pentru module - dosarul pe care un ofițer european de licitații chiar dorește să îl citească.

Pulverizare de sare de 96 de ore pe carcasa IP54 și carcasa pistolului, cu fotografii în interiorul raportului.

O rulare termică de 50C care arată unde producția scade, astfel încât planul de amplasament nu descoperă niciodată limita în august.

Verificarea pătrunderii IP54 pe garnituri și glande, plus șoc mecanic pe carcasă.

Certificate CE, TUV, UL, CB și CCC actuale și disponibile la cerere, cu fișa de testare serializată conform construcției pe unitate.

Cum 1 milion de unități pe an de capacitate mențin timpii de livrare la 15-20 de zile lucrătoare

1. Tablă: tăiere cu laser TRUMPF și presă frână CNC în Yueqing; carcasa începe ca o bobină de oțel, nu o piesă de catalog.

2. Acoperire cu pulbere cu prelevare discontinuă de pulverizare de sare.

3. PCBA pe linia DC dedicată — podelele de asamblare AC și DC sunt separate, astfel încât sculele și curățenia nu se amestecă niciodată.

4. Ansamblu bară și modul de putere cu scule controlate de cuplu; fiecare articulație este înregistrată.

5. Cablaj cu patru tunuri: contactori pe poziție, măsurare și detensionare.

6. Testare de strângere de mână a firmware-ului și OCPP pe o platformă de testare.

7. Încărcare completă pe un banc de încărcare, înregistrată pe dulap.

8. QC final, serializare și predare la ambalare - acesta este motivul pentru care cotația standard spune 15-20 de zile lucrătoare și de ce, de obicei, îl depășim.

Ghid de dimensionare: Când 160kW bate 2x80kW sau un singur 160kW

Comparați trei opțiuni de pe site-ul dvs. Un singur pistol de 160 kW: cel mai ieftin cabinet, cea mai bună experiență cu un singur vehicul, cel mai prost comportament la coadă. Două unități cu un singur pistol de 80 kW: două benzi, dar fiecare limitează aproape 80 kW și plătiți pentru două alimentatoare și două fundații. Un cu patru tunuri de 160 kW: patru benzi de la un alimentator; o mașină singură ajunge încă până la 160kW (250A plafon permite la 800V).

Când nu: dacă șoferii dvs. sunt toți camioane care au nevoie de peste 150 kW pe sesiune, patru benzi cu o medie de 40 kW sunt forma greșită - cumpărați unități mari dedicate. Dacă sesiunile trebuie să se termine sub 15 minute, nimic din clasa de 160 kW nu rezolvă asta. Și dacă site-ul dvs. nu vede niciodată mai mult de două mașini simultan, o unitate cu două arme costă mai puțin.

Cinci fapte contractuale despre care cumpărătorii le întreabă mai întâi

Timp de livrare: 15-20 de zile lucrătoare de la depunere și aprobarea operei de artă - scris în cotație, nedescoperit ulterior.

MOQ: specificat pe model în cotație; unitățile de eșantion sunt expediate mai întâi, astfel încât declarația de calitate poate fi testată înainte de volum.

Garanție: doi ani, la nivel de modul și pistol — piesele care se defectează, nu vopseaua.

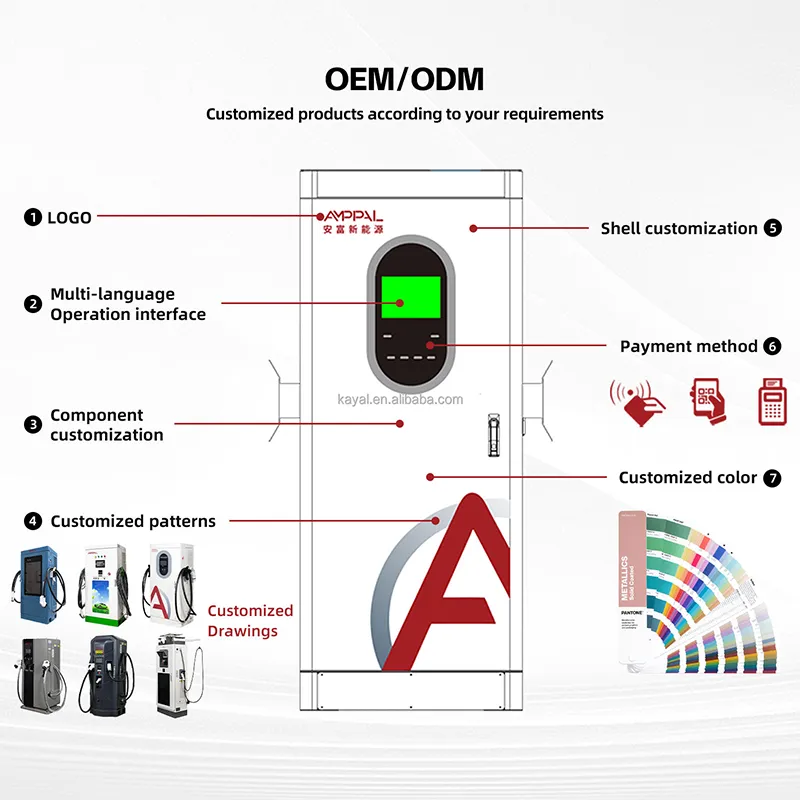

Personalizare: branding OEM, culoare, etichete de arme și denumire backend la momentul comenzii; fabrica a făcut OEM/ODM pentru cumpărători din peste 40 de țări.

Scară de referință: peste 1 milion de unități livrate până în 2024, peste 200 de stații operate de propria noastră echipă, 500 de unități răcite cu lichid pentru Saudi NEOM — fabrica are piele în joc.

Livrarea unui dulap de 1820x750x735 fără dramă

Plicul cutiei este de aproximativ 2,0 x 0,95 x 1,0 m, inclusiv compartimentele pentru arme căptușite cu spumă; dulapul se deplasează în poziție verticală, pistoalele asigurate împotriva mișcării. Greutatea brută apare pe lista de ambalare, pe care o trimitem înainte ca camionul să plece, astfel încât expeditorul dumneavoastră să poată planifica fără surprize.

Transportul maritim este standard: FOB, CIF, CFR sau DDP din Zhejiang. Un HQ de 40 ft deține șase lăzi la rând conform planului nostru standard de depozitare; Diagramele finale de încărcare sunt confirmate pe comandă deoarece amestecurile variază.

Documentele — factură comercială, listă de ambalare, conosament, certificat de origine — provin de la biroul nostru de export, care este expediat în peste 40 de țări anual. Importatorii pentru prima dată primesc o listă de verificare a documentelor în avans; am văzut ce birouri vamale cer ce.

Termen de doi ani, 48 de ore de expediere a pieselor

Mandat de doi ani. Pentru un operator care rulează numere de utilizare, cifra relevantă este expedierea noastră de piese de 48 de ore, nu durata garanției în sine.

Expediere în 48 de ore cu piese de schimb stocate — ansambluri de arme, module, controlere — de la uzina Yueqing.

Diagnosticare OCPP la distanță pentru probleme de configurare și firmware; majoritatea biletelor se închid fără o vizită la fața locului.

Lista de verificare anuală: curățarea filtrului, re-cuplul barei colectoare, inspecția contactului pistolului - o trimitem la fiecare comandă.

Apel de punere în funcțiune cu un inginer la prima sesiune.

Piese de schimb la nivel de modul păstrate pentru toată fereastra de garanție, deci un modul eșuat este un schimb, nu un bilet de reparație.

Obiceiuri ale operatorilor care prelungesc durata de viață a armei

Greșit: lăsați șoferii să scoată conectorul de cablu. Dreapta: prinderea mânerului și montarea unui semn mic - contactele pistolului sunt un element de uzură, iar garanția de doi ani nu acoperă abuzul.

Greșit: înfășurarea unui cablu de 7 m strâns în jurul tocului pe vreme înghețată. Dreapta: bucle libere și o inspecție cu arc a jachetei pentru fisuri.

Greșit: setarea chiar și split atunci când o armă se află într-o zonă moartă pe care nimeni nu o folosește. Dreapta: verificarea lunară a datelor OCPP pe armă și trecerea unei poziții de utilizare redusă la prioritate sau mutarea regulii acesteia.

Greșit: rularea cabinetului pe un generator fără o legătură neutră-pământ adecvată. Dreapta: o alimentare stabilă AC380V+-15%; diagrama de cablare a manualului acoperă detaliile de legătură.

Greșit: curățarea ecranului tactil cu spray-uri de solvenți. Dreapta: o cârpă uscată din microfibră; solvenții tulburi afișajul pe parcursul unui sezon.

Feedback-ul cumpărătorului de la site-urile de lucru

Un francizat al unei stații de combustibil din Polonia a pus un dulap lângă două unități existente cu o singură armă și a urmărit dulapul cu patru arme depășind ambele câștiguri în timpul vârfurilor de weekend - coada s-a întins pe patru benzi în loc să fie stivuită în spatele uneia. Plângerea lui: implicit împărțirea uniformă a primului firmware a subalimentat zona de taxiuri prioritară, pe care a remediat-o cu o schimbare a regulilor în aplicație.

Un operator de depozit din Mexic conduce peste noapte opt dube de livrare printr-un cabinet. El ne-a spus că timpul de livrare de 15-20 de zile lucrătoare a contat mai mult decât prețul - încărcătorul vechi a murit în decembrie, iar cel nou a fost expediat înainte de vacanța de vacanță. Reclamația: electricianul lui dorea bornele de intrare pe partea stângă; ale noastre stau în partea de jos, așa că trasarea conductelor a durat o oră în plus.

Un cumpărător municipal din Chile a testat unitatea de probă timp de o lună la un depozit de autobuze înainte de a comanda volumul. Expedierea de rezervă de 48 de ore a fost menționată în evaluarea ofertei sale drept motivul pentru care AMPPAL a câștigat. Notă minoră: și-a dorit ca banda LED să aibă un model „rezervat” constant; o notă de firmware a intrat în stocul nostru.

Întrebări privind rentabilitatea investiției la care răspundem la 160kW

Î: Câte mașini pe zi poate servi un dulap cu patru tunuri de 160 kW?

R: Depinde de timpul de așteptare, dar o cifră realistă de planificare este de 30-60 de sesiuni într-o zi de funcționare de 14 ore, cu 20-30 kWh per sesiune în medie. Sub media de 30 kWh, piscina rar sta inactiv pentru mult timp.

Î: 40 kW per pistol este prea lent?

R: Pentru o mașină de 50 kWh de la 20% la 80%, aproximativ 45 de minute la 40kW. Dacă publicul dvs. se așteaptă la sesiuni de sub 30 de minute, măriți-vă - acest cabinet este o piesă economică, nu un record.

Î: O mașină singură de 800 V primește cu adevărat 160 kW?

R: Până la plafonul de ieșire de 250 A — la 800 V, adică 160 kW; la 400V, o mașină singură atinge 100kW. Ecranul arată cifra în direct.

Î: Ce matematică de rambursare recomandați?

R: Venituri de model pe armă: ore ocupate ori puterea medie ori marja tarifului. Rulați-l pentru o armă și pentru patru; cabinetul cu patru arme câștigă de obicei peste aproximativ 15 sesiuni pe zi.

Î: Pot adăuga acest cabinet la un alimentator existent de 160 kW?

R: Da — consumă aceeași alimentare AC380V ca o singură unitate de 160kW. Diferența este pur în interiorul dulapului.

Î: Garanția acoperă armele?

R: Doi ani, module și arme incluse, cu expediere în 48 de ore pentru piese de schimb stocate. Daunele cablurilor cauzate de abuzul șoferului nu sunt acoperite.

Î: Ce se întâmplă dacă site-ul meu depășește 160 kW?

R: Păstrați acest dulap și adăugați un al doilea; fiecare este independent de propriul alimentator. Mulți operatori își construiesc capacitatea în pași de 160 kW exact din acest motiv.

Î: Platforma de încărcare poate fi OCPP 1.6 și 2.0?

R: Ambele sunt acceptate. Testăm strângerea de mână pe platforma dumneavoastră înainte de expediere.
