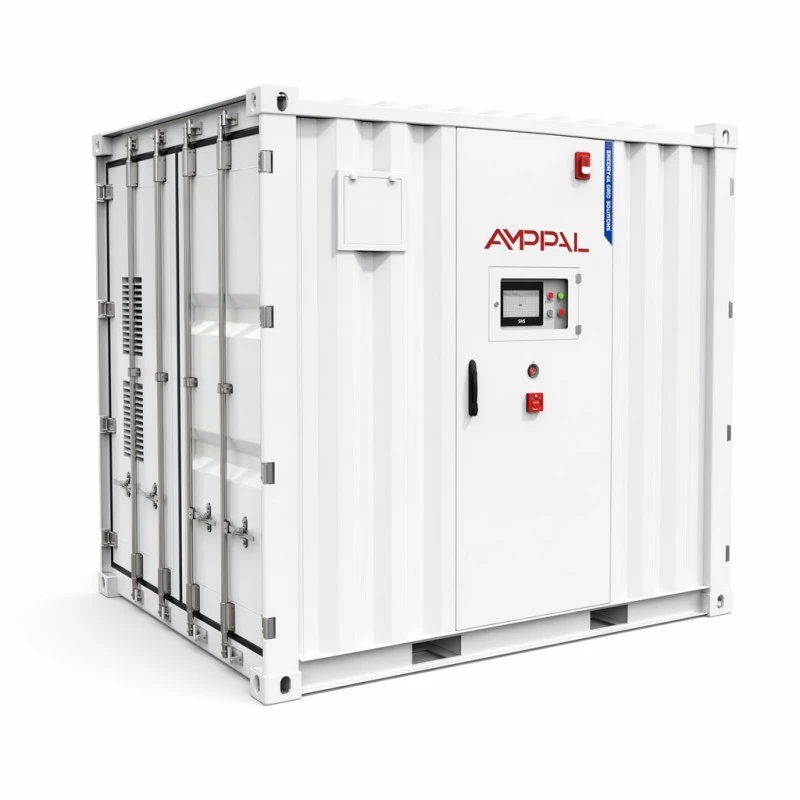

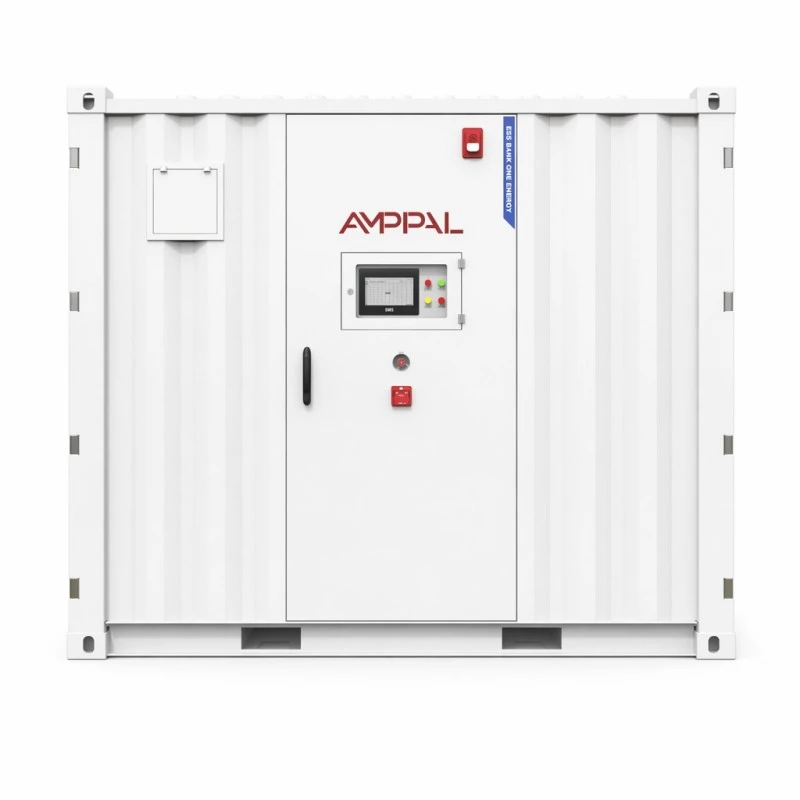

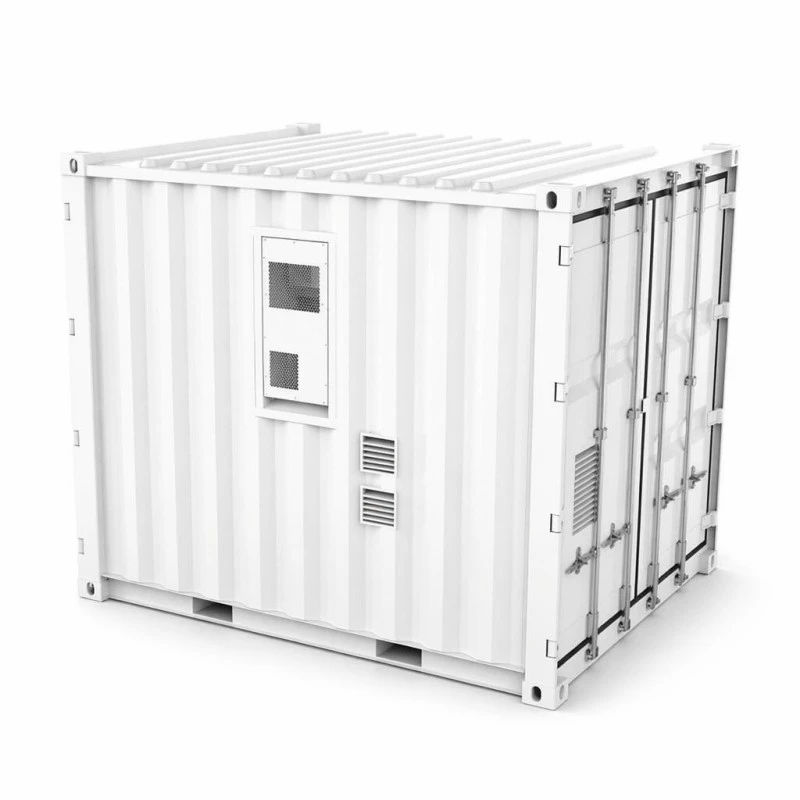

Sistem de stocare a energiei bateriei în containere la scară de utilitate

Ce sosește în camion

Proiectele convenționale cu megawați-oră sunt asamblate la fața locului: pachetele ajung pe paleți, rafturile se ridică, cablurile sunt trase și jumătate din timpul de punere în funcțiune este petrecut urmărind greșelile de cablare făcute în timpul săptămânii de instalare. Sistemul de stocare a energiei bateriei în containere la scară de utilitate inversează această secvență. Pachetele de 48 sau 55 de baterii, bucla de aer condiționat, sistemele de incendiu cu aerosoli și perfluorhexanonă și cablarea de monitorizare sunt toate integrate în fabrica noastră din Yueqing, testate ca un singur sistem și livrate ca o singură unitate de 3048*2438*2591mm. La sosire, echipa de șantier îl plasează pe suportul pregătit, trece cablul de intrare DC de jos la proiectul PCS/EMS și predă punerea în funcțiune. Timpul de asamblare din fabrică este mutat din calea ta critică, care este de obicei principalul scop al achiziționării unui container, mai degrabă decât a unui sistem de rack.

Cinci numere care definesc cele două variante

Capacitate nominală de 1060 kWh și 1215 kWh din aceeași carcasă: 48 de pachete față de 55 de pachete de celule LFP 3.2V/314Ah, astfel încât amprenta, suportul și planul macaralei nu se schimbă între variante.

Arhitectura șirurilor diferă prin design - 4P264S pentru unitatea de 1060 kWh la 844,8 VDC nominal, 5P242S pentru unitatea de 1215 kWh la 774,4 VDC - în timp ce ambele rămân în fereastra de 680 ~ 950 VDC majoritatea platformelor PCS mari acceptă.

Curentul standard de încărcare și descărcare este de 200A pe ambele, la o rată de 0,5CP, ceea ce menține ieșirea DC a containerului compatibilă cu modelele tipice de magistrală de proiect.

Eficiența sistemului este stabilită la maximum 88% la 0,5C, măsurată pe o încărcare și o descărcare - cifra include auxiliare, nu doar șirul bateriei.

Durata de viață este estimată ca mai mult de 8000 de cicluri la 0,5C și 25°C cu cel puțin 80% retenție de energie, iar banda de funcționare de la 0°C la +50°C se potrivește cu interiorul cu aer condiționat.

Specificatii tehnice

Categorie	Parametru	Model de 1060 kWh	Model de 1215 kWh
Partea DC	Capacitate nominală	1060 kWh	1215 kWh
	Tipul celulei	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	Șir de sistem de baterii	4P264S	5P242S
	Specificația PACK	70,4V314Ah	70,4V314Ah
	NU. de PACHETE	48 buc	55 buc
	Tensiune nominală	844,8VDC	774,4 VDC
	Gama de tensiune	680~950VDC	680~950VDC
	Curent standard de încărcare/descărcare	200A	200A
Parametrii sistemului	Eficiența sistemului	Eficiență MAX.88% @0,5C / 1 încărcare 1 descărcare	Eficiență MAX.88% @0,5C / 1 încărcare 1 descărcare
	Durata de viață a sistemului	>8000 de ori (0,5C@25°C) Rata de retenție a energiei ≥ 80%	>8000 de ori (0,5C@25°C) Rata de retenție a energiei ≥ 80%
	Metoda de cablare	Intrare de jos DC	Intrare de jos DC
	Rata de încărcare și descărcare	0.5CP	0.5CP
	Metoda de management termic	Aer condiționat inteligent răcit cu aer	Aer condiționat inteligent răcit cu aer
	Protocol de comunicare	CAN/Eth/RS485(4G Opțional)	CAN/Eth/RS485(4G Opțional)
	Sistem de protecție împotriva incendiilor	Aerosoli și perfluorhexanonă	Aerosoli și perfluorhexanonă
	Evaluare IP	IP54	IP54
	Dimensiunea produsului	3048*2438*2591mm	3048*2438*2591mm
	Greutatea produsului	9500 kg	10500 kg
Cerințe de mediu	Interval de temperatură de funcționare	0°C~+50°C	0°C~+50°C
	Interval de umiditate de funcționare	0~95%RH (fără condensare)	0~95%RH (fără condensare)
	Altitudine de operare	2000m (>2000m Derating)	2000m (>2000m Derating)
	Certificare	PACHET: CE ROHS UN38.3 MSDS	PACHET: CE ROHS UN38.3 MSDS
	garanție	5 ani	5 ani

Site-uri care comandă un megawatt-oră

Parcuri industriale cu vârfuri de seară de 2-4 ore și o structură tarifară care recompensează schimbarea acelei ferestre.

Înlocuirea generatorului diesel: 1060 kWh la o descărcare de 200 A acoperă o sarcină industrială modestă printr-o fereastră tipică de întrerupere fără logistică de combustibil.

Fermele solare sau eoliene care trebuie să crească producția și să capteze o generație care altfel ar fi redusă.

Companiile de distribuție amână modernizarea unei substații prin tăierea vârfului unui alimentator pentru un sezon sau două.

Site-uri de exploatare la distanță și insulare, unde încăperile de baterii construite pe amplasament nu sunt practic, iar livrarea testată în fabrică este singura opțiune de încredere.

Cum vine online un proiect prefabricat

Secvența proiectului începe cu pachetul civil: un strat de beton plat, evaluat pentru sarcina punctuală de 9500-10500 kg, șanț pentru cabluri până la poziția containerului și spațiu liber pentru respingerea căldurii aparatului de aer condiționat.

Ridicarea este o singură operațiune de macara. Piesele turnate de colț și plicul unității de 3048*2438*2591mm sunt feronerie standard pentru containere, astfel încât bara de împrăștiere și tachelajul sunt închiriate mai degrabă decât construite la comandă.

Punerea în funcțiune se desfășoară apoi în trei etape: cablarea DC prin presetupa de intrare inferioară la PCS-ul site-ului, strângere de mână CAN/Eth/RS485 cu proiectul EMS (acces la distanță 4G opțional) și secvența de acceptare în care autoritatea locală sau operatorul de rețea este martor la testele releului de protecție, încărcarea/descărcarea la 0,5CP și verificarea acurateței raportării SOC. Permiteți două până la trei zile de lucru pe șantier după ce containerul este fixat.

În interiorul fișierului de siguranță și certificare

Doi agenți independenți de incendiu: aerosolul acționează în interiorul volumului pachetului, în timp ce perfluorhexanona inundă spațiul containerului - perechea acoperă evenimentele termice la ambele scale.

Carcasă IP54 cu intrare de jos DC, astfel încât containerul tolerează ploaia și praful la fața locului, în timp ce pătrunderea electrică rămâne scăzută și protejată.

Pachetele poartă CE și RoHS; echipamentul complet este livrat cu documentația UN38.3 și MSDS necesară pentru transport, vamă și asigurare de șantier.

Aerul condiționat inteligent răcit cu aer menține șirul pachetului de 48-55 într-o bandă îngustă de temperatură; controlerul modulează mai degrabă decât să circule greu.

Anvelopa de funcționare este de 0°C până la +50°C ambientală cu 0-95%RH fără condens și 2000m altitudine cu derating mai sus - numere care merită verificate față de site-ul proiectului.

Fiecare container finalizează o încărcare și descărcare completă de 0,5 CP cu înregistrarea la nivel de pachet la fabrică înainte ca ușile să fie sigilate pentru expediere.

Opt pași în interiorul fabricii Yueqing

1. Admisia celulelor - celulele LFP de 314 Ah sunt prelevate în loturi pentru capacitatea și rezistența internă la sosire.

2. Construcția pachetului — Pachetele de 70,4 V/314 Ah sunt sudate, cablate, echipate cu pachetul BMS și testate pentru izolație.

3. Fabricarea containerelor — carcasa este tăiată, sudată și acoperită cu protecție anticorozivă pe aceeași etajă cu celelalte produse energetice ale companiei.

4. Instalare în rack — pachetele sunt montate în structura șirului 4P264S sau 5P242S cu magistrala DC.

5. Amenajare termică și de incendiu — unitățile de aer condiționat, conductele, generatoarele de aerosoli și buteliile de perfluorhexanonă sunt instalate și testate funcțional.

6. Cablaj și control — monitorizarea, gateway-urile de comunicații și presetupa de intrare DC inferioară sunt terminate la interfața proiectului.

7. Test de acceptare din fabrică - ciclu complet de 0,5CP cu tensiunea la nivel de pachet și temperatura înregistrate în raport cu numărul de serie.

8. Etanșare și ambalare — uși sigilate, indicatoare de șoc montate, unitate pregătită pentru curtea containerelor.

Verificarea realității dimensionării la scara containerului

Cumpărați varianta care se potrivește cu fereastra dvs. de expediere, nu numărul mai mare. Unitatea de 1060 kWh oferă 200 A standard pe o magistrală de 844,8 VDC; unitatea de 1215 kWh oferă mai multă energie la o valoare nominală mai mică de 774,4 VDC. Verificați ce tensiune se află în intervalul de funcționare al PCS înainte de tăierea PO.

Răcirea cu aer are limite reale. Dacă site-ul dvs. depășește în mod regulat +50°C sau se află într-un climat tropical umed, unde aparatul de aer condiționat funcționează continuu la sarcină maximă, un produs răcit cu lichid va menține temperatura celulei mai plată și poate fi cel mai potrivit. O spunem mai degrabă în deviz decât după livrare.

Sub aproximativ 500 kWh necesar de stocare, acest container are o formă greșită. Un produs la scară de cabinet costă mai puțin transport, macara și șantier, iar noi vă putem îndrepta către unul din aceeași gamă.

Întrebări de pus la cotațiile EPC

Întrebați dacă cifra de eficiență este la nivel de sistem pe parcursul unui ciclu de încărcare-descărcare - a noastră este de 88% maxim la 0,5C, inclusiv auxiliarele.

Întrebați dacă afirmația privind durata de viață a ciclului indică rata, temperatura și pragul de retenție - „8000 de cicluri” fără condiții este o propoziție de marketing, nu o specificație.

Întrebați câți agenți de pompieri sunt înăuntru. Aerosol plus perfluorohexanona este configurația pe care asigurătorii scriu din ce în ce mai mult în cerințele lor.

Întrebați ce se întâmplă cu timpul de punere în funcțiune dacă site-ul PCS utilizează un alt protocol de comunicații - CAN, Ethernet și RS485 sunt standard aici, telecomandă 4G opțională.

Condiții comerciale: producția durează 30-40 de zile lucrătoare pentru un container standard, garanție de cinci ani, iar pachetele de baterii sunt înlocuibile pe teren fără a demonta containerul.

Ridicare, expediere și vamă

La 3048*2438*2591mm și 9500kg (1060kWh) sau 10500kg (1215kWh), unitatea se deplasează pe o platformă cu o macara la ambele capete. Stivuitoarele nu sunt evaluate pentru această greutate; plan de tachelaj și o macara cu suport înainte de sosirea camionului.

Deoarece bateria este instalată și încărcată, containerul se livrează ca mărfuri periculoase UN3480. Pregătim raportul UN38.3, MSDS și declarația de ambalare a DG; ar trebui să bugetați aproximativ o săptămână suplimentară de timp de rezervare la origine față de marfa generală.

Termenii standard sunt FOB Ningbo sau Shanghai cu CIF disponibil; unitatea călătorește ca o încărcătură echivalentă cu un cub înalt de 40 de picioare, iar livrarea pe uscat în țara dvs. necesită eliberarea rutei pentru o încărcătură de 3 metri lățime și 10,5 tone.

Service garanție și capacitate

Garanție de cinci ani la pachete, aer condiționat, sisteme de incendiu și monitorizare ca un singur sistem livrat.

Capacitatea este garantată pentru a păstra cel puțin 80% din energia nominală sub ciclul de 0,5C declarat; urmărirea degradării folosește jurnalul de acceptare din fabrică ca bază.

Pachetele sunt module care pot fi schimbate pe teren — un pachet slab este înlocuit în câteva ore fără a dezactiva containerul sau a întrerupe restul șirului.

Monitorizarea de la distanță prin CAN/Eth/RS485 cu 4G opțional permite echipei noastre de service să citească datele la nivel de pachet și să programeze o vizită înainte ca deviația capacității să devină vizibilă pentru operator.

Service anual: curățarea filtrului de aer, verificarea presiunii agentului de incendiu, verificarea cuplului terminalului și o funcționare a capacității; Pachetele de rezervă sunt expediate în 5-7 zile lucrătoare.

Greșeli de pregătire a site-ului care costă săptămâni

Greșit: turnarea tamponului înainte de a verifica deschiderea ușii containerului și spațiul de aer condiționat. Dreapta: marcați amprenta de 3048*2438 mm plus coridor de serviciu de 1 m înainte de a comanda betonul.

Greșit: presupunând că unitatea de 9500 kg poate fi derapată cu un stivuitor. Dreapta: macara de la colțurile turnate cu un distribuitor — planul de tachelaj ar trebui să existe înainte ca camionul să părăsească portul.

Greșit: lăsând presetupa de intrare inferioară DC îngropată sub umplerea șanțului de cablu. Dreapta: terminați și sigilați glanda în timpul săptămânii de plasare, înainte ca șanțul să fie umplut.

Greșit: săriți peste verificarea umidității pentru că „are IP54”. Dreapta: banda de funcționare este 0-95%RH fără condens; un dezumidificator este asigurare ieftină în regiunile musonice.

Greșit: conectarea magistralei bateriei la un PCS în afara ferestrei 680~950VDC. Dreapta: verificați dacă proiectul PCS acceptă tensiunea nominală a variantei (844,8 V sau 774,4 V) înainte de alimentare.

Note de teren de la proiecte cu megawatt-oră

Un dezvoltator imobiliar din Tashkent, Uzbekistan a comandat o unitate de 1060 kWh la sfârșitul anului 2024 pentru un complex comercial cu o diferență de tarif noapte/zi. Inginerul lor de proiect a raportat că containerul genera venituri în termen de nouă zile de la ridicarea macaralei de pe platforma și a remarcat că strângerea de mână EMS asupra RS485 a durat o după-amiază de cartografiere a parametrilor - mai mult decât instalarea fizică.

Un dezvoltator solar din Antananarivo, Madagascar, a asociat varianta de 1215 kWh cu o fermă fotovoltaică existentă. Feedback-ul lor s-a concentrat pe aparatul de aer condiționat: în căldura insulei, sarcina de răcire a fost mai mare decât sugera fișa tehnică și ne-au cerut tabelul de derating la +45°C înainte de a comanda a doua unitate.

Un antreprenor minier din Almaty, Kazahstan a folosit containerul ca rezervă pentru o fabrică de procesare. Supraveghetorul lor electric a lăudat instalația cu o singură ridicare, dar s-a plâns că cablurile de comunicații au nevoie de cozi mai lungi din fabrică - poziția de intrare de jos DC a însemnat șanțul lor să alerge cu 4 m mai departe decât era planificat.

Întrebări pe care le pun cumpărătorii înainte de rezervarea unui container

Î: Care este diferența dintre cele două variante?

R: Energie și aspect de șir - 48 de pachete la 4P264S (844,8VDC) pentru 1060kWh, 55 de pachete la 5P242S (774,4VDC) pentru 1215kWh, aceeași carcasă.

Î: Containerul include PCS-ul?

R: Nu - este activul de stocare pe partea DC. Se conectează la proiectul dumneavoastră PCS/EMS prin CAN, Ethernet sau RS485 (4G opțional).

Î: Cum este expediat?

R: Ca mărfuri periculoase UN3480 pe platformă sau ca încărcătură de container, cu raport UN38.3 și MSDS pregătite de noi.

Î: Care este curentul standard de încărcare/descărcare?

R: 200A pe ambele variante, la o rată de 0,5CP, în fereastra de tensiune de 680~950VDC.

Î: Cât durează punerea în funcțiune a șantierului?

R: Două până la trei zile pentru cablarea DC, strângerea de mână a comunicațiilor și testele de acceptare asistate, presupunând că placa este gata.

Î: Care este eficiența reală?

R: Maxim 88% la 0,5C măsurat pe o încărcare și o descărcare, inclusiv auxiliare.

Î: Cât va dura bateria?

R: Peste 8000 de cicluri la 0,5C și 25°C cu cel puțin 80% retenție de energie; condițiile ambientale mai calde scurtează asta.

Î: Care este timpul de livrare?

R: 30-40 de zile lucrătoare pentru un container standard; rezervarea DG la origine adaugă aproximativ o săptămână la programul de navigație.
