Încărcător EV AC cu două porturi Slim Tower de 44 kW pentru parcări comerciale

Întrebarea de 44 kW este o întrebare de panou

Majoritatea încărcătoarelor de curent alternativ cu pistol dublu eșuează pe hârtie înainte de a eșua pe teren. Eșecul nu este încărcătorul; este prima intrebare a electricianului: ce trebuie sa dea panoul?

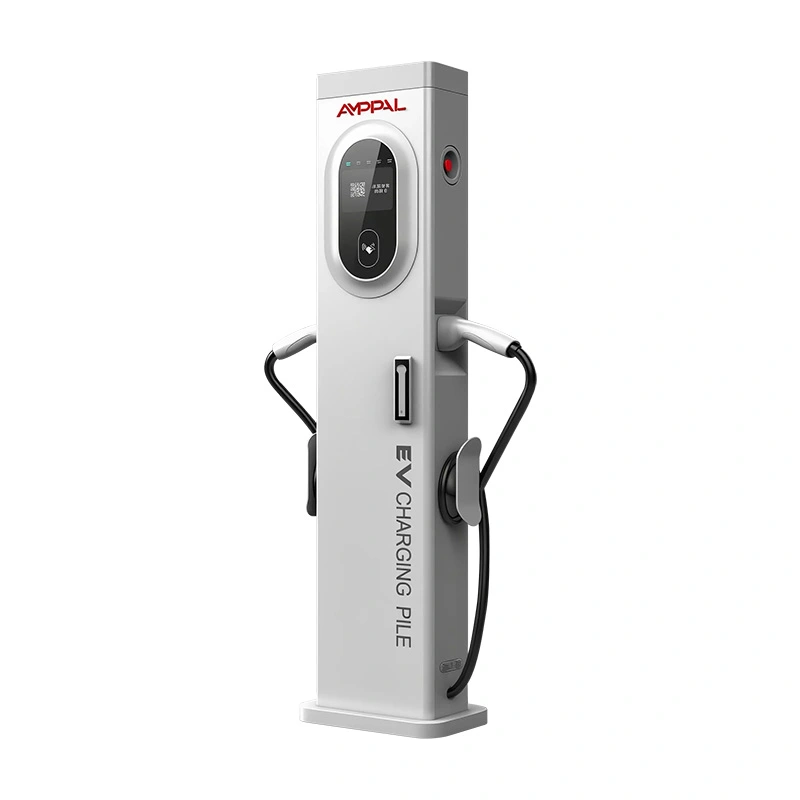

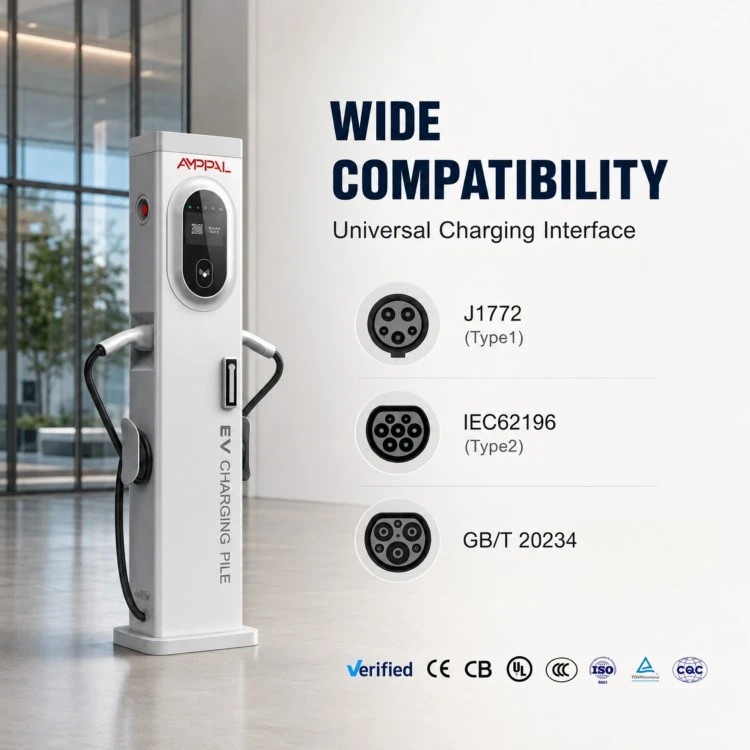

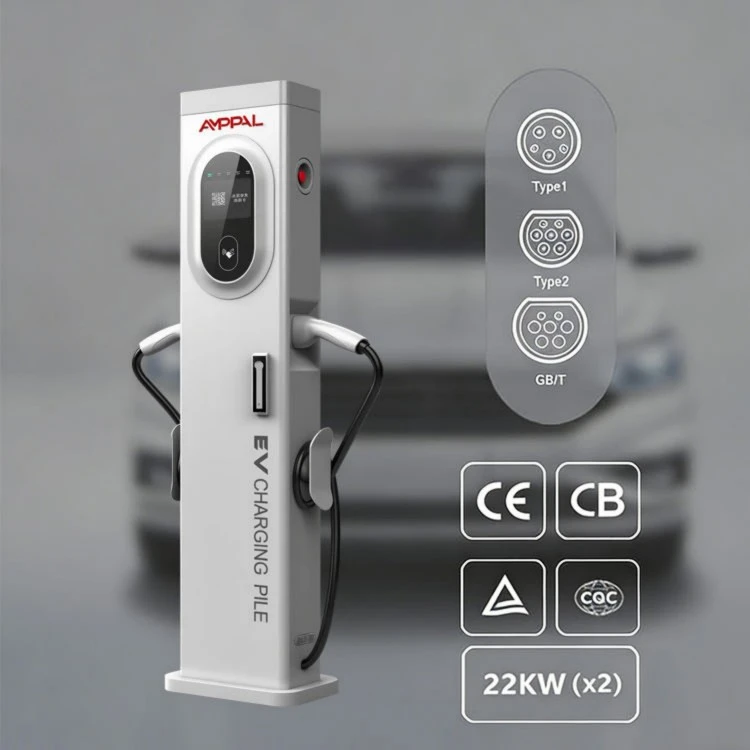

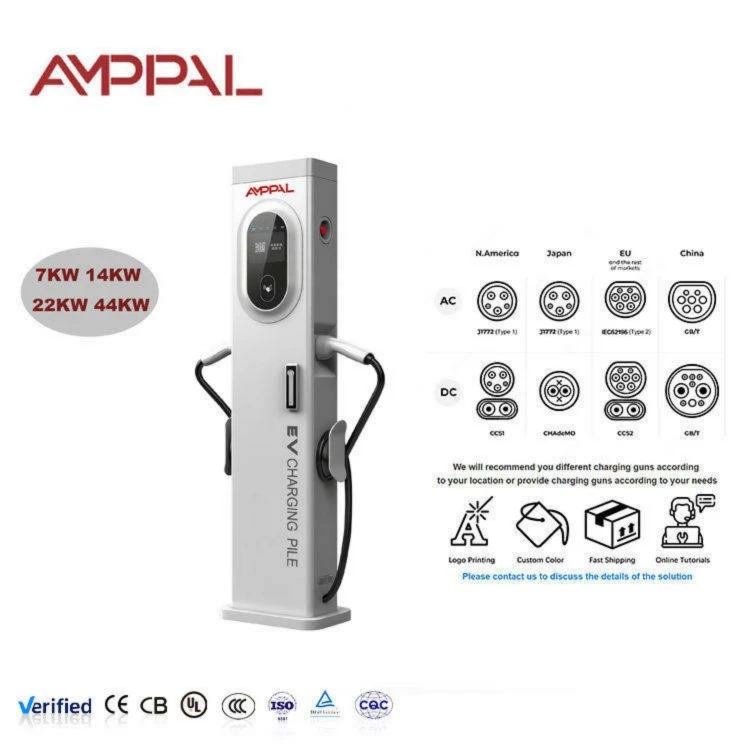

AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) transportă două tunuri de tip 2 la 32A+32A pe o alimentare trifazată de 380VAC, dintr-o coloană de 300 x 150 x 1400 mm cu un ecran tactil de 5 inchi. Fiecare priză poate consuma aproximativ 21 kW; perechea se apropie împreună de plăcuța de identificare de 44 kW.

Această pagină este scrisă pentru persoana care semnează desenele electrice. Dacă ești tu, citește matematica alimentatorului de mai jos înainte de a te îndrăgosti de fișa cu specificații.

Vestea bună este că matematica este simplă și publică: volți, amperi și o rădăcină pătrată. Vestea proastă este că nimeni nu o face în ziua în care sosesc încărcătorul. Fă-o acum, pe hârtie, înainte ca containerul să fie rezervat.

Ce înseamnă încărcare completă 32A+32A pentru site-ul dvs

Două mașini, ambele la 32A pe fază: alimentatorul dvs. trebuie să transporte aproximativ 64A pe fază în același moment, sau întrerupătorul din amonte se declanșează în cel mai rău moment posibil.

Planificați transformatorul: fiecare turn adaugă până la 44kW de sarcină conectată; zece turnuri înseamnă 440 kW înainte de a număra iluminatul și HVAC.

Dimensionarea cablului începe de la 16 mm2 de cupru pe fază pentru o perioadă scurtă și crește odată cu distanța; 25 mm2 sau 35 mm2 este obișnuit pentru alergări de peste 50 de metri.

Funcție întrerupător: un întrerupător trifazat de 80 A sau două unități de 40 A cu câte unul pe pistol, oferă spațiu liber perechii fără deplasări neplăcute.

Echilibrul de fază este un beneficiu secundar: o sarcină trifazată 32A+32A este mai bună față de rețea decât trei încărcătoare monofazate de 7kW stivuite pe o singură fază.

Dacă amplasamentul nu poate alimenta încărcătura completă, gestionarea sarcinii OCPP 1.6J poate limita turnul la un buget mai mic, în timp ce păstrați spațiul liber pentru mai târziu.

Căldura face parte din buget: 44 kW de funcționare ore în șir încălzește camera panoului, așa că planificați ventilația înainte de prima vară.

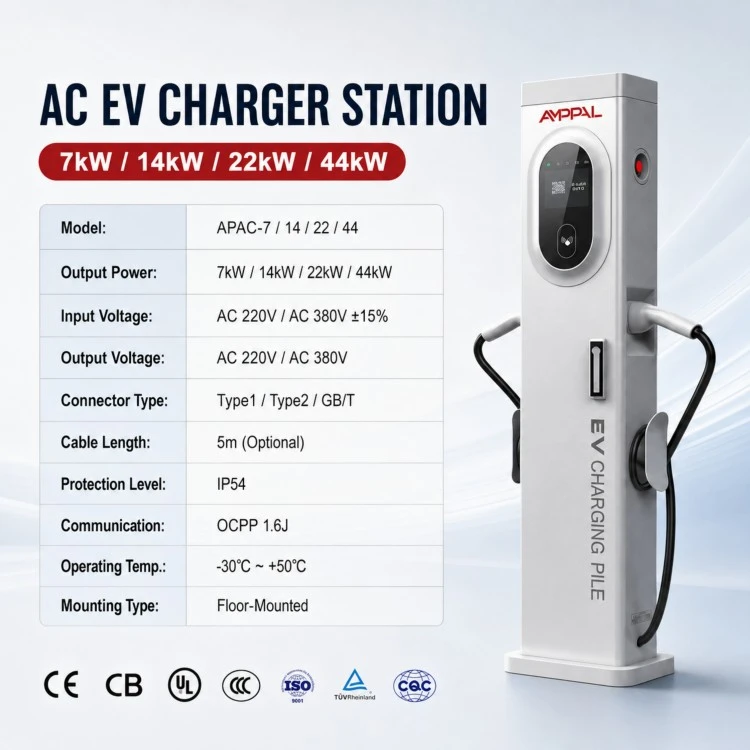

Specificatii tehnice

Cazuri de utilizare care justifică o capacitate de 44 kW

Curți de depozit în care furgonetele parcează timp de una până la trei ore între schimburi; 44 kW per compartiment transformă timpul de nefuncționare în interval utilizabil.

Stațiile de taxi și centrele de călătorie cu grindină, unde șoferii se rotesc rapid și timpul de așteptare este sub două ore.

Curți de oprire pentru camioane care deservesc furgonete de livrare și vehicule comerciale ușoare de până la 3,5 tone.

Docuri de depozit în care un rând de turnuri împarte o cameră de transformare.

Flote de închiriere de vehicule electrice care trebuie să întoarcă mașinile între închirieri fără a aștepta peste noapte.

Blocuri rezidențiale cu serviciu trifazat în care 44kW este cea mai mare putere de curent alternativ pe care o permite distribuitorul pe alimentator.

Aeroporturi și stații de parcare unde o val de dimineață de hibrizi plug-in necesită reîncărcări rapide înainte de plecare.

Citirea fluxului de putere: de la panou la priză

Puterea părăsește tabloul de distribuție pe un alimentator trifazat și intră în turn prin presetupa de bază. În interior, stația măsoară fiecare pistol în mod independent, astfel încât plăcuța de identificare de 44 kW nu este o priză uriașă, ci două circuite de 32 A care împart o singură carcasă.

Când o singură mașină se conectează, poate folosi întregul 32A al propriului pistol. Când sosește a doua mașină, ambele trag până la 32A; turnul păstrează cele două sesiuni separate pentru facturare, iar OCPP 1.6J raportează separat energia fiecărui conector.

Contorizarea pe priză contează pentru facturarea divizată: chiriașul A plătește pentru pistolul 1, chiriașul B pentru pistolul 2, iar serverul nu amestecă niciodată cele două totale kWh.

O capcană care merită denumită: derating. Dacă alimentarea este slabă, întrerupătorul se declanșează în loc ca turnul să încetinească. Capacul firmware este alternativa controlată, așa că decideți bugetul înainte de cablare, nu după prima călătorie.

Înregistrări de calitate în care un inginer de instalații poate avea încredere

Conformitatea este menținută cu directivele de joasă tensiune și EMC, iar fișierul este verificat din nou ori de câte ori treapta de putere se schimbă.

Fiecare stație este testată și conectată la pământ înainte de a părăsi linia - la 32A per armă, nu există nicio marjă pentru o cale la sol îndoielnică.

Funcționare termică la sarcină completă: turnul de 44 kW este testat la ardere timp de 48 de ore continuu la curentul de pe placa de identificare, cu temperaturile din cabinet înregistrate.

Coloanele eșantionate rulează cicluri termice IEC 60068 între -30°C și +70°C, plus 96 de ore de pulverizare cu sare pe finisaj.

Îmbinări de bare și conectori testate la cuplu; Terminațiile libere sunt cauza clasică a defecțiunilor de căldură în angrenajele de curent înalt de curent alternativ.

Aprovizionarea componentelor urmează RoHS și REACH în cadrul unui sistem ISO 9001:2015; Domeniul de aplicare CCC, TÜV, UL și CB există la nivel de fabrică.

Secvența de asamblare cu opt stații

Carcasă tăiată cu laser, toleranță de 0,1 mm, pe linia CNC.

Pliere prin presa-frână și sudare cu cusături a corpului turnului.

Robot de sudare FANUC a plăcii de bază și a suporturilor glandei.

Curățarea și finisarea suprafețelor în trei etape.

Secțiune de curent înalt: bare colectoare, contactori și un mecanism de comutare de 32 A montate și cuplu.

Contorizare și electronică: contoare de kWh per priză, placă de comunicații și ecran tactil de 5 inchi.

Încărcarea firmware-ului și conformitatea OCPP rulează pe serverul de testare.

Testare de încărcare eșantionată, hi-pot, o trecere vizuală, apoi ambalare. Producția durează 15-20 de zile lucrătoare.

Ghid de mărime: când se potrivește 44kW (și când nu)

Cumpărați turnul de 44 kW atunci când transformatorul și panoul au deja spațiu liber sau când proiectați sistemul electric de la zero și îl puteți dimensiona corect. Capacitatea suplimentară față de modelul de 14 kW este reală doar dacă furajul o poate furniza.

Omite-l dacă site-ul tău este pe o sursă de alimentare monofazată de 32 A; ai conduce turnul la o fracțiune din ratingul său, plătind pentru capacitatea pe care nu o poți folosi. Sari peste asta și atunci când mașinile parcează peste noapte timp de peste opt ore; 7-11kW AC costă mai puțin și este mai blând cu durata de viață a bateriei. Și dacă a dvs. este parcarea constantă a flotei cu programe stricte, confirmați mai întâi capacitatea de conectare permisă a distribuitorului; unele regiuni limitează încărcarea AC pe site.

Dacă panoul este strâns, dar cererea este reală, răspunsul sincer este gestionarea încărcării: lăsați OCPP să limiteze turnurile acum și să ridice plafonul pe măsură ce site-ul crește. Acest plan funcționează cu acest turn, deoarece firmware-ul acceptă o limită de curent la distanță.

AMPPAL Versus Budget Dual-Gun Rivals

Capacitate reală 32A+32A: unele turnuri bugetare fac publicitate 44kW, dar sunt livrate cu contactori de 16A; tipărim pe plăcuța de identificare evaluarea per pistol.

Contorizare independentă pe priză pentru facturare divizată, nu un singur contor însumat.

OCPP 1.6J prin Ethernet, 4G și WiFi, astfel încât turnul se alătură sistemelor de gestionare a sarcinii și roaming.

Dovezi de testare: funcționarea la încărcare completă, jurnalele de cuplu și rezultatele de pulverizare cu sare disponibile pe lot.

Condiții comerciale: MOQ 1 unitate, termen de livrare 15-20 zile lucrătoare, 2 ani garanție, piese de schimb DHL/FedEx.

Opțiuni OEM pentru logo-ul, ecranul și brandingul prin cablu; exportă în peste 40 de țări din 2014.

Logistică și detalii de ambalare

Fiecare turn este livrat complet asamblat într-o cutie de export cu 5 straturi de aproximativ 350 x 220 x 1460 mm, cu blocuri de colț din spumă, kit de ancorare și presetupe în interior; greutatea brută este de aproximativ 45 kg.

Patru cutii de carton merg la un palet cu protectoare de margini și folie termocontractabilă; un container de 40 de picioare deține aproximativ 60 de turnuri paletizate sau până la 80 încărcate pe podea, iar reambalarea LCL este aranjată la cerere.

Prețul este în mod normal FOB Ningbo sau Shanghai, cu EXW la cerere. Fiecare transport include factură, listă de ambalare, conosament, certificat de origine și declarație de conformitate CE. Livrările consolidate către Orientul Mijlociu și CSI sunt aranjate săptămânal, ceea ce scurtează tranzitul pentru comenzi mai mici.

Serviciu care începe cu panoul

Garanție de 2 ani de la data expedierii, acoperind defectele de fabricație, inclusiv secțiunea de curent ridicat.

Răspuns tehnic 24 de ore; inginerii noștri se alătură în mod regulat la apelurile de punere în funcțiune pentru a revizui configurația panoului împreună cu electricianul dumneavoastră.

Piese de schimb prin DHL/FedEx; contactoarele, contoarele și ecranele tactile pleacă în 2 zile lucrătoare.

RMA prin fotografii și număr de serie: înlocuirea sau reparația este confirmată înainte de a fi returnat ceva.

Pachet de asistență gratuit: foaie de calcul al alimentatorului, valorile cuplului și o listă de verificare pentru punerea în funcțiune.

Avertismente privind cablarea și funcționarea

Greșit: presupunând că un întrerupător de 32A acoperă ambele arme. Dreapta: măriți alimentarea pentru 64 A per fază totală sau protejați fiecare pistol separat.

Greșit: reutilizarea cablului subțire dintr-o instalație veche. Dreapta: minim 16 mm2 pe fază, mărit pentru curse lungi; verificați căderea de tensiune la sarcină maximă.

Greșit: lăsând turnul să stea la o limită de firmware pentru totdeauna, deoarece panoul nu a fost niciodată actualizat. Dreapta: înregistrați capacul în jurnalul de întreținere și ridicați-l numai după ce hrana este dovedită.

Greșit: se amestecă locatarii pistolului 1 și pistolului 2 pe o singură factură. Dreapta: mențineți activată contorizarea pe priză; OCPP raportează fiecare conector separat.

Greșit: ignorarea cuplului după o vizită de service. Dreapta: restrângeți anual conexiunile barelor colectoare și a urechilor; defecțiunile de căldură ale angrenajului AC sunt aproape întotdeauna îmbinări slăbite.

Greșit: săriți peste dispozitivul de curent rezidual. Dreapta: montați un RCD de 30 mA conform regulilor locale; turnul funcționează cu protecție RCD standard.

Inginerii de instalații în propriile lor cuvinte

Un manager de depozit din Almaty a montat șase turnuri pentru o flotă municipală de 40 de furgonete. Matematica alimentatorului 64A pe fază a fost întreaga conversație cu distribuitorul său; odată ce a fost confirmată înălțimea transformatorului, punerea în funcțiune a durat o zi. El a observat că marcajele cuplului de pe capacul barei de distribuție i-au împiedicat pe electricienii săi să ghicească.

Un operator logistic din Guadalajara a asociat turnurile cu un transformator de 250 kVA pentru douăzeci de golfuri planificate. Ei admit că au supradimensionat transformatorul cu un pas; costul suplimentar a fost mic și calea de creștere este acum gratuită. Plângerea lor: meniul de 5 inchi este profund și oricum șoferii folosesc cel mai mult aplicația.

Un operator de depozit de lângă Moscova conduce turnurile la o limită de firmware de 11 kW până când un al doilea alimentator este alimentat anul viitor. Acesta este exact planul pe etape pe care l-am sugerat și de aceea nu au cumpărat un încărcător cu tarif unic mai ieftin.

Întrebări frecvente: Putere, panouri și arme duble

Î: Ce alimentator are nevoie pentru un turn de 44 kW?

R: O alimentare trifazată dimensionată pentru aproximativ 64 A pe fază la sarcină maximă, cu conductori de 16-25 mm2, în funcție de lungimea rulării.

Î: Pot ambele arme să livreze cu adevărat 32A simultan?

R: Da, fiecare pistol are o valoare nominală de 32A pe fază; împreună se apropie de plăcuța de identificare de 44 kW.

Î: Câte turnuri poate suporta un transformator de 250 kVA?

R: Aproximativ cinci la sarcină maximă; cu gestionarea încărcării OCPP, puteți instala mai multe și puteți limita totalul.

Î: Turnul acceptă gestionarea sarcinii?

R: Da, limitele de curent de la distanță OCPP 1.6J lasă platforma să limiteze fiecare conector.

Î: Acest turn este compatibil cu o singură fază?

R: Nu, are nevoie de 380VAC trifazat; pentru site-uri monofazate vezi stațiile noastre de 3,5-7kW montate pe perete.

Î: Ce dimensiune a cablului pentru o rulare de 60 de metri?

R: Calculați căderea de tensiune la 64A pe fază; majoritatea pistelor de 60 m aterizează pe 25 mm2, dar verificați cu electricianul dumneavoastră.

Î: De ce este importantă măsurarea pe armă?

R: Doi chiriași dintr-un singur turn au nevoie de totaluri separate de kWh pentru o facturare corectă; turnul măsoară fiecare priză în mod independent.

Î: Care este timpul de livrare?

R: 15-20 de zile lucrătoare pentru modelele standard după depunere, la fel ca celelalte turnuri AC ale noastre; comenzile în vrac sunt programate la cotație.
