Încărcător EV de 14 kW AC pentru hoteluri și clădiri de birouri

Ce se schimbă un turn de 150 mm pe site-ul dvs

Luați orice piedestal de încărcare AC pe care l-ați văzut pe o stradă europeană și are de obicei aproximativ 240 mm adâncime. Acesta are 150 mm. Acel 90 mm sună banal până când stai între două locuri de parcare și încerci să păstrezi culoarul liber.

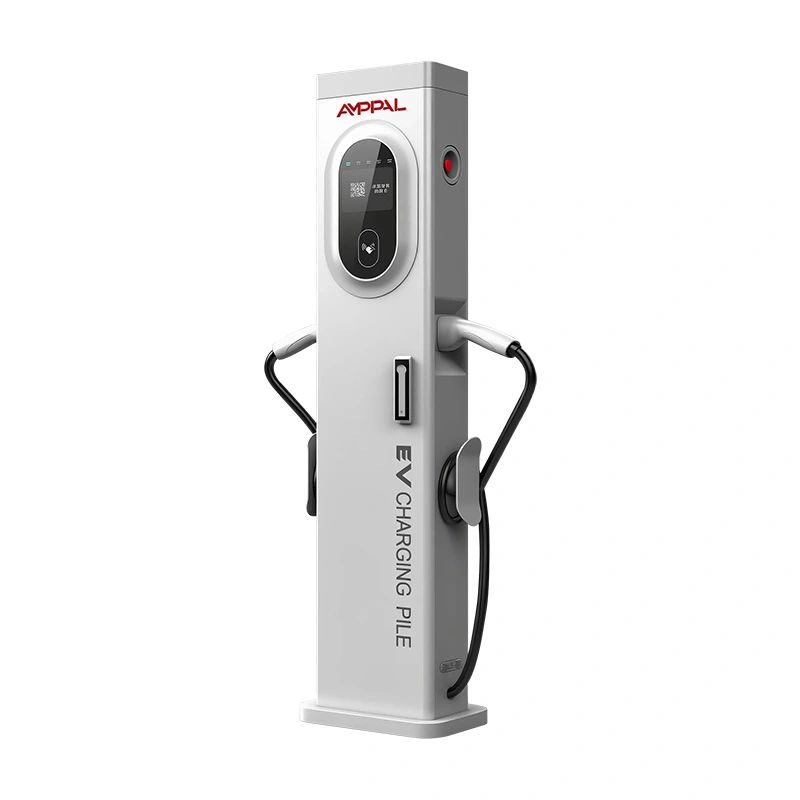

Încărcătorul EV AC de 14 kW pentru hoteluri și clădiri de birouri (AF-AC-014-Y-A-0-4-JA-P) este o coloană de 300 x 150 x 1400 mm care transportă două pistoale de tip 2, evaluate 16A+16A pe o alimentare trifazată de 380VAC, cu un ecran tactil color de 5 inch în sus. Plicul există pentru a rezolva o problemă: unde se duce un încărcător când nu este disponibil niciun perete și nicio insulă largă?

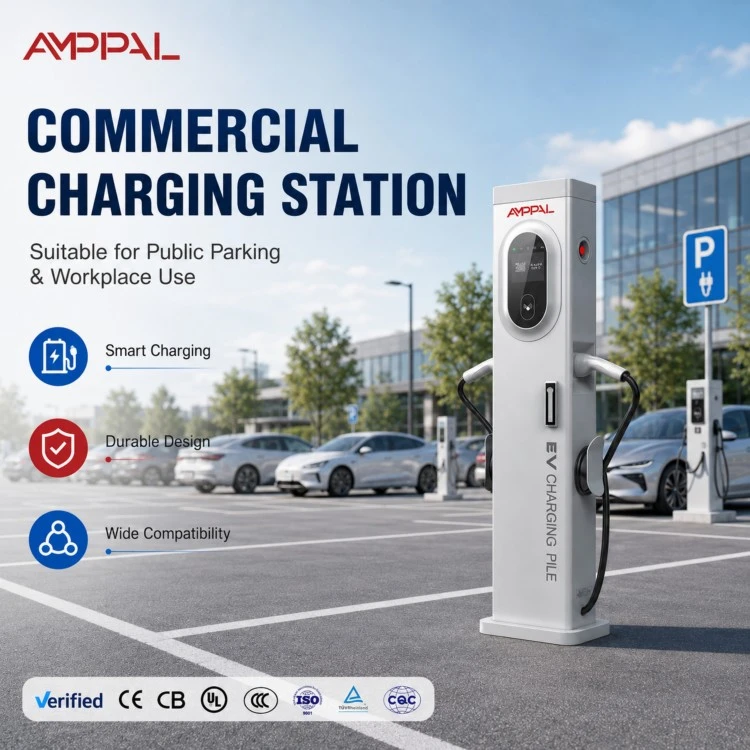

Operatorii îl folosesc pe banda dintre două compartimente de intrare, de-a lungul marginilor trotuarelor, unde un dulap mai larg nu ar fi aprobat, și în interiorul garajelor unde coloanele mănâncă fiecare metru de rezervă. Încărcarea în sine este AC standard; amprenta este caracteristica.

Cinci plăți ale unei coloane la jumătate mai groase

Adâncimea de 150 mm eliberează traseele scaunelor cu rotile și leagănele ușilor pe care le-ar bloca un piedestal de 240 mm; aceasta este dimensiunea care decide dacă trecerea unui sondaj pe site.

Două prize de tip 2 (16A+16A) permit două mașini să se încarce dintr-un punct de alimentare, dublând aproximativ puterea unui stâlp cu un singur pistol.

Turnul are o înălțime de 1400 mm cu afișajul de 5 inchi la nivelul ochilor într-un teren aglomerat.

Protecția IP54 și intervalul de lucru de la -20°C până la +50°C acoperă vremea străzii fără adăpost sau baldachin.

OCPP 1.6J cu Ethernet, 4G și WiFi se alătură unui back office existent fără software nou.

Fiecare unitate este certificată CE și are o garanție de fabrică de 2 ani, cu 15-20 de zile lucrătoare de la fabrica noastră din Zhejiang.

Specificatii tehnice

Site-uri unde este facturat fiecare centimetru

Golfuri pe stradă în orașele europene vechi, unde trotuarul este prea îngust pentru un dulap de 240 mm; turnul de 150 mm îmbrățișează linia de bordură.

Rânduri de parcare frontală: un turn de pe banda comună deservește două rânduri opuse.

Parcari cu mai multe etaje cu viraje strânse la rampă; profilul menține deschise liniile de vedere pentru șoferi și camere.

Curți de birouri și hotel, unde arhitectul peisagist refuză un piedestal voluminos de lângă intrare.

Locuri de evenimente temporare: o bază de ancorare M12, două tunuri și o alimentare de 380 V pot fi puse în funcțiune într-o zi.

Curțile dealerului care încarcă vehiculele electrice demonstrative peste noapte, fără a renunța la parcarea din showroom.

Cum servește turnul două vehicule dintr-o singură coloană

O alimentare trifazată de 380VAC +/-15% intră prin placa de bază și aterizează pe o secțiune de șină DIN din interiorul coloanei, unde stația o distribuie la cele două prize. Fiecare pistol are o putere nominală de 16A pe fază; firmware-ul limitează puterea totală la plăcuța de identificare de 14 kW și împarte acel spațiu între cele două mașini.

Conectați prima mașină și trage tot bugetul. Începeți o a doua sesiune și turnul reechilibrează curentul între ambele prize fără a întrerupe prima; Ecranul arată kW și kWh ale fiecărei sesiuni în timp real.

Ecranul tactil rulează un flux plug-and-charge, în timp ce OCPP 1.6J transportă fiecare înregistrare a tranzacțiilor către serverul dvs. prin Ethernet, 4G sau WiFi. Dacă rețeaua scade, sesiunea continuă și înregistrările încărcate mai târziu.

Certificarea și testele din spatele acesteia

Conformitate CE conform directivelor de joasă tensiune și EMC, verificată înainte de expedierea fiecărui lot de producție.

100% dintre unități trec testele dielectrice hi-pot și verificările de continuitate a pământului pe linia finală.

Ciclul termic de la -30°C la +70°C conform IEC 60068 pe unitățile eșantionate, plus un test de pulverizare cu sare de 96 de ore pentru instalațiile de coastă.

48 de ore de ardere continuă la sarcină completă cu monitorizare în timp real a curentului, temperaturii și stabilității comunicației.

Componentele sunt conforme cu RoHS și REACH, iar fabrica are un sistem de management al calității ISO 9001:2015.

Inspecția de intrare acoperă fiecare lot de conectori; o priză slăbită de tip 2 este cea mai comună defecțiune pe câmp pe care o vedem în turnurile de curent alternativ.

De la oțel plat la o coloană de 1,4 metri: opt pași

Tăiere cu laser: foile sunt tăiate pe lasere CNC la profilul turnului exact, toleranțe menținute la 0,1 mm.

Îndoire și formare: o presă de frână CNC pliază carcasa coloanei și sudurile prin puncte blochează cusătura.

Sudarea robotizată pe brațele FANUC unește suportul de bază și presetupa de intrare a cablului, același proces folosit pe linia noastră DC.

Tratamentul suprafeței: o linie de curățare și finisare în trei etape protejează carcasa înainte de asamblare.

Pre-asamblare: șina DIN, contactoarele, dispozitivul de curent rezidual și modulul de măsurare sunt montate și strânse conform specificațiilor.

Electronică: afișajul, placa de comunicații și placa de alimentare sunt montate și conectate.

Încărcarea firmware-ului și verificarea conformității OCPP: fiecare unitate este înregistrată și asociată cu un server de testare înainte de box.

QC final și ambalare: testul hi-pot, inspecția vizuală și ambalarea cartonului închid linia; comenzile standard pleacă în 15-20 de zile lucrătoare.

Este 14kW potrivit pentru amprenta dvs.?

Turnul de 14 kW își câștigă menținerea acolo unde constrângerea este fizică. Dacă site-ul dvs. este un teren larg deschis, cu o insulă de beton pregătită pentru un piedestal standard, cumpărați dulapul mai ieftin de 240 mm; profilul subțire nu îți cumpără nimic.

De asemenea, este instrumentul greșit atunci când mașinile stau opt ore sau mai mult. Parcarea flotei peste noapte este mai bine deservită de cutii de perete de 3,5-7kW la o fracțiune din preț, deoarece 14kW se amortizează numai atunci când vehiculele intră și ies cu bicicleta în timpul zilei.

Alegeți-l când puteți număra centimetrii: o bandă mediană îngustă, un rând de bordură cu o regulă strictă de retragere sau un garaj unde un dulap mai larg ar costa un loc de parcare. Dacă două mașini cu o putere de aproximativ 7 kW fiecare se potrivesc cu timpul dvs. de ședere, acesta este cel mai eficient mod de a le livra.

AMPPAL față de piedestalul standard de 240 mm

Amprenta la sol: 150 mm față de aproximativ 240 mm adâncime înseamnă că turnul trece probele de șantier care resping piedestalul.

O singură alimentare, două mașini: un singur circuit trifazat deservește ambele pistoale, în loc de două instalații separate.

Dovezi de testare: CE, 100% hi-pot, pulverizare cu sare de 96 de ore și ardere de 48 de ore sunt documentate per lot, nu doar revendicate într-o broșură.

Condiții de cumpărare: modele standard de la MOQ 1 unitate, termen de livrare 15-20 zile lucrătoare, 2 ani garanție, piese de schimb prin DHL/FedEx.

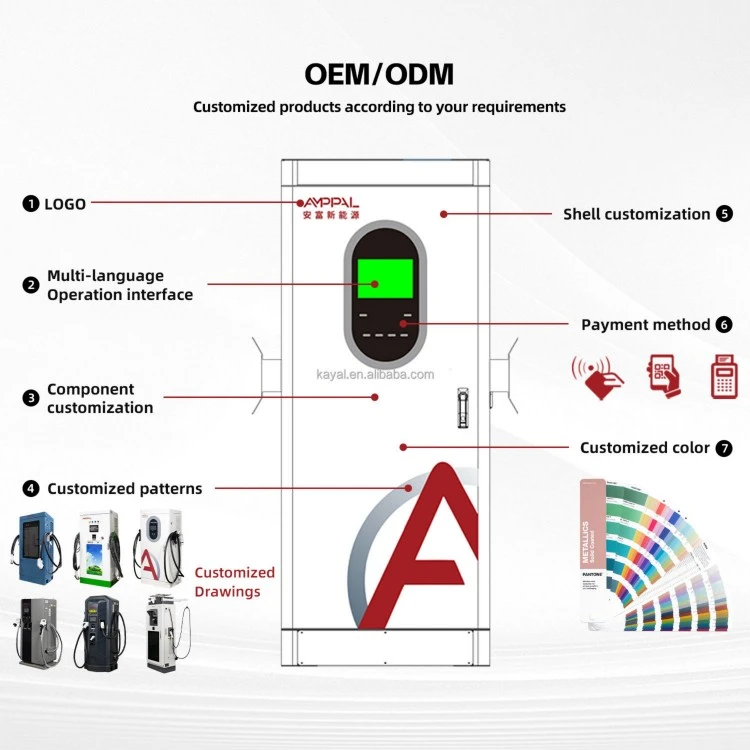

Personalizare: logo-ul, ecranul de pornire și brandingul cablului pot fi modificate; am expediat programe de export în peste 40 de țări, inclusiv Emiratele Arabe Unite, Arabia Saudită, Kazahstan, Germania și Mexic.

Ambalare și expediere: obținerea coloanelor pe site

Fiecare turn este livrat complet asamblat într-o cutie de export de aproximativ 350 x 220 x 1460 mm cu blocuri de colț din spumă; greutatea brută este de aproximativ 45 kg, inclusiv kitul de ancorare și presetupe.

Cutiile merg patru pe palet, împachetate cu protectie de margini; un container de 40 de picioare deține aproximativ 60 de turnuri paletizate sau până la 80 încărcate pe podea.

Termenii standard sunt FOB Ningbo sau Shanghai sau fabrica EXW. Fiecare transport include factura comercială, lista de ambalare, conosamentul, certificatul de origine și declarația de conformitate CE; Transportul maritim către Rotterdam sau Jebel Ali durează de obicei 30-40 de zile.

Asistență care respectă cronologia instalării

Garanție de 2 ani pentru defecte de fabricație, mai degrabă de la expediere decât de la punere în funcțiune, despre care instalatorii ne spun că simplifică reclamațiile.

Răspuns 24 de ore pe tichete tehnice, cu diagnosticare video, astfel încât electricianul dvs. să poată fi rezolvat în aceeași zi.

Piese de schimb DHL/FedEx din depozitul nostru central; articolele cu mișcare rapidă, cum ar fi ecranele tactile și presetupele, pleacă în 2 zile lucrătoare.

RMA pe hârtie mai întâi: trimiteți fotografii și seria unității, iar noi decidem între înlocuire sau reparare înainte de a trimite ceva înapoi.

Pentru lansări pe mai multe site-uri, vă sugerăm un kit de întreținere pentru fiecare 20 de turnuri deținute în stocul dvs., astfel încât schimburile de teren nu așteaptă niciodată vama.

Manipulare la fața locului: greșit vs corect

Greșit: montarea turnului astfel încât cablul să se îndrepte spre culoarul de trafic. Dreapta: orientați coloana astfel încât ambele cabluri să iasă departe de banda de rulare.

Greșit: alimentarea turnului dintr-un circuit subdimensionat deoarece este doar AC. Dreapta: măriți alimentarea pentru ambele pistoale împreună; un întrerupător trifazat de 32 A cu conductori de 6 mm2 este un punct de pornire sigur, apoi verificați conform codului local.

Greșit: treceți cablul Ethernet în aceeași conductă ca și cablul de alimentare. Dreapta: conducte separate, la cel puțin 30 cm una de cealaltă, pentru a proteja legătura de rețea de interferențe.

Greșit: acoperirea ecranului tactil cu autocolante sau semnalizare. Dreapta: păstrați fața afișajului clar; ecranul de 5 inchi este singura interfață locală a operatorului.

Greșit: presupunând că garanția acoperă vandalismul. Dreapta: raportați imediat deteriorarea cu fotografii și numărul de serie; garanția de 2 ani acoperă defectele de fabricație, așa că, cu cât o documentați mai repede, cu atât mai repede acționăm.

Ce raportează managerii de site după un sezon

Un operator de parcare din Dubai a condus 12 dintre aceste turnuri de-a lungul unui rând de trotuar pe care municipalitatea îl considerase prea îngust pentru piedestale standard. După opt luni de veri la 45°C, un ecran tactil a dezvoltat o pâlpâire, pe care l-am înlocuit în garanție în decurs de o săptămână. Rezumatul lui: coloana este subțire, dar nu s-a îndoit, s-a clătinat sau s-a supraîncălzit.

Un grup hotelier german a standardizat turnul pentru parcarea în curte după ce arhitectul a respins un cabinet mai larg. Singura lor plângere: antena 4G cade într-o singură bară în interiorul curții, așa că acum comandă versiunea WiFi/Ethernet și o conectează la comutatorul clădirii.

Un antreprenor saudit a cumpărat un prim lot de 20 pentru o dezvoltare cu utilizare mixtă. Instalările de ancorare au luat electricienilor săi două ore pe turn în prima zi și sub o oră după ce au văzut șablonul de foraj; de atunci au mai comandat trei loturi.

Întrebări frecvente

Î: Se pot încărca cu adevărat două mașini în același timp pe turnul de 14 kW?

R: Da, ambele prize sunt sub tensiune și stația împarte bugetul de 14kW între ele; o singură mașină primește întregul buget atunci când este singură.

Î: De ce spațiu are nevoie turnul față de bordură sau zid?

R: Păstrați aproximativ 600 mm spațiu de lucru în fața prizei; aproximativ 200 mm lateral este suficient pentru bucla de cablu.

Î: Turnul subțire are nevoie de o fundație de beton?

R: O bază de ancorare M12 pe un suport de beton de 300 x 300 mm este standard; pe asfalt furnizăm un suport de suprafață.

Î: Cu ce ​​conector este livrat stația?

R: Două prize de tip 2 cu cabluri de 4,5 m standard; acest model AC nu oferă CCS.

Î: Poate turnul să funcționeze cu alimentare monofazată?

R: Nu, necesită 380 VAC trifazat; pentru site-uri monofazate, uitați-vă la stațiile noastre AC montate pe perete de 3,5-7 kW.

Î: Cum funcționează facturarea fără un terminal de plată?

R: OCPP 1.6J predă tarifele și pornirea/oprirea de la distanță către back office-ul sau platforma de roaming, în timp ce ecranul arată datele sesiunii la nivel local.

Î: Care este timpul de livrare pentru o comandă de container?

R: 15-20 de zile lucrătoare pentru modelele standard după confirmarea comenzii și depozit.

Î: Ecranul poate fi citit în lumina directă a soarelui?

R: Este un LCD color de 5 inchi cu o setare de luminozitate în aer liber; în soare aspru de amiază, hota de umbră pe care o oferim opțiune ajută.
