Turn de stație de încărcare pentru vehicule electrice cu suport de 7 kW pentru comunități rezidențiale

Când un zid nu este o opțiune

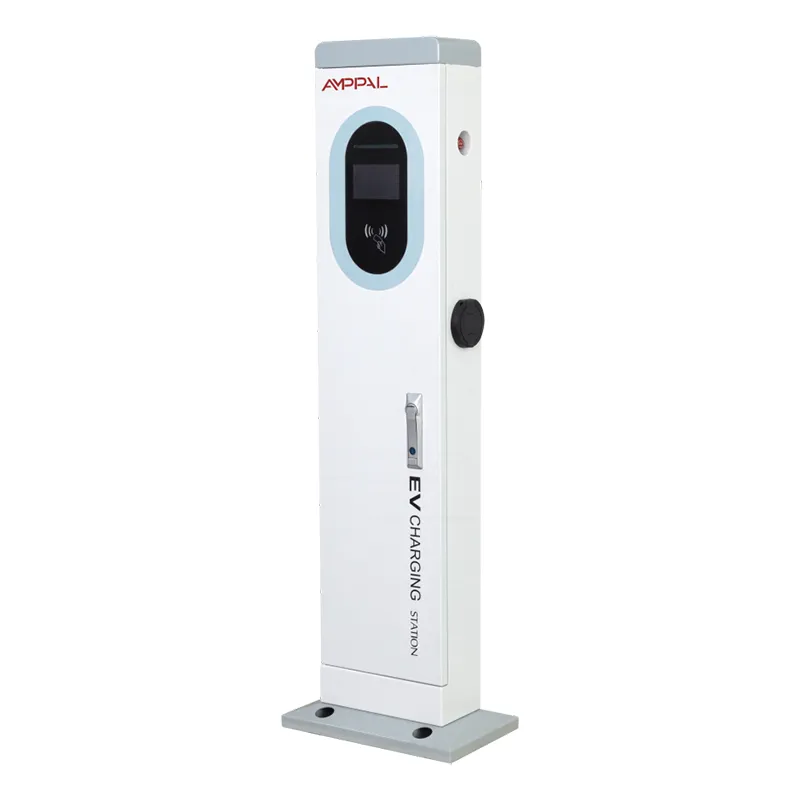

Parcările deschise rareori au un perete unde ai nevoie. Acest decalaj este exact pentru care a fost construit acest produs. AF-AC-7kW este un turn de încărcare autonom: o coloană de oțel de 410 x 240 x 1400 mm care transportă un punct de încărcare AC de 7 kW, un ecran tactil color de 5 inchi și hardware-ul de plată și de rețea într-un singur corp sigilat.

Instalarea este o turnare a fundației, nu un proiect de construcție. Fixați placa de bază pe un suport de beton cu kitul de ancorare și șablonul de foraj pe care îl livrăm, alimentați turnul 220VAC +/-20%, conectați Ethernet sau montați un SIM 4G. Fără fațadă de forat, nici un zid al proprietarului de care să se certe - doar pământ în care ai voie să turnați beton.

Pentru hotelurile care dețin parcări, mall-uri cu loturi de suprafață sau municipalități care adaugă golfuri pe stradă, libertatea respectivă decide adesea dacă taxarea apare în acest trimestru sau anul viitor. Cutiile de perete rezolvă problema de încărcare. Turnurile rezolvă mai întâi problema site-ului.

De ce cumpărătorii aleg stâlpul peste cutia de perete

Libertatea amplasamentului - plasați turnul la mijlocul rândului, la un golf de capăt sau între copaci, oriunde parchează mașinile, în loc de oriunde se întâmplă un zid.

Ergonomie la înălțimea în picioare - la 1400 mm ecranul se află la nivelul ochilor natural, astfel încât șoferii ating, plătesc și deconectează fără a se apleca sau ghemui.

Manevrare ușoară a cablului - pistolul atârnă la înălțimea taliei de un toc, vizibil mai confortabil pentru șoferii mai în vârstă și curierii de livrare decât o priză de perete joasă.

O carcasă etanșă - toate componentele electronice trăiesc în interiorul corpului turnului IP54, astfel încât nu este necesară nicio cutie de distribuție separată pe amplasamentele tipice.

Vizibil de peste lot - un turn se încarcă aici de la 50 de metri; o cutie de perete dispare în spatele dubelor parcate și vă costă clienții care se întâlnesc.

O amprentă care crește odată cu tine - fiecare turn din această serie împărtășește aceeași bază de 410 x 240, astfel încât o trecere ulterioară la un model cu pistol dublu poate reutiliza același tampon.

Specificatii tehnice

Unde un stâlp independent își câștigă păstrarea

Parcări deschise pentru hoteluri și stațiuni, fără fațadă, în apropierea golfurilor.

Golfuri municipale pe stradă și terenuri publice unde forarea în clădirile din apropiere nu este permisă.

Parcare la locul de muncă pe teren închiriat - chiriașul nu poate atinge pereții, dar poate turna un tampon.

Loturi de restaurante și comerț cu amănuntul, cu golfuri împrăștiate, departe de clădire.

Locuri de construcție nouă unde încărcarea trebuie să fie activă înainte ca clădirea să fie terminată.

Cum funcționează turnul la fața locului

Puterea curge de la alimentarea cu 220 VAC +/- 20% în turn, prin unitatea de control, din pistol către un vehicul cu o putere de până la 7 kW - aproximativ 45 km de autonomie pe oră pentru un vehicul electric de dimensiuni medii și o încărcare completă peste noapte pentru aproape orice autoturism european.

Turnul raportează backend-ului operatorului prin Ethernet, 4G sau WiFi folosind OCPP 1.6 sau 2.0. Ecranul de 5 inchi ghidează șoferul prin conectare, autentificare, încărcare și primire; datele sesiunii ajung în cloud în timp real.

Serviciul este în mare parte la distanță. Când o sesiune eșuează, backend-ul o înregistrează și citim diagnosticele turnului în rețea înainte de a decide dacă este necesară o vizită la fața locului.

Ce a luat de fapt marca CE

Marcajul CE conform directivelor UE de joasă tensiune și EMC, cu documentația de testare păstrată la dosar pentru importatori și vămuire.

IP54 verificat în laboratorul nostru și de către o casă de testare terță parte - protejat împotriva prafului și împotriva stropilor din orice unghi.

Testare cu pulverizare de sare de 96 de ore pe carcasa acoperită cu pulbere, dimensionată pentru parcări de coastă.

Testare funcțională completă în intervalul nominal de la -20C la +50C înainte ca designul să înghețe.

Fiecare unitate de producție rulează un test de încărcare plus un test de conectare la terminalul de plată și rețea înainte de ambalare - nu o probă aleatorie.

CE este linia de bază; fabrica deține, de asemenea, mărcile CCC, TUV, UL și CB pentru alte programe de export.

De la bobină la turn: opt pași în fabrica noastră

Tabla de oțel este tăiată cu laser și perforată cu CNC la profilul de 410 x 240 în propriul nostru atelier de tablă.

Presele TRUMPF pliază coloana, iar roboții FANUC sudează cusăturile.

Corpul este acoperit cu pulbere; probele din fiecare lot trec în testarea cu pulverizare salină.

Linia de asamblare AC se potrivește modulului de control, contactorului, ecranului de 5 inchi și pistolului de încărcare.

Etanșarea este verificată în raport cu cerințele IP54, inclusiv intrările de cabluri și cadrul ecranului.

Fiecare turn rulează un test funcțional cu o sarcină rezistivă, apoi un test de plată și de rețea.

QC semnează numărul de serie, raportul de testare și documentele CE, iar unitatea este rezervată pentru expediere.

Termenul standard de livrare este de 15-20 de zile lucrătoare de la confirmarea comenzii; comenzile urgente trec pe banda rapidă prin acord.

Stâlp sau cutie de perete? Comparația cinstită

Dacă un perete robust stă deja exact acolo unde parcează mașinile, cumpărați cutia de perete. Costă mai puțin - fără fundație, mai puțin oțel, instalare mai rapidă - și le vindem și pe acestea. Alegeți pe fapte, nu pe obișnuință.

Costul suplimentar al turnului cumpără trei lucruri: dreptul de a alege locul în loc de a moșteni unul, ergonomie la înălțimea în picioare, o priză de perete la înălțimea genunchiului nu poate fi egalată și un corp etanș care supraviețuiește mult traficului mai bine decât o cutie fixată pe un perete de încărcare.

Cine nu ar trebui să cumpere asta: chiriașii care nu pot turna beton, locații care au nevoie de încărcare doar pentru câteva săptămâni sau cumpărători a căror mașină se încarcă bine peste noapte de la o priză obișnuită. Pentru ei turnul este oțel de care nu au nevoie.

Ce aduce AMPPAL, ceea ce un reseller nu poate

Fabrică direct de la Zhejiang Anfu New Energy Technology Co., Ltd. din Yueqing - capitala electrică a Chinei - fondată în 2014.

O întreprindere națională mic-gigant, cu peste 260 de angajați și linii de asamblare separate AC și DC.

Peste 1.000.000 de unități livrate până în 2024, exportate în peste 40 de țări din Emiratele Arabe Unite și Germania în Malaezia și Mexic.

Linii automate de la FANUC și TRUMPF, plus ștanțare CNC, îndoire și tăiere cu laser.

Bun venit OEM și ODM - culori personalizate, logo-uri, branding de plată și ambalare, cu MOQ discutat pe proiect.

Condiții de ambalare, containere și comerț

Fiecare turn este livrat într-o ladă verticală din lemn dimensionată pentru înălțimea de 1400 mm, cu contravântuiri interne în jurul ecranului și ramă. Șuruburile de ancorare, șablonul de foraj și hardware-ul de montare călătoresc în interiorul aceleiași cutii, astfel încât nimic nu așteaptă la fața locului pentru oa doua expediere.

Lungimea de 1400 mm modifică planificarea containerului în comparație cu cutiile de perete: lăzile stau plate și se stivuiesc, iar un container de 20 de picioare necesită de obicei 60-80 de turnuri, în funcție de dimensiunile lăzii; cotam marfa pe lada.

Cităm FOB Ningbo sau Shanghai ca standard, cu EXW și CIF disponibile la cerere. Documentele includ factura comercială, lista de ambalare, conosamentul și o copie a certificatului CE.

Garanție și asistență după livrare

2 ani garanție la turn, ecran și modul de plată, acoperind defecte de materiale și de manoperă.

Piese de schimb - ecrane, pistoale, panouri de control - detinute in stoc si expediate la cerere.

Diagnosticare la distanță prin 4G sau Ethernet; majoritatea erorilor software și de configurare sunt remediate fără o vizită la site.

Sfaturi de întreținere: inspectați pistolul și tocul trimestrial și strângeți din nou șuruburile de ancorare o dată pe an.

Documentația completă - manualul de utilizare, desenul de instalare și ghidul de configurare OCPP - este livrat cu fiecare unitate.

Cinci greșeli de instalare pe care le vedem repetate

Greșit: fixați baza direct pe asfalt. Dreapta: turnați un tampon de beton folosind șablonul furnizat și lăsați-l să se întărească complet înainte de a încărca turnul.

Greșit: lăsați arma întinsă pe pământ între sesiuni. Dreapta: întoarceți-l în toc de fiecare dată - conectorul este partea care se poartă prima.

Greșit: bazează-te doar pe WiFi într-un lot de la distanță. Dreapta: potriviți un SIM 4G, astfel încât plățile să continue să funcționeze atunci când routerul de birou scade.

Greșit: puneți turnul unde poate ajunge un camion cu marșarier. Dreapta: poziționați-l la capătul îndepărtat al golfului sau adăugați un bolard.

Greșit: uitați de verificarea anuală a cuplului. Dreapta: strângeți din nou șuruburile de ancorare la fiecare 12 luni și etanșați din nou placa de bază dacă vedeți urme de apă.

Ce spun operatorii site-ului după un an

Un proprietar de hotel din Split, Croația, a amplasat trei turnuri în curtea sa deschisă în primăvara anului 2024. Le-a ales pentru că clădirea nu are fațadă utilizabilă în apropierea golfurilor. Plângerea lui este strălucirea ecranului la amiază - un film anti-reflex a rezolvat-o - dar el raportează zero defecte hardware în două veri de utilizare intensă a oaspeților.

Un distribuitor din Kuala Lumpur a vândut zece unități către loturile de suprafață ale unui grup de retail. Instalatorul a lăudat șablonul de foraj - echipa sa a terminat fiecare fundație într-o dimineață. Mica nemulțumire: cablul pistolului este scurt pentru unele SUV-uri la capătul unui golf lung.

O municipalitate din Emiratele Arabe Unite are douăsprezece turnuri pe platforme de pe marginea străzii. După 14 luni, jurnalul de întreținere arată o înlocuire a ecranului tactil și nimic altceva. Încă mai sigilează placa de bază în fiecare sezon ploios, o formalitate pe care o urmează oricum.

Întrebări pe care le pun cumpărătorii de turnuri pentru prima dată

Î: Acest turn va încărca fiecare vehicul electric?

R: Fiecare vehicul electric vândut în Europa cu o priză de tip 2 se va încărca de la acesta; încărcătorul de bord al mașinii decide viteza exactă, până la plafonul de 7 kW al turnului.

Î: Ce fond de ten are nevoie?

R: Un tampon de beton turnat pe șablonul de foraj pe care îl livrăm împreună cu unitatea; tampoanele tipice sunt de aproximativ 500 x 500 mm, iar șuruburile de ancorare vin în cutie.

Î: Cutia de perete este mai ieftină?

R: Da, cu aproximativ 20-30% mai ieftin de cumpărat și instalat acolo unde există un zid bun - prețul turnului plătește pentru coloană, trusa de fundație și libertatea de a alege locul.

Î: Poate ecranul să reziste razelor directe ale soarelui?

R: Se poate citi în lumina zilei, deși strălucirea puternică a amiezii este singura plângere pe care o auzim; un film anti-orbire este o soluție ieftină.

Î: IP54 este suficient pentru utilizare în exterior?

R: Da pentru ploaie și stropire - IP54 blochează praful și pulverizarea cu apă. Locurile complet scufundate ar avea nevoie de un rating mai mare, de care aproape nicio parcare nu are nevoie.

Î: Ce țări acceptă marcajul CE?

R: Toate țările UE și SEE, plus multe altele care acceptă CE ca certificat de intrare; fabrica deține și CCC, TUV, UL și CB pentru alte piețe.

Î: Pot face upgrade la acest turn de 7 kW mai târziu?

R: Baza de 410 x 240 este partajată în întreaga serie, astfel încât un site se poate muta într-un turn cu două tunuri pe același pad - unitatea de 7 kW în sine nu poate fi actualizată pe teren.

Î: Cât durează de la comandă până la livrare?

R: 15-20 de zile lucrătoare ca standard, livrare din Ningbo sau Shanghai, cu pachetul complet de documente, inclusiv certificatul CE.
