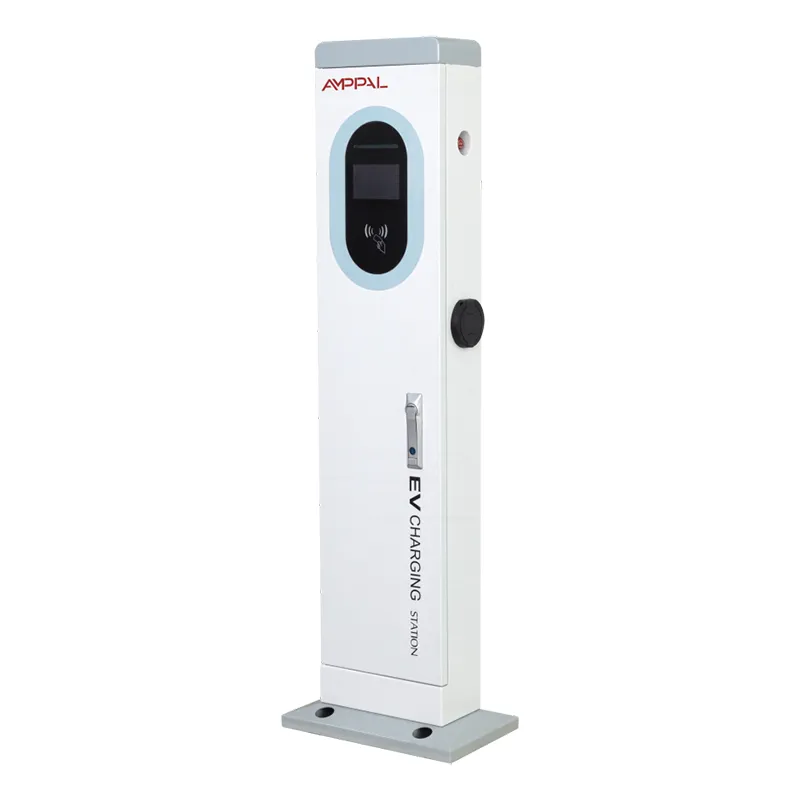

Turn de încărcare AC EV cu două porturi de 14 kW pentru parcări comerciale

Două puncte de încărcare pe o singură fundație

Două locuri de parcare pot împărtăși o coloană de încărcare - acea singură decizie este întreaga poveste a acestui produs. AF-AC-14kW este un turn de 410 x 240 x 1400 mm cu două tunuri AC de 7 kW, un ecran tactil color de 5 inchi, un set de terminale de plată și un modul de rețea care deservește ambele părți.

Gândiți-vă la asta ca la două cutii de perete condensate într-o coloană independentă, minus părțile duplicate. O fundație, o carcasă, o caroserie IP54, o alimentare 220VAC +/-20% - și două mașini care se încarcă în același timp la 7kW fiecare.

Pentru proprietarii de site-uri care numără costul per locație, acesta este locul în care turnul schimbă foaia de calcul. Al doilea golf nu mai costă aproape la fel de mult ca primul. Două locații, un contract de întreținere, un set de documente - numerele nu se mai dublează.

Argumentul costului per golf

O fundație în loc de două - un singur suport de beton și un kit de ancorare acoperă ambele golfuri.

Un modul de rețea, un SIM, un ecran - părțile care se dublează pe două încărcătoare separate sunt partajate aici.

O vizită de instalare - un echipaj și un cablu trec la coloană, aproximativ jumătate din munca de șantier a două unități.

Pe fișele de buget ale clienților noștri, costul total instalat per compartiment ajunge de obicei cu 25-35% sub două încărcătoare separate de 7 kW.

Un punct de intrare OCPP - două locașuri apar ca un singur dispozitiv pe backend, astfel încât punerea în funcțiune și monitorizarea zilnică durează mai puțin.

Piese de schimb standardizate - aceleași ecrane, pistoale și plăci de control sunt utilizate în seria noastră de turnuri, astfel încât un kit de schimb acoperă mai multe locații.

Specificatii tehnice

Cele mai bune site-uri pentru un turn Twin-Gun

Loturi de hoteluri și stațiuni unde două locuri pentru oaspeți se umplu, de obicei, în jurul orei de check-out.

Loturi de suprafață ale centrului comercial, cu pereche de loturi de capăt lângă intrare.

Parcările la locul de muncă care împerechează spațiile pentru angajați, unde ambele mașini ajung și pleacă în același program.

Loturi municipale în care lățimea golfului este redusă și două posturi separate ar aglomera rândul.

Teren de apartament și condominiu care deservește două golfuri dedicate rezidenților.

Cum două arme împart un turn

Ambele pistoale se alimentează de la aceeași alimentare de 220 VAC +/- 20% printr-o unitate de control. Când două mașini sunt conectate simultan, fiecare pistol furnizează până la 7 kW - o putere combinată de 14 kW. Când o singură mașină este conectată la priză, încă ajunge până la 7 kW; acest turn nu concentrează puterea pe o singură armă și nu pretindem altfel.

Ecranul de 5 inchi afișează ambele sesiuni, astfel încât fiecare compartiment primește propria stare de încărcare, flux de plată și chitanță. Deoarece ambele arme stau pe un singur dispozitiv, un șofer care plătește cu cardul sau APP nu trebuie să știe în ce compartiment se află - sesiunea urmează arma la care a conectat-o.

Ambele locații raportează la backend printr-o singură conexiune OCPP 1.6 sau 2.0. Aceasta înseamnă o intrare în dispozitiv, o actualizare de firmware și o sesiune de diagnosticare la distanță pentru două locuri de parcare. Un manager cu două duzini de turnuri vede două duzini de dispozitive pe tabloul de bord, nu patruzeci și opt.

Porți de calitate înainte ca marcajul CE să continue

Turnul este marcat CE conform directivelor de joasă tensiune și EMC, cu fișierul păstrat pe serie de model.

IP54 verificat prin teste de laborator și terțe părți - etanș la praf și stropire, cu intrări de cablu sigilate.

Testare cu pulverizare de sare de 96 de ore pe acoperirea cu pulbere, standard pentru programul nostru de export de coastă.

Testare de sarcină cu pistol dublu - ambele ieșiri funcționează la puterea nominală maximă simultan pentru a dovedi comportamentul combinat de 14 kW.

Testare de temperatură între -20C și +50C, inclusiv citirea pe ecran la pornire la rece.

Nicio navă turn fără propriul raport de testare numerotat de serie. Certificarea la nivel de fabrică acoperă CCC, TUV, UL și CB.

Cum este construit Turnul Twin-Gun

Profilul coloanei de 410 x 240 este tăiat cu laser și perforat pe propriile linii, mai degrabă decât cumpărat.

Presa frana TRUMPF formeaza coloana; Roboții FANUC sudează cusăturile.

Se aplică acoperirea cu pulbere, cu probe de lot trimise la testarea cu pulverizare salină.

Linia AC se potrivește unității de control, contactorului, ecranului și ambelor pistoale cu tocurile lor.

Etanșarea IP54 este verificată la intrările de cablu și la marginea ecranului.

Fiecare turn rulează un test de încărcare simultan cu două arme plus teste de plată și de rețea.

QC înregistrează numărul de serie, rezultatele testelor și documentele CE, apoi înregistrează expedierea cărților.

Termenul standard de livrare este de 15-20 de zile lucrătoare; rezervările de containere sunt confirmate înainte de începerea producției.

Un turn cu două arme sau două încărcătoare simple?

Două încărcătoare separate de 7 kW câștigă exact într-o singură situație: atunci când cele două compartimente stau departe, cum ar fi capete opuse ale unui lot, unde cablul de trecere la o coloană comună ar costa mai mult decât carcasa unei a doua unități.

Peste tot, turnul câștigă din bani și întreținere. Două încărcătoare înseamnă două fundații, două ecrane, două module de rețea, două cartele SIM și două vizite de instalare. Un turn le înlocuiește pe toate cu una din fiecare, motiv pentru care costul instalat pe baie scade de obicei cu un sfert până la o treime. Economiile sunt suficient de reale încât câțiva dintre distribuitorii noștri citează acum turnuri cu două tunuri în mod implicit, ori de câte ori două locații sunt adiacente.

Cine nu ar trebui să-l cumpere: site-uri cu un singur golf astăzi și nici un al doilea golf planificat - turnul cu un singur tun de 7kW este mai ieftin; sau loturi în care cele două stații de încărcare trebuie să rămână separate fizic cu mai mult de câțiva metri. Cumpărați turnul când două golfuri stau unul lângă altul și vor rămâne așa.

De ce importatorii recomandă al doilea container

Prețuri directe din fabrică de la Zhejiang Anfu New Energy Technology Co., Ltd. din Yueqing - fondată în 2014, o întreprindere națională mică-gigant.

Un singur SKU care acoperă două compartimente, ceea ce simplifică stocul importatorului și instruirea instalatorului.

Fișiere de certificare (CE plus CCC, TUV, UL și CB) gata de înmânat autorităților locale și utilităților.

Peste 1.000.000 de unități livrate până în 2024 în peste 40 de țări, cu comenzi repetate de la distribuitori din Malaezia, Turcia și Golf.

Opțiuni OEM și ODM - culoare personalizată, logo și branding de plată, cu MOQ discutat pe proiect.

Livrarea unui turn de 1,4 metri fără deteriorare

Cutia este verticală, cu contravântuiri construite în jurul feței ecranului și a ambelor toci. Șuruburile de ancorare, șablonul de foraj și hardware-ul de montare merg în aceeași ladă, astfel încât instalatorul are totul în prima zi.

Lungimea cutiei de 1400 mm este cifra cheie pentru planificarea containerelor - lăzile stau plate și se stivuiesc, iar un container de 20 de picioare transportă aproximativ 60-80 de turnuri, în funcție de dimensiunile cutiei. Biroul nostru de expediere confirmă numărul exact înainte de a rezerva.

Cităm implicit FOB Ningbo sau Shanghai; EXW și CIF sunt disponibile. Documentele acoperă factura, lista de ambalare, conosamentul și copia certificatului CE - sunt întocmite în termen de 15-20 de zile lucrătoare.

Termenii serviciilor pe care cumpărătorii ar trebui să-i cunoască

Garanție de 2 ani care acoperă ambele arme, ecranul și modulul de plată.

Ansambluri de arme de rezervă și ecrane stocate pentru expediere rapidă - cele două articole de uzură cele mai comune.

Diagnosticare de la distanță prin 4G sau Ethernet, cu actualizări de firmware livrate prin backend.

Sfaturi pentru personalul șantierului: ștergeți ecranul cu o cârpă uscată săptămânal și verificați dacă ambele toci nu sunt îndoite.

Manualul de utilizare, desenul de instalare și ghidul de configurare OCPP sunt livrate cu fiecare unitate.

Greșeli de instalare care distrug un turn bun

Greșit: îngropați cablul de alimentare fără conductă și sperăm că va supraviețui. Dreapta: treceți cablul în conductă până la baza coloanei, cu o buclă de serviciu pentru reterminarea viitoare.

Greșit: turnarea tamponului cu ochiul și apoi reglarea turnului la nivel. Dreapta: turnați pe șablonul furnizat și verificați nivelul înainte ca betonul să se întărească.

Greșit: lăsați ambele cabluri să se așeze pe culoarul dintre compartimente. Dreapta: direcționați fiecare pistol către propriul compartiment, astfel încât șoferii să nu se împiedice niciodată de cablul de pe cealaltă parte.

Greșit: presupunând că WiFi de birou ajunge în ambele locații. Dreapta: verificați semnalul la poziția coloanei înainte de turnare - sau montați un SIM 4G.

Greșit: sări peste verificarea de împământare deoarece turnul pare solid. Dreapta: verificați continuitatea pământului la tija de împământare a plăcii în timpul punerii în funcțiune.

Povești cu operatori de pe site-uri cu două căi

Un administrator de proprietate din Atena a montat opt ​​turnuri în două blocuri de apartamente la sfârșitul anului 2024, locuitorii împărțind patru unități cu arme duble pentru opt golfuri. Nota ei după șase luni: un toc de armă trebuia strâns din nou, iar rezidenții nu s-au certat despre nimic altceva - ceea ce, pentru o placă de condominiu, contează ca un succes liniștit.

Un operator olandez de parcare conduce turnul la un lot P+R din afara Utrecht - două golfuri, o coloană, plată cu cardul. Comentariul lui: cel de-al doilea golf era practic infrastructură gratuită, am plătit doar pentru arma suplimentară. Mica reclamație este poziția ecranului: bine în picioare, incomodă dacă vrei să-l urmărești din mașină.

Un distribuitor turc care cumpără turnuri de 14 kW pentru lanțurile hoteliere a spus că turnul a redus timpul de instalare per compartiment de la două zile la una. Nemulțumirea lui: șablonul furnizat presupune mult nivel, iar două dintre site-urile sale au avut nevoie mai întâi de mici ajustări de nivelare.

Întrebări despre încărcarea cu două arme

Î: Dacă două mașini se încarcă simultan, ce viteză are fiecare?

R: Fiecare pistol furnizează până la 7 kW simultan, o putere combinată de 14 kW - niciunul dintre golfuri nu îl înfometează pe celălalt.

Î: Poate un pistol să livreze toți cei 14 kW?

R: Nu. Plafonul fiecărei arme este de 7 kW, deci o singură mașină încă se încarcă până la 7 kW; alege turnul de 22kW sau 44kW dacă ai nevoie de mai mult pe vehicul.

Î: Câte locuri de parcare deservește un turn?

R: Doi, câte unul pe armă, în mod ideal unul lângă altul - cablul fiecărui pistol ajunge la propriul său compartiment.

Î: Turnul are nevoie de două circuite de alimentare separate?

R: Nu - o alimentare de 220 VCA +/-20% servește ambele pistoale prin unitatea de control internă.

Î: Este suficient 14 kW pentru un vehicul electric modern peste noapte?

A: Da. 7 kW per mașină adaugă aproximativ 45 km de autonomie pe oră, astfel încât o sesiune peste noapte acoperă o baterie plină pentru majoritatea vehiculelor electrice pentru pasageri.

Î: Cât costă per locație față de două încărcătoare unice?

R: Pe amplasamentele tipice, costul instalat pe golf este cu 25-35% mai mic, în principal din partajarea fundației, a modulului de rețea și a vizitei de instalare.

Î: Pot gestiona cele două arme independent în backend?

R: Da - fiecare pistol este un conector OCPP separat pe un singur dispozitiv, astfel încât să puteți stabili prețul, programarea și raportarea per compartiment.

Î: Care este timpul de livrare?

R: 15-20 de zile lucrătoare, cu pachetul complet de documente și certificatul CE expediate din Ningbo sau Shanghai.
