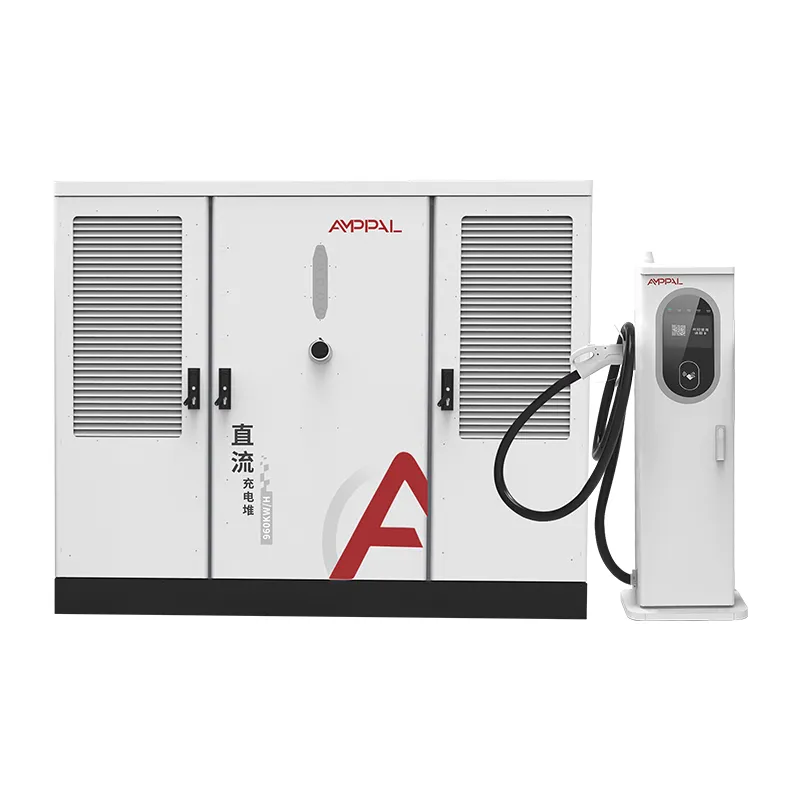

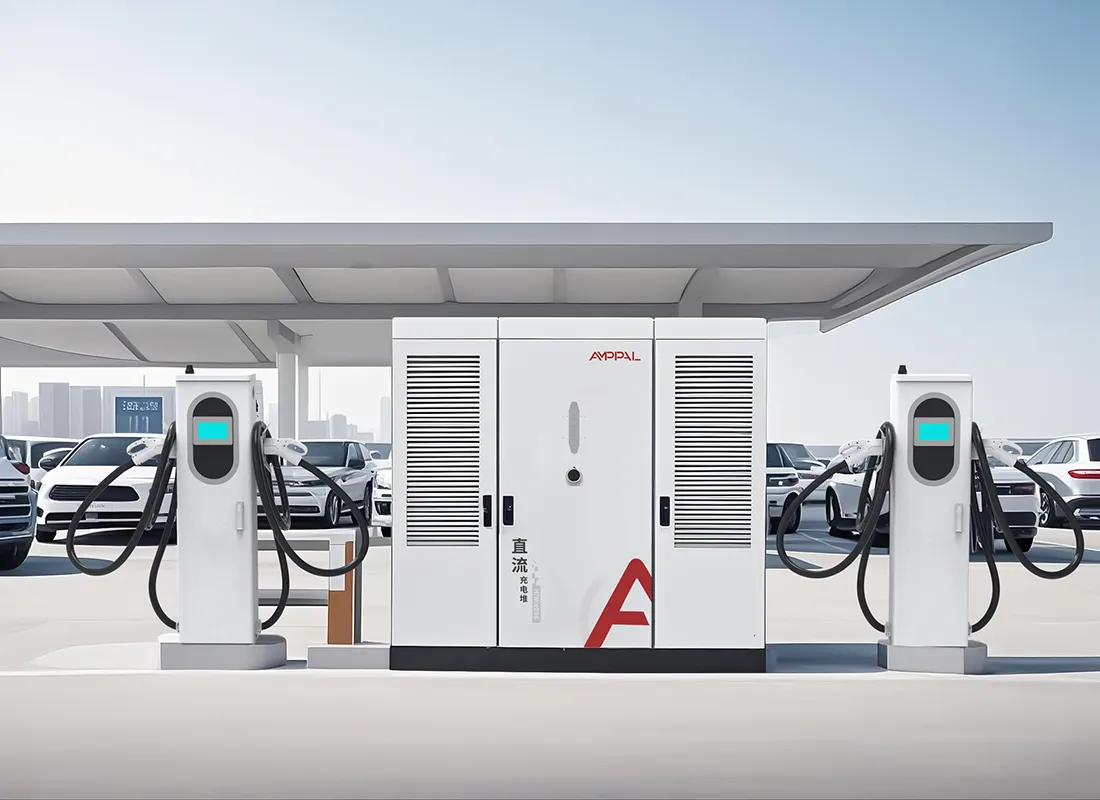

Sistem de încărcare DC Split de mare putere de 800 kW pentru hub-uri de încărcare comerciale

Ce acoperă de fapt certificatele UL

America de Nord nu acceptă marcajul CE ca dovadă că un încărcător este sigur de instalat. Acceptă o listă, iar pentru echipamentele de încărcare rapidă DC, lista respectivă este UL.

Acest sistem de tip split de 800 kW poartă UL 2202-2022, standardul pentru echipamentele sistemului de încărcare a vehiculelor electrice, și UL 2231-2, standardul pentru sistemul de protecție a personalului care protejează operatorul împotriva șocurilor electrice. Ambele sunt tipărite pe plăcuța de identificare și ambele supraviețuiesc inspecției autorității care are jurisdicție.

Această pagină explică cele două standarde, designul de intrare de 480 V din America de Nord și punctele de conformitate care împiedică reluarea proiectelor.

Ar trebui să fim direcți cu privire la ceea ce nu este această pagină: nu este consiliere juridică, iar codurile locale variază în funcție de stat și județ. Ce este, este imaginea practică a modului în care un sistem listat de 800 kW îndepărtează obstacolele pe care le vedem cel mai des în proiectele din SUA și Canada.

Accesul la piața din America de Nord: UL vs CE

Diferența dintre un marcaj CE și o listă UL nu este documente. Este dacă echipamentul poate fi instalat și asigurat în mod legal.

CE este o autodeclarație a producătorului; UL este o listă terță parte susținută de inspecții în fabrică și audituri ulterioare.

Majoritatea jurisdicțiilor, utilităților și asigurătorilor din SUA necesită o listă de laboratoare de testare recunoscută la nivel național, pe care CE singur nu o oferă.

UL 2202-2022 acoperă echipamentul sistemului de încărcare în ansamblu: carcasă, cablare, circuite de intrare și circuite de ieșire.

UL 2231-2 acoperă sistemul de protecție a personalului, lanțul de blocare de siguranță dintre conector și ieșirea DC.

Cu ambele listări, sistemul de 800 kW este pregătit pentru autorizare fără o evaluare inginerească personalizată în majoritatea statelor.

Pentru Canada, același echipament poate fi evaluat față de omologii CSA; fișierele noastre UL acceptă această cale.

Specificatii tehnice

Site-uri din SUA și Canada, construite pentru 800 kW

Stații de coridor interstatale unde există deja un serviciu trifazat de 480 V și 800 kW este capacitatea contractată.

Opriri de camioane și zone de odihnă care licita pentru NEVI sau programe finanțate de stat care necesită echipamente listate.

Șantiere corporative și de flotă care înlocuiesc infrastructura diesel cu încărcare DC de mare putere.

Locuri de cumpărături și divertisment cu parcări mari și un singur transformator dedicat.

Proiecte pilot de utilități care demonstrează încărcare de mare putere pe rețeaua de distribuție.

Structuri de parcare pentru aeroport și tranzit unde un singur serviciu de 480 V alimentează mai multe zone de încărcare.

De la intrarea de serviciu 480V la ieșirea CCS1

Dulapul este proiectat conform standardului comercial nord-american: AC480V ±10% la intrare trifazată de 50/60Hz. Nu este necesar un transformator de creștere între un serviciu standard de 480V și dulap; treapta redresorului se convertește direct într-o magistrală de 300-1000VDC.

Corecția factorului de putere menține intrarea la ≥0,99, ceea ce menține contorizarea cererii curată și evită penalizările la tarifele comerciale care facturează puterea reactivă.

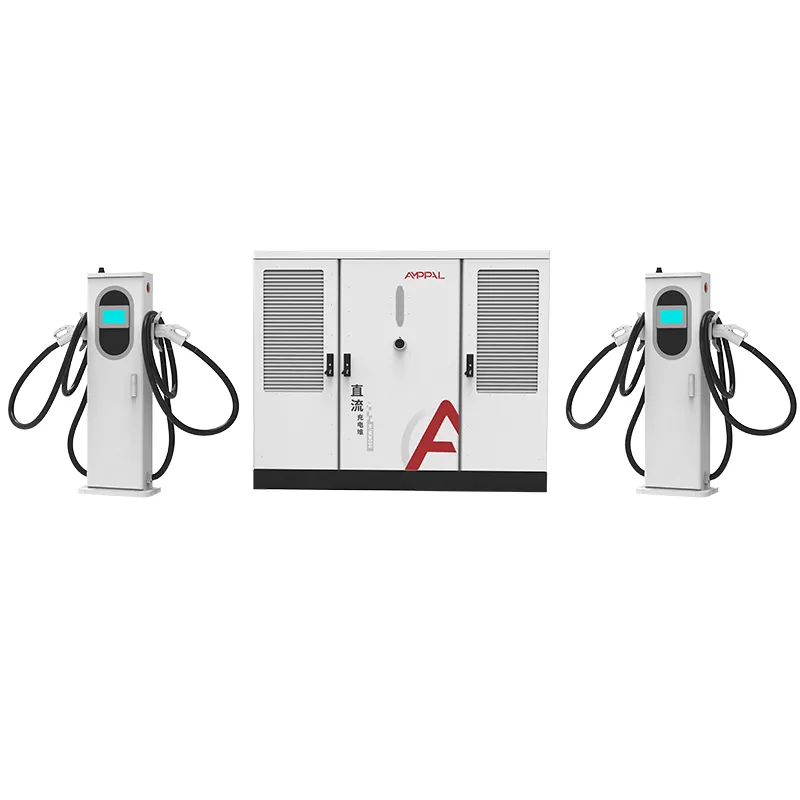

Piscina de 800 kW alimentează 2 până la 16 terminale. Fiecare terminal își negociază curentul cu controlerul, astfel încât o stație răcită cu lichid de 600 A și o stație răcită cu aer de 250 A coexistă pe același dulap, iar conectorii de ieșire urmează piața: CCS1 pentru America de Nord, cu NACS disponibil.

Defecțiunile la pământ și protecția personalului sunt gestionate în interiorul dulapului în conformitate cu UL 2231-2, iar stația se conectează la backend-uri OCPP 1.6 sau 2.0 pentru gestionarea sarcinii și control de la distanță.

Căldura este gestionată de sistemul de răcire propriu al dulapului, astfel încât nivelul de zgomot ≤65dB se menține chiar și la putere maximă. Acest lucru contează în loturile comerciale în care linia de proprietate a unui vecin se află aproape de platforma de echipamente.

Marcaj UL, NEC 625 și acceptare AHJ

Permiterea este locul în care echipamentele enumerate se plătesc de la sine. Trei documente contează la momentul inspecției și le furnizăm pe toate.

Marca UL de pe plăcuța de identificare, potrivită cu numărul de model din fișierul nostru de listă, este ceea ce inspectorul fotografiază.

Articolul 625 NEC acoperă instalarea echipamentelor de încărcare a vehiculelor electrice; Manualul nostru de instalare mapează dulapul la cerințele de alimentare, supracurent și mijloace de deconectare.

NFPA 70 este codul în sine, iar articolul 625 se află în interiorul acestuia; Revizuirea AHJ se concentrează pe împământare, legare și deconectare din vedere.

Oferim rapoartele de testare UL și certificatul de conformitate pentru gamele de serie specifice livrate.

Documentația de la intrare include diagrama de cablare de 480 V și programele de cuplu pentru conexiunea de service.

Pentru proiectele finanțate, documentația noastră UL se potrivește cu listele de echipamente pe care NEVI și programele de stat le solicită ofertanților.

Procesul de producție pentru unitățile listate UL

Pasul 1. Carcasele sunt perforate și tăiate cu laser din bobine de oțel, apoi sudate cu robot pe liniile FANUC.

Pasul 2. Presa frana TRUMPF formeaza panourile; urmeaza acoperirea cu pulbere si intarirea.

Pasul 3. Distribuția AC este conectată pe linia AC cu componente recunoscute UL și terminații controlate de cuplu.

Pasul 4. Pe linia DC sunt montate module redresoare și placa de protecție a personalului.

Pasul 5. Fiecare dulap este testat la sarcină la 800kW cu factorul de putere, ondularea și verificările de protecție înregistrate.

Pasul 6. O ardere de 48 de ore ciclează unitatea; jurnalele sunt legate de numărul de serie.

Pasul 7. Eșantioanele de inspecție ulterioară sunt extrase din producție conform programului de listare.

Pasul 8. Inspecție finală și ambalare; fabrica a livrat peste un milion de unități cumulat până în 2024.

Este acest încărcător potrivit pentru cronologia proiectului dvs.?

Alegeți sistemul de 800 kW listat UL atunci când proiectul dvs. este în Statele Unite sau Canada, când un finanțator sau o utilități necesită echipamente listate sau când AHJ nu acceptă hardware numai CE. Este, de asemenea, alegerea potrivită atunci când doriți un model care să acopere creșterea de la 2 la 16 pistoale.

Nu îl alegeți pentru un singur colț de vânzare cu amănuntul cu 2 arme într-o piață fără aplicarea UL; lista are un cost, iar o unitate numai CE va face treaba acolo.

Verificați-vă capacitatea de service înainte de a comanda: dulapul are nevoie de 800kW reali la serviciul de 480V, plus spațiu pentru pornire și contorizare. Trimitem o listă de verificare a datelor despre site cu oferta, iar inginerii noștri o revizuiesc înainte de a vă angaja.

Perioadele de livrare diferă, de asemenea, de piețele exclusiv CE: producția listată UL urmează același program de 15-20 de zile lucrătoare, dar unele proiecte din SUA au nevoie de documentele de listare din timp pentru cererile de finanțare. Solicitați pachetul de documentație atunci când solicitați prețul, nu după ce câștigați oferta.

Și dacă proiectul dvs. este pur speculativ, fără site, fără acord de utilități și încă fără o cale de autorizare, așteptați înainte de a comanda. Echipamentul păstrează; parcarea s-ar putea să nu.

De ce AMPPAL pentru echipamente de încărcare listate UL

Sunt listate UL 2202-2022 și UL 2231-2, auditurile de urmărire din fabrică fiind deja în vigoare.

15-20 zile lucratoare livrare dupa aprobarea desenului; MOQ dintr-un container.

OEM/ODM: marca nord-americană, seturi de conectori NACS sau CCS1 și lungimi personalizate de cablu.

Pachetul de documentație pentru brokeri și AHJ: rapoarte UL, certificate de origine și scheme electrice.

Un producător cu sediul central Yueqing, fondat în 2014, care exportă în peste 40 de țări, inclusiv SUA și Canada.

Paletizare, ridicare și livrare

Dulapul este livrat într-o ladă cu cadru de oțel la aproximativ 2300 x 1900 x 1150 mm, cu patru puncte de ridicare; bornele sunt paletizate cu cabluri spiralate si conectorii protejati. Un container cu cub înalt de 40 de picioare se potrivește în dulap plus până la opt terminale.

Condițiile de livrare sunt FOB Ningbo sau CIF către un port din SUA sau Canada. Documentele, factura, lista de ambalare, conosamentul, rapoartele de testare UL și certificatul de origine se eliberează în termen de 3 zile lucrătoare de la încărcare.

Lada include o diagramă de montaj pentru dulapul de 2200 mm înălțime, iar ghidul nostru de punere în funcțiune acoperă opțiunile de stivuitor și macara pentru șantier.

Rețeaua de service și Termenii de garanție

Garanția standard de doi ani acoperă dulapul, terminalele, modulele de alimentare și controlerul de protecție.

Schimb între nave în cazul defecțiunilor de garanție; expediere de schimb in 5 zile lucratoare din stocul nostru.

Diagnosticarea OCPP de la distanță și actualizările de firmware gestionate de inginerii noștri în diferite zone orare.

Truse de piese de schimb pentru clienții din America de Nord: siguranțe, conectori și plăci de control păstrate la raft.

Sfaturile anuale de întreținere includ verificări ale cuplului după primul an și o inspecție a uzurii conectorului la fiecare 6 luni.

Note de utilizare pentru instalațiile nord-americane

Greșit: alimentarea cabinetului de la un serviciu de 208V. Dreapta: furnizați AC480V ±10% trifazat, așa cum presupune lista UL.

Greșit: omiterea mijloacelor de deconectare în vederea echipamentului. Dreapta: instalați deconectarea conform NEC 625 și schema noastră de cablare.

Greșit: împământare numai prin conductă. Dreapta: rulați un conductor dedicat de împământare a echipamentului conform manualului de instalare.

Greșit: presupunând că listarea UL acoperă un terminal terță parte nelistat. Dreapta: utilizați terminalele furnizate cu sistemul listat.

Greșit: sări peste procedura AHJ înainte de energizare. Dreapta: invitați inspectorul cu dosarul UL și rapoartele de testare în mână.

Feedback operatorului privind instalațiile listate UL

O rețea de încărcare din California, Statele Unite ale Americii a pus în funcțiune două dulapuri de 800 kW la un loc pe coridor și a trecut inspecția la prima vizită. Singura plângere a managerului de proiect: lada a sosit cu două zile mai târziu decât cotația de transport, care a împins punerea în funcțiune la un weekend.

Un antreprenor de utilități din Ontario, Canada a folosit diagramele de cablare de 480 V pentru a licita în prealabil lucrările electrice. Feedbackul său a fost că programul de cuplu l-a scutit de un apel de reluare, deși și-a dorit ca cablul terminalului să fie cu 0,5 m mai lung pentru aranjamentul său de blocare.

Un operator de flotă din Ohio, Statele Unite ale Americii, folosește 10 arme pe dulap pentru curtea de camioane. După nouă luni, zăvorul conectorului unui terminal a trebuit înlocuit; nava de rezervă a sosit în patru zile, iar restul stației nu s-a oprit niciodată din încărcare.

Întrebări frecvente: Certificare și instalare

Î: Dulapul de 800 kW este listat UL sau doar testat?

R: Listat, în conformitate cu UL 2202-2022 și UL 2231-2, cu audituri de urmărire din fabrică în desfășurare.

Î: De ce nu funcționează CE pentru Statele Unite?

R: Autorizațiile și asigurările din SUA necesită, în general, o listă de laborator de testare recunoscută la nivel național; CE este o auto-declarație a producătorului.

Î: De ce tensiune de intrare are nevoie sistemul?

R: AC480V ±10% la 50/60Hz, serviciul comercial standard nord-american.

Î: NEC 625 necesită ceva special pe site?

R: Dimensionarea corectă a alimentatorului, protecție la supracurent și un mijloc de deconectare la vedere; manualul nostru mapează fiecare cerință.

Î: Pot fi terminalele CCS1 și NACS pe același cabinet?

R: Da, seturile de conectori sunt alocate pe terminal la momentul comenzii.

Î: Este necesar un transformator înaintea dulapului?

R: Numai dacă serviciul dumneavoastră este de medie tensiune; de la un serviciu de 480V dulapul se conectează direct.

Î: Câte arme poate funcționa sistemul de 800 kW?

R: De la 2 la 16, amestecând terminale de 250A răcite cu aer și 600A răcite cu lichid.

Î: De ce documente vor avea nevoie brokerul meu și AHJ?

R: Rapoartele de testare UL, certificatul de origine, lista de ambalare și schema de cablare, toate incluse în transport.
