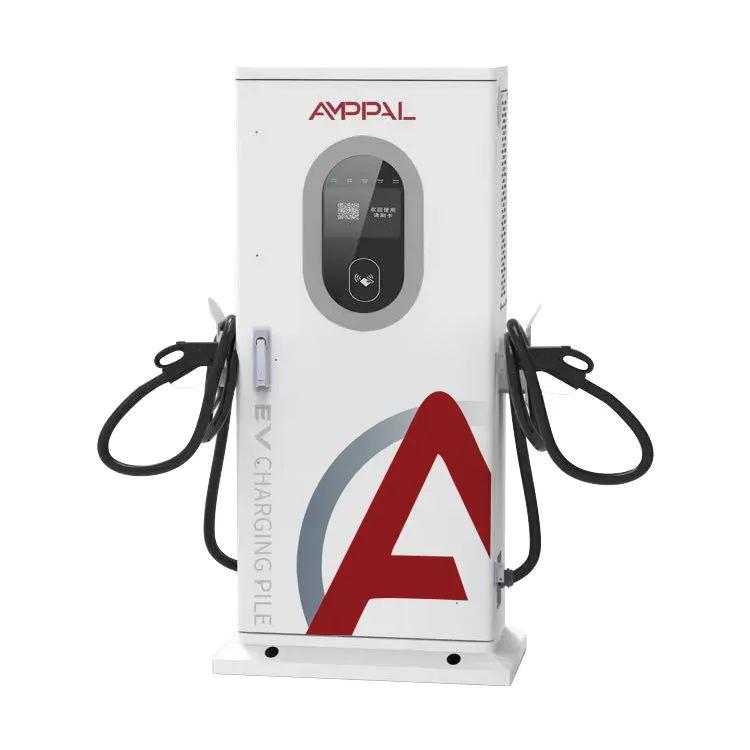

Încărcător bidirecțional V2G DC rapid EV pentru aplicații de flotă și rețea

Ce este încărcătorul V2G de 60 kW și ce înseamnă „cinci fire”.

Conexiunea la rețea decide cât de bine funcționează un încărcător V2G de 60 kW și de aceea specificația AF-DC-60 citește așa cum o face. Acest încărcător bidirecțional V2G DC Fast EV pentru aplicații de flotă și rețea este un încărcător DC bidirecțional de 60 kW: rectifică AC trifazat pentru a încărca un vehicul și inversează DC de la vehicul înapoi în rețeaua AC pentru o clădire, un depozit sau export. Dulapul măsoară 1517 x 640 x 300 mm.

Ceea ce o separă într-o licitație este specificația de intrare. L1/L2/L3/N/PE înseamnă trei faze, un neutru și o împământare de protecție separată - cinci conductori, standardul industrial complet. Site-urile conectate astfel obțin o încărcare de fază echilibrată, o referință neutră definită și o cale de eroare curată. Instalatorii citesc mai întâi această linie.

Cinci puncte forte ale designului de 60 kW

Puncte de proiectare care contează pentru inginerii electrici și operatorii de rețea:

Intrare trifazată cu cinci fire, astfel încât curenții de fază se echilibrează în loc să se deplaseze: 60kW pe L1/L2/L3 este de aproximativ 87A pe fază la 400V.

Curba cinstită a factorului de putere: 0,97 sau mai bună de la 20-50% sarcină, 0,99 sau mai bună de la 50-100% - indicată cu intervalul de sarcină, nu ca un număr de cel mai bun caz.

Modul invertor cu control armonic, astfel încât descărcarea unei mașini nu duce la distorsiuni pe autobuzul care alimentează celelalte echipamente.

Ethernet și CAN ca interfețe native, plus celulare - unitatea vorbește cu controlerele site-ului, cloud-ul AMPPAL sau un backend OCPP fără convertoare de protocol.

Treisprezece funcții de protecție, carcasă IP54 și zgomot la sau sub 65 dB chiar și în timpul vârfului de ieșire.

Specificatii tehnice

Cine ar trebui să instaleze o unitate de 60 kW

60 kW este punctul ideal pentru un singur compartiment DC care servește taxiuri, camionete și camioane mici. Implementări recurente:

Curți cu taxiuri și cu grindină unde vehiculele circulă cu o taxă de 40-80% în mai puțin de o oră.

Clădiri comerciale cu alimentare strânsă: unitatea se încarcă la curent redus sau descărcări pentru a acoperi vârful site-ului.

Ateliere și dealeri care încarcă dube în timpul zilei și exportă în clădire seara.

Site-uri de microrețea și insulă în care încărcătorul funcționează ca sursă de rezervă în timpul întreruperilor.

Depourile municipale care rulează tipuri de conector mixte - CCS1, CCS2, GB/T, CHAdeMO, NACS toate disponibile.

În interiorul căii de alimentare bidirecționale: rectificați, inversați și rămâneți curat

Calea de alimentare este un convertor bidirecțional. Încărcare: intrare AC, rectificat, ieșire DC până la 60 kW. Descărcare: DC intră din vehicul, inversată la AC, sincronizată cu frecvența și faza magistralei locale. Schimbări de direcție în milisecunde, arbitrate de placa de control, nu de un comutator mecanic.

Factorul de putere este locul în care designul arată disciplină. La sarcină ușoară - 20-50% din puterea nominală - convertorul menține PF la 0,97 sau mai bine; peste 50% deține 0,99 sau mai bine. De ce să-l citați pe segmente? Pentru că factorul de putere al fiecărui convertor scade la sarcină scăzută, iar un singur număr de titlu ascunde asta. Acordurile de conectare la utilități cer din ce în ce mai mult curba, nu vârful.

Armonicele contează în modul invertor. Când mașina se descarcă, convertorul își modelează forma de undă curentă pentru a menține distorsiunea în limitele pe care le tolerează transformatorul și vecinii dvs. Ethernet și CAN transportă traficul de control - încărcător, controler de clădire și starea de schimb a platformei de facturare fără o călătorie mobilă dus-întors.

Conformitate și testare: ce se livrează cu unitatea de 60 kW

Fișierul de conformitate cu fiecare AF-DC-60:

Rapoarte CE și TUV care acoperă siguranță și EMC, inclusiv testarea armonică și a pâlpâirii.

Conformitate IEC 61851 pentru comportamentul de încărcare DC, cablul și controlul conectorului.

Conformitatea ISO 15118 pentru comunicarea bidirecțională cu vehiculul.

Teste de rutină din fabrică pentru fiecare unitate: izolație, continuitate la pământ, scurgeri și o funcționare bidirecțională completă de 60 kW.

Măsurătorile factorului de putere și eficienței la sarcina de 20%, 50% și 100% înregistrate pe foaia de testare a unității.

Module cu temperatură largă evaluate de la -30C până la +55C, sigilate într-o carcasă IP54.

Linia de producție din spatele cabinetului de 60 kW

Linia de 60 kW de la uzina AMPPAL Yueqing împarte echipamentele FANUC și TRUMPF cu restul familiei DC. Construcția:

Panourile carcasei sunt perforate și pliate, apoi sudate pe linia cadrului înainte de acoperirea cu pulbere.

Modulele de putere vin pre-testate și sunt montate cu elemente de fixare controlate de cuplu.

Busul de curent continuu și cablajul de cabluri sunt așezate de aceeași echipă care construiește unitățile de 120 kW, păstrând consecvența manoperei.

Fiecare unitate se înmoaie timp de șase ore la 60kW în direcția de încărcare, apoi două ore în direcția invertorului la putere maximă.

Factorul de putere și distorsiunea sunt măsurate la sarcină de 20%, 50% și 100% și înregistrate în înregistrarea serială a unității.

Legăturile Ethernet, CAN și celulare sunt exercitate, inclusiv o rețea simulată de failover.

Dulapul este sigilat, etichetat și inspectat vizual.

Încălcarea urmează în două zile; durata standard este de 15-20 de zile lucrătoare.

Dimensionare și verificări la fața locului pentru 60kW

Verificați furnizarea înainte de a semna. AF-DC-60 dorește o alimentare trifazată cu cinci fire dimensionată pentru 60kW plus spațiu - aproximativ 100A per fază la 400V cu marjă. Transformator la capacitate? Gestionarea încărcăturii limitează încărcarea în timp ce descărcarea reduce vârfurile. Site monofazat? Produs greșit.

Potriviți conectorul cu flota: CCS2 pentru Europa, CCS1 pentru America de Nord, GB/T pentru China, CHAdeMO pentru vehicule japoneze mai vechi, NACS în SUA. Unitatea se livrează cu pistolul pe care îl specificați; schimbarea ansamblului cablului mai târziu este o muncă de teren.

Nu pentru tine dacă nu există un caz de utilizare bidirecțional și nici un tarif V2G la vedere - un încărcător unidirecțional de 60 kW costă mai puțin. De asemenea, nu pentru tine dacă codul de rețea interzice exportul: descărcarea la încărcare funcționează doar, dar dacă utilitatea ta nu permite niciunul, cumpără un singur sens și păstrează banii.

Ce include o comandă AMPPAL 60kW

Unitățile standard părăsesc Yueqing în 15-20 de zile lucrătoare; alegerea conectorului, lungimea cablului și culoarea vopselei sunt configurate în momentul comenzii.

MOQ de o unitate pentru evaluare și unități de testare păstrate în stoc pentru înlocuiri urgente.

Pachetul complet de certificate - CE, TUV, IEC 61851, ISO 15118 - este trimis înainte de expediere pentru aprobarea rețelei și vamă.

OCPP 1.6/2.0 plus integrare directă Ethernet și CAN, astfel încât unitatea se potrivește deopotrivă cu platformele Schneider, Siemens și AMPPAL.

Din 2014, AMPPAL a livrat mai mult de un milion de încărcătoare și operează în sine peste 200 de stații; răspunsuri de asistență în UTC+8 ore de lucru, schimburi în 3-5 zile.

Ambalare și transport pentru unități de 60 kW

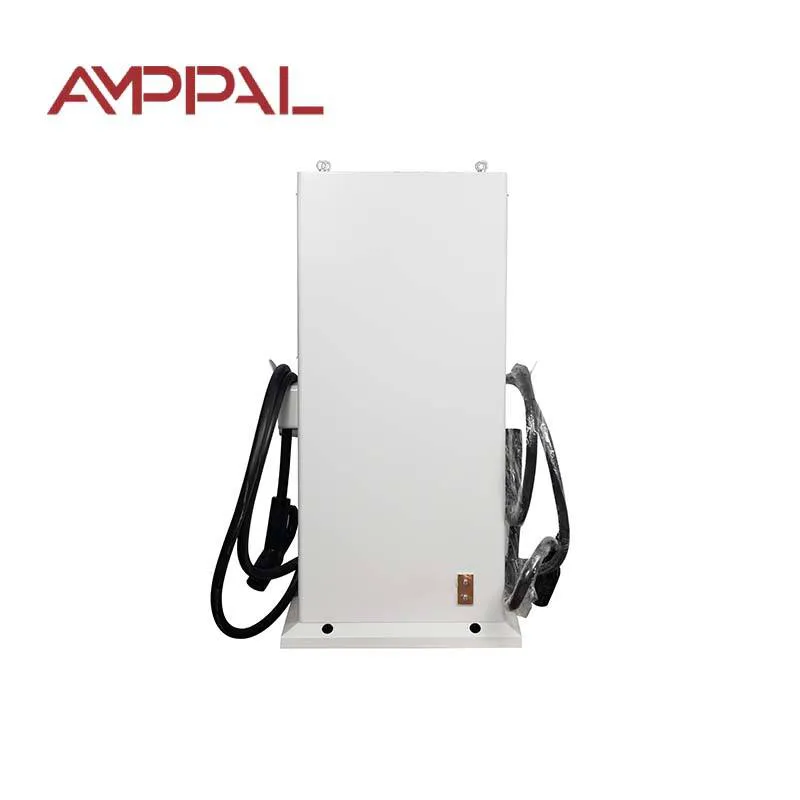

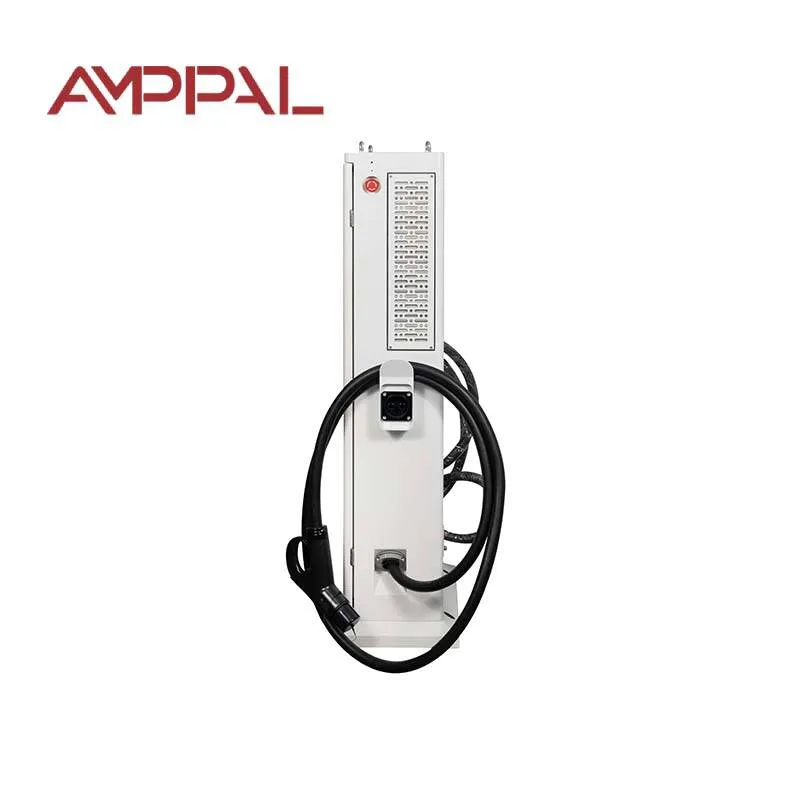

Dulapul de 60 kW are 1517 x 640 x 300 mm și se deplasează vertical într-o ladă de lemn, în jur de 170 kg cu pistol și cabluri. Buzunarele pentru furci permit manevrarea stivuitorului; capacul este legat, nu înșurubat, astfel încât inspecția vamală nu deteriorează unitatea.

Un container de 20 de picioare deține aproximativ 14 unități, un cub înalt de 40 de picioare aproximativ 30. Încărcăturile mixte cu alte produse AMPPAL sunt comune; încărcătoarele înainte ca marfă generală cu semnele corespunzătoare.

FOB Ningbo sau Shanghai ca standard; CIF, CFR și DAP la cerere. Documente de transport: factura, lista de ambalare, conosament, declaratie CE si certificate de testare; declarația de conformitate ISO 15118 este disponibilă pentru dosarele de conectare la rețea.

Condiții de serviciu pentru cumpărători de 60 kW

termen de 24 de luni. Defecțiunile din partea rețelei de la calitatea slabă a alimentării sunt acoperite; nu ne certăm despre cine a provocat avântul.

Stoc regional de rezervă: modulele de alimentare, plăcile de control și ventilatoarele sunt livrate în 3-5 zile lucrătoare.

Diagnosticare la distanță prin Ethernet sau celular, cu un inginer pe linie în timpul punerii în funcțiune.

Actualizări gratuite de firmware, inclusiv revizuiri OCPP și ISO 15118, pe durata de viață a produsului.

Kit de întreținere anual disponibil: filtru, garnituri și unsoare de contact pentru conector.

Cinci greșeli care afectează calitatea energiei

Greșit: Atingerea celor trei faze de la diferite plăci de distribuție. Dreapta: alimentați toate trei de la o singură placă, astfel încât unghiurile de fază și impedanța să se potrivească.

Greșit: rularea PE printr-un suport de cablu partajat fără legătură. Dreapta: utilizați o împământare de protecție dedicată la terminalul unității și verificați continuitatea înainte de a pune sub tensiune.

Greșit: evaluarea performanței după numărul unic de eficiență al fișei de date. Dreapta: cereți propria fișă de testare a unității - a noastră înregistrează PF la sarcină de 20%, 50% și 100%.

Greșit: Presupunând că descărcarea este întotdeauna curată, deoarece unitatea este certificată. Dreapta: mențineți impedanța de alimentare scăzută și întrerupătorul din amonte coordonat; armonicele se comportă mai bine la un feed rigid.

Greșit: cablarea neutră slabă deoarece „sarcina este oricum echilibrată”. Dreapta: strângeți terminalul neutru ca oricare altul - un neutru plutitor este defecțiunea clasică a site-ului V2G.

Ce ne-au spus operatorii de 60 kW

O cooperativă de taxiuri din Praga conduce patru AF-DC-60 într-o curte în care 40 de vehicule electrice se rotesc zi și noapte. Descărcarea are loc între orele 17:00-20:00 pentru a reduce cererea de seară; prima lună a redus taxa de cerere cu aproximativ 18%. Grumble: manualul CAN presupune un inginer de control, iar electricianul lor a avut nevoie de două apeluri la adresele registrului.

Un producător de transformatoare din Ningbo folosește unitatea pentru a-și testa propriile invertoare împotriva unei sarcini bidirecționale reale. Citirile de distorsiune au rămas în interiorul ceea ce a tolerat transformatorul de amplasament; Zgomotul ventilatorului crește considerabil peste puterea de 45 kW, așa că descărcarea grea are loc în afara orelor de program.

Un operator de microrețea din Indonezia a asociat AF-DC-60 cu solar și o mică bancă de baterii pe o stațiune insulară. Modul Inverter a dus stațiunea prin trei întreruperi anul acesta, fiecare sub două ore. Comentariul lor: unitatea se potrivește cu fișa de date, dar modulul celular are nevoie de un SIM local cu roaming dezactivat sau planul de date se epuizează.

Întrebări frecvente V2G de 60 kW

Î: Ce este exact o sursă de alimentare trifazată cu cinci fire?

R: L1/L2/L3 plus un neutru și o împământare de protecție separată - cinci conductori, standardul pentru conexiuni industriale și comerciale la această putere.

Î: De ce este cotat factorul de putere în două intervale?

R: Deoarece PF scade la sarcina ușoară pe fiecare convertor; afirmând 0,97 de la 20-50% și 0,99 de la 50-100% este versiunea sinceră a unui singur număr de titlu.

Î: Descărcarea unei mașini deformează rezervele mele de construcție?

R: Invertorul modelează forma de undă curentă pentru a menține distorsiunea armonică în limitele pe care le tolerează transformatorul și vecinii dvs.

Î: Ce fac de fapt Ethernet și CAN aici?

R: Controlul și telemetria circulă pe legăturile prin cablu cu latență scăzută; celular este calea de rezervă și calea de acces la distanță.

Î: AF-DC-60 poate încărca un autobuz de 400 V?

R: Se potrivește vehiculelor electrice pentru pasageri, furgonetelor și camioanelor mici; un autobuz de 300 kWh durează toată noaptea - treci la 120 kW sau 180 kW pentru autobuze.

Î: Cu ce ​​conector este livrat?

R: Pistolul pe care îl specificați - CCS1, CCS2, GB/T, CHAdeMO sau NACS - și ansamblul cablului pot fi schimbate pe teren ulterior.

Î: Ce se întâmplă dacă transformatorul site-ului meu este subdimensionat?

R: Managementul sarcinii poate limita curentul de încărcare; descărcarea încă funcționează și poate rade vârful site-ului.

Î: Cum este protejată o unitate de 60 kW?

R: Treisprezece funcții de protecție, inclusiv supra și sub tensiune, scurtcircuit, eroare la pământ, monitorizarea izolației și detectarea temperaturii pistolului.
