Încărcător bidirecțional V2G DC EV de 7 kW pentru energie acasă și aplicații de rețea inteligentă

Ce face o unitate bidirecțională de 7 kW pentru o casă

Încărcătorul bidirecțional V2G DC EV de 7 kW pentru energie domestică și aplicații de rețea inteligentă (AF-DC-07) este un încărcător DC bidirecțional mic. Îndeplinește treaba evidentă - încărcarea unui EV la 7 kW - și o a doua sarcină pe care majoritatea încărcătoarelor nu o pot face: consumă puterea înapoi din mașină și hrănește casa. Această a doua direcție este ceea ce înseamnă în practică V2H (vehicle-to-home) și V2G (vehicle-to-grid).

Pentru o casă tipică cu o baterie EV de 40-60 kWh, 7 kW de flux invers acoperă sarcina de bază: frigider, router, iluminat, pompe de circulație pentru încălzire. Nu va funcționa simultan un cuptor electric și o pompă de căldură. Cumpără ore de supraviețuire la întrerupere, nu o săptămână de independență a rețelei.

Șase motive pentru care o unitate de 7 kW schimbă o casă

Argumentul nu este viteza de încărcare; este a doua direcție de curgere. Cumpărătorii repetă șase puncte după instalare:

Putere de rezervă fără o a doua baterie: EV-ul pe care îl dețineți deja devine rezerva. O mașină de 60 kWh ține suficient pentru două zile dintr-o încărcătură de seară acasă.

Arbitraj de vârf de vale: taxați la tarife de noapte, descărcați în timpul ferestrei scumpe de seară și lăsați contorul să facă calculele.

IP55 împotriva intemperiilor: ploaia, praful și aerul sărat de coastă sunt gestionate mai bine decât dulapurile IP54 de la frații mai mari.

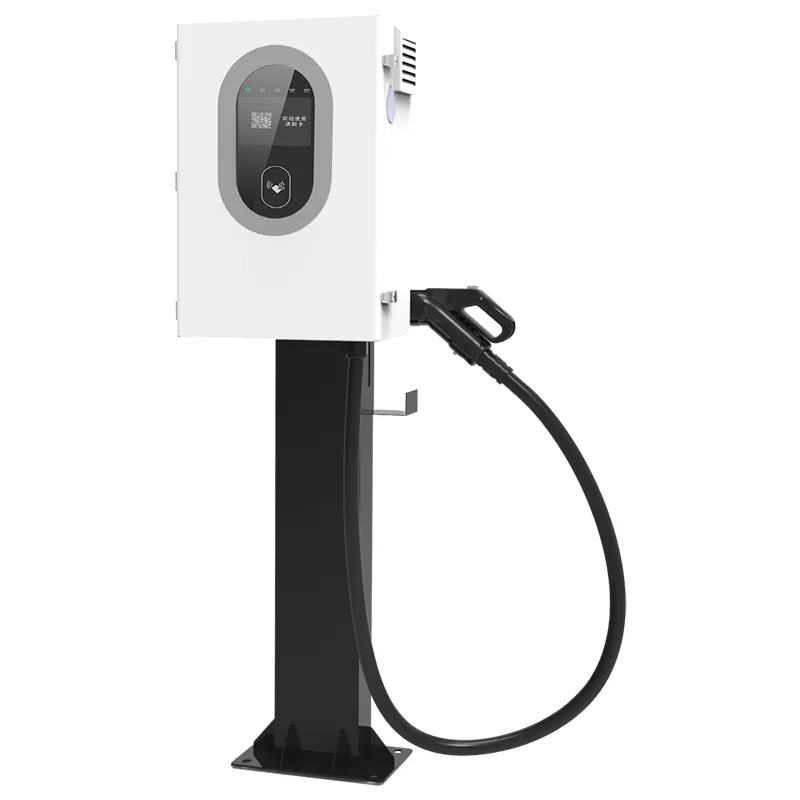

Montare pe coloană sau pe stâlp: dulapul de 600 x 450 x 230 mm se potrivește unui perete, o coloană de oțel sau un stâlp de pe marginea drumului.

Eficiență de 95% sau mai bună în ambele direcții, astfel încât călătoria dus-întors de la rețea la baterie la rețea pierde mai puțin de o zecime din energie.

Cinci moduri de a începe o sesiune: scanare QR, card, pornire automată VIN, control platformă sau pornire forțată offline când rețeaua este oprită.

Specificatii tehnice

Unde o unitate V2G de 7 kW își câștigă locul

Nu este un produs de flotă. Dimensiune pentru locuri de parcare individuale; acestea sunt scenariile în care proprietarii raportează o rambursare reală:

Case izolate din Germania, Țările de Jos și țările nordice cu tarife de energie electrică pe timp de utilizare.

Cabane de vacanță și proprietăți rurale în care întreruperile rețelei sunt mai degrabă de rutină decât rare.

Magazine mici și birouri de acasă care rulează 500-1500 W de sarcină continuă.

Locuințe cu solar fotovoltaic: excesul de prânz încarcă mașina, descărcarea de seară acoperă vârful cinei.

Proprietarii care instalează locuri de parcare pregătite pentru V2G ca punct de vânzare orientat către chiriași.

Cum comutatorul de încărcare și descărcare într-un singur dulap

În interiorul AF-DC-07 se află o treaptă de putere bidirecțională. În modul de încărcare, rectifică AC trifazat în DC pentru baterie. În modul de descărcare, aceleași module inversează DC înapoi la AC la 230/400V. Nu există un invertor separat înșurubat - acea topologie menține dulapul la 600 x 450 x 230 mm și eficiența la 95% sau mai bine în ambele sensuri.

ISO 15118 se ocupă de strângere de mână V2G. Mașina și încărcătorul schimbă un mesaj semnat despre cât de multă energie poate fi retrasă, iar fluxul invers începe numai atunci când este autorizat. Acesta nu este un invertor spart care alimentează casa; este un schimb contorizat, conform standardelor.

Startup-ul este în mod deliberat stratificat. Online, sesiunile încep prin cod QR, card, recunoaștere VIN sau platforma cloud AMPPAL. Dacă rețeaua scade, pornirea forțată offline menține încărcătorul utilizabil cu autentificare locală - util atunci când routerul moare în timpul unei întreruperi.

Certificatele pe care un asigurător al proprietarului de casă dorește să le vadă

Home V2G se află într-o zonă gri pe mai multe piețe, așa că documentele contează. Acestea sunt documentele livrate cu fiecare AF-DC-07:

Marcile CE si TUV pentru piata UE; UL și CB disponibile pentru America de Nord și alte regiuni.

Conformitatea IEC 61851 pentru comportamentul de încărcare DC și siguranța conectorului.

Certificare ISO 15118 pentru stiva de comunicații V2G - partea care face sesiunile bidirecționale măsurate și legale.

Testat IP55 conform IEC 60529: supraviețuiește furtunului jos și prafului suflat.

O înregistrare de testare din fabrică cu fiecare unitate: izolație, legare la pământ și o funcționare bidirecțională completă la puterea nominală.

Module cu temperatură largă evaluate de la -30C până la +55C pentru montaj expus iarna.

Cum sunt construite unitățile de 7 kW în Yueqing

Fabrica se află în Yueqing, Zhejiang - orașul numit capitala Chinei a aparatelor electrice. AMPPAL o conduce din 2014 cu peste 260 de angajați. Secvența de construire pentru o unitate de 7 kW:

Tabla de oțel este tăiată la mașinile laser TRUMPF și îndoită pe presa frană CNC.

Brațele robotului FANUC poziționează modulele de putere; Produsele DC funcționează pe propria linie, separată de AC.

Plăcile power-stage sunt lipite prin val și trec inspecția optică automată.

Fiecare unitate primește o ardere bidirecțională la sarcină completă: patru ore de încărcare, apoi descărcare la 7 kW.

Carcasa este mai întâi acoperită cu pulbere; Garniturile IP55 sunt montate manual și verificate cuplul.

Firmware-ul este flash cu stiva ISO 15118 și toate cele cinci metode de pornire sunt activate.

O inspecție vizuală și electrică finală are loc înainte de înregistrarea numărului de serie.

Unitățile sunt ambalate în lăzi individuale; termenul de livrare este de 15-20 de zile lucrătoare.

Este suficient 7 kW? Dimensionarea unei unități Home V2G

Începeți cu sarcina pe care trebuie să o acoperiți într-o întrerupere: frigider, router, iluminat, o pompă de circulație a încălzirii, de obicei 400-800W. La acest nivel, 7 kW de putere inversă acoperă casa ore în șir, în timp ce mașina păstrează suficientă încărcare pentru conducerea dimineții.

Dacă locuința dvs. funcționează simultan cu o pompă de căldură electrică, un aragaz cu inducție și o saună, 7 kW nu vor avea acel vârf. O unitate de 30kW sau 60kW ar putea, dar asta schimbă prețul și instalarea. Pentru majoritatea gospodăriilor, 7 kW este suficient.

Nu pentru tine dacă ai nevoie de un UPS complet pentru casă care se pornește în mai puțin de o secundă sau de o unitate care să conducă casa printr-o întrerupere de mai multe zile. AF-DC-07 este un încărcător bidirecțional măsurat, nu un invertor în afara rețelei. Nicio diferență de vârf în vale în tariful dvs.? Argumentul arbitrajului dispare și el.

De ce cumpărătorii aleg AMPPAL pentru Home V2G

15-20 zile lucrătoare termen de livrare pentru unitățile standard; Brand OEM și vopsea personalizată la cerere.

MOQ pentru o unitate pentru evaluare - livrăm unități inginerilor și micilor importatori, nu doar paleți.

Certificate CE, TUV, UL, CB și CCC la dosar; documentația este expediată cu fiecare comandă.

Peste 260 de angajați și peste 1 milion de unități livrate din 2014; AMPPAL operează, de asemenea, peste 200 de stații de încărcare.

Stoc european de piese de schimb: pistoale de încărcare, panouri de control și afișaje sunt livrate în 3-5 zile lucrătoare.

Ambalare și livrare pentru modelul de 7 kW

Fiecare AF-DC-07 este livrat într-o cutie de lemn sau carton grea de aproximativ 750 x 600 x 350 mm, aproximativ 40 kg cu pistolul și suportul de montare. Inserțiile din spumă țin dulapul; pistolul și cablul se deplasează într-o pungă de umezeală.

Un container de 20 de picioare deține aproximativ 60 de unități; un cub înalt de 40 de picioare în jurul valorii de 130. Paleții sunt legati și încărcătura fotografiată înainte de sigilare.

Termenii standard sunt FOB Ningbo sau Shanghai, cu cotații CIF și CFR la cerere. Documentele includ factura, lista de ambalare, conosamentul și declarația CE; certificatele ies în avans.

Asistență după aterizarea unității de 7 kW

24 de luni pe unitate. Pentru V2G acasă partea care contează este etapa invertorului - funcționează în ambele direcții și este acoperită.

Actualizările de firmware pentru stiva ISO 15118 sunt gratuite pe toată durata de viață a produsului, prin cloud sau USB.

Piesele de schimb pentru defecțiuni comune se expediază în 3-5 zile lucrătoare; pistolul de încărcare este cea mai comandată rezervă.

Un an de diagnosticare la distanță gratuită - trimiteți o fotografie sau un jurnal de export și obțineți un răspuns în aceeași zi.

Un electrician autorizat poate finaliza instalarea într-o zi; manualul include schemele de cablare și valorile cuplului.

Greșeli frecvente cu instalațiile V2G acasă

Greșit: Montarea unității în cazul în care scurgerile de pe acoperiș se scurg pe conector. Dreapta: alegeți un loc cu o margine de picurare sau o ușoară înălțime - IP55 se ocupă de vreme, nu de apă canalizată în priză.

Greșit: Presupunând că descărcarea începe în momentul în care mașina se conectează. Dreapta: strângerea de mână ISO 15118 trebuie să se finalizeze, iar programul de descărcare trebuie mai întâi activat în aplicație.

Greșit: dimensionați sarcinile casei de peste 7 kW și sperăm că încărcătorul le gestionează. Dreapta: mențineți sarcinile de descărcare sub 6 kW pentru a lăsa spațiu liber pentru pierderi.

Greșit: Alimentarea ieșirii AC printr-un cablu prelungitor aleatoriu. Dreapta: conectați partea de ieșire la un circuit dedicat cu propriul întrerupător.

Greșit: săriți peste un protector de supratensiune deoarece încărcătorul are protecție împotriva trăsnetului. Dreapta: unitatea se protejează; panoul casei mai are nevoie de propriul SPD de tip 2.

Ce raportează proprietarii de case și proprietarii de întreprinderi mici

Un proprietar de case din Bavaria, Germania conduce AF-DC-07 cu un EV de 58 kWh la un tarif pe timp de utilizare. Încarcă peste noapte la tarif mic și se descarcă 18:00-21:00; contorul arată aproximativ 14 EUR economisiți pe lună în primul trimestru. Singura lui nemulțumire: orificiile suportului aveau nevoie de o a doua trecere de foraj pe peretele lui de cărămidă.

Proprietarul unei mici brutării din Țările de Jos folosește unitatea atât ca încărcător, cât și ca tampon de întrerupere pentru frigiderele sale. O întrerupere de 40 de minute în ianuarie nu l-a costat nimic - mașina a menținut răcitoarele în funcțiune. Autocolantul QR adună praful și necesită o ștergere ocazională.

Un administrator de proprietate rurală din Noua Zeelandă a montat unitatea pe un stâlp lângă o cabană de închiriat. Oaspeții scanează pentru a începe încărcarea; el permite descărcarea V2H de la distanță în timpul furtunilor. Verdictul lui: primul încărcător pe care l-a instalat care nu a avut nevoie de o vizită de întoarcere într-o lună.

Acasă Întrebări V2G, răspunsuri

Î: AF-DC-07 poate alimenta întreaga casă în timpul unei întreruperi?

R: Se alimentează până la 7kW - frigidere, lumini, router, pompe. Sarcinile simultane grele, cum ar fi cuptoarele, o vor depăși.

Î: Descărcarea V2G rănește bateria mașinii?

R: Adâncimea și frecvența contează mai mult decât direcția. O descărcare nocturnă de două ore de 7 kW este un ciclu blând; majoritatea vehiculelor electrice se ocupă de garanție.

Î: Ce mașini funcționează cu acest încărcător?

R: Orice vehicul electric care acceptă încărcare bidirecțională ISO 15118 prin CCS sau GB/T - verificați mai întâi lista de asistență V2G a mașinii dvs.

Î: Este legal să vă conectați la rețea?

R: Pe piețele UE și Marea Britanie, da, cu mărci CE și TUV și instalație de electrician autorizată.

Î: Cât de mult pot economisi la tarife?

R: Cu o răspândire de 20-30 de cenți pe vârf de vale, o descărcare de seară economisește 1-2 EUR pe sesiune, 30-60 EUR pe lună.

Î: Ce se întâmplă dacă internetul meu se întrerupe?

R: Pornirea forțată offline continuă încărcarea și descărcarea funcționând cu autentificare locală; facturarea ajunge mai târziu.

Î: Am nevoie de un invertor separat pentru casă?

R: Nu - treapta bidirecțională inversează DC la AC. Aveți nevoie de un comutator de transfer sau de cuplare AC la panou.

Î: Pot să mă extind la 22 kW mai târziu?

R: Nu, AF-DC-07 este fixat la 7kW. Treceți la modelele AMPPAL de 30 kW sau 60 kW pentru mai mult.
