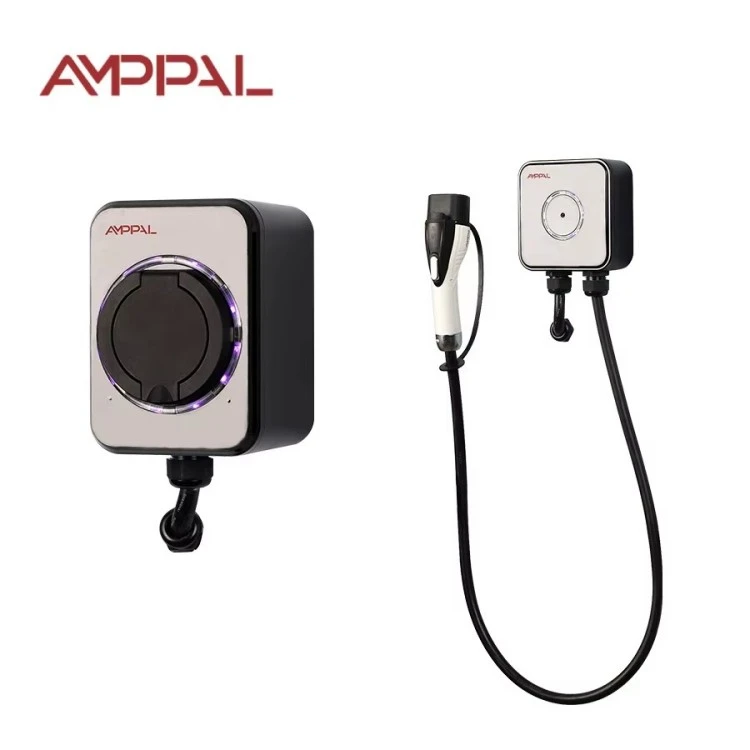

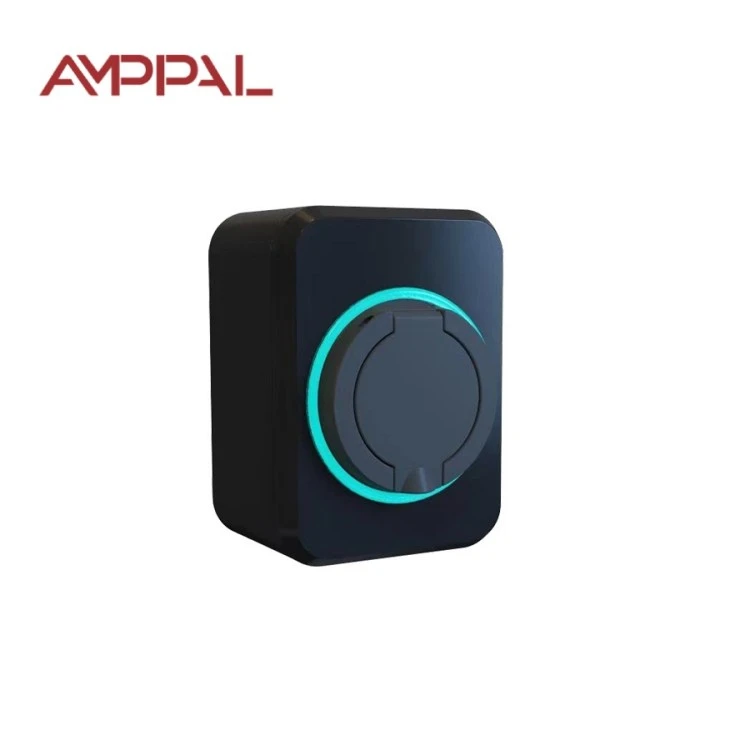

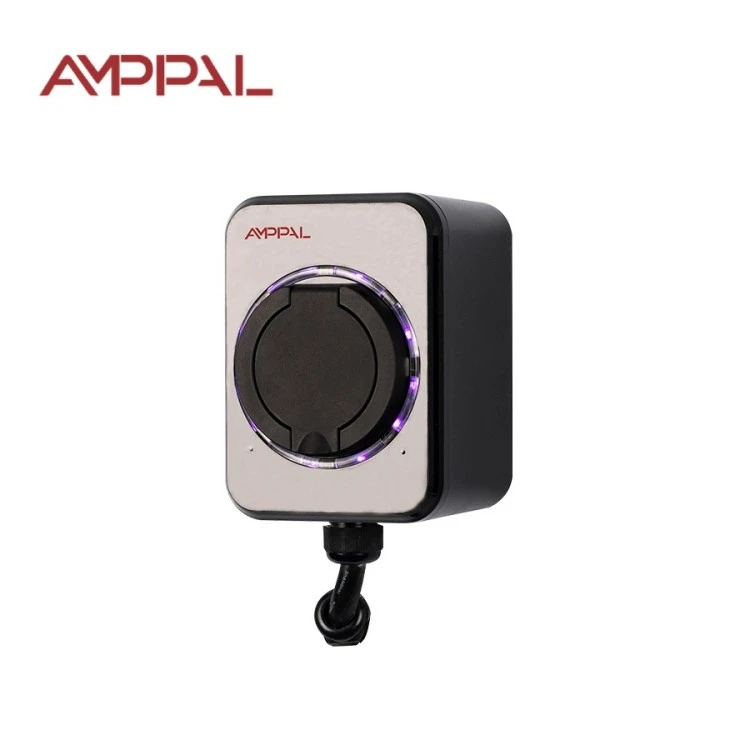

Încărcător standard de perete AC EV de 7 kW pentru acasă și la locul de muncă

Ce face de fapt un Wallbox de 7 kW pentru factura de energie electrică

Cea mai mare greșeală pe care o fac cumpărătorii de vehicule electrice acasă este să plătească pentru puterea de încărcare pe care mașina lor nu o poate folosi. Un încărcător EV de perete standard de 7 kW pentru acasă și la locul de muncă își merită prețul doar dacă încărcătorul de bord al mașinii tale acceptă 32 A - majoritatea EV-urilor moderne cu unități de 6,6 kW sau 7,2 kW la bord o fac. Standardul AMPPAL (modelul AF-AC-07-B-A-O-1-SE) este construit pentru acea potrivire exactă.

Viteza contează mai puțin decât obiceiul. La 7 kW, o baterie de 40 kWh se reîncarcă în aproximativ șase ore, ceea ce se potrivește perfect într-o noapte de energie electrică în afara vârfului. Încărcați în fiecare noapte, iar mașina pornește în fiecare zi plină; curba de încărcare devine la fel de neremarcabilă ca un telefon de pe noptieră.

Acesta este un wallbox fără ecran și fără aplicații prin design. Tabloul de bord al mașinii arată starea de încărcare; Sarcina cutiei este pur și simplu să livreze 32A în siguranță, în mod repetat, timp de ani de zile, pe un circuit rezidențial dedicat.

Cinci avantaje care apar pe extrasul dvs. lunar

Aproximativ șase ore de la gol la plin cu o baterie de 40 kWh, confortabil într-o fereastră de 8 ore în afara vârfului în majoritatea regiunilor.

La o rată în afara vârfului de 8 cenți pe kWh, 15.000 km de condus costă aproximativ 180 USD în electricitate - față de aproximativ 1.260 USD pentru benzină într-o mașină de 7 L/100 km.

Un circuit dedicat de 32 A menține sarcina previzibilă, astfel încât cutia de perete nu împărtășește niciodată curentul cu aparatele și nu declanșează niciodată întrerupătorul casei pe timp de noapte.

Controlul pilot IEC 61851-1:2017 protejează conectorul și admisia mașinii împotriva arcului în timpul conectării și extragerii.

Nimic la care să te abonezi: fără SIM, fără taxă cloud, fără cont de aplicație. Încărcătorul funcționează după ce rețeaua dispare, pentru că nu a fost niciodată pe el.

Specificatii tehnice

Instalații tipice pentru o unitate de acasă de 7 kW

Case și vile decomandate cu garaj sau carport și loc în tabloul de distribuție pentru un întrerupător de 32A.

Gospodăriile cu navetiști zilnic în care mașina parcurge 60-120 km pe zi și trebuie să fie din nou plină până la ora 6 a.m.

Familii cu două mașini care se încarcă secvențial peste noapte pe un circuit comun, alternând nopțile după obicei.

Întreprinderi mici: proprietarii unui singur EV sau dubiță de livrare care parcează în incinta proprie.

Construcții noi pregătite pentru vehicule electrice în care un circuit de 32 A este instalat în faza de construcție pentru aproape nimic.

De la priza de perete la baterie: lanțul de încărcare explicat

Lanțul are patru verigi: grila, panoul, această casetă de perete și încărcătorul de bord al mașinii. Wallbox-ul este cel mai puțin interesant link și acesta este un compliment. Este nevoie de 220 VAC monofazat, aplică semnalizarea IEC 61851-1 în modul 3 prin cablul pilot de control și permite sistemelor proprii ale mașinii să decidă curba exactă de încărcare.

La 32A, căldura este adevăratul inamic, astfel încât contactorul, cablurile și conectorul sunt dimensionate pentru curent continuu non-stop; carcasa termoplastică elimină căldura. Mașina reduce curentul în sine pe măsură ce bateria se umple, de obicei după 80%.

Fără niciun creier de măsurare în interior, contorul dumneavoastră de utilități face contabilitatea. Dacă tariful scade după ora 22:00, conectați-vă când ajungeți acasă și lăsați cutia să aștepte în standby - nu costă nimic să stați inactiv.

Certificare și verificări de calitate în fabrică

Marcajul CE susținut de un fișier tehnic care include raportul de testare IEC 61851-1:2017, păstrat la fabrica noastră din Zhejiang pentru auditul clienților.

Calea curentului de 32 A este verificată cu teste de anduranță termică: ore de sarcină continuă în timp ce termocuplurile urmăresc temperaturile terminalelor.

IP54 verificat prin teste calibrate de pulverizare cu apă și camere de praf pe mostre de producție, nu prin optimism de catalog.

Fiecare unitate trece un test de hipot la tensiune nominală de 1,5x înainte de a i se permite să părăsească linia.

Coordonarea curentului rezidual este validată cu un RCD de tip A, tipul recomandat de majoritatea codurilor naționale pentru circuitele EV.

Eșantionarea lotului redă strângerea de mână a semnalului pilot pe un simulator de mașină de referință înainte ca fiecare transport să fie sigilat.

Opt pași în linia de producție AMPPAL

Linia circulă pe campusul care a livrat peste un milion de unități de încărcare în 2024; Roboții FANUC se ocupă de asamblarea repetitivă, laserele TRUMPF decupează placa de montare.

1. Inspecție de intrare: fiecare releu, contactor și lot de PCB este verificat în raport cu lista de furnizori aprobați.

2. Placa principală este populată de mașini SMT și reflow lipită sub azot.

3. Firmware-ul este intermitent și forma de undă a semnalului pilot este măsurată pe un simulator de mașină.

4. Releul și contactorul de 32 A sunt asamblate și rezistența lor de contact este înregistrată.

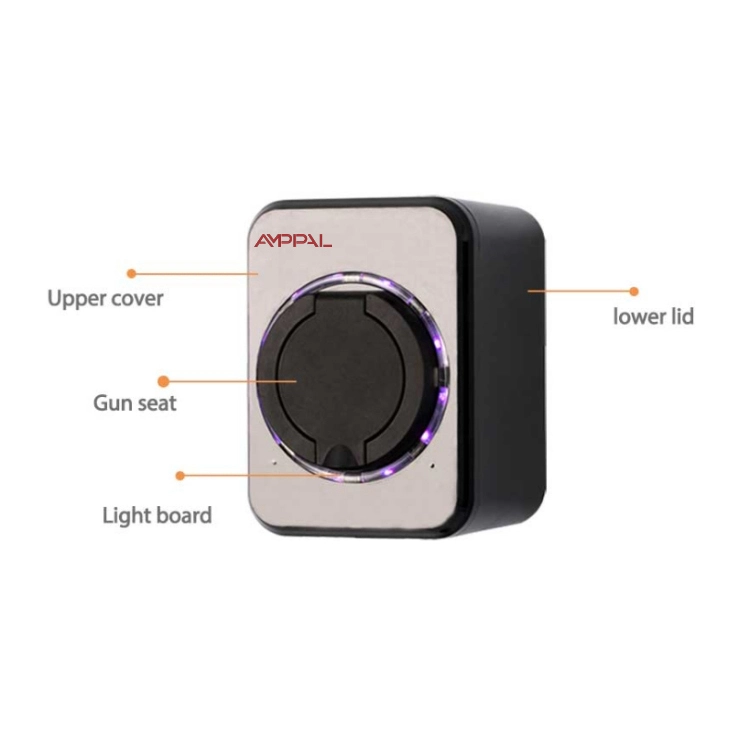

5. Jumătățile de carcasă sunt prevăzute cu garnitură IP54 și închise cu drivere de cuplu calibrate.

6. Testele de rezistență la hipoizolație și izolație sunt efectuate pe fiecare unitate.

7. Unitățile petrec câteva ore într-o cameră de ardere la 45°C, alimentate și în comutare.

8. Inspecția vizuală, amplasarea etichetelor și ambalarea cartonului încheie linia cu o ștampilă QC.

Ghid de dimensionare: Când se potrivește 7 kW, când este exagerat

Citiți mai întâi evaluarea încărcătorului de bord al mașinii. Dacă scrie 6,6 kW sau 7,2 kW, acest wallbox este partenerul potrivit: mașina termină o încărcare de 40 kWh în aproximativ șase ore. Dacă mașina dvs. acceptă doar 3,3 kW, unitatea Standard de 3,5 kW este achiziția cinstită - cutia de 7 kW ar sta inactiv jumătate din sesiune.

Acesta este produsul greșit dacă casa dvs. nu poate găzdui un circuit de 32A fără un upgrade al panoului, dacă conduceți mai puțin de 50 km pe zi și vă puteți descurca pe o linie de 16A sau dacă aveți nevoie de facturare, control acces RFID sau monitorizare de la distanță. Acele locuri de muncă aparțin familiei în rețea OCPP, nu acestei casete.

Și luați în considerare mai întâi panoul, nu încărcătorul. Un întrerupător de 32 A cu cablu de cupru de 6 mm² dimensionat conform codului local contează mai mult decât marca de pe wallbox. Dacă electricianul ezită, cere o a doua opinie înainte de a cumpăra ceva.

De ce cumpărătorii aleg AMPPAL în locul mărcilor locale

Comandă până la expediere este de 15-20 de zile lucrătoare și deținem sloturi de producție pentru distribuitorii repetă.

MOQ este negociat pe comandă; mulți parteneri noi încep cu un test de 10-20 de unități pentru a testa piața.

Serviciul OEM acoperă sigla, culoarea carcasei, ilustrația etichetei și traducerea manuală în limba dvs.

Fabrica deține certificate CE, TÜV, UL și CB și invită clienții să auditeze linia - mai mulți dintre partenerii noștri europeni au.

Bilanț: peste 260 de angajați, peste 40 de țări de export și 500 de unități răcite cu lichid pentru proiectul hidrogen verde NEOM din Arabia Saudită.

Cum împachetăm și expediem comanda dvs

Fiecare cutie de perete se deplasează într-o cutie de spumă cu inserție de aproape 31 × 21 × 19 cm, greutate brută de aproximativ 2,8 kg, cu șablon de montare, șuruburi și manual. Cutia supraviețuiește unei căderi de colț de 1,2 m, acoperind majoritatea transportului aerian de mărfuri.

Pentru transportul maritim, cutiile de carton sunt paletizate și ambalate; aproximativ 1.000 de unități se potrivesc unui container de 20 de picioare și aproximativ 2.100 un 40HQ. Comenzile mixte de produse Standard și OCPP împart un container fără costuri suplimentare.

Lucrăm EXW, FOB Ningbo sau CIF, expediind cu factură comercială, listă de ambalare, certificat de origine și folderul CE. Mostrele ajung prin curier în 3 zile lucrătoare de la plată.

Garanție de doi ani și asistență post-vânzare

Doi ani de acoperire pe funcția de încărcare și componentele interne, onorat de la fabrica din China.

Piesele de schimb pentru revendicări în garanție se livrează în 3-5 zile lucrătoare; cele mai multe reparații sunt un schimb de placă sau o înlocuire a releului.

Fluxul RMA: trimiteți fotografii sau un scurt videoclip cu defecțiunea, inginerii noștri diagnosticează în termen de o zi lucrătoare și cădem de acord asupra reparației sau înlocuirii.

Întreținerea este ușoară: ștergeți carcasa, verificați mantaua cablului de două ori pe an, strângeți din nou suportul după prima lună.

De asemenea, operam noi înșine peste 200 de stații de încărcare, astfel încât echipa noastră de asistență răspunde din experiența de teren, nu dintr-un script.

Greșeli obișnuite de evitat cu un circuit de 32 A

Greșit: rulați încărcătorul pe o priză comună de 16 A pentru că „probabil va fi bine”. Dreapta: un circuit dedicat de 32A cu un RCD de tip A, verificat de un electrician.

Greșit: presupunând că o mașină de 3,3 kW se încarcă mai repede pe această cutie. Dreapta: verificați încărcătorul de bord; mașina este limita de viteză, wallbox-ul este drumul.

Greșit: bobinarea cablului pe unitate în timpul încărcării. Dreapta: întindeți-l drept, astfel încât să rămână rece.

Greșit: încărcarea într-un garaj folosit pentru depozitarea benzinei sau a diluantului de vopsea. Dreapta: țineți substanțele inflamabile la metri distanță și zona ventilată - carcasa V-0 este o ultimă soluție, nu o licență.

Greșit: ignorând o priză de perete caldă din spatele încărcătorului. Dreapta: oprește-te, cheamă un electrician; căldura la punctul de terminare înseamnă o conexiune slăbită.

Feedback-ul proprietarului axat pe cost

Un proprietar de casă din Baden-Württemberg, Germania, încarcă un vehicul electric de familie de 58 kWh la tarif de noapte. El a calculat 4,1 euro per încărcare completă față de aproximativ 70 de euro pentru rezervorul de benzină echivalent, iar singura lui nemulțumire este că manualul acoperă atât variantele de 3,5 kW, cât și 7 kW, așa că odată a căutat specificațiile siguranțelor greșite.

Proprietarul unei vile din Riad a început cu o unitate de 3,5 kW și a fost modernizat după un an, pe măsură ce șoferul a crescut. Cutia de 7 kW își termină mașina de 45 kWh în aproximativ 6,5 ore chiar și vara, cu garajul aproape de limita de 50°C a unității – așa cum l-am avertizat.

Un importator din Istanbul comandă Standardul de 7 kW în loturi de containere și le vinde proprietarilor de apartamente cu parcare rezervată. Feedback-ul lui: zero returnări de garanție în 14 luni și el solicită în fiecare trimestru un cod de reducere pentru unități duble pentru clienții cu două vehicule electrice.

Întrebări pe care le pun cumpărătorii despre încărcarea de 7 kW

Î: De ce mașina mea consumă doar 6,6 kW pe un încărcător de 7 kW?

R: Încărcătorul de bord al mașinii este limita de viteză; 6,6-7,2 kW este exact intervalul pe care îl acceptă acest wallbox.

Î: Ce lucrări electrice sunt necesare?

R: Un circuit dedicat de 32 A cu un RCD de tip A și cablu dimensionat conform codului local, de obicei 6 mm² cupru.

Î: Se poate încărca în timpul zilei?

R: Da, dar tarifele pe timp de zi costă mai mult; adăugați un cronometru sau urmați programul utilitarului.

Î: 7 kW va dăuna unei baterii mici?

R: Nu. Sistemul de gestionare a bateriei mașinii stabilește curba de încărcare; wallbox-ul furnizează doar ceea ce cere mașina.

Î: Care este diferența față de standardul de 3,5 kW?

R: De două ori puterea, un circuit de 32 A în loc de 16 A și aproximativ jumătate din timpul de încărcare peste noapte pentru aceeași baterie.

Î: Îl pot combina cu solar de pe acoperiș?

R: Nu direct; această unitate este alimentată prin rețea. Pentru încărcarea potrivită cu energia solară, aveți nevoie de familia conectată în rețea cu monitorizare CT.

Î: Pot două mașini să împartă un circuit de 7 kW?

R: Nu în siguranță pe un întrerupător. Oferiți fiecărei mașini propriul circuit sau treceți la o stație OCPP gestionată de sarcină.

Î: De ce nu există ecran?

A: În mod deliberat. Mașina arată deja starea de încărcare; un ecran adaugă un punct de eșec și un cost fără niciun beneficiu acasă.
