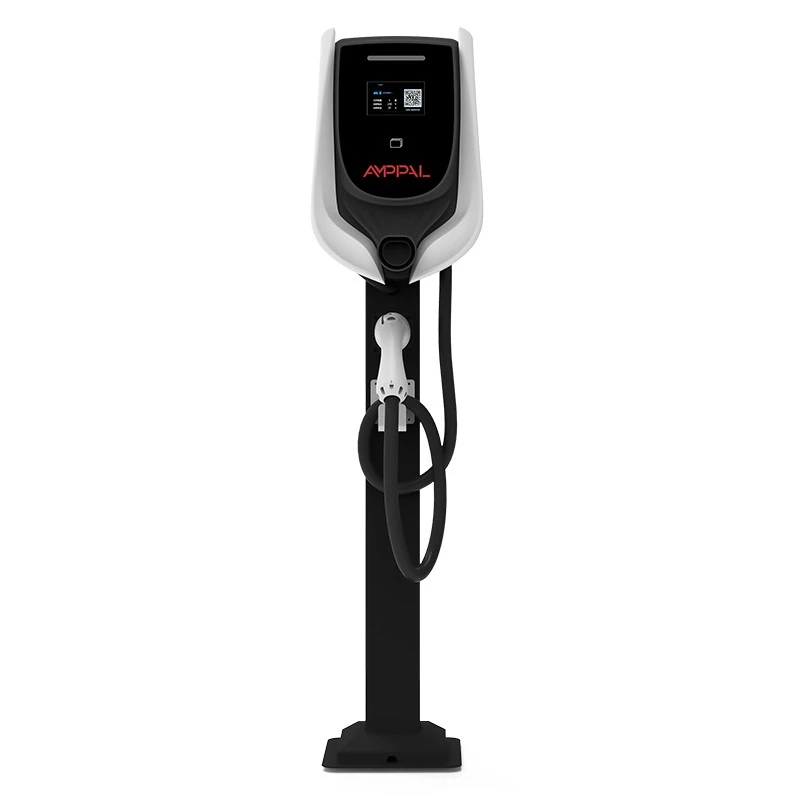

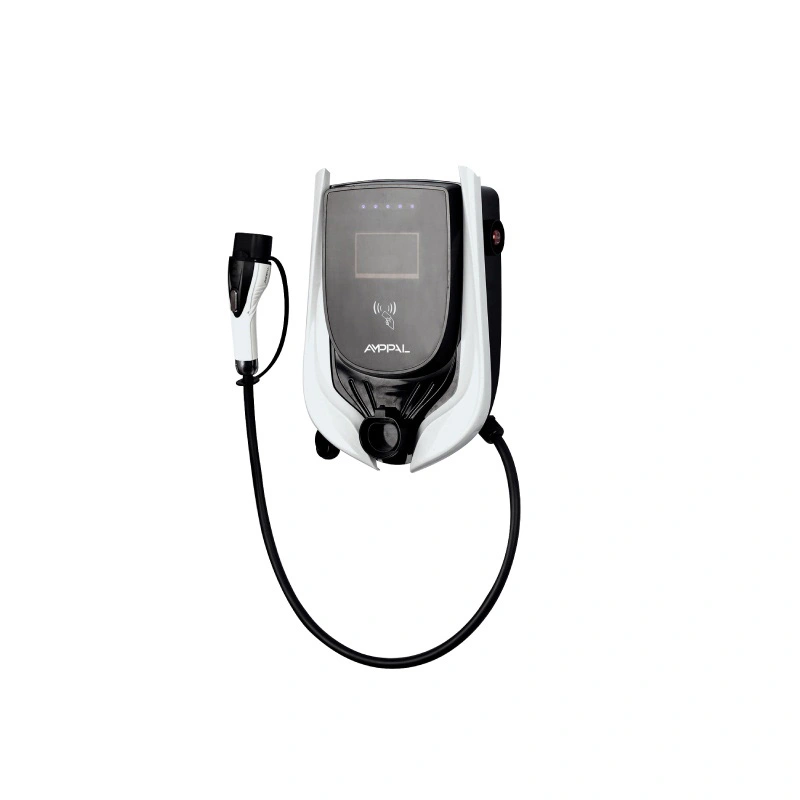

Stație de încărcare OCPP Smart AC EV de 3,5 kW pentru apartamente și locuri de muncă

Ce adaugă o stație OCPP peste un Wallbox simplu

Un punct de încărcare care nu vă poate spune cine a taxat ceea ce este un centru de cost, nu un serviciu. Stația de încărcare inteligentă AC EV AMPPAL de 3,5 kW OCPP pentru apartamente și locuri de muncă (modelul AF-AC-3.5-L/B-A-M-4-SD-P) există dintr-un singur motiv: pentru a lăsa o clădire, o companie sau o comunitate să ruleze încărcarea pentru mulți utilizatori fără a sta peste cablu.

RFID este ușa din față. Emiteți un card per rezident sau angajat, iar stația activează numai pentru cardurile pe care backend-ul sau lista locală le recunoaște. În spatele acestuia se află OCPP 1.6j, protocolul deschis care conectează stația la sistemul de gestionare a încărcării la alegere, astfel încât tranzacțiile, tarifele și rapoartele de defecțiuni să fie transmise la un singur tablou de bord.

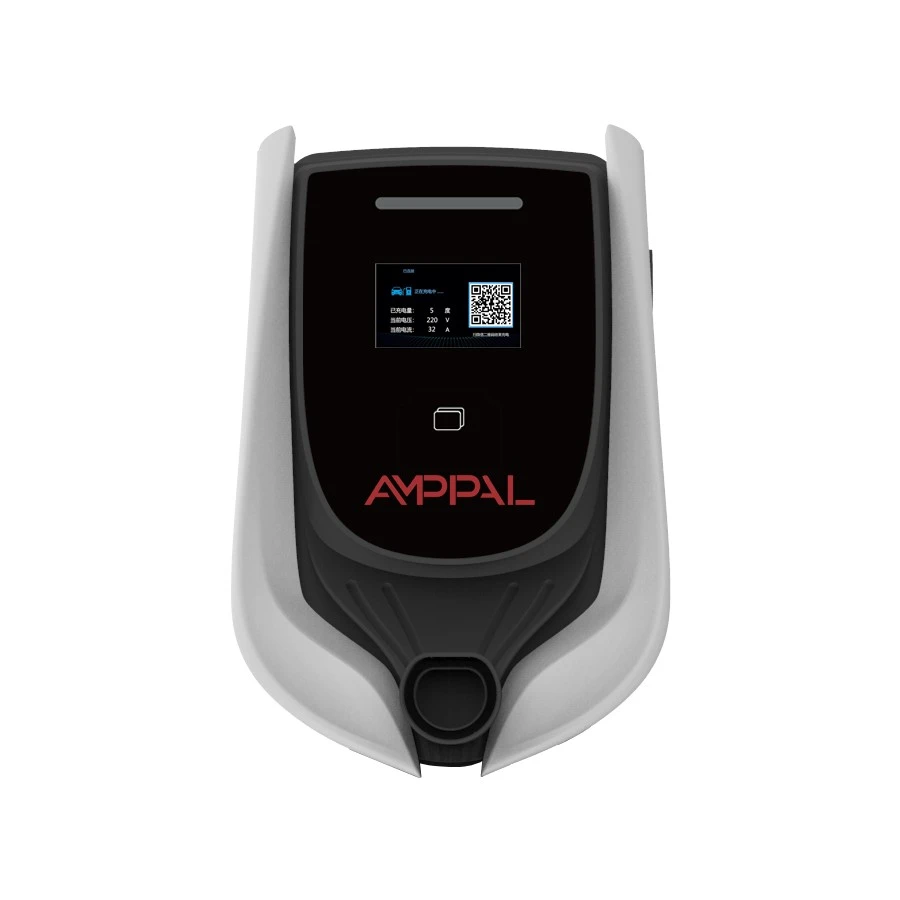

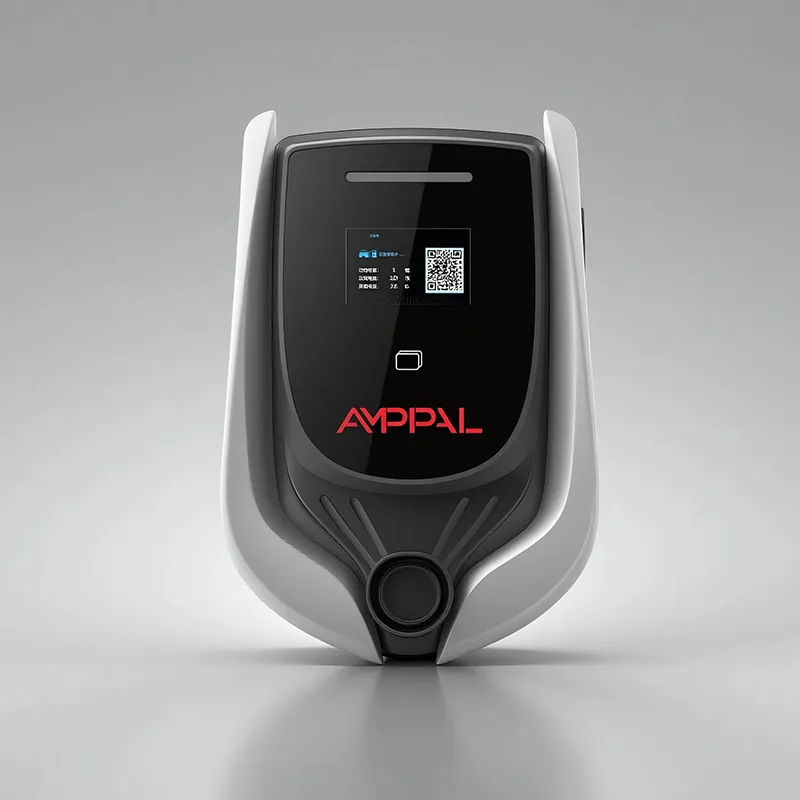

Acesta nu este un gadget de acasă care s-a întâmplat să câștige un slot SIM. Este o unitate comercială de 454 × 306 × 147 mm, cu un ecran LCD de 4,3 inchi, o bandă de stare LED și patru opțiuni de conectivitate, construită pentru a sta într-o parcare comună și a fi administrată de la distanță.

Cinci motive pentru care managerii de proprietate aleg o stație în rețea

Responsabilitate per utilizator: fiecare sesiune este înregistrată cu ID-ul cardului, ora de începere, ora de încheiere și kWh, astfel încât raportul lunar de alocare se scrie singur.

Flexibilitatea tarifelor: backend-ul stabilește tarife diferite pentru rezidenți, vizitatori și personal - sau nu percepe nimic pentru primele două ore.

Telecomanda: blocați un card pierdut, întrerupeți o stație sau împingeți prețuri noi fără a atinge hardware-ul.

Corectitudine în parcarea comună: nu mai există argumente despre cine a conectat primul; sistemul marchează totul.

Pregătire pentru viitor: deoarece vorbește OCPP 1.6j, puteți schimba mai târziu platformele de management fără a înlocui hardware-ul.

Specificatii tehnice

Unde o stație în rețea de 3,5 kW are sens financiar

Blocuri de apartamente în care 10-30 de locuitori împart un subsol de parcare și fiecare își dorește propria factură.

Clădiri de birouri care oferă taxarea angajaților ca beneficiu, cu recuperarea costurilor pentru angajator.

Mici hoteluri și pensiuni care fac publicitate pentru parcare pentru vehicule electrice și adaugă taxa la factura camerei.

Comunități închise în care consiliul de administrație dorește acces controlat pentru proprietari și vizitatori.

Curți comerciale ușoare în care câteva dube se încarcă peste noapte, iar managerul de flotă are nevoie de date de consum pe dubă.

Cum stația vorbește, facturează și continuă să funcționeze offline

Atingeți un card și stația va cere autorizarea backend-ului. Online, răspunsul revine într-o secundă sau două; LCD-ul arată numele cardului și banda LED devine albastră, apoi conectorul se activează. Când se termină sesiunea, stația înregistrează tranzacția și o încarcă prin OCPP 1.6j, unde backend-ul o convertește într-o linie de factură.

Sunt disponibile patru link-uri deoarece nu există două site-uri la fel. Ethernet se potrivește instalațiilor fixe cu o rețea structurată; 4G acoperă subsoluri și loturi îndepărtate fără cablare; WiFi face retrofit-urile ieftine; RS485 se conectează la contoare externe sau la un controler de amplasament. Toți patru au o singură stivă OCPP, astfel încât tabloul de bord arată identic, indiferent de legătură.

Partea sinceră despre rețea: conexiunile eșuează. Așadar, stația păstrează o listă locală de autorizare, acceptă carduri cunoscute offline, stochează tranzacțiile local și le împinge în backend atunci când linkul revine. Un router nefuncțional nu înseamnă niciodată o sesiune de încărcare nefuncțională - înseamnă întârzierea documentelor.

UL 2202 și UL 2231-2: Ce acoperă certificatele

UL 2202 acoperă sistemul de încărcare în sine: construcția, siguranța electrică și riscul de incendiu al echipamentului complet de alimentare EV.

UL 2231-2 acoperă sistemul de protecție a personalului, circuitele care protejează utilizatorul împotriva șocurilor electrice în timpul conectării și încărcării.

Ambele certificate sunt listate pe unitate și verificabile în directorul online UL, așa cum verifică inginerii de proiect din SUA.

Conformitatea OCPP 1.6j este validată în fabrica noastră cu un backend de testare înainte de fiecare lansare de firmware.

IP54 și limita de zgomot de 40dB sunt măsurate pe mostre de producție, iar rezultatele sunt păstrate împreună cu fișa de testare a unității.

În plus, fiecare stație trece testele de rezistență la hipot și izolație pe linie, cu înregistrări cu numere de serie.

În interiorul fabricii AMPPAL: opt etape de producție

Aceste stații sunt construite în campusul din Zhejiang, care a livrat peste un milion de unități de încărcare în 2024, alături de liniile AC și DC care furnizează proiecte precum situl de hidrogen verde NEOM.

1. Tabla de oțel este tăiată pe echipamente laser TRUMPF și formată pe presa frană CNC.

2. Carcasele sunt acoperite cu pulbere și garniturile IP54 sunt montate.

3. Plăcile principale și de comunicație sunt asamblate SMT și lipite prin reflow.

4. LCD-ul, banda LED și cititorul RFID sunt montate și calibrate.

5. Firmware-ul continuă, apoi unitatea este făcută să se înregistreze cu backend-ul nostru de testare înainte de a trece.

6. Porturile Ethernet, 4G, WiFi și RS485 sunt exercitate unul câte unul.

7. Urmează ipoteze, verificări de izolație și o ardere alimentată de câteva ore.

8. Inspecția vizuală finală și ambalarea cartonului închid linia.

Potrivirea stației potrivite cu site-ul dvs

Începeți cu modelul de parcare, nu cu numărul puterii. Dacă vehiculele parcează timp de șase ore sau mai mult - rezidenți peste noapte, angajați toată ziua, oaspeți ai hotelului - 3,5 kW este suficient și menține sarcina totală scăzută a șantierului. O mașină de 40 kWh câștigă aproximativ 14 kWh în patru ore; pentru cele mai multe navetă, aceasta este conducerea întregii zile.

Această stație este instrumentul greșit pentru trei situații. Încărcarea în stil autostradă necesită DC, nu AC. Locurile unde fiecare tarabă trebuie să livreze 7kW sau 11kW ar trebui să treacă la unitățile mai mari din această familie OCPP. Și un site care nu va factura niciodată pe nimeni, niciodată, este mai bine servit de un wallbox prost - de ce să plătiți pentru un tablou de bord pe care nu îl veți deschide?

Alegerea conexiunii contează mai mult decât se așteaptă oamenii. În cazul în care zona de parcare nu are o cădere de rețea și semnalul de la subsol este slab, planificați o poziție Ethernet sau o antenă 4G înainte de a comanda, nu după. Spuneți inginerilor noștri aspectul site-ului dvs. și vă vom recomanda linkul.

De ce AMPPAL pentru rețeaua dvs. de încărcare

Comenzile se expediaza in 15-20 zile lucratoare. Operatorii care adaugă unități în fiecare trimestru pot rezerva sloturi de producție recurente.

Marca OEM pe carcasă, ecranul LCD de pornire și chiar ilustrația cardului RFID.

OCPP 1.6j este deschis și documentat; oferim lista de verificare a integrării pentru platforma de management aleasă.

Certificatele UL 2202 și UL 2231-2 sunt în dosar și partajate cu consultanții dvs. de proiect.

Derulăm noi înșine peste 200 de stații de încărcare, astfel încât persoanele care răspund la biletele dvs. de asistență operează și încărcătoare.

Documente de expediere, ambalare și import

Fiecare stație se livrează într-o cutie de carton cu spumă de aproape 58 × 42 × 30 cm, cu o greutate brută de aproximativ 12 kg, inclusiv suportul de perete, cardurile de pornire RFID și manualul. Cutia este clasificată pentru cadere la colț și etichetată pentru numărul de model listat UL.

Paletizeaza transport maritim 24-30 statii per palet; un container cu 40HQ transportă aproximativ 300 de unități. Sarcinile mixte cu variantele de 7kW și 11kW sunt de rutină pentru distribuitorii care construiesc o gamă.

Cităm EXW, FOB Ningbo sau CIF și furnizăm factură comercială, listă de ambalare, certificat de origine și copiile certificatului UL pe care le va solicita agentul dumneavoastră vamal sau cumpărătorul.

Asistență, actualizări de firmware și piese de schimb

Garanție de doi ani pentru stație și modulele sale interne împotriva defectelor de fabricație.

Actualizările de firmware sunt transmise de la distanță prin backend; nu este necesară nicio vizită la site pentru majoritatea modificărilor.

Piesele de schimb — cititoare RFID, panouri LCD, plăci de alimentare — sunt livrate în termen de 3-5 zile lucrătoare pentru cazurile de garanție.

Diagnosticarea de la distanță citește starea OCPP a stației și se înregistrează cu dvs. la un apel, ceea ce rezolvă majoritatea problemelor fără o rulare a camionului.

Piesele de schimb pentru această familie rămân disponibile timp de cinci ani după ce modelul părăsește producția - relevantă dacă conectați o clădire pe termen lung.

Greșit vs corect: operarea unei stații partajate

Greșit: montarea stației unde soarele direct lovește ecranul LCD toată după-amiaza. Dreapta: o poziție umbrită sau orientată spre nord menține ecranul lizibil și cutia mai rece.

Greșit: lăsarea SIM-ului 4G să rămână fără date la mijlocul lunii. Dreapta: o alertă de date scăzute în backend, cu Ethernet ca legătură de rezervă.

Greșit: înmânarea unui card partajat la un întreg etaj și împărțirea factura manual. Dreapta: un card per utilizator, astfel încât înregistrarea tranzacției este factura.

Greșit: presupunând că o întrerupere a rețelei încetează încărcarea. Dreapta: cardurile cunoscute încă funcționează din lista locală; tranzacțiile se încarcă când linkul revine.

Greșit: lăsați cablul conector să tragă peste podeaua compartimentului. Dreapta: un cârlig sau un suport pentru cablu și suficientă slăbiciune pentru ca șoferii să nu întindă niciodată cablul.

Experiențe de manager de proprietate

Comitetul de conducere al unui apartament de 240 de unități din Kuala Lumpur a instalat șase stații în 2025, după doi ani de plângeri ale rezidenților cu privire la încărcarea ad-hoc. Trezorierul exportă acum un raport de kWh per rezident în fiecare lună; Singura ei nemulțumire este că semnalul WiFi de la subsol a fost slab la început, iar comitetul a trebuit să execute o rețea Ethernet înainte ca toate cele șase unități să se stabilească.

Un proprietar de birou din Dubai a montat stații pentru 120 de angajați și a stabilit tarife diferite pentru personal și vizitatori. Personalul de la facilități așa cum o carte pierdută poate fi ucisă de pe tabloul de bord în câteva secunde; ei observă că interfața LCD este doar în limba engleză, pe care o acceptă, dar ar dori să fie localizată.

Proprietarul unui hotel din Varșovia administrează două unități pentru oaspeți și facturi care se încarcă prin intermediul camerei. El a apreciat comportamentul offline atunci când furnizorul de internet al clădirii a avut o întrerupere de două zile - oaspeții încă plătesc, iar tranzacțiile au apărut ulterior în backend. Își dorește doar ca setul de pornire RFID să includă mai multe carduri.

Întrebări de la operatorii site-ului

Î: Stația nu mai funcționează dacă internetul este întrerupt?

R: Nu. Cardurile cunoscute se taxează din lista locală, iar tranzacțiile sunt stocate și încărcate când conexiunea revine.

Î: Ce platforme de gestionare a încărcării funcționează cu acesta?

R: Orice platformă care vorbește OCPP 1.6j; vă oferim lista de verificare a integrării și vă ajutăm cu prima conexiune.

Î: Cum sunt facturați rezidenții?

R: Fiecare card se mapează la un cont din backend, care transformă sesiunile în facturi sau rapoarte de alocare.

Î: Pot diferiți utilizatori să plătească prețuri diferite?

A: Da. Tarifele sunt configurate pe grup de carduri în backend, nu pe stație.

Î: Ce se întâmplă cu un card pierdut sau furat?

R: Blocați-l în backend; blocul se sincronizează cu lista locală a stației la următoarea conexiune.

Î: Câte carduri poate păstra lista offline?

R: Lista locală de autorizare stochează sute de ID-uri de card, care acoperă orice clădire realistă.

Î: Este suficient 3,5 kW pentru un bloc de apartamente?

R: Pentru taxarea rezidenților peste noapte, da; vizitatorii din timpul zilei ar putea avea nevoie să aștepte, așa că multe site-uri se amestecă în una sau două unități de putere mai mare.

Î: Care este diferența față de un simplu wallbox RFID?

R: Integrarea OCPP 1.6j, înregistrările tranzacțiilor, configurarea de la distanță și libertatea multiplatformă - o cutie simplă nu are niciunul dintre acestea.
