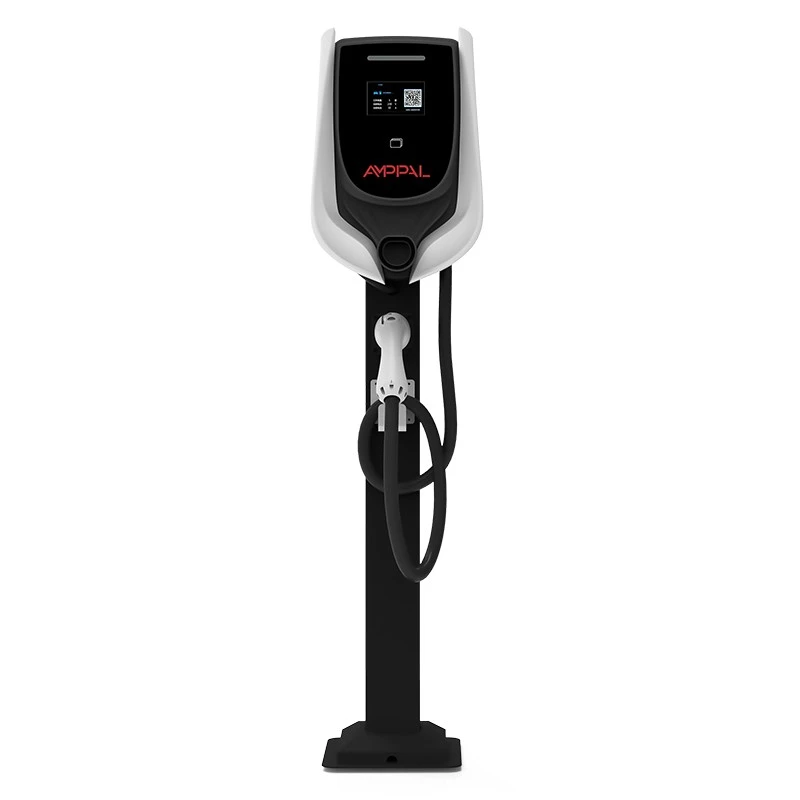

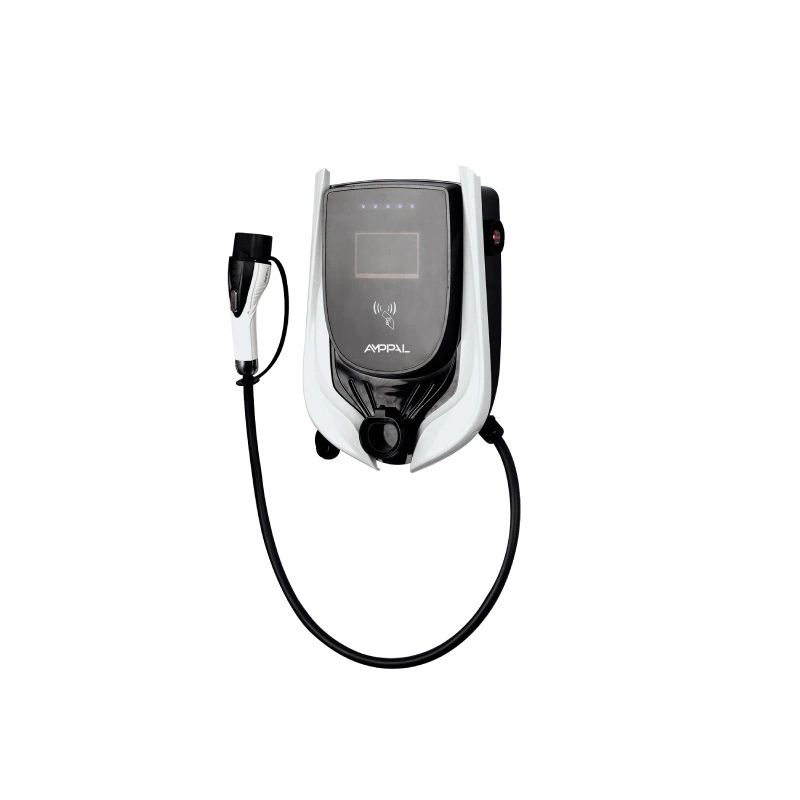

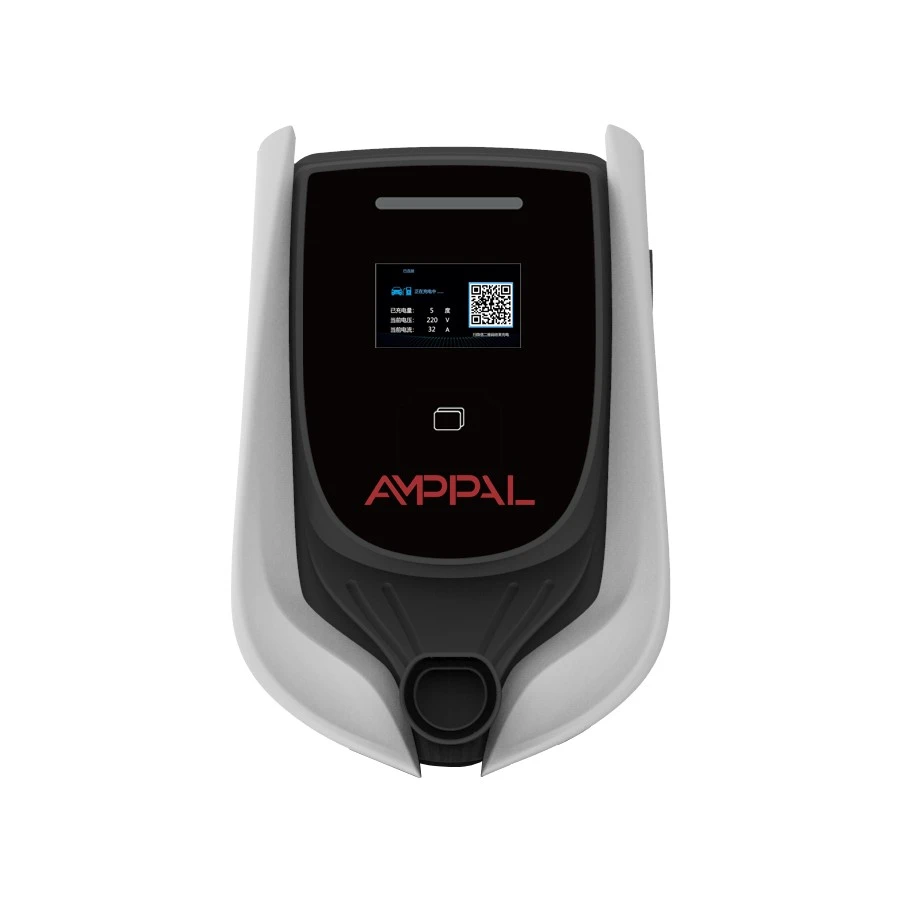

Stație de încărcare comercială AC EV OCPP de 11 kW pentru hoteluri și apartamente

Diferența pe care o face puterea trifazată la un loc de încărcare

Un site cu putere de intrare limitată poate deservi în continuare multe vehicule electrice - dacă stațiile sunt de acord cu privire la cine trage ce. Stația de încărcare comercială AC EV AMPPAL 11kW OCPP pentru hoteluri și apartamente (modelul AF-AC-11-L/B-A-M-4-SD-P) este construită exact pentru această negociere, iar intrarea trifazată este fundația.

Un încărcător monofazat de 11 kW ar solicita aproximativ 46 A dintr-o fază, ceea ce majoritatea panourilor comerciale urăsc. Această stație necesită aproximativ 16 A pe fază în trei faze pentru a furniza aceeași 11 kW, menținând echilibrul de fază al șantierului și panoul fericit. Aceasta este diferența dintre un încărcător care se potrivește unei clădiri și unul care forțează o actualizare a serviciului.

Adăugați stiva de rețea - RFID, LCD, bandă LED, OCPP 1.6j peste patru opțiuni de conectivitate - și veți avea o stație care nu numai că încarcă rapid, ci și rapoarte, facturi și randamente către managerul de încărcare al site-ului.

Șase avantaje pentru site-urile care rulează mai multe stații

Intrarea trifazată la ~16A pe fază menține încărcarea pe fază scăzută, astfel încât mai multe blocaje se potrivesc în serviciul existent.

Gestionarea coordonată a sarcinii limitează absorbția totală a șantierului, protejând întrerupătorul principal atunci când fiecare stand este ocupat.

Banda cu LED-uri arată starea fiecărei stații de peste lot, ceea ce reduce controalele de mers pentru personalul șantierului.

RFID și OCPP 1.6j mențin facturarea per utilizator precisă chiar și atunci când rulează zece sesiuni simultan.

Un rating de zgomot ≤40dB permite stațiilor să stea lângă ferestrele birourilor și pereții apartamentelor fără plângeri.

Ecranul LCD de 4,3 inchi arată detaliile sesiunii la fața locului, în timp ce backend-ul arată aceleași date de la distanță.

Specificatii tehnice

Medii care beneficiază cel mai mult de o stație de 11 kW

Campusuri de birouri în care angajații au nevoie de o reîncărcare semnificativă pe parcursul unei zile de 8 ore, nu doar un filtru.

Turnuri de apartamente cu alimentare cu case trifazate și 5-20 locuri de parcare rezidenți.

Piațe de vânzare cu amănuntul și dezvoltări cu utilizare mixtă în care cifra de afaceri contează și oaspeții plătesc pe sesiune.

Curți mici de flote care încarcă camionete între schimburi, cu rapoarte de consum pe vehicul.

Clădiri cu o limită de conexiune strânsă în care inginerul electrician bugetează fiecare amperi.

Cum împarte echilibrarea sarcinii dinamice puterea disponibilă

Fiecare șantier are un plafon: întrerupătorul principal, transformatorul, contractul de utilități. Echilibrarea sarcinii transformă acel plafon într-un buget. Stațiile dintr-un grup își raportează extragerea în direct către platforma de management sau un controler local prin RS485, iar fiecare unitate primește o limită de curent în timp real care menține suma sub plafon.

Când o mașină nouă se conectează, grupul realocă: sesiunile care au funcționat cel mai mult pot scădea pentru scurt timp, noul venit primește o cotă și nimeni nu declanșează întrerupătorul principal. Când mașinile se termină, capacitatea eliberată revine la sesiunile rămase. Șoferii văd că banda LED își schimbă culoarea; inginerul site-ului vede numerele din backend.

OCPP 1.6j poartă partea de tranzacție și configurare - pornire/oprire, kWh, tarife, ID-uri de card - în timp ce coordonarea încărcăturii circulă pe legătura locală. Această împărțire este deliberată: facturarea are nevoie de cloud, controlul curent are nevoie de milisecunde, iar milisecundele nu ar trebui să aștepte o călătorie 4G dus-întors.

Certificare și verificare a siguranței

UL 2202 acoperă construcția întregului sistem de încărcare și siguranța electrică; UL 2231-2 acoperă circuitele de protecție a personalului.

Echilibrul trifazic și comportamentul de pierdere de fază sunt verificate în testele din fabrică, inclusiv scenariile de întrerupere.

IP54 este confirmat prin teste calibrate de pulverizare și praf pe mostre de producție.

Evaluarea acustică ≤40dB este măsurată la un metru pe un stand de testare, iar înregistrarea este depusă împreună cu lotul.

Fiecare unitate trece testele de izolație și de izolație, cu rezultatele numerotate de serie păstrate la dosar.

Retestăm comportamentul OCPP 1.6j pe un backend de referință la fiecare lansare; Logica de echilibrare a încărcăturii, în special, este verificată față de scenariile cu mai multe unități.

Opt etape de producție în spatele unei stații de 11 kW

Asamblarea are loc în campusul din Zhejiang, care a livrat peste un milion de unități de încărcare în 2024, unde roboții FANUC și echipamentele laser TRUMPF împart podeaua cu liniile AC și DC.

1. Oțelul carcasei este tăiat cu laser și frânat prin presare, apoi acoperit cu pulbere.

2. Releele de intrare, contactoarele și plăcile sunt verificate în funcție de listele de furnizori aprobate.

3. Plăcile de alimentare și comunicații sunt construite în SMT și lipite prin reflow.

4. Cablajul trifazat este asamblat și verificat cuplul cu drivere calibrate.

5. Firmware-ul este flash și unitatea se înregistrează cu un backend OCPP de testare.

6. Strângerile de mână pentru echilibrarea sarcinii RS485 sunt exercitate între unitățile împerecheate.

7. Hipot, izolație și burn-in alimentat pe fiecare stație.

8. Plăcuța de identificare, marcajele UL și ambalajul din carton închid linia.

Ghid de dimensionare pentru site-uri cu mai multe stații

Lucrați înapoi de la serviciu. Dacă clădirea are alimentare trifazată și inginerul poate oferi fiecărei cabine un circuit de 16 A pe fază, o stație de 11 kW per cabină este densitatea potrivită pentru birouri, apartamente și loturi cu utilizare mixtă. Dacă amplasamentul este doar monofazat, stația OCPP de 7 kW este alegerea cinstită - această unitate are nevoie de trei faze pentru a-și merita prețul.

Acum partea contondente. Acesta este produsul greșit pentru o cale de acces cu două mașini (o unitate de 3,5kW sau 7kW costă mai puțin și face treaba), pentru orice planificare de șantier sub 30 de minute de rotație (adică teritoriul DC) și pentru o locație al cărei inginer electrician nu a confirmat alimentarea trifazată pe hârtie. Comandarea înainte de auditul panoului este modul în care apar costurile de upgrade.

Când aveți îndoieli, cumpărați grupul cu sarcină gestionată: stațiile din această familie pot fi amestecate cu frați cu putere mai mică pe un singur loc, coordonate sub un singur plafon. Această flexibilitate este de obicei mai ieftină decât a ghici mixul exact de putere în prima zi.

De ce aleg operatorii site-ului AMPPAL

Expedierea standard este de 15-20 zile lucratoare; lansările în faze ale site-ului pot fi rezervate în intervalele de producție planificate.

Opțiunile OEM acoperă brandingul carcasei, ecranul de pornire LCD și ilustrația cardului RFID.

Integrarea OCPP 1.6j este documentată, iar inginerii noștri vă ajută platforma să se conecteze la prima implementare.

Certificatele UL 2202 și UL 2231-2 sunt furnizate împreună cu expedierea pentru consultanții și inspectorii dumneavoastră.

Operăm noi înșine peste 200 de stații de încărcare, iar inginerii noștri susțin cele 500 de unități răcite cu lichid ale proiectului hidrogen verde NEOM – scară care se vede în fabrică.

Ambalare și transport de marfă pentru stații grele

Fiecare stație se livrează într-o cutie de carton cu spumă de aproape 60 × 44 × 32 cm, cu o greutate brută de aproximativ 14 kg, inclusiv suportul de perete, cardurile RFID de pornire și manualul. Testat la cădere de colț, cu plăcuța de identificare a modelului și marcajul UL imprimate pe fața cartonului.

Transportul maritim paletizat necesită aproximativ 20-24 de stații pe palet și aproximativ 250 pe container de 40 HQ; amestecarea variantelor OCPP de 3,5 kW, 7 kW și 11 kW într-o singură livrare este standard pentru distribuitori.

Cităm EXW, FOB Ningbo sau CIF cu factură comercială, listă de ambalare, certificat de origine și copii ale certificatului UL pentru agentul vamal.

Post-vânzare: garanție, firmware și întreținere

Garanție de doi ani împotriva defectelor de fabricație ale stației și modulelor interne.

Actualizările de firmware trec de la distanță prin backend; parametrii de echilibrare a încărcăturii pot fi reglați fără o vizită la fața locului.

Ai nevoie de un cititor, un panou sau un modul? Expedierea se face in 3-5 zile lucratoare de la confirmare.

Diagnosticarea de la distanță citește starea OCPP și înregistrează cu inginerul dvs. la un apel.

Disponibilitatea pieselor durează cu cinci ani după sfârșitul producției pentru această familie.

Greșit vs corect: rularea unui site cu mai multe stații

Greșit: lăsând un electrician local să presupună că fiecare stație poate consuma 11 kW fără a verifica serviciul. Dreapta: confirmarea capacității trifazate și setarea plafonului de sarcină înainte de punerea sub tensiune a grupului.

Greșit: configurarea echilibrării sarcinii o dată și uitarea acesteia după ce clădirea adaugă chiriași. Dreapta: revizuirea tavanului ori de câte ori se schimbă încărcările site-ului.

Greșit: citind banda LED de la 50 m distanță și ghiciți. Dreapta: convenirea unei legende de culoare cu personalul site-ului — verde înseamnă gratuit, albastru înseamnă încărcare, roșu înseamnă greșeală.

Greșit: stații de montare direct în spatele unui perete de dormitor, deoarece ratingul este de 40 dB. Dreapta: o poziție comună de perete sau coridor; 40dB este liniște, dar liniște nu este liniște.

Greșit: te bazezi pe cloud pentru controlul curent. Dreapta: menținerea coordonării sarcinii pe legătura locală RS485 sau controler, astfel încât să supraviețuiască sughițurilor din rețea.

Experiențele operatorilor de pe site-uri cu mai multe puncte

Un manager de facilități dintr-un campus de birouri de lângă München conduce opt stații pentru 300 de angajați. Plafonul de sarcină este de 45 kW, iar în timpul grădinii de dimineață, sistemul reduce sesiunile lungi pentru a se potrivi noilor veniți; Singura lui plângere este că integrarea inițială a backend-ului a durat o zi întreagă de apeluri înainte ca logica tarifară să se comporte conform așteptărilor.

Tabloul unui turn de apartamente de 40 de etaje din Istanbul a instalat șase stații în garajul subteran, unde alimentarea trifazată era deja în loc. Locuitorilor le place rapoartele per-proprietar; Consiliul notează că ecranul LCD al stației arată meniuri în limba engleză, despre care câțiva rezidenți mai în vârstă au întrebat, iar echipa proprietății a tipărit un card de o pagină în turcă.

O piață comercială din Melbourne a adăugat patru stații la rândurile de intrare. Operatorul taxează pe sesiune prin backend și spune că banda LED este cel mai ieftin instrument de serviciu pentru clienți de la fața locului - șoferii observă un spațiu liber din mașină. Singura lui dorință: un cablu standard mai lung, deși recunoaște că majoritatea șoferilor stau oricum la îndemână.

Întrebări privind echilibrarea încărcăturii de la operatorii site-ului

Î: Ce înseamnă intrarea în trei faze pentru site-ul meu?

R: Aproximativ 16A pe fază în trei faze furnizează ~11kW, astfel încât nicio fază nu suportă o sarcină mare de 46A.

Î: Toate stațiile de pe amplasament trebuie să fie de 11 kW?

R: Nu. Această familie combină unități de 3,5 kW, 7 kW și 11 kW sub un plafon de sarcină coordonat.

Î: Ce se întâmplă când o mașină nouă se conectează la mijlocul sesiunii?

R: Grupul realocă în plafon; sesiunile de alergare pot scădea pentru scurt timp, iar capacitatea revine pe măsură ce mașinile se termină.

Î: Este greu 16A pe fază pe cablare?

R: Este mai blând decât un circuit monofazat de 11 kW și menține echilibrul de fază uniform - acesta este scopul designului.

Î: Cum ajută banda LED pe un site aglomerat?

R: Arată starea fiecărei stații dintr-o privire de peste lot, ceea ce salvează verificările personalului.

Î: 40dB este într-adevăr silențios?

R: Mai silențios decât un compresor de frigider la un metru, motiv pentru care unitatea se potrivește birourilor și pereților rezidențiali.

Î: Poate o mașină monofazată să folosească această stație?

R: Da, se va încărca la o rată mai mică folosind fazele pe care le poate atinge; stația și mașina negociază curentul de siguranță.

Î: Ce se întâmplă dacă site-ul pierde internetul?

R: Cardurile RFID cunoscute încă funcționează din lista locală, tranzacțiile sunt stocate și totul se încarcă când linkul revine.
