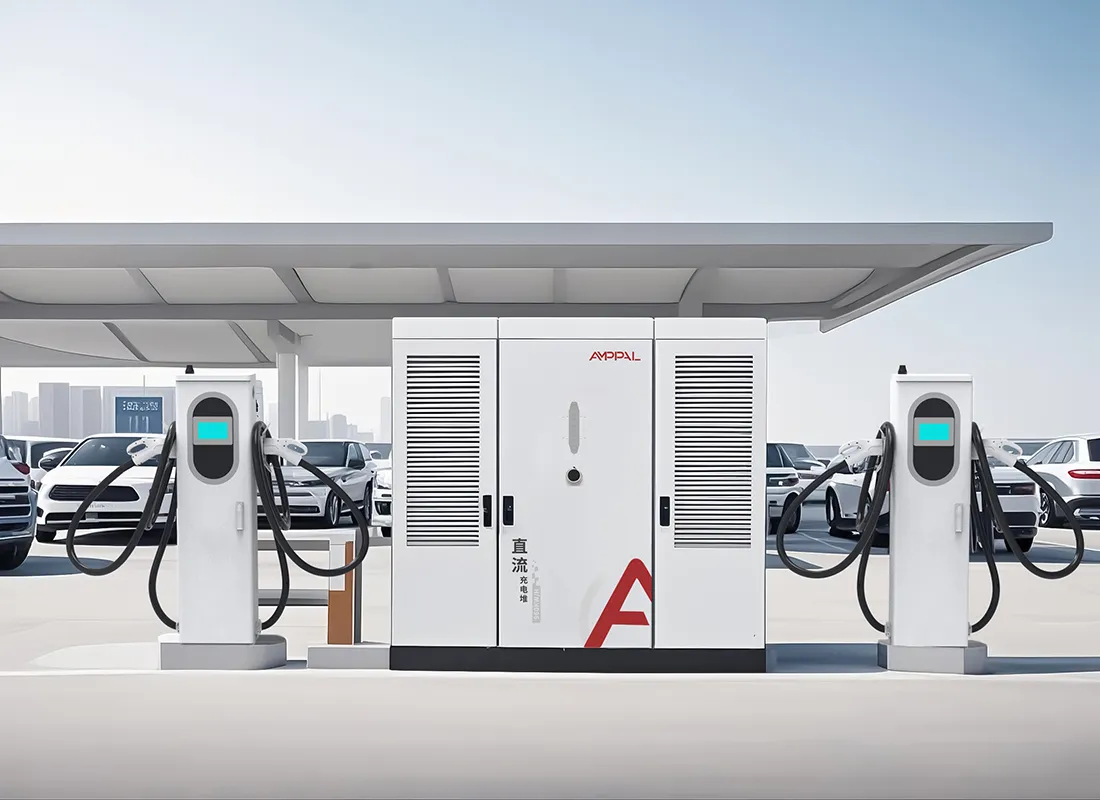

Sistem de încărcare ultra-rapid EV răcit cu lichid de 600 kW pentru flote grele

Ce este AF-DC-600 și ce semnalează

AF-DC-600 este o stivă de încărcare de 600 kW, răcită cu lichid, construită pentru a se potrivi în direcția în care se îndreaptă industria, nu doar unde este astăzi. Terminalele sale de 600A răcite cu lichid urmează geometria conectorului pe care AMPPAL însăși a propus-o în aprilie 2025 la Târgul de la Canton, propunere care a atras atenția experților Comisiei Electrotehnice Internaționale (IEC).

Un standard contează mai mult la 600kW decât la 60kW. Orice producător poate construi un modul mare de putere; Întrebarea reală este dacă mufa din mâna șoferului se va potrivi în continuare cu stația pe care o construiește succesorul tău în 2030. AMPPAL a ales să-și pună greutatea inginerească în spatele exact acelei întrebări de interfață.

Această stivă este rezultatul concret: un bazin de putere de 600 kW, pistoale lichide de 600 A, telemetrie OCPP 1.6/2.0 și o interfață concepută pentru a supraviețui unui deceniu de evoluție a conectorilor.

Propunerea acoperă stratul fizic pe care majoritatea vânzătorilor îl omite: fitingurile pentru lichid de răcire și dispunerea contactelor care decid dacă un pistol de la producătorul A se potrivește cu o stație de la producătorul B. Fără acest strat, fiecare desfășurare de 600A riscă să devină o insulă pe care numai propria sa marcă o poate servi.

De ce contează ingineria standard la 600 kW

Longevitatea interfeței: conectorul răcit cu lichid urmează propunerea standard AMPPAL, astfel încât hardware-ul cumpărat acum rămâne compatibil pe măsură ce standardul se maturizează.

Ieșire susținută de 600 A de la fiecare terminal, cu bucla de lichid de răcire sigilată care susține cablul și pistolul sub 45°C.

Capacitatea piscinei de 600 kW deservește patru sesiuni de clasă de 150 kW sau o încărcare completă a camionului; planificatorul le echilibrează pe ambele.

Eficiență maximă de 94,5% și protecție IP54 în același dulap de clasă S2 ca modelul de 480kW, simplificând piesele de schimb și instruirea.

Acoperire completă a protocolului pe fiecare terminal – CCS1, CCS2, GB/T, CHAdeMO, NACS – astfel încât o singură stivă acoperă o piață mixtă.

OCPP 1.6/2.0 cu diagnosticare la distanță, simplificată deoarece modelul de date este deja interoperabil.

Risc mai mic de modernizare: atunci când standardul se finalizează, stațiile construite conform propunerii au nevoie de actualizări de firmware, nu de arme noi sau de reluare a plăcuțelor.

Specificatii tehnice

Cine are nevoie de 600 kW astăzi (și cine este devreme)

Stații de coridor grele unde camioanele și autobuzele de 800V ajung la intervale imprevizibile.

Huburi regionale care trebuie să deservească patru mașini la o medie de 150 kW fără a adăuga un al doilea transformator.

Depozite pentru camioane electrice pe distanțe lungi care fac încărcări de 40-90 de minute la prânz.

Portul și șantierele logistice standardizează pe conectori de lichid de 600A pentru flota lor.

Piloți de coridoare naționale în țările care adoptă interfața de răcire cu lichid aliniată la IEC.

Cum funcționează stiva și standardul

AF-DC-600 rulează aceeași arhitectură ca și restul familiei S2: intrare AC380V±15%, un grup de module de putere de 600 kW pe o magistrală de curent continuu și terminale de 600 A răcite cu lichid cu bucle de răcire sigilate. Programatorul acordă fiecărui terminal curentul solicitat până la limita pool-ului.

Lucrarea interfeței contează la conector, unde propunerea standard definește aspectul contactelor, geometria fitingurilor pentru lichid de răcire și secvența de strângere de mână între pistol și vehicul. Aceasta este partea care permite unui camion din 2026 să se conecteze la o stație din 2031 și să negocieze în continuare curat. Fiecare terminal este livrat cu revizuirea actuală a strângerii de mână, iar firmware-ul armei se actualizează prin OCPP la fel ca restul stivei.

Telemetria folosește același canal OCPP ca și controlul alimentării, astfel încât backend-ul vede temperatura lichidului de răcire, ciclurile conectorilor și starea modulului pe terminal - datele pe care grupul de lucru IEC le folosește pentru a rafina standardul.

Dincolo de certificate: Propunerea standard AMPPAL

AF-DC-600 este livrat cu setul complet de certificate CE/TUV/CB/CCC/UL, iar conectorul de lichid este certificat separat sub interfața propusă.

Fiecare dulap efectuează un test de rezistență de izolație la 1000 VDC plus o verificare a continuității pământului.

Echilibrul modulului în piscina de 600 kW este validat într-o ardere de două zile la sarcină completă pe banca de încărcare din fabrică.

Rezistența armelor urmează unui test de eșantionare pe 20.000 de cicluri, dimensionat conform previziunilor privind taxa pe coridor.

Protecția la pătrundere la IP54 (IEC 60529) și imunitate la supratensiune (IEC 61000-4-5) sunt confirmate pentru fiecare lot.

Rapoartele de testare pe lot sunt livrate împreună cu unitatea, inclusiv jurnalul conectorului de la ardere.

Opt pași în spatele AF-DC-600

Tabla de oțel pentru carcasa de clasa S2 este tăiată pe lasere TRUMPF, apoi formată CNC.

Dulapul primește finisajul exterior vopsit cu pulbere.

Seturile de module potrivite provin de pe linia de asamblare DC dedicată.

Pistoale cu lichid 600A sunt asamblate pe bancul curat, iar lichidul de răcire este sigilat la acea stație.

Barele colectoare și cablajele sunt controlate de cuplu; bucla de lichid de răcire este testată la presiune.

Roboții FANUC se ocupă de plasarea modulelor.

Unitatea este încărcată cu firmware, iar profilul OCPP este setat pentru backend.

Abia după arderea de două zile și verificarea în 14 puncte, dulapul este pus în cutie.

Adoptorul timpuriu sau adeptul rapid: care sunteți?

Cumpărați AF-DC-600 dacă construiți timp de un deceniu: coridoare, flote de camioane sau o rețea națională care se va standardiza pe interfețe lichide 600A. Hardware-ul standard inițial nu va avea nevoie de o modernizare atunci când recomandarea IEC va apărea, iar rețelele de coridoare care se angajează devreme blochează, de asemenea, furnizarea de conectori înainte de sosirea cererii principale.

Omite-l când sesiunile tale sunt în mare parte din clasa 250A: piscina de 600 kW și pistoalele de 600 A costă mai mult decât are nevoie de muncă, iar o stivă de 240 kW sau 360 kW câștigă același venit. Omiteți-l și atunci când conexiunea la rețea nu poate susține 600kW, deoarece stiva ar fi inactiv sub valoarea sa.

Dacă sunteți tipul de urmărire rapidă, așteptarea documentelor IEC finalizate este de susținut - dar AF-DC-600 livrează deja geometria propusă de AMPPAL, așa că așteptarea cumpără în principal hârtie, nu modificări hardware.

Alegerea unui furnizor cu o voce în standard

AMPPAL a prezentat propunerea de interfață răcită cu lichid la Târgul de la Canton în aprilie 2025 și este un contributor principal la conversația globală despre standardul de răcire cu lichid.

Proiectul hidrogen verde al NEOM din Arabia Saudită a luat 500 de unități răcite cu lichid de pe aceeași linie de producție.

Acumulările de stoc părăsesc instalația în 15-20 de zile lucrătoare, iar comanda minimă este de o stivă.

Peste 200 de stații din propria rețea a AMPPAL oferă echipei de inginerie date de teren despre uzura conectorului.

Prețuri EXW, FOB Ningbo sau CIF cu un inginer numit care rămâne până la punerea în funcțiune.

Livrare clasa S2: lăzi, șuruburi și documente

Dulapul AF-DC-600 la 1850 x 1850 x 1000 mm este livrat într-o cutie de placaj ranforsat, cu fiecare terminal de lichid de 600 A într-o cutie căptușită cu spumă și etanșată cu lichid de răcire.

O stivă cu două terminale de încărcare per container de 40 de picioare; șuruburile cutiei de șinele de podea și greutatea brută este de 1400-1600 kg per set.

Pachetul de export conține factura comercială, lista de ambalare, B/L, certificatul de origine și rapoartele de testare per lot, în condiții EXW, FOB Ningbo sau CIF; Transportul maritim de la Ningbo la Rotterdam durează 32-38 de zile, iar transportul aerian este o opțiune pentru unitățile unice urgente.

Coperta de doi ani construită în jurul echipamentelor de 600A

Garanția este valabilă timp de 2 ani pentru carcasă, terminale, module și circuitul de răcire, cu revalidarea geometriei interfeței în raport cu standardul în evoluție inclusă.

Seturile de reumplere cu lichid de răcire și pistoalele cu lichid de rezervă sunt livrate în 3-5 zile lucrătoare.

Verificările trimestriale de la distanță urmăresc tendințele temperaturii lichidului de răcire și numărul de cicluri ale conectorilor.

O fișă de inspecție de șase luni — nivelul lichidului de răcire, clemele, uzura pistolului — este furnizată în cinci limbi.

O linie WhatsApp dedicată vă conectează la inginerul post-vânzare, cu numerele dvs. de serie înregistrate.

Operarea stivelor de mare curent: greșit vs corect

Greșit: Presupunând că orice conector de 600A de la o altă marcă se potrivește cu pistolul AF-DC-600. Dreapta: Utilizați conectorul AMPPAL potrivit; strângerea de mână și fitingul pentru lichid de răcire urmează standardul propus, nu o scurtătură proprie.

Greșit: rularea stivei la 600kW complet pe o alimentare cu rețea de 400A. Dreapta: Setați limita de intrare în HMI pentru a se potrivi conexiunii; programatorul îl respectă.

Greșit: Tratând pistolul cu lichid ca pe un pistol cu ​​aer comprimat și înfăşurându-l strâns. Dreapta: Agățați-l de cârligul de andocare; serpentinele strânse îndoiesc furtunul de răcire.

Greșit: se omite înregistrarea ciclului conectorului. Dreapta: revizuiți trimestrial numărul de cicluri per terminal; prezice înlocuirea armelor cu o precizie de aproximativ 10%.

Greșit: Actualizarea firmware-ului fără a verifica versiunea OCPP la fața locului. Dreapta: potriviți mai întâi profilul backend; stiva acceptă 1.6 și 2.0, dar acestea comută în config.

Voci de la primele implementări de 600 kW

Un operator de autostradă turc a instalat un AF-DC-600 în septembrie 2025 pe un coridor de probă. Managerul lor de inginerie a spus că conectorul aliniat la IEC a fost factorul decisiv, deoarece o încercare anterioară de 350 kW a folosit o mufă proprietară care le-a blocat. Reclamația: punerea în funcțiune a durat cu o săptămână mai mult decât S2 de 480kW pentru că operatorul rețelei dorea studii suplimentare de protecție. Acum plănuiesc o a doua unitate pentru direcția opusă.

Un depozit norvegian de încărcare semi-electrice folosește stiva pentru încărcarea a trei camioane la prânz. Echilibrul programatorului pe patru benzi a funcționat conform specificațiilor, iar camioanele au trecut de la 20% la 80% stare de încărcare în aproximativ 40 de minute fiecare; Managerul de șantier a remarcat că bucla etanșă a lichidului de răcire a avut nevoie de o verificare a nivelului în șase luni, nu de rezervele săptămânale de apă la care se așteptau.

Un dezvoltator de coridor din Kazahstan a cumpărat două unități imediat după întâlnirea Târgului de Canton unde AMPPAL a prezentat propunerea. CEO-ul lor a spus că cumpărarea de la un colaborator de standarde s-a simțit mai în siguranță decât cumpărarea de la un adept și că au comandat o a treia unitate înainte de prima expediere.

Întrebări frecvente despre standarde: opt răspunsuri directe

Î: Ce anume și-a propus AMPPAL la Târgul de Canton?

R: O interfață standard de încărcare răcită cu lichid care acoperă geometria conectorului, fitingurile pentru lichid de răcire și protocolul de strângere de mână; Experții IEC și-au arătat interesul față de propunere.

Î: Funcționează AF-DC-600 cu mașinile de astăzi?

R: Da, fiecare terminal acceptă CCS1, CCS2, GB/T, CHAdeMO și NACS, așa că flota de astăzi se taxează în mod normal.

Î: Ce se schimbă atunci când standardul IEC se finalizează?

R: Actualizări probabile de firmware și de testare; geometria hardware propusă de AMPPAL este deja în produs, deci conectorul fizic nu se modifică.

Î: Poate o stivă să servească patru mașini deodată?

R: Da, piscina de 600 kW se împarte în până la 8 terminale, cu liniile de lichid de 600 A prioritizate.

Î: De ce are nevoie instalarea de la rețea?

A: AC380V±15% trifazat; ieșirea completă trage aproximativ 910 A pe fază, așa că majoritatea site-urilor planifică un transformator.

Î: Este lichidul de răcire sigur în caz de coliziune?

R: Fluidul este dielectric și non-toxic la volumele utilizate, iar bucla este sigilată și testată la presiune.

Î: Cât de repede putem primi livrarea?

R: Aproximativ trei până la patru săptămâni (15-20 de zile lucrătoare) după ce depozitul aterizează pentru acumularea stocurilor.

Î: Garanția acoperă actualizările standard viitoare?

R: Actualizările de firmware sunt gratuite timp de 2 ani, iar geometria hardware-ului se potrivește deja cu standardul propus.
