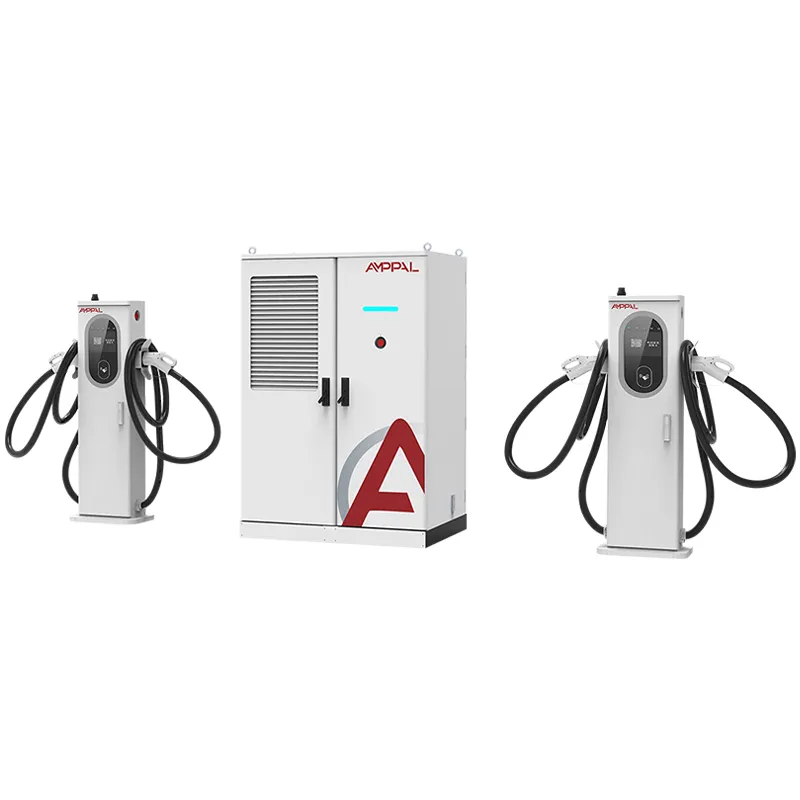

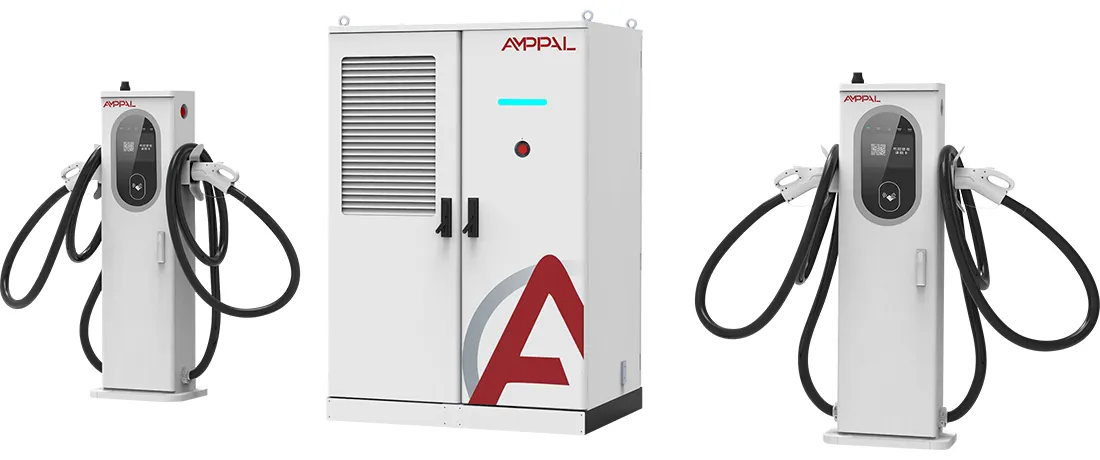

Stivă de încărcare pentru vehicule electrice de mare putere, răcită cu lichid, de 360 ​​kW pentru hub-uri de încărcare pentru flote

Vă prezentăm AF-DC-360 Power Pool

AF-DC-360-LC-S1 este o stivă de încărcare cu un pool de energie în loc de prize fixe. Ieșirea sa de 360 ​​kW de curent continuu se află în spatele unui programator care transmite curent la terminalele care au nevoie de el, secundă după secundă, în loc să blocheze o cotă fixă ​​în fiecare compartiment.

Aceasta este toată diferența dintre o stivă și un rând de grămezi cu ieșire fixă. Patru grămezi de 90 kW capacitate de deșeuri ori de câte ori un compartiment este gol; o piscină de 360 ​​kW redirecționează puterea inactivă către golful aglomerat, astfel încât același site oferă mai multe sesiuni pe zi. Această singură propoziție este motivul pentru care stivele grupate domină acum noile construcții de coridoare în Europa și în Golf.

Dulapul are aceeași familie de terminale mixte ca și modelul nostru de 240 kW: pistoale de 250 A răcite cu aer pentru mașinile de zi cu zi și pistoale de 600 A/800 A răcite cu lichid pentru platforme de 800 V. Piscina nu-i pasă ce tip de cablu extrage din ea.

Cinci motive pentru care o piscină de 360 ​​kW învinge grămezii de încărcare cu ieșire fixă

Un singur compartiment poate absorbi toți cei 360 kW: un singur sedan de 800 V sau un camion se încarcă la capacitatea maximă a stivei atunci când este singurul vehicul activ, ceea ce reduce aproximativ la jumătate timpul maxim de sesiune față de un aspect fix de 120 kW per compartiment.

Capacitatea inactivă nu este niciodată inactivă: programatorul realocă puterea din locașurile goale în cele active, astfel încât utilizarea medie pe o zi de 16 ore ajunge de obicei cu 25-40% mai mult decât încărcătoarele cu alocare fixă ​​pe același trafic.

Logica prioritară pe care o puteți regla: stiva rezervă un curent minim pentru fiecare mașină conectată, așa că un sedan cu rază lungă și un taxi se termină, doar la viteze diferite.

Eficiența se menține la vârf de 94,5% indiferent dacă se trag unul sau șase locații, deoarece modulele de alimentare rămân în banda lor de operare cea mai eficientă.

OCPP 1.6/2.0 expune în timp real date de putere pe compartiment, astfel încât să puteți factura pe kWh sincer și să publicați starea în timp real a locașului în aplicația dvs.

Familia de terminale mixte (250A aer / 600A/800A lichid) înseamnă că piscina servește taxiuri de 400V și flagship-uri de 800V dintr-un singur cabinet.

Specificatii tehnice

Locații cu cifră de afaceri mare care recompensează puterea partajată

Coridoarele de pe autostradă unde se formează cozi de sesiune la prânz, în timp ce golfurile stau inactiv peste noapte.

Parcare la aeroport și nod de tranzit cu timpi de așteptare de la 40 de minute la 6 ore.

Hub-uri pentru flote de transport care combină reîncărcări de 30 de minute cu încărcare lentă peste noapte.

Locuri de conversie de la benzină la EV în care transformatorul este fix, dar amestecul de vehicule continuă să se schimbe.

Coridoare cu trasee turistice cu vârfuri sezoniere puternice, unde puterea comună absoarbe supratensiunile din weekend.

Cum se mișcă puterea între terminale în timp real

Piscina de 360 ​​kW este construită din module de putere în paralel care alimentează o magistrală de curent continuu. Un controler citește cererea curentă de la fiecare terminal conectat la fiecare câteva sute de milisecunde, apoi alocă piscina în ordinea priorităților: mai întâi benzi răcite cu lichid, apoi benzi răcite cu aer, cu un minim configurabil pentru fiecare.

Când o mașină de 800V solicită 600A și nu este conectat nimic altceva, stiva își dedică întreaga capacitate acelei mașini; propriul BMS al mașinii stabilește plafonul. Când șase mașini sunt conectate, aceeași putere este tăiată în mod dinamic, iar o mașină care a sosit prima își păstrează partea până la scaderea bateriei. Transferurile sunt comutate soft, astfel încât un vehicul care se încarcă deja nu vede nicio scădere când începe o nouă sesiune.

Rezultatul este măsurat în utilizare, nu în producția de vârf. Operatorii care rulează stive de 360 ​​kW raportează o utilizare medie de 40-55% pe zi, față de 20-30% pentru pile cu alocare fixă ​​pe trafic similar, ceea ce modifică calculul de amortizare a transformatorului și a terenului.

Dovezi de conformitate: CE, TUV, CB, CCC, UL

Certificatele CE, TUV, CB, CCC și UL sunt livrate împreună cu unitatea; AF-DC-360 își împărtășește familia de certificare cu stivele de 240kW și 480kW.

Fiecare dulap trece un test de rezistență de izolație de 1000 VDC și o verificare a continuității pământului înainte de punere în funcțiune.

Un burn-in de 48 de ore al bancului de încărcare funcționează piscina la 360kW complet, ciclând puterea între compartimentele virtuale pentru a exercita programatorul.

Testele din partea rețelei acoperă imunitatea la supratensiune conform IEC 61000-4-5 și comportamentul armonic la intrarea AC380V.

Intrarea IP54 este verificată conform IEC 60529 cu un pulverizare controlată de apă pe garniturile ușilor și intrările de cabluri.

Rapoartele de testare per lot sunt însoțite de fișierul de expediere pentru documentele vamale și de rețea.

Opt pași în interiorul fabricii Yueqing

Tăierea cu laser și perforarea CNC TRUMPF modelează panourile carcasei la toleranță.

Panourile se deplasează prin linia de vopsire cu pulbere pentru finisajul pentru exterior.

Modulele de alimentare sunt construite pe linia de asamblare DC dedicată.

Barele colectoare și cablajele de cabluri sunt instalate cu unelte controlate cu cuplu.

Roboții FANUC se ocupă de plasarea modulelor, reducând daunele cauzate de manipulare.

Firmware-ul și profilul OCPP sunt flash pentru a se potrivi cu backend-ul dvs.

Stiva completă rulează un burn-in al bancului de încărcare de 48 de ore cu ciclul de planificare.

O inspecție finală în 14 puncte eliberează unitatea pentru depozitare.

Dimensiunea unui bazin de putere: o stivă mare sau mai multe altele mici?

Cumpărați AF-DC-360 când sesiunile sosesc neuniform. Un site în care 60% dintre mașini apar într-o fereastră de patru ore va risipi întotdeauna energie fixă; piscina transformă acea denivelare în capacitate utilă.

Nu îl cumpărați dacă site-ul dvs. este un depozit privat care încarcă aceleași opt camioane peste noapte la 40-60 kW fiecare. Un încărcător fix mai simplu costă mai puțin, iar flexibilitatea piscinei nu este niciodată folosită. Nu îl cumpărați dacă conexiunea la rețea este limitată sub 360 kW; stiva nu poate crea energie pe care furajul nu o poate furniza.

Dacă alegeți între 240kW și 360kW la un buget de transformator, modelați ambele: o stivă de 240kW acoperă majoritatea traficului de sedan, în timp ce 360kW adaugă marja care oprește reclamațiile la coadă în timpul vârfurilor. AMPPAL va rula estimarea utilizării cu datele dvs. de trafic înainte de a vă angaja.

De ce recomandă importatorii de la AMPPAL

Timp de livrare de 15-20 de zile lucrătoare pentru configurațiile stoc, cu un MOQ de o unitate.

Amestecul personalizat de terminale și parametrii OCPP configurați în momentul comenzii, nu după livrare.

Documentația completă CE/TUV/CB/CCC/UL călătorește cu mărfurile.

Peste un milion de unități de încărcare livrate până în 2024, plus peste 200 de stații din propria rețea de operare a AMPPAL.

Prețuri EXW, FOB Ningbo sau CIF cu un inginer de cont dedicat.

Modulele de alimentare de rezervă sunt cotate la prețul de fabrică pentru cumpărătorii repeți, astfel încât planificarea timpului de funcționare rămâne ieftină.

Livrarea unei stive de 360 ​​kW: dimensiuni și condiții

Dulapul de 1750 x 1200 x 900 mm se deplasează într-o cutie de export de placaj, cu terminalul mixt așezat în cutii separate căptușite cu spumă. Transportul complet cântărește aproximativ 950-1150 kg, în funcție de amestecul de arme.

Două stive pe container de 40 de picioare este planul standard; lăzile sunt prinse cu șuruburi pe șinele podelei și legate împotriva deplasării. Un stivuitor eliberează setul în port.

Documente: factura comerciala, lista de ambalare, conosament, certificat de origine, rapoarte de testare a lotului. Baza cotației este EXW, FOB Ningbo sau CIF, după cum preferi.

Serviciu care menține piscina în funcțiune

Garanție de 2 ani care acoperă stiva, bornele și modulele, inclusiv defecțiunile circuitului de răcire.

Piese de schimb, cum ar fi conectori de lichid și furtunuri de răcire, expediate în 3-5 zile lucrătoare.

Verificări trimestriale de sănătate OCPP la distanță semnalează deviația modulului înainte de a costa o sesiune.

Verificarea nivelului lichidului de răcire și a colierelor de furtun timp de 6 luni pentru terminalele de lichid, cu o listă de verificare multilingvă furnizată.

O linie directă WhatsApp către inginerul care știe numerele de serie ale unității dvs.

Operarea unei stive de alimentare partajate: greșit vs corect

Greșit: presupunând că fiecare compartiment primește 90 kW doar pentru că stiva este de 360 ​​kW. Dreapta: curentul minim pe compartiment este o setare pe care o controlați, așa că configurați-o înainte de lansare.

Greșit: se acordă prioritate tuturor terminalelor de lichid și se înfometează gurile de aer. Dreapta: echilibrați tabelul de priorități, astfel încât taxiurile să termine în continuare într-o fereastră rezonabilă.

Greșit: dimensionarea cablului de intrare pentru 240kW deoarece piscina împarte. Dreapta: Alimentarea AC este încă de 360 ​​kW; dimensionați întrerupătorul și cablul pentru o ieșire completă.

Greșit: interogând backend-ul la fiecare 30 de secunde și apelându-l în timp real. Dreapta: utilizați evenimentul OCPP 2.0 sau un sondaj de 5 secunde pentru starea golfului live.

Greșit: săriți peste controlul trimestrial de sănătate de la distanță. Dreapta: o verificare de 15 minute prinde un modul eșuat înainte de a coborî un golf la vârf.

Ce spun cumpărătorii din trei țări

Un operator din Emiratele Arabe Unite lângă aeroportul din Dubai a condus un AF-DC-360 din septembrie 2025 pe o platformă cu 8 locuri. Ei au măsurat o utilizare medie de 47% în zilele lucrătoare, în creștere de la 26% la vechile lor unități fixe de 120kW, iar coada de la prânz a scăzut de la 25 de minute la aproximativ 8. Nemulțumirea lor: zumzetul cabinetului este vizibil noaptea, așa că l-au mutat la 12 metri de peretele hotelului. Timp de oprire în primele cinci luni: zero.

Un operator thailandez de transport-hailing din Bangkok folosește stiva pentru 40 de șoferi; setarea de curent minim a menținut taxiurile la 60 kW, în timp ce sedanurile emblematice au luat restul. Ei au cerut un al doilea contor OCPP per terminal pentru plățile șoferului, pe care AMPPAL l-a adăugat în firmware fără taxă.

Un coridor croat cu o stivă de 360 ​​kW și șase traghei a absorbit bine valul de vară; Singura plângere a proprietarului este că trei mașini simultane de 800 V pot depăși piscina și plănuiesc o a doua stivă în 2027.

Întrebări frecvente privind partajarea puterii pentru operatorii site-ului

Î: Ce schimbă de fapt partajarea dinamică a puterii pentru șoferi?

R: Ei văd o putere mai mare atunci când site-ul este liniștit și partajat echitabil în timpul vârfurilor, în loc de o limită rigidă per locație.

Î: Poate piscina să ofere toți cei 360 kW unei mașini?

R: Da, când este singurul terminal activ, până la limita de încărcare proprie a mașinii; BMS-ul mașinii, nu stiva, decide rata finală.

Î: Cum fac facturarea echitabilă per sesiune?

R: OCPP raportează date kWh per terminal, astfel încât backend-ul dvs. facturează exact ceea ce a atras fiecare compartiment.

Î: Câte terminale încap pe piscină?

R: Până la 8, în orice amestec de pistoale cu aer 250A și 600A/800A cu lichid.

Î: Este obligatoriu un transformator mai mare?

R: Stiva are nevoie de alimentare completă de 360 ​​kW pentru a-l livra; cu un transformator mai mic se limitează automat.

Î: Cât durează de la comandă până la livrare?

R: 15-20 de zile lucrătoare pentru configurațiile stoc.

Î: Garanția acoperă software-ul de planificare?

R: Da, firmware-ul este acoperit timp de 2 ani cu actualizări gratuite.

Î: Pot începe de la 240kW și pot face upgrade la dulapul mai târziu?

R: Nu, dulapul este evaluat la momentul comenzii; alege acum 360kW dacă transformatorul îl suportă.
