Sistem de alimentare cu încărcare rapidă DC răcit cu lichid de 480 kW pentru rețele comerciale de vehicule electrice

Stiva S2 de 480 kW în termeni simpli

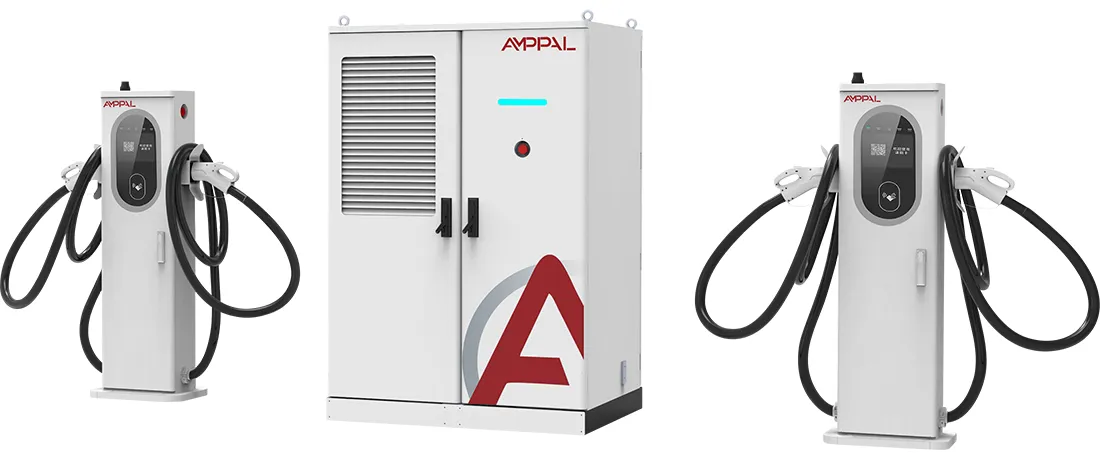

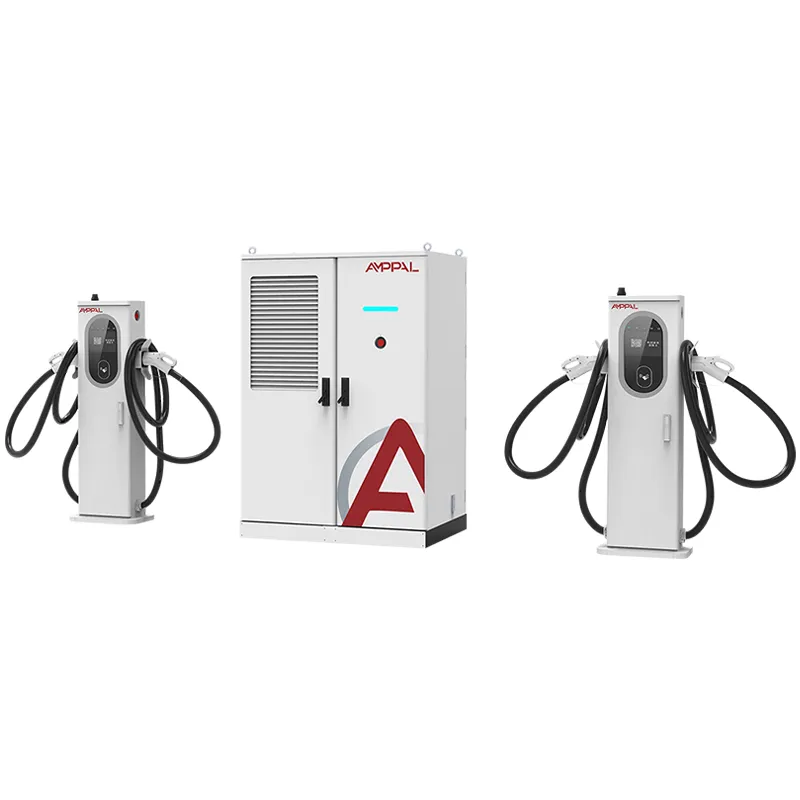

AF-DC-480-LC-S2 este o stivă de încărcare de 480 kW cu o alegere deliberată: fiecare terminal este răcit cu lichid la 600 A, iar bucla de răcire trece prin cablu și pistol, nu doar prin modulul de alimentare. Dulapul principal de 1850 x 1850 x 1000 mm alimentează curent la bornele care rămân suficient de subțiri pentru ca un șofer să poată ridica cu o singură mână.

Fizica este neiertătoare. Un curent continuu de 600 A prin cupru are nevoie de aproximativ 240 mm² de secțiune transversală a conductorului; învelit în izolație, un cablu răcit cu aer de această dimensiune cântărește aproximativ 7-8 kg pe metru și este suficient de rigid pentru a lupta împotriva utilizatorului. Împingeți același curent printr-un cablu mai subțire și cuprul trece la 90°C în câteva minute.

Răcirea cu lichid întrerupe acest compromis. Lichidul de răcire circulă în interiorul mantalei, duce căldura de la sursă și lasă conductorul să se micșoreze la o dimensiune practică. Rezultatul este un ansamblu pistol și cablu suficient de ușor pentru conectarea cu o singură mână la 600A.

Ce se schimbă cablurile 600A răcite cu lichid pentru site-ul dvs

Ergonomie cu o singură mână: pistolul și cablul răcit cu lichid cântăresc cu aproximativ 60% mai puțin decât un ansamblu răcit cu aer, evaluat pentru același curent, ceea ce contează în zilele de schimb de 16 ore.

Temperatura cablului rămâne aproape de 40°C la 600A continuu, astfel încât mantaua de cauciuc nu se înmoaie, conectorul nu se strecoară, iar rezistența de contact rămâne stabilă.

Cablurile mai subțiri ajung mai departe: un cablu de lichid de 5 metri este cu adevărat flexibil, astfel încât un terminal servește atât porturile de încărcare din față, cât și din spate fără un al doilea pistol.

Circuitul de răcire este sigilat: o pompă mică și un radiator din interiorul terminalului mută lichidul de răcire la un debit fix, fără răcitor, fără completări de apă și fără instalații sanitare externe.

600A susținut este punctul: în care pistoalele răcite cu aer trebuie să reducă puterea după 15-20 de minute de curent complet, terminalul de lichid menține 600A atât timp cât vehiculul solicită.

Piscina de 480 kW din spatele ei permite două camioane de 800 V sau trei sedanuri să tragă simultan fără să se înfometeze unul pe celălalt.

Specificatii tehnice

Cinci profiluri de site care ar trebui să se uite la S2

Încărcătoare emblematice pentru autostradă în care proprietarii de vehicule electrice premium judecă site-ul după greutatea mânerului și rigiditatea cablului.

Benzi de depozitare pentru furgonete și camioane electrice cu arhitecturi de 800V care trag 600A timp de 30-60 de minute.

Site-uri de coridor care trebuie să susțină sesiuni rapide consecutive fără derating termic.

Paduri urbane strânse, unde cablurile lungi și rigide răcite cu aer ar bloca golful adiacent.

Prezentați stații în care operatorul dorește cea mai mică greutate posibilă a cablului pentru șoferii în vârstă.

În interiorul buclei de cablu răcită cu lichid

Bucla începe în interiorul terminalului: o pompă de curent continuu împinge lichidul de răcire printr-un furtun care parcurge întreaga lungime a mantalei cablului, înfășoară blocul de contact al conectorului și se întoarce la un radiator mic răcit cu aer. Debitul și temperatura de intrare sunt monitorizate, iar pompa funcționează ori de câte ori terminalul este conectat, nu numai în timpul încărcării.

Căldura este îndepărtată acolo unde este creată. Blocul de contact de 600 A, conductorul cablului și mânerul stau toate în interiorul buclei, astfel încât niciunul dintre ele nu depășește aproximativ 45 ° C chiar și într-o zi de 50 ° C. Răcirea cu aer, prin contrast, aruncă căldură în mantaua cablului și depinde de aerul ambiental care poate fi deja fierbinte.

Deoarece bucla este sigilată și lichidul de răcire este un fluid dielectric neconductor, nu există apă, nu există cale de coroziune și nu există risc de îngheț până la -25°C. AMPPAL specifică fluidul și valoarea nominală a furtunului, iar circuitul este testat la presiune din fabrică înainte de montare.

The Paper Trail: certificate și rapoarte de testare

Certificatele CE, TUV, CB, CCC și UL acoperă AF-DC-480-LC-S2, iar pistolul răcit cu lichid are propria certificare a conectorului.

Circuitul de lichid de răcire este testat la presiune la 2x presiune de funcționare, iar ansamblul furtunului este prelevat la un test de flexibilitate de 20.000 de cicluri.

Rezistența izolației la 1000VDC și continuitatea pământului sunt verificate pe fiecare unitate.

Validarea termică rulează 600A continuu timp de 8 ore pe banca de sarcină, cu sonde pe cablu, pistol și conector.

IP54 conform IEC 60529 și imunitate la supratensiune conform IEC 61000-4-5 fac parte din înregistrarea testului lotului.

Rapoartele de testare sunt livrate împreună cu lotul pentru documente vamale, de asigurări și de rețea.

Opt etape de producție pentru cabinetul S2

Panourile carcasei sunt tăiate cu laser pe mașini TRUMPF și formate CNC.

Dulapurile primesc finisajul exterior vopsit cu pulbere.

Modulele de alimentare se asambla pe linia DC dedicată.

Pistolul și cablul răcit cu lichid sunt construite pe un banc curat separat, cu umplere etanșă cu lichid de răcire.

Barele colectoare și cablajele de curent ridicat sunt instalate cu unelte controlate cu cuplu.

Roboții FANUC plasează module, iar bucla de lichid de răcire este testată la presiune după cablare.

Firmware-ul și profilele OCPP sunt afișate și se potrivesc cu backend-ul dvs.

O ardere a bancului de sarcină de 48 de ore la 480 kW precede inspecția finală și ambalarea.

Merită 600A? Un răspuns direct

Cumpărați S2 dacă site-ul dvs. va încărca efectiv camioane de 600 A: 800 V, sedanuri premium sau un coridor cu sesiuni rapide consecutive. Aceasta este singura condiție în care hardware-ul cablului lichid se plătește singur, de obicei în 12-18 luni numai după utilizare.

Nu îl cumpărați dacă traficul dvs. este de 400 V sub 250 A. O unitate de 480 kW răcită cu aer sau S1 cu terminal mixt va costa mai puțin, iar un pistol lichid de 600 A care nu vede niciodată 600 A este un lux cu întreținere. Nu îl cumpărați dacă echipa dvs. nu poate efectua o verificare a lichidului de răcire de 15 minute la fiecare șase luni.

Dacă încă cântăriți S1 față de S2, rețineți că S1 păstrează terminalele răcite cu aer disponibile, în timp ce S2 nu. S2 este răspunsul mai curat pe termen lung odată ce ați decis că site-ul este premium.

Cinci motive concrete pentru a cumpăra S2 de la AMPPAL

S2 de 480 kW este construit în aceeași fabrică Yueqing care a furnizat 500 de unități răcite cu lichid pentru proiectul de hidrogen verde NEOM din Arabia Saudită.

Termen de livrare 15-20 de zile lucrătoare și un MOQ de o unitate pentru configurațiile stoc.

Pachetul complet de certificate și fișa de specificații pentru cablul de lichid sunt livrate împreună cu unitatea.

Peste 200 de stații în propria rețea de operare a AMPPAL, astfel încât datele despre defecțiunile din câmp sunt reintroduse în proiectare.

Prețuri EXW, FOB Ningbo sau CIF cu un inginer numit pe toată durata proiectului.

Cum se livrează S2: Încărcare și încărcare a containerelor

Dulapul principal S2 măsoară 1850 x 1850 x 1000 mm și este livrat într-o cutie de placaj ranforsată, clasificată pentru stivuire superioară. Fiecare terminal răcit cu lichid se deplasează în propria sa cutie căptușită cu spumă, cu bucla de lichid de răcire pre-umplută și sigilată.

Un S2 cu două terminale este aspectul standard al containerului de 40 de picioare; lada este prinsă cu șuruburi pe șinele podelei, iar cutiile de borne sunt prinse lângă ea. Greutatea brută per set este de aproximativ 1300-1500 kg.

Documente de transport: factura comerciala, lista de ambalare, conosament, certificat de origine si rapoarte de testare a lotului. Cităm EXW, FOB Ningbo sau CIF.

Întreținerea lichidului de răcire face parte din pachetul de garanție

Garanția de 2 ani acoperă stiva, bornele, modulele și circuitul de răcire etanș.

Seturile de reumplere a lichidului de răcire și clemele de furtun sunt livrate în 3-5 zile lucrătoare; fabrica publică specificațiile fluidului, astfel încât să puteți sursa local.

Verificările trimestriale de la distanță acoperă tendințele temperaturii lichidului de răcire, care semnalează uzura devreme a pompei.

Lista de verificare a service-ului pentru 6 luni (nivel de lichid de răcire, cleme de furtun, uzura conectorului) este furnizată în cinci limbi.

Un canal dedicat WhatsApp vă conectează la inginerul post-vânzare care vă cunoaște numerele de serie.

Manipularea armelor răcite cu lichid: greșit vs corect

Greșit: Folosind apă de la robinet sau lichid de răcire generic în buclă. Dreapta: Utilizați numai fluidul dielectric specificat de AMPPAL; garniturile pompei și capacitatea furtunului depind de aceasta.

Greșit: înfășurarea cablului de lichid strâns pe sol între sesiuni. Dreapta: Lăsați-l plat sau atârnat de cârligul furnizat; bobinele strânse îndoiesc furtunul interior.

Greșit: Presupunând că terminalul se răcește singur atunci când este deconectat. Dreapta: pompa se oprește când pistolul este andocat; Păstrați terminalul la umbră pentru a evita înmuierea la căldură înainte de următoarea conectare.

Greșit: Înlocuirea unui pistol cu ​​lichid uzat cu o unitate răcită cu aer din stoc. Dreapta: compartimentul terminal S2 este cablat și răcit pentru pistoalele cu lichid; utilizați unitatea de 600A potrivită.

Greșit: Sari peste verificarea de șase luni, deoarece bucla este sigilată. Dreapta: Verificați nivelul, clemele și uzura conectorului; o pompă defectă este mult mai ieftin de înlocuit decât un conector topit.

Feedback operator după șase luni de service 600A

Un operator de coridor olandez a condus două S2 într-o piață de service din august 2025. Operatorul punctului de încărcare a măsurat temperatura cablului pistolului la 42 ° C după o sesiune de 40 de minute de 600 A într-o ambianță de 28 ° C, iar șoferii au comentat mânerul luminii. Reclamația lor: piedestalul terminalului este greu de ridicat în timpul întreținerii plăcilor.

Un dezvoltator de site din SUA care a testat compatibilitatea NACS a spus că cablul de lichid de 5 metri a ajuns la portul din spate al unui pick-up fără a repoziționa camionul, la care nu se așteptau de la un pistol de 600 A. Au semnalat timpul de livrare pentru piesele de schimb drept principalul risc și au comandat un terminal de rezervă cu stiva.

Un depozit australian care rula camioane grele de drum a împins S2 la 600 A în ferestre de trei ore. Datele termice au păstrat, dar inginerul de șantier a vrut un furtun mai lung; AMPPAL oferă acum cabluri de lichid de 7 metri ca articol personalizat.

Întrebări frecvente despre cablul lichid 600A

Î: De ce 600A este practic numai cu răcire cu lichid?

R: La 600A pierderile de cupru ajung la aproximativ 25kW la 100 de metri de cablu, iar aerul nu poate transporta acea căldură dintr-un pistol de mână.

Î: Cât de greu este arma?

R: Ansamblul lichid complet este cu aproximativ 60% mai ușor decât unul echivalent răcit cu aer, suficient de ușor pentru utilizarea cu o singură mână.

Î: Trebuie schimbat lichidul de răcire?

R: La fiecare 2 ani sau 40.000 de ședințe, oricare survine primul; fabrica furnizează trusa de reumplere.

Î: Ce se întâmplă dacă pompa se defectează?

R: Terminalul scade la un nivel sigur și raportează defecțiunea la OCPP; pompa este o piesă înlocuibilă pe teren.

Î: S2 poate încărca două camioane de 800 V simultan?

R: Da, piscina de 480 kW se împarte între terminale și fiecare bandă de 600 A primește ceea ce solicită până la limita piscinei.

Î: Este cablul suficient de lung pentru porturile din spate?

R: Standardul este de 5 metri, iar 7 metri este disponibil ca o comandă personalizată.

Î: Vremea rece afectează lichidul de răcire?

R: Nu. Fluidul dielectric este evaluat la -25°C și bucla este sigilată, deci nu există riscul de îngheț.

Î: Care este timpul de livrare?

R: 15-20 de zile lucrătoare pentru configurațiile stocului după confirmare și depunere.
