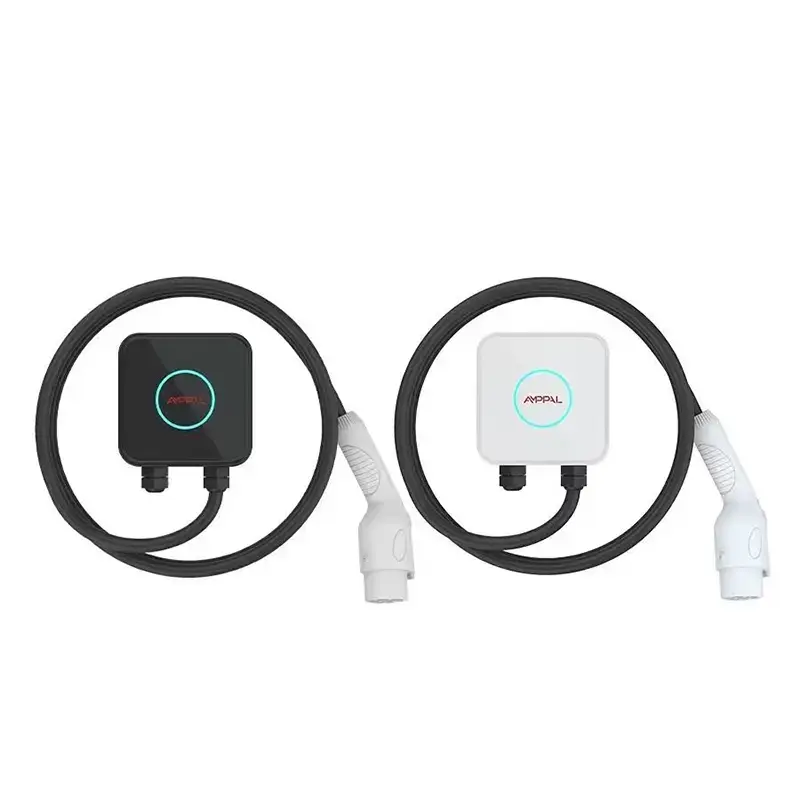

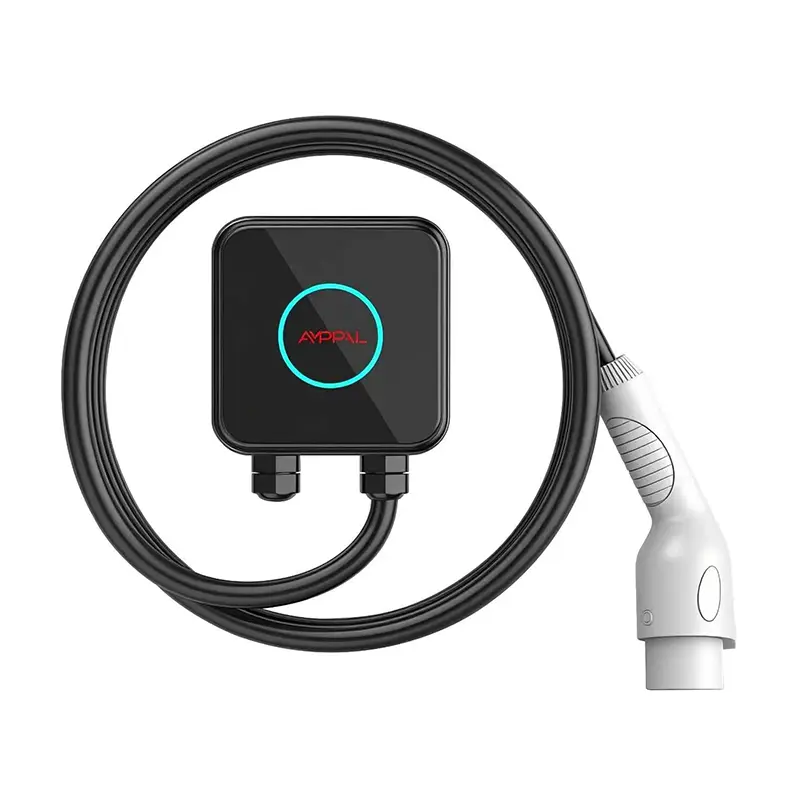

Încărcător compact Wallbox AC EV de 3,5 kW pentru încărcare acasă și la birou

Încărcătorul compact Wallbox AC EV de 3,5 kW pentru încărcarea acasă și la birou are doar 150x150x65 mm - mai mic decât o carte. Construit pentru locuri de parcare înguste, apartamente vechi și case de scări de la subsol în care nu se potrivește încărcătorul de dimensiuni normale. Carcasa termoplastica IP54, certificata CE si IEC 61851-1:2017. China direct din fabrică cu 2 ani garanție.

Trimite o anchetă

Descriere produs

Ce este acest încărcător (și pentru cine este)

O cutie de 150 pe 150 pe 65 mm are aproximativ dimensiunea unui roman cu copertă rigidă groasă sau a unui router de acasă. Acesta este întregul corp al AMPPAL 3.5kW Compact - fiecare componentă, releu de siguranță și placă de control din interiorul acestuia.

Majoritatea cutiilor de perete de pe piață au un volum de trei până la cinci ori mai mare. Într-un subsol înghesuit, lângă un încălzitor de apă sau pe un perete de o jumătate de metru lățime, această diferență decide dacă puteți instala un încărcător.

Am construit această unitate pentru spațiile pe care toți ceilalți le ignoră: locuri înguste de parcare în apartamente, blocuri vechi fără încăpere electrică, palier pentru casa scărilor, chiar și un zid comun în curte. Dacă peretele tău are o lățime liberă de 150 mm, are loc pentru acest încărcător.

De ce compactitatea extremă vă schimbă instalația

Dimensiunea mică nu este un truc de stil. Schimbă calculul fizic al instalării unui încărcător EV în patru moduri.

În primul rând, înălțimea de montare. O unitate de 65 mm adâncime iese mai puțin din perete, astfel încât poate sta într-un pasaj fără a bloca traficul pietonal - lângă o scară de la subsol, unde o cutie adâncă de 120 mm ar ieși în alee.

În al doilea rând, se potrivește în incinte existente. Antreprenorii din Italia și Polonia au montat Compactul într-un dulap de distribuție metalic preexistent, protejându-l de intemperii și vandalism fără zidărie nouă.

În al treilea rând, rutarea cablurilor. Cablul intră și iese aproape de perete, astfel încât o conductă de suprafață arată curată și necesită doar două prize de perete.

În al patrulea rând, greutatea. La aproximativ 1 kg unitatea se fixează cu patru șuruburi în gips carton sau cărămidă; nu este nevoie să vânați un știft sau să forați în beton.

Ce se află în interiorul unui încărcător atât de mic

Încărcătorul Compact Wallbox AC EV de 3,5 kW pentru încărcare acasă și la birou este o stație de încărcare în modul 3 conform IEC 61851-1:2017. Nu convertește AC în DC - locul de muncă rămâne în mașină. Ceea ce face este să gestioneze strângerea de mână în siguranță: semnal pilot, control releu, verificare a continuității pământului și oprire automată când încărcarea se termină sau apare o defecțiune.

Fără transformator și fără treaptă de alimentare CC, carcasa se micșorează dramatic. Sarcina termică la 3,5 kW este modestă: carcasa este o carcasă termoplastică clasificată UL94 V-0 (ignifugă), iar căldura se disipează prin suprafața carcasei fără ventilatoare.

IP54 înseamnă că unitatea rezistă prafului și stropilor de apă din orice direcție - nu la scufundare, dar ploaia, condensul și curățarea furtunului trec cu ușurință. Placa de control este acoperită conform standard, neobișnuit la acest preț, astfel încât supraviețuiește garajelor umede de coastă.

Specificatii tehnice

Parametru	Caietul de sarcini
Model	AF-AC-3.5-B-A-O-1-SA
Putere nominală	3,5 kW
Tensiune de intrare	220VAC ±20%
Curent nominal	16A
Frecvenţă	50/60Hz
Dimensiuni	150 × 150 × 65 mm
Materialul carcasei	Termoplastic, UL94 V-0
Grad de protecție	IP54
Temp. de operare	-20°C până la +50°C
Certificare	CE, IEC 61851-1:2017
garanție	2 ani Standard

Unde aparține acest încărcător de 150 mm (și unde nu)

Cazurile de utilizare realiste sunt specifice și le enumerăm clar.

1) Golfuri private înguste în subsolurile apartamentelor, în special în clădirile mai vechi din Europa și Asia de Sud-Est, unde un culoar de 2,2 m nu lasă perete.

2) Case secundare și căsuțe de vacanță pe alimentare monofazată de 16A.

3) Locuri de parcare închiriate unde proprietarul dorește o amprentă minimă și o unitate detașabilă.

4) Pereții garajului în comun cu boilere, dedurizatoare de apă sau dulapuri pentru scule.

5) Depourile de flote care rulează o instalație pilot ieftină înainte de a se angaja la echipamente de dimensiune completă.

Acolo unde nu este locul: o mașină trifazată de 22 kW, un site cu doar putere trifazată disponibilă (această unitate este doar monofazată de 220 VAC) sau o cale de acces unde o încărcare mai rapidă în timpul zilei este o nevoie reală.

Cum se ocupă compactul de căldură, praf și apă

Trei opțiuni de inginerie fac să lucreze de dimensiuni mici în aer liber, adiacent.

Căldură: la 3,5 kW pierderea totală disipată rămâne sub 40 W la sarcină maximă. Carcasa funcționează ca un radiator - suprafețele interne cu nervuri conduc căldura către fața exterioară, iar testele de încărcare arată temperatura suprafeței sub 55C la 35C ambiantă.

Praf și apă: clasificarea IP54 provine de la un capac frontal cu garnitură și de la presetupe care fixează mantaua cablului, nu de ghivece epoxidice. Acest lucru menține unitatea funcțională - un tehnician o poate deschide, schimba un releu și o poate închide fără unelte din fabrică.

Certificare și asigurare a calității

Marcat CE și testat conform IEC 61851-1:2017, standardul de reglementare pentru echipamentele de încărcare AC Mode 3.

Materialul carcasei are rating de inflamabilitate UL94 V-0 - carcasa nu va susține o flacără, o considerație reală în subsolurile comune.

Fiecare unitate trece teste de siguranță electrică 100%: continuitate la pământ, rezistență de izolație la 500 V DC și rezistență dielectrică la 1,5 kV.

Unitățile de eșantion sunt supuse unui test de pulverizare cu sare de 96 de ore și unui test de rezistență a releului de 500.000 de cicluri în laboratorul nostru.

Inspecția la intrare verifică contactorii, MCU și senzorii de curent față de certificatele de lot; rata de respingere este înregistrată prin tragere la sorți.

Fabrica deține certificări CE, TUV, CB și UL pentru familia AMPPAL, auditate de organisme externe notificate.

Cum este realizat încărcătorul (8 pași)

Producția la fabrica noastră din Yueqing (Zhejiang, „capitala aparatelor electrice”) se desfășoară pe o secvență fixă:

1) Ansamblu PCB SMT cu inspecție automată a pastei de lipit.

2) Acoperire conformă aplicată și întărită.

3) Releul, senzorul și placa MCU montate în jumătatea carcasei din spate.

4) Presepe cablu și cablu de 5 m instalate, cu cuplu controlat.

5) Test funcțional automat la 230 V cu o sarcină simulată a vehiculului.

6) Test de siguranță 100% cu oală înaltă și continuitate pământului.

7) Inspecție vizuală și marcare cu laser a numărului de serie.

8) Ambalat cu kit de montare și card de pornire rapidă, paletizat după o verificare a probei de ardere de 24 de ore.

Liniile asistate de robot furnizate cu partenerii FANUC (Shanghai) și TRUMPF (Germania) manipulează tablă pentru stațiile noastre mai mari; Compact rulează pe o linie AC dedicată. Capacitatea anuală a fabricii depășește un milion de unități.

Ghid de dimensionare: 3,5 kW este suficient pentru tine?

Să fim direcți: 3,5 kW este o încărcare lentă conform standardelor moderne. Se potrivește mașinilor care parcează peste noapte - navetiști, hibride plug-in și vehicule electrice de oraș cu baterii utilizabile de 20-40 kWh.

Nu îl cumpărați dacă călătoria zilnică depășește aproximativ 150 km fără încărcare alternativă. În acest caz, o stație Compact de 7kW sau o stație de 11kW/22kW este recomandarea sinceră.

De asemenea, omite-l dacă casa ta are cablare trifazată și mașina acceptă 11 kW - cutia de perete devine blocajul.

Ceea ce face ca această unitate să fie apelul potrivit: spațiu fizic restrâns, un circuit monofazat de 16 A pe care nu îl veți actualiza sau o proprietate secundară care necesită un încărcător ieftin, discret.

De ce să alegeți AMPPAL față de încărcătoarele compacte generice

Fabrică direct de la Zhejiang Anfu New Energy Technology Co., Ltd. (înființată în 2014, întreprindere specializată la nivel național) - aveți de-a face cu producătorul, nu cu o companie comercială.

Termen standard de livrare 15-20 zile lucratoare; mostrele sunt expediate în 3-5 zile lucrătoare pe calea aerului.

Bun venit OEM și ODM: logo, lungime cablu, tip de mufă (Tip 1/Tip 2/GB/T) și culoare de la 100 de unități.

Pachet de documentație: declarație CE, raport de testare IEC 61851-1, manual, certificat de inspecție în fabrică pentru vamă.

Exporturi în peste 40 de țări, inclusiv Emiratele Arabe Unite, Arabia Saudită, Rusia, Germania, Franța, Malaezia, Thailanda, Vietnam, Mexic și Brazilia; NEOM și Sime Darby sunt parteneri de referință.

MOQ de la 1 unitate pentru testare; niveluri de volum de la 50 și 500 de unități.

Ambalare și transport

Fiecare unitate se livrează într-o cutie de 210 x 210 x 120 mm cu o greutate de aproximativ 1,6 kg cu încărcător, cablu de 5 m, kit de montare și manual. Cutia este prietenoasă cu curierul, astfel încât transportul aerian rămâne ieftin: 40 de unități se stivuiesc într-un singur compartiment pentru colete de 0,1 m3.

Pentru transportul maritim, 1.200 de unități se încarcă într-un container de 20 de picioare pe 24 de paleți ambalați, câte 50 de cutii fiecare.

Condiții comerciale: FOB Ningbo sau Shanghai, EXW sau CIF la cerere. Documentele acoperă factura comercială, lista de ambalare, declarația CE și certificatul de origine; ne ocupăm de L/C și D/P în mod obișnuit.

Asistență post-vânzare și garanție

2 ani garanție standard pentru defecte de fabricație; manoperă și retur-transport convenite pe caz.

Piese de schimb (releu, panou de comanda, cablu) expediate in 7 zile lucratoare; aer prioritar pentru Europa și Orientul Mijlociu.

Diagnosticare de la distanță gratuită: trimiteți o fotografie sau un videoclip cu LED-ul defect și inginerii noștri răspund în termen de o zi lucrătoare.

Întreținerea utilizatorului este ușoară: verificați mantaua cablului pentru tăieturi, strângeți șuruburile de perete, eliminați praful de două ori pe an.

Există contracte de garanție extinsă și de service la fața locului pentru dealerii din Germania, Franța și Emiratele Arabe Unite.

Note de instalare și utilizare

Greșit: montare la nivel de un perete de lemn cu orificiile de ventilație din spate acoperite. Dreapta: lăsați un spațiu de aer de 30 mm și păstrați orificiile de aerisire libere - IP54 protejează împotriva apei, nu blochează fluxul de aer.

Greșit: conectați încărcătorul la o priză domestică printr-un adaptor. Dreapta: conectați-l la un întrerupător dedicat de 16 A (RCD de tip A sau B, 30 mA), astfel încât verificarea continuității pământului să funcționeze conform proiectării.

Greșit: bobinați strâns cablul de 5 m pe cârlig în timpul încărcării. Dreapta: derulați complet înainte de o sesiune; un cablu spiralat sub sarcină se încălzește și poate declanșa întreruperea termică.

Greșit: montaj complet expus la ploaie orizontală. Dreapta: instalați sub acoperire sau într-un adăpost de parcare; IP54 tolerează stropii, nu ore de ploaie batrantă.

Greșit: scăparea conectorului pe podea unde mașinile trec peste el. Dreapta: depozitați pistolul în suportul său, astfel încât știfturile să rămână curate și uscate.

Ce spun clienții după ce l-au instalat

Un administrator de proprietate din Varșovia a instalat șase unități într-un subsol de apartament din anii 1970 în toamna trecută. Lățimea de 150 mm i-a permis să instaleze încărcătoare între plăcile de siguranțe și scară - nicio stație de dimensiuni mari nu ar putea ocupa acel loc. Nota lui: cablul fix a fost scurt pentru ultimul compartiment, așa că al doilea lot a primit cabluri de 7 m.

Un dealer de mașini din Penang folosește Compact ca încărcător demonstrativ pentru showroom. „Clienții îl văd lângă o carte broșată și primesc imediat dimensiunea”, spune el. Reclamație minoră: inelul cu LED-uri este strălucitor într-un showroom întunecat și îl înregistrează noaptea.

Un proprietar de rulotă din Bavaria își încarcă hibridul plug-in într-o magazie de grădină pe un circuit de 16A. După un sezon de ploaie și îngheț -8C, zero defecțiuni; el recunoaște că garanția de 2 ani i-a dat curajul să încerce - ceva ce îl sfătuim fără un electrician, deși a funcționat.
