Încărcător EV Wallbox AC de 11 kW pentru încărcare rezidențială și la locul de muncă

Încărcătorul EV Wallbox AC 11kW seria AMPPAL RZ pentru încărcare rezidențială și la locul de muncă funcționează la 380 VCA trifazic la doar 16 A pe fază - modalitatea optimă pentru a adăuga viteză reală de încărcare clădirilor mai vechi. OCPP 1.6J, ecran opțional de 5 inchi, IP54, certificat CE și IEC. Fabrică direct din China, 2 ani garanție.

Trimite o anchetă

Descriere produs

11 kW trifazic: upgrade silențios care se potrivește clădirilor vechi

Un încărcător EV Wallbox AC de 11 kW pentru încărcare rezidențială și la locul de muncă este cea mai mare putere pe care o puteți adăuga de obicei la o clădire veche fără a atinge transformatorul stradal.

Alimentarea trifazată de 380V la 16A pe fază furnizează 11kW în timp ce consumă mai puțin curent decât o unitate monofazată de 7kW. Acest fapt contraintuitiv este întreaga poveste a acestei stații RZ.

Pentru un bloc de apartamente din anii 1970, un atelier mic sau o clădire de fermă, adăugarea capacității trifazate este adesea mai ușoară decât modernizarea unei alimentări monofazate - deoarece fazele sunt deja acolo, în așteptare.

Această pagină este despre acea cale de modernizare: ce are nevoie RZ de 11 kW, ce verifică electricianul dvs. și când trifazatul bate cu adevărat monofazatul.

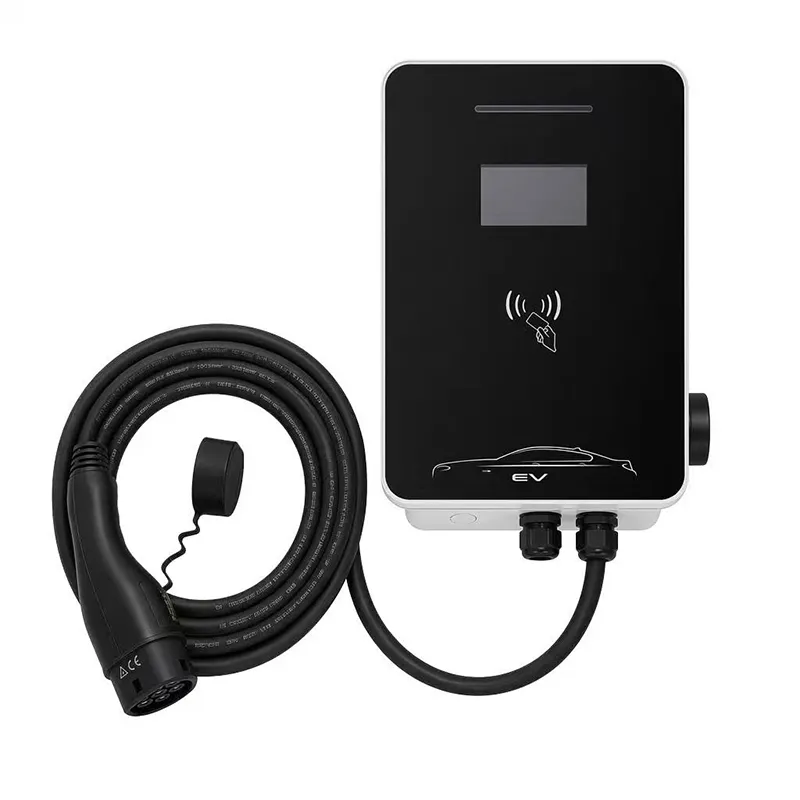

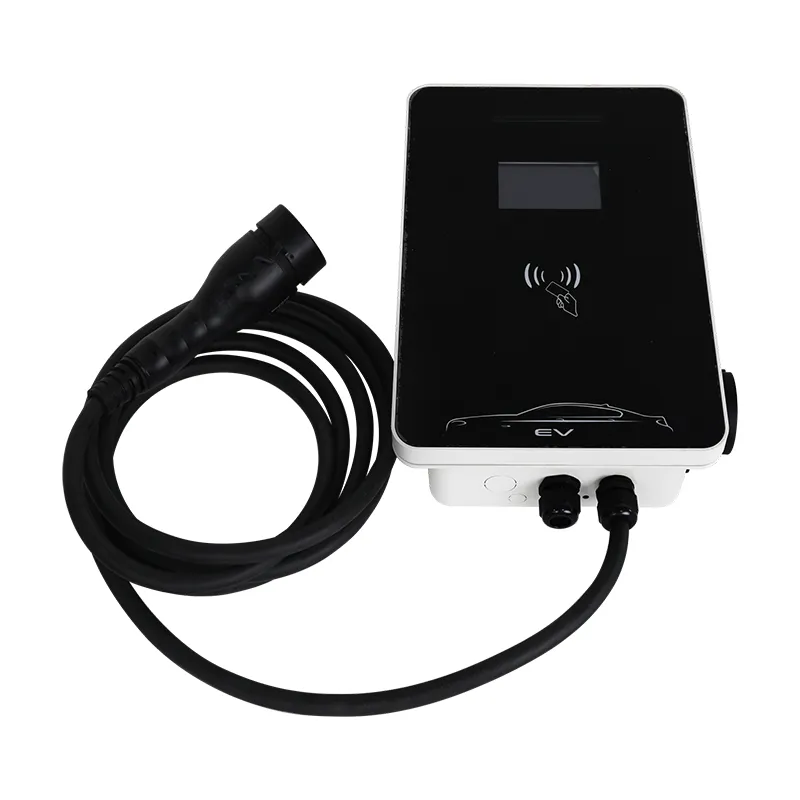

11kW AC Wallbox EV Charger for Residential & Workplace Charging

De ce 16A pe fază este un cadou pentru rețea

La 380V trifazat, 11kW este egal cu doar 16A pe fază. Un încărcător monofazat de 7 kW trage 32 A pe o fază - de două ori curentul pe un fir.

Curentul, nu puterea, este ceea ce încălzește cablurile, tensionează întreruptoarele și scade tensiunile. Răspândirea a 11 kW în trei faze reduce sarcina pe fir, motiv pentru care multe utilități aprobă încărcarea AC trifazată în cazul în care ar respinge un consum monofazat mai mare.

În practică, acest lucru înseamnă: un circuit trifazat de 16A este adesea deja prezent în clădirile vechi (cuptoare, încălzitoare de apă, mașini de atelier), iar adăugarea încărcătorului la acesta poate avea nevoie de nimic mai mult decât o poziție de rezervă.

De asemenea, lasă spațiu pentru cap. Dacă clădirea adaugă ulterior un încărcător solar sau un al doilea încărcător, placa trifazată o absoarbe fără a retrage cablul.

Ce implică modernizarea unui tablou de distribuție mai vechi

Electricianul dumneavoastră rulează o scurtă listă de verificare: confirmați că clădirea are de fapt trifazat (patru fire în sursa de intrare - trei faze plus neutru), măsurați sarcina existentă pe fază și găsiți o poziție DIN de rezervă pentru un întrerupător de 16A sau 20A cu RCD.

În majoritatea modernizărilor, încărcătorul nu are nevoie de un cablu nou către stradă - doar o lungime de 5x2,5 mm2 de la placă la stație, ceea ce pentru un perete de garaj este o tragere scurtă și ieftină.

Dacă clădirea este doar monofazată, răspunsul sincer este că RZ de 11 kW este produsul greșit. O stație monofazată de 7 kW este cea potrivită, cu excepția cazului în care sunteți dispus să finanțați o modernizare a contorului trifazat - un cost care variază foarte mult în funcție de țară.

Livrăm fiecare stație cu un autocolant de configurare pentru electrician (calitatea întrerupător, valorile cuplului, tipul RCD) pentru a simplifica documentele de inspecție.

Specificatii tehnice

Parametru	Caietul de sarcini
Model	AF-AC-11-B-A-O-RZ-P
Putere nominală	11 kW
Tensiune de intrare	380VAC
Curent nominal	16A
Ecran	Ecran opțional de 5 inchi
Protocol de rețea	OCPP 1,6J
Dimensiuni	400 × 280 × 120 mm
Grad de protecție	IP54
Temp. de operare	-20°C până la +50°C
Certificare	Standard CE, IEC
garanție	2 ani

Monofazat vs Trifazat: Matematica cu mai multe zone

Comparați două clădiri, fiecare dorind două stații de încărcare.

Clădirea A folosește două stații monofazate de 7 kW: 64 A total pe o fază (sau împărțit manual), două întreruptoare de 32 A și riscul dezechilibrului de fază pe un transformator mic.

Clădirea B utilizează două stații trifazate de 11 kW: 32 A per fază totală, echilibrată prin proiectare, iar fiecare compartiment încarcă o mașină capabilă de 11 kW cu aproape 60% mai rapid decât un compartiment de 7 kW.

Punctul de răsturnare este simplu: dacă plănuiești două sau mai multe golfuri - sau unul care trebuie să deservească o mașină de 11 kW - trifazat câștigă la capacitate și echilibru. Alimentare cu un singur compartiment, monofazat: rămâneți monofazat.

Pentru contextul vitezei, 11kW încarcă o baterie de 60 kWh de la 20% la 80% în aproximativ 3,5 ore - suficient de rapid pentru rularea în timpul zilei la un atelier sau depozit.

Locuri unde 11 kW trifazat este răspunsul corect

1) Blocuri de apartamente și garaje HOA cu plăci trifazate - o stație deservește mulți rezidenți în succesiune. 2) Ateliere și depozite mici cu 3-5 EV - dube și vehicule de livrare taxează între rute. 3) Ferme și proprietăți rurale cu provizii agricole 380V. 4) Hoteluri și pensiuni cu bucătării trifazate - aceeași placă alimentează încărcătorul peste noapte. 5) Orice proiectare solară - încărcarea trifazată se asociază în mod natural cu invertoarele trifazate.

Filul comun: trifazat este deja prezent. Când este, 11kW costă abia mai mult de instalat decât 7kW monofazat și dublează viteza de încărcare pentru mașinile compatibile.

Procesul de conformitate și verificare

Conformitatea se bazează pe testarea IEC 61851-1:2017 Modul 3, cu marcaj CE eliberat împotriva acestuia.

Protecție la pătrundere IP54 verificată prin test; functionare de la -20C la +50C.

Testare de producție 100%: continuitate la pământ, izolație 500 V DC, rezistență dielectrică 1,5 kV.

Unitățile de eșantion de la fiecare execuție de proiectare sunt pulverizate cu sare timp de 96 de ore, iar contactorul este ciclat de o jumătate de milion de ori înainte ca proiectul să fie semnat.

Conformitatea OCPP 1.6J a fost verificată pe mai multe backend-uri majore înainte de expediere.

Certificate de fabrica CE, TUV, CB si UL, auditate de organisme externe notificate.

Construirea unei stații RZ: fluxul fabricii în 8 etape

1) Plăci SMT cu inspecție optică automată și acoperire conformă. 2) Secțiunea de putere - set de contactoare trifazate, interfață contor, controler OCPP - cablat și cuplu verificat. 3) Ansamblu carcasă, buzunar pentru ecran montat dacă este comandat. 4) Cablu tip 2 de 5 m prin presetupe controlate de cuplu. 5) Test funcțional în direct, inclusiv o sarcină trifazată reală și o strângere de mână OCPP. 6) Test de siguranță la oală înaltă. 7) Marcare serială și configurare firmware. 8) Cutie cu kit de montare si autocolant de configurare electrician; Probă de ardere de 24 de ore per lot.

Uzina Yueqing (Zhejiang) rulează separat linii AC și DC; tabla provine din celule robot construite cu parteneri FANUC (Shanghai) și TRUMPF (Germania). Capacitatea anuală depășește un milion de unități.

Pentru comenzile de modernizare, putem pre-seta firmware-ul pentru codul de rețea al țării dumneavoastră înainte de expediere - spuneți contactului dvs. de vânzări unde merge unitatea.

Înainte de a comanda: verificați placa, contorul și cablul

Trei verificări decid dacă RZ de 11 kW este o instalare de o zi sau un proiect: 1) Contorul sau placa are trei faze? 2) Există o poziție întrerupător de rezervă cu spațiu pentru un RCD de tip A sau B, 30 mA? 3) Cursa de la bord la locul de parcare este sub aproximativ 30 m la 2,5 mm2 (pentru rulare mai lungi au nevoie de 4 mm2)?

Dacă toate trei sunt da, te uiți la cea mai ușoară instalare de curent alternativ de mare putere disponibilă. Dacă primul este nu, opriți - cumpărați o unitate monofazată.

Nu uitați de partea mașinii. Stația este pregătită pentru 11 kW, dar mașina dvs. trebuie să accepte AC trifazat la 11 kW. Mulți fac; Mașinile de numai 7 kW se încarcă pur și simplu la 7 kW pe o singură fază - stația se ocupă de asta automat.

Vă sugerăm să ne trimiteți prin e-mail o fotografie a tablei; inginerii noștri răspund în termen de o zi lucrătoare cu un da/nu și o recomandare întrerupătoare.

De ce AMPPAL pentru modernizări și site-uri cu mai multe unități

Zhejiang Anfu New Energy Technology a fabricat echipamente de joasă tensiune și de încărcare din 2014, cu 260 de angajați la fața locului în Yueqing.

Producția durează 15-20 de zile lucrătoare de la confirmarea comenzii. Aveți nevoie de o unitate pentru a testa mai întâi placa de distribuție? Mostrele zboară în 3-5 zile.

De la 100 de unități personalizăm sigla, cablul, ecranul și culoarea carcasei și presetam firmware-ul pentru configurația de alimentare din țara dvs.

Documente de aprobare a rețelei: declarație CE, raport de testare IEC, manual, certificat de inspecție în fabrică.

Echipamentele noastre rulează în peste 40 de piețe, iar grupul are peste 200 de stații proprii în funcțiune.

MOQ de probă de 1 unitate; niveluri de volum de la 20 de unități.

Ambalarea unei stații trifazate pentru export

RZ de 11 kW este livrat într-o cutie de carton de 460 x 340 x 200 mm, cu o greutate brută de aproximativ 8,5 kg - greutatea suplimentară este setul de contactoare trifazate. Costuri de transport aerian 1-10 unități; un palet de 24 mutari prin serviciu de curierat paleti in 5-7 zile in Europa.

Așteptați-vă la aproximativ 480 de unități într-un container de 20 de picioare, paletizate 20 de cutii per palet și ambalate.

Condițiile comerciale rulează FOB Ningbo sau Shanghai, cu EXW și CIF disponibile. Documentele acoperă factura comercială, lista de ambalare, declarația CE și certificatul de origine; plata prin L/C sau D/P.

Termenii de garanție și asistență tehnică

2 ani garantie pentru defecte de fabricatie; site-urile comerciale primesc tratare prioritară.

Piese de schimb (controller OCPP, set de contactori, ecran, cablu) expediate în 7 zile lucrătoare.

Asistență gratuită de la distanță: inginerii noștri vă ghidează electricianul prin modernizarea cu fotografii sau videoclipuri, răspunzând în termen de o zi lucrătoare.

Actualizări de firmware și ajutor de configurare incluse în timpul garanției.

Pentru proiectele de modernizare care necesită un electrician calificat la fața locului, lucrăm prin parteneri de service din Germania, Franța și Emiratele Arabe Unite.

Lucruri de făcut și ce nu trebuie făcute la modernizare

Greșit: presupunând că clădirea este trifazată deoarece are trei siguranțe. Dreapta: verificați la contor cu un test de fază sau întrebați utilitatea - trei siguranțe pot fi o divizare monofazată.

Greșit: echilibrarea fazelor prin încercare și eroare. Dreapta: cereți electricianului să măsoare sarcina pe fază și să atribuiți încărcătorul celui mai puțin încărcat.

Greșit: folosind un întrerupător de 20 A cu cablaj de 1,5 mm2. Dreapta: potriviți secțiunea cablului cu lungimea traseului - 2,5 mm2 sub 30 m, 4 mm2 peste.

Greșit: direcționarea cablului de alimentare peste o ușă sau o cale de acces. Dreapta: treceți conducta de-a lungul peretelui până la unitate.

Greșit: ignorând tipul RCD. Dreapta: se potrivește tip A sau B, 30 mA, conform etichetei de configurare - detectarea scurgerilor de curent continuu a stației presupune acest lucru.

Rapoarte de teren de pe site-uri în trei faze

Un apartament HOA din Sofia, Bulgaria a adăugat un RZ de 11 kW la placa trifazată a unui bloc din anii 1970. Douăzeci și unu de gospodării împart stația prin programul RFID al backend-ului OCPP; placa avea nevoie de o poziție de rezervă și nimic altceva. Nota trezorierului: primul electrician a citat o înlocuire completă a panoului, iar al doilea a găsit slotul DIN de rezervă - diferența era cunoștințe, nu hardware.

Un manager de depozit de curierat din Cracovia, Polonia, conduce trei unități pentru 12 dube de livrare. Cifra de afaceri în timpul zilei este esențiala: dubele rotesc tarifele de 3,5 ore între rute, iar 11 kW se potrivesc. Reclamația lui: cablul fix are 5m, iar un rând de parcare avea nevoie de un cablu prelungitor pe care a trebuit să-l aprovizioneze local pentru că nu le livrăm.

O fermă cooperativă din Saxonia Inferioară, Germania, alimentează două stații de la o sursă agricolă de 380 V împărțită cu uscătoare de cereale. Fazele funcționează deoarece vârfurile de uscare toamna și vârfurile de încărcare iarna - nu coincid niciodată. Mica lor nemulțumire: firmware-ul de iarnă avea nevoie de o actualizare de la distanță care a durat o zi pentru a fi programată, deoarece Wi-Fi-ul cooperativei se află într-o clădire separată.

Întrebări în trei faze, răspunsuri directe

Î: Mașina mea se încarcă doar la 7 kW monofazat. Se irosesc 11kW?

R: Stația se adaptează și livrează 7kW; păstrezi calea trifazată pentru următoarea ta mașină.

Î: Pot instala acest lucru fără alimentare trifazată?

R: Nu - are nevoie de 380VAC trifazat; pentru site-urile monofazate alegeți RZ de 7kW.

Î: 11kW are nevoie de permisiunea de utilitate?

R: De obicei, nu pentru 16A pe fază, dar confirmați cu distribuitorul dvs.; mai multe țări scutesc încărcătoarele AC de până la 11 kW de la notificare.
