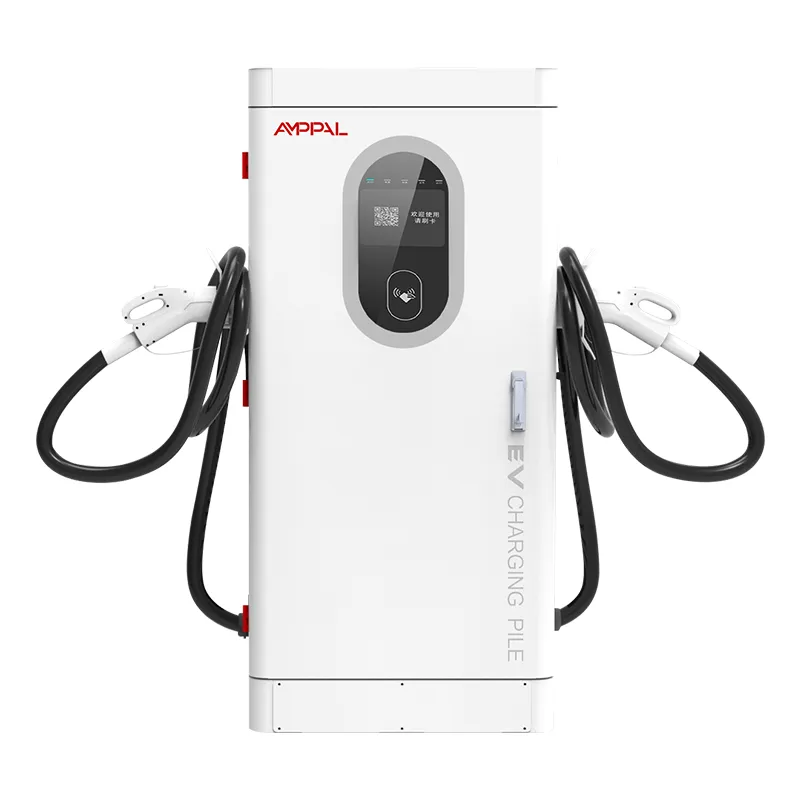

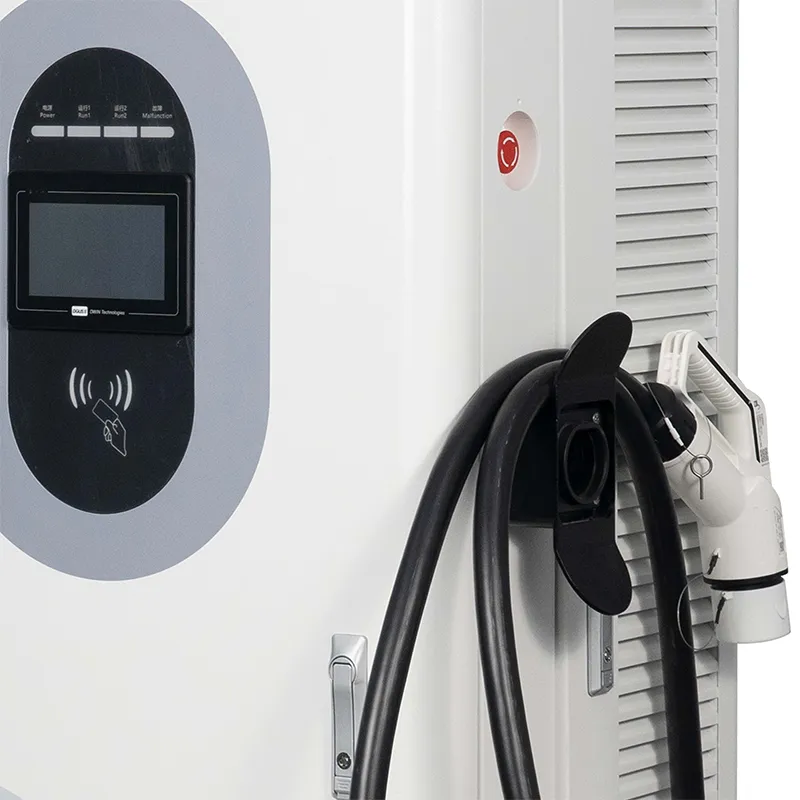

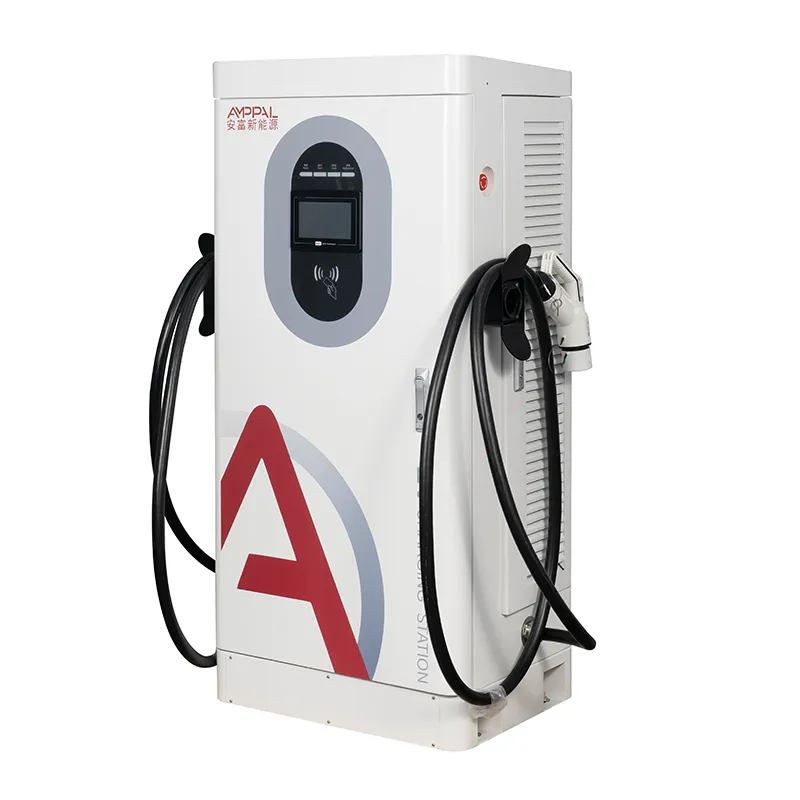

Stație de încărcare rapidă EV DC de mare capacitate de 240 kW pentru depozitele de flote

De ce 240kW este un element de construcție, nu doar un încărcător

Cea mai ieftină extindere este cea planificată, iar a doua fază este locul în care majoritatea site-urilor de încărcare eșuează. Primele două dulapuri sunt ușoare; problema vine atunci când traficul crește și site-ul are nevoie de încă patru - iar transformatorul, șanțul și conducta au fost dimensionate pentru exact două.

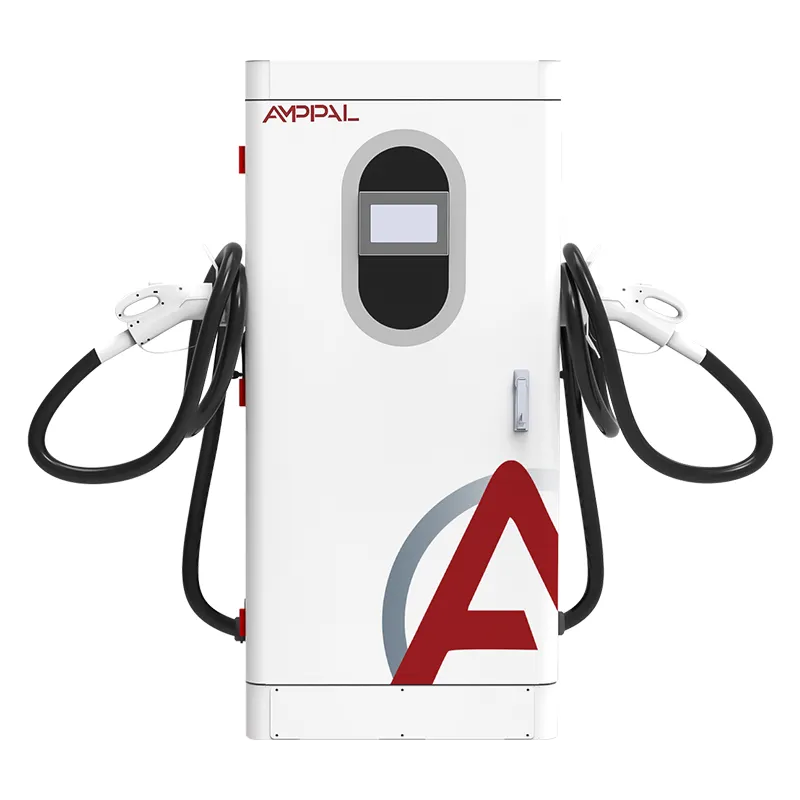

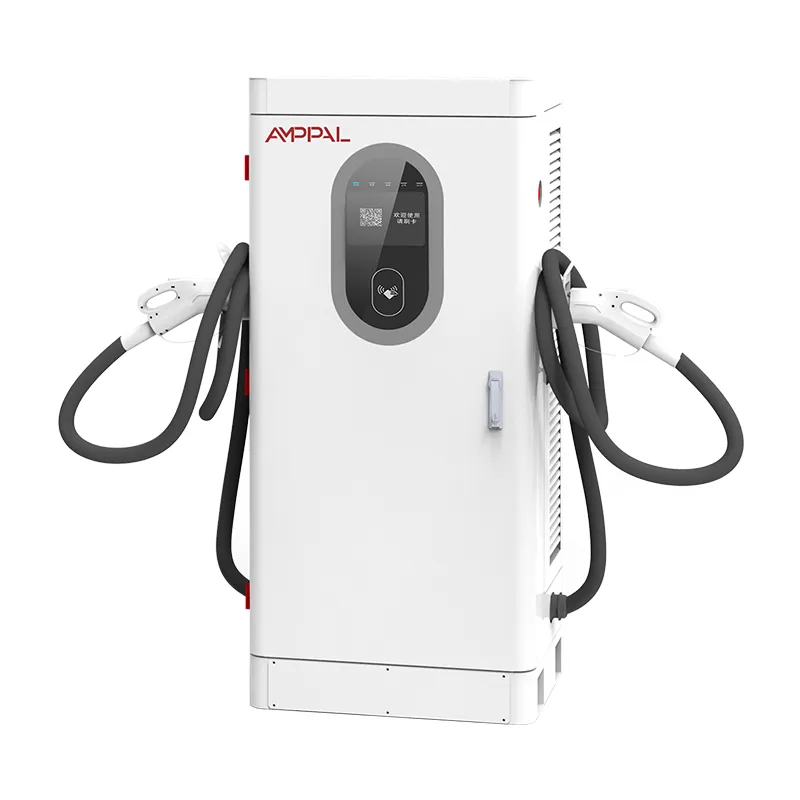

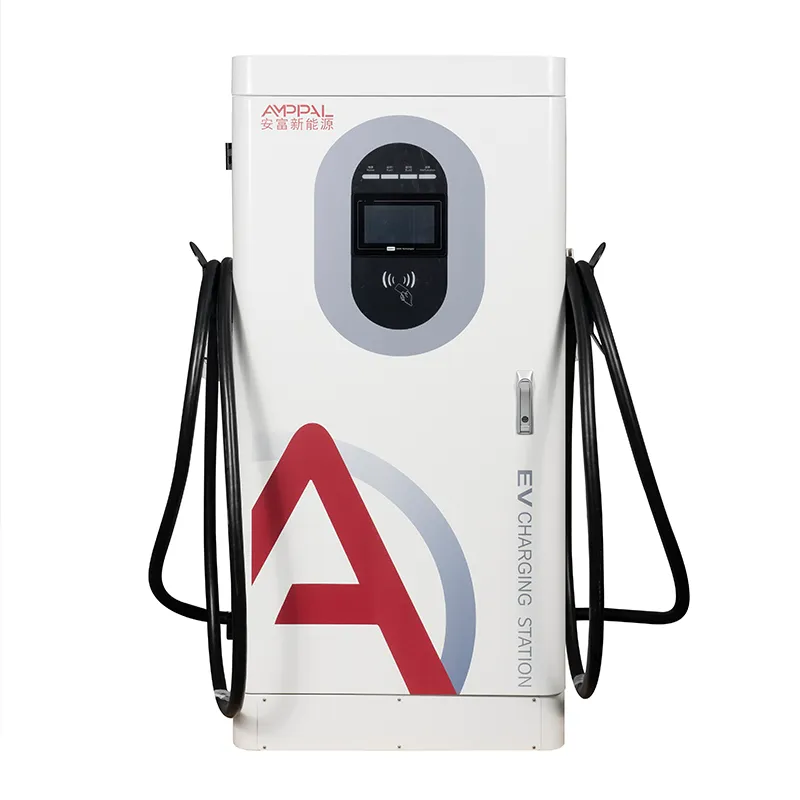

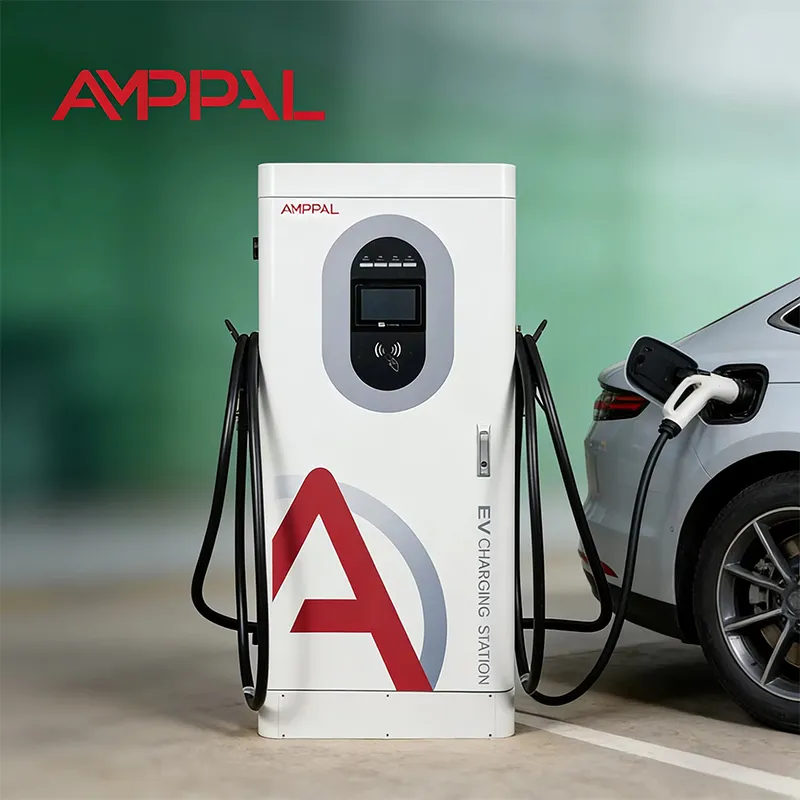

AF-DC-240-Y-B-O-4-H este un dulap integrat pe podea (1620 × 750 × 560 mm) a cărui sarcină reală este să se potrivească cu o curbă de creștere. Două unități oferă astăzi 480 kW de putere; Aceeași configurație a plăcilor, a traseului de cablu și a configurației OCPP acceptă un al treilea și al patrulea fără săpat. Documentația pentru prima etapă include specificațiile exacte ale padului, șanțului și alimentatorului, astfel încât antreprenorul din faza a doua citează din desene mai degrabă decât presupuneri.

Planificați site-ul pe care îl veți avea în trei ani, cumpărați dulapurile pe care traficul le justifică acum și lăsați plăcuțele, conductele și platforma să rămână cu o fază înainte.

Calea de expansiune: de la două unități la opt

Prima etapă: două unități de 240 kW pe un transformator de 630 kVA, cea mai mică dimensiune care le alimentează pe ambele la sarcină maximă, cu spațiu liber pentru încărcăturile de șantier.

Faza a doua: adăugați încă două dulapuri și treceți transformatorul la 1250 kVA; șanțul din prima fază și conductele au fost așezate pentru patru traguri, așa că nu se redeschide nimic.

Faza a treia: opt unități pe 2 × 1250 kVA sau un singur transformator de 2500 kVA, împărțite în două alimentatoare.

Factorul de coincidență ajută: nu fiecare unitate funcționează la putere maximă în același moment, așa că mulți operatori conduc patru dulapuri pe un transformator de 1000 kVA și gestionează vârfurile din platformă.

Fiecare fază reutiliza aceeași configurație OCPP 1.6j, același kit de module de rezervă și același tablou de bord la distanță - creșterea schimbă numărul, nu instrumentele.

Instalarea poate fi și ea în scenă: dulapurile ajung în fereastra de 15-20 de zile lucrătoare pe care o alegeți, astfel încât hardware-ul de fază a doua aterizează când transformatorul o face.

Specificatii tehnice

Tipuri de amplasament unde cei 240 kW se potrivesc curbei de creștere

Depouri de flote al căror număr de vehicule crește odată cu afacerea, nu cu o singură licitație.

Zonele de servicii de autostradă care se așteaptă ca traficul să se dubleze înainte de următoarea revizuire a contractului.

Centrele comerciale și de vânzare cu amănuntul semnează contracte de închiriere pe cinci ani în care infrastructura timpurie câștigă reînnoirea.

Locații cu taxiuri și hub-uri unde cererea de vârf ajunge în valuri, nu în mod constant.

Site-uri în care o actualizare a rețelei durează un an, așa că instalarea unei capacități mai mari depășește așteptarea mai târziu.

Civili care se plătesc pentru ei înșiși de două ori: șanțuri, conducte și plăci

Greșeala clasică de expansiune este o singură dată pentru numărul de azi. Așezarea a doua și a treia conductă goală lângă cea sub tensiune costă puțin în timpul construcției și economisește o închiriere de excavatoare, un petec de asfalt și un permis în fiecare fază ulterioară.

Tampoanele de beton sunt mai ieftine în vrac decât în ​​unele: turnarea tuturor plăcuțelor planificate în prima fază - sau cel puțin așezarea barelor de armare și a ștuțurilor de conducte - se blochează în geometrie, deoarece fiecare dulap din această familie are aceeași amprentă de 1620 × 750 × 560 mm.

Când sosesc dulapuri noi, ele rulează alături de cele mai vechi pe aceeași stivă: același OCPP 1.6j, același terminal de plată, aceleași instrumente la distanță. Contorizarea, tarifele și diagnosticarea rămân uniforme pe loturi mixte. Desenele as-built ale fazei unu - cursuri de conducte, coordonatele padului, căile de alimentare - merită păstrate în folderul platformei, deoarece citatele din faza a doua durează apoi zile, nu săptămâni.

Dosarul certificatului și dovada testului pe lot

Certificatele CE, CB, TÜV, UL și CCC sunt în dosar pentru acest model și sunt furnizate la cerere.

Cele 13 funcții de siguranță se încadrează în conformitate cu EN IEC 61851-1:2019 și 61851-23:2014.

Fiecare unitate arde timp de 48 de ore la 40°C cu puterea și eficiența înregistrate pe număr de serie.

O probă de lot trece prin camera de pulverizare cu sare de 96 de ore.

Fiecare deplasare de protecție este testată funcțional înainte ca cutia să fie închisă.

Rapoartele de testare corelate în serie sunt păstrate, ceea ce contează pentru proiectele în mai multe faze care solicită stimulente.

Cum este construit fiecare dulap: opt stații, un număr de serie

Tablă: perforare CNC, tăiere cu laser, îndoire, sudare și vopsire cu pulbere.

O probă de lot intră în testarea pulverizarii cu sare în timp ce linia continuă.

Modulele de intrare AC și DC sunt asamblate pe linii separate.

Inspecție de intrare pe module SiC, conectori, RFID și hardware de plată.

Cablaj controlat de cuplu cu QC vizual pe fiecare îmbinare.

48 de ore de ardere la 40°C cu puterea și comunicațiile înregistrate.

Testul funcției de protecție pe toate cele 13 călătorii.

Ambalarea finală, paletizarea și raportul foto înainte de expediere legate de numărul de serie.

Ghid de dimensionare: Când 240kW este prima achiziție greșită

Dacă conexiunea dvs. la rețea este la mai mult de un an distanță sau site-ul va rula sub 20 de sesiuni pe zi, 240kW este prima achiziție greșită - dulapurile mai mici vor câștiga mai devreme, iar planul de extindere poate începe mai mic. Dacă aveți nevoie de sesiuni de sub 30 de minute pentru camioanele de 800 V, volumul de lucru necesită unități răcite cu lichid; AF-DC-240 este un dulap integrat răcit cu aer.

Clasa de 240 kW are sens atunci când prognoza de creștere este reală și amplasamentul poate absorbi treapta transformatorului acum sau într-o fază. Dacă planul este „poate adăugați mai târziu”, cumpărați oricum conducta și plăcuțele pentru site-ul mai mare - acea parte este ieftină. Verifica lunar raportul de utilizare; când utilizarea maximă medie trece de aproximativ 60%, acesta este momentul declanșării fazei a doua.

Și nu cumpăra opt dulapuri înainte de a avea trafic. O blocare a prețului de fabrică contează mai puțin decât dobânda pe capital care sta inactiv în lăzi.

De ce este important contractul de fabrică pentru o construcție în mai multe faze

Același model, aceeași linie de bază pentru firmware, același kit de rezervă în fiecare fază - comanda directă menține loturile consistente.

Comenzi de probă de la 1 unitate pentru piețe noi; prețul containerelor de la 10 unități pentru fazele ulterioare.

Stocurile se livrează în 15-20 de zile lucrătoare, astfel încât faza a doua poate fi cronometrată conform programului civil.

Prețul și termenele de livrare pentru fazele viitoare pot fi convenite la prima comandă.

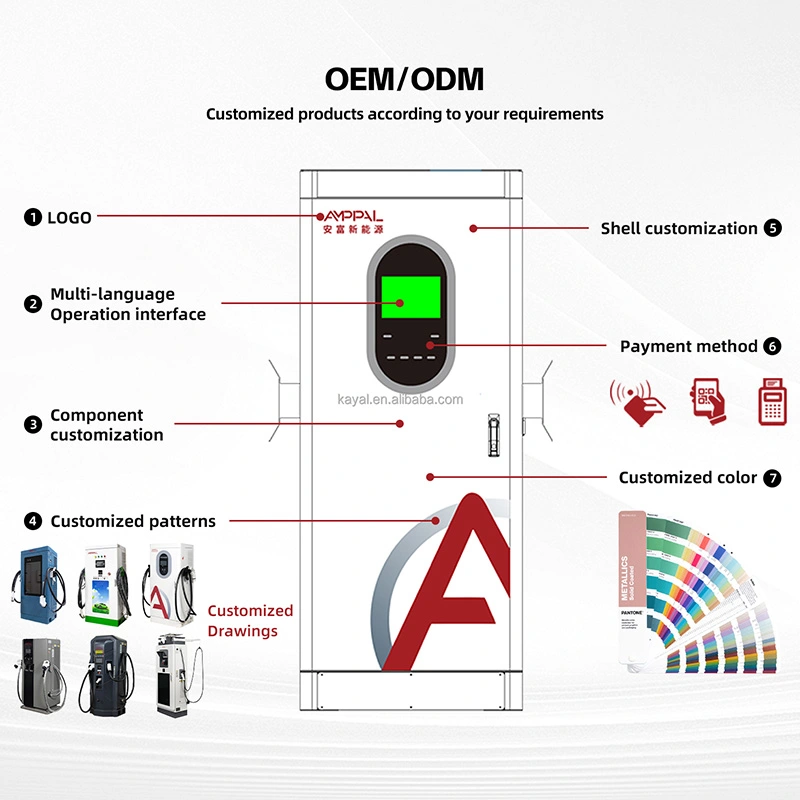

Brandingul OEM, pachetele de limbi și amestecurile de conectori se pot schimba pe fază fără a reproiecta site-ul.

Lăzi, containere și documente de export

Fiecare dulap de 240 kW este livrat vertical într-o ladă de placaj de aproximativ 1720 × 850 × 660 mm, cu blocuri de colț din spumă și un sac de umiditate; inelele de ridicare mențin unitatea la nivel în timpul mișcărilor macaralei sau stivuitorului.

Planurile de încărcare sunt elaborate din dimensiunile lăzii pe comandă - de obicei patru dulapuri per container de 40 de picioare - cu blocare și contravântuire la punctele de fixare.

Factura comercială, lista de ambalare și certificatele sunt expediate împreună cu mărfurile; Copiile certificatelor originale sunt expediate separat.

Post-vânzare: menținerea constantă a unei flote în creștere

Garanție standard de doi ani pentru modulele de alimentare, controler, HMI și conectori pentru fiecare unitate în fiecare fază.

O singură strategie de rezervă acoperă întregul site: un modul și o placă de control pentru patru dulapuri, indiferent de lotul expediat.

Firmware-ul este unificat în loturi, astfel încât o actualizare trimisă la unitățile din prima fază se aplică în mod identic celor din faza a treia.

Înregistrările la nivel de serie ne permit să urmărim orice piesă de-a lungul fazelor pentru audituri de garanție și stimulente.

Vizitele preventive programate se aliniază cu cronologia fazei dvs., nu sunt vândute ca suplimente.

Instalare și extindere: greșit vs corect

Greșit: dimensionarea șanțului pentru numărul de cabluri de astăzi. Dreapta: așezarea unei conducte goale de rezervă pentru fiecare alimentator pentru următoarea fază.

Greșit: turnarea plăcuțelor pe rând pe măsură ce sosesc dulapurile. Dreapta: turnarea tuturor plăcuțelor planificate în faza unu, sau cel puțin a armaturii și a ștuțurilor.

Greșit: plasarea plăcuțelor acolo unde un dulap de schimb nu poate fi montat cu macara mai târziu. Dreapta: păstrarea unei benzi de acces pentru macara și stivuitor pe planul șantierului.

Greșit: cumpărarea unui transformator cu spațiu liber zero. Dreapta: dimensionarea pentru faza la care te astepti, cu factorul coincidenta de partea ta.

Greșit: presupunând că dulapurile vechi și noi trebuie configurate de două ori. Dreapta: integrarea fiecărei etape pe aceeași platformă OCPP cu același grup tarifar.

Greșit: lăsând conductele neetichetate. Dreapta: etichetarea fiecărei conducte de rezervă cu compartimentul de destinație, astfel încât viitorul antreprenor să știe ce tracțiune merge unde.

Trei operatori care au construit în faze

Un depozit de flote thailandeze a început cu două unități de 240 kW pentru zece camioane electrice și un transformator de 630 kVA. Optsprezece luni mai târziu au adăugat încă două dulapuri și au transformat transformatorul la 1250 kVA; șanțul din prima fază a transportat conducte de rezervă, așa că modernizarea a durat un weekend, nu o lună. Plângerea lor: firmware-ul primului lot a rămas cu o versiune în urmă, rezolvată printr-o actualizare de rețea.

Un operator rutier din Arabia Saudită a construit două unități într-o zonă de service cu plăcuțe turnate pentru patru. Când traficul s-a dublat, a doua pereche a intrat fără beton nou și fără drum închis; singura supărare a fost coordonarea întreruperii transformatorului cu utilitatea.

Un centru comercial din Brazilia a semnat pentru opt golfuri, dar a cumpărat două. Conductele goale și ștuțurile de tampon au stat timp de un an, apoi faza a doua a intrat în funcțiune în zece zile. Managerul facilităților observă că piscina de piese de schimb a fost adevăratul câștig - un kit de module deservește acum toate cele patru unități active.

Întrebări frecvente: Întrebări privind extinderea și etapele

Î: Ce transformator am nevoie pentru două unități de 240kW?

R: Un transformator de 630 kVA alimentează ambele la sarcină maximă, cu spațiu liber pentru sarcinile de pe amplasament.

Î: Pot adăuga unități mai târziu fără să re-săpat?

R: Da, dacă șanțul din prima fază a avut conducte de rezervă și plăcuțele au fost turnate pentru amenajarea finală.

Î: Vor funcționa dulapurile noi de 240 kW alături de unitățile AMPPAL mai vechi?

A: Da; familia împarte OCPP 1.6j, aceeași amprentă și aceeași platformă.

Î: Site-ul meu are acum doar 400 kVA - mai pot începe?

R: Începeți cu două unități sub un tarif gestionat de cerere sau două dulapuri mai mici și faceți upgrade cu transformatorul.

Î: Cât timp ar trebui să aștept între faze?

R: Până când timpul de coadă sau utilizarea spune acest lucru; civilii sunt gata, așa că timpul de livrare este doar de 15-20 de zile lucrătoare de fabricație plus livrarea transformatorului.

Î: Ce ar trebui să cheltuiască prima etapă pentru civili?

R: Conducte de rezervă, toate plăcuțele (sau ștuțurile de armare) și o rezervă de alimentare; aceasta este cea mai ieftină asigurare din proiect, câteva procente din bugetul unei faze ulterioare.

Î: Unitățile adăugate necesită o nouă configurație OCPP?

R: Nu. Aceștia se alătură aceluiași server și grup tarifar; se schimbă doar numele conectorului și al site-ului.

Î: Am nevoie de un kit de rezervă mai mare pentru opt unități?

R: Raportul este valabil - un modul de alimentare și o placă de control pentru fiecare patru dulapuri acoperă întregul site.
