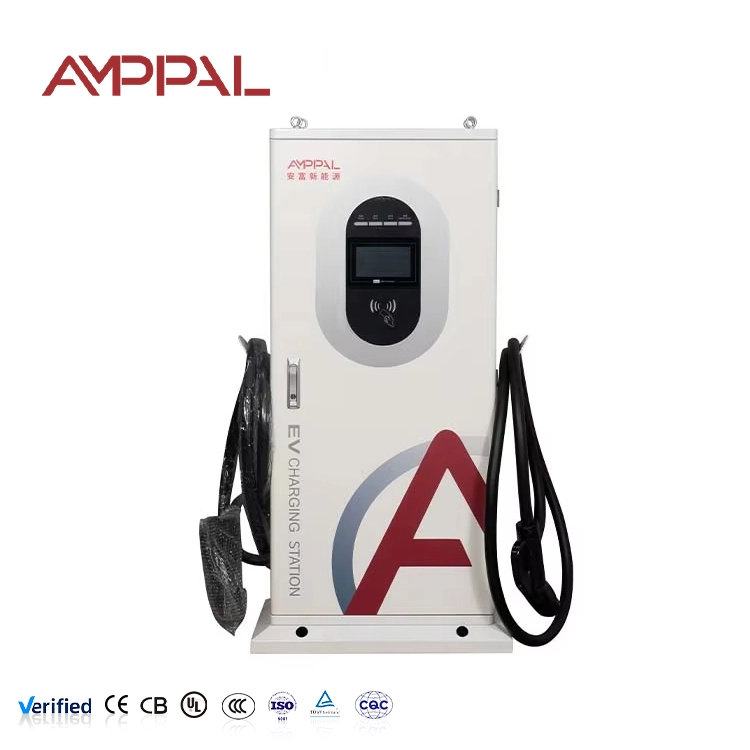

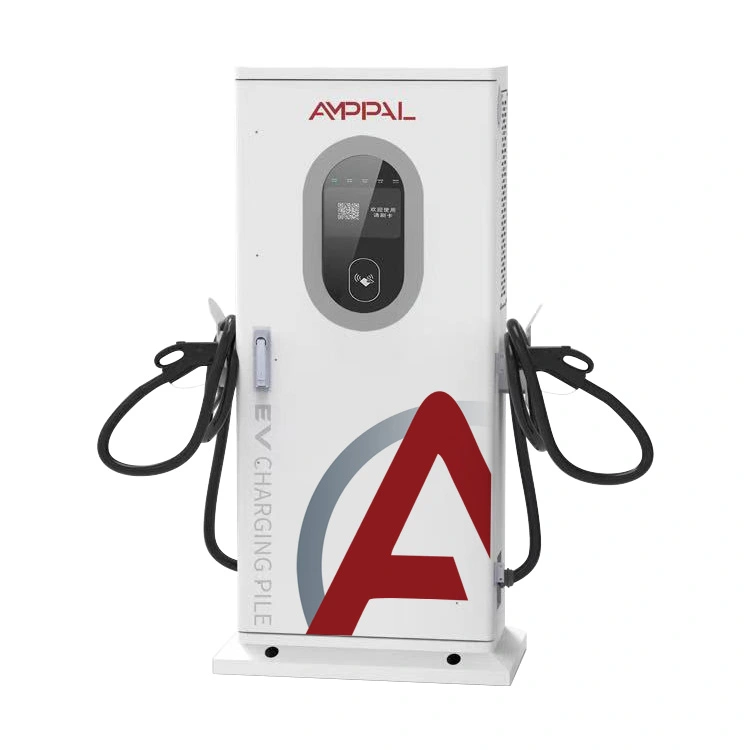

Încărcător rapid DC EV All-in-One de 60 kW pentru flote comerciale

Ce este acest încărcător și ce solicită rețelei dvs

Înainte de a cumpăra un încărcător de 60 kW, întrebarea este rareori dacă poate încărca o mașină - este ceea ce va face cu transformatorul dvs., echilibrul de fază și taxa de cerere. AF-DC-060-Y-B-O-3/4/5-H este un încărcător rapid DC integrat pe podea cu dimensiunile 1517 x 650 x 300 mm, inclusiv baza, care furnizează 60 kW la 200-1000 VDC la până la 133 A de la o intrare AC380 V +/- 15% trifazată.

La sarcină maximă consumă aproximativ 90 A pe fază - cifra exactă depinde de tensiunea locală și de factorul de putere. Acest număr, de ori câte unități rulează simultan, este specificația reală a proiectului dumneavoastră.

De ce aleg planificatorii de șantier această unitate de 60 kW

Un apetit gestionabil: aproximativ 90 A pe fază înseamnă că o unitate se potrivește adesea unui serviciu existent de 100 A, menținând lucrările civile mici.

Curentul maxim de ieșire de 133 A ajunge la furgonete și camioane ușoare, nu doar la mașini - intervalul de curent este ceea ce face ca 60 kW să se simtă rapid pentru vehiculele mai mari.

OCPP 1.6/2.0 cu cârlige de gestionare a sarcinii: un controler de șantier limitează puterea totală a șantierului și unitățile de secvențe - cum strângeți șase încărcătoare pe un transformator de dimensiuni pentru patru.

Eficiența maximă de 95% înseamnă că mai puțină energie achiziționată se transformă în căldură din cabinet și mai mult ajunge la baterie.

Un stâlp subțire de 1517 x 650 x 300 mm - șase unități aliniază un perete de curte fără a domina amplasamentul.

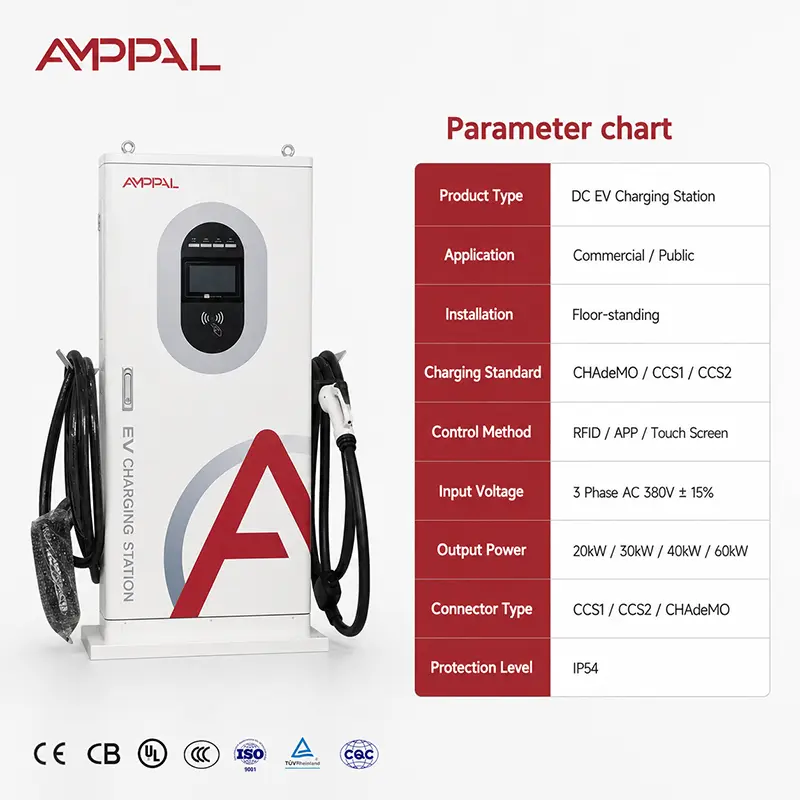

Specificații tehnice - 60kW, AF-DC-060-Y-B-O-3/4/5-H

Cinci site-uri unde 60kW își câștigă păstrarea

Zonele de servicii pe autostradă: sesiunile de 20-40 de minute sunt potrivite pentru 60 kW, iar două unități pe direcție mențin cozile în mișcare fără un angajament de 120 kW la rețea.

Taxiuri și hub-uri cu grindină: 60 kW transformă un taxi într-o pauză de cafea, iar 133A ajută furgonetele mai mari de e-hailing.

Depouri logistice cu autoutilitare de livrare: reîncărcările între schimburi la 60kW se ocupă de baterii de 30-60 kWh.

Curți cu mai multe unități, scalare de la pilot la construcție completă: începeți cu două, adăugați perechi pe măsură ce gradul de utilizare crește - același model, aceeași grilă matematică.

Locuri hibride solar-plus-stocare: încărcătorul ia 60kW în timpul ferestrei solare și se accelerează noaptea prin gestionarea sarcinii.

Cum vorbește unitatea cu rețeaua dvs

Etapa de intrare este un redresor trifazat cu corecție activă a factorului de putere, astfel încât consumul de curent rămâne aproape de linia ideală: 60.000 W împărțit la 380 V, rădăcină trei, eficiență și factor de putere - aproximativ 90 A pe fază în practică. Păstrați această cifră pentru aplicația de utilitate și verificarea întreruptorului.

Ieșirea este controlată pentru fiecare vehicul: unitatea negociază tensiunea cu BMS și reglează curentul până la 133A pe măsură ce bateria o acceptă. Curbele de încărcare se aplatizează aproape de partea de sus, astfel încât două mașini care termină împreună trag mai puțin de 60 kW fiecare - cererea reală este de obicei sub suma de pe plăcuță, ceea ce face ca factorii de simultaneitate să fie legitimi.

Pentru site-urile cu mai multe unități, legătura OCPP contează mai mult decât hardware-ul: un controler stabilește un plafon de site - să zicem 240 kW pe șase unități - și unitățile îl partajează dinamic. Acest lucru vă poate reduce transformatorul cu un singur pas și cererea dvs. se încarcă cu el.

Conformitate și dovezi de testare în fabrică

Set de conformitate: CE și TUV pentru Europa, CB pentru licitații internaționale, CCC acasă, UL la cerere pentru proiecte din SUA.

Testarea pentru praf și stropire IP54 are loc în camera noastră; ratingul este testat, nu ghicit.

O probă de pulverizare cu sare de 96 de ore din fiecare lot de producție protejează zonele de coastă și industriale de defecțiunile acoperirii.

Fiecare unitate finalizează o ardere de 24 de ore la sarcină completă la 40 C; eficiența sub 94% înseamnă reluare, nu expediere.

Contorul de curent continuu este calibrat în funcție de o referință urmăribilă; certificatul este expediat cu unitatea.

În interiorul fabricii: Cum este asamblată o unitate de 60 kW

Tabla de oțel este perforată, tăiată și pliată de mașini CNC și tăietoare cu laser, apoi vopsită cu pulbere.

Probele de pulverizare cu sare sunt extrase din lot și testate cu 96 de ore înainte de începerea asamblarii.

Secțiunea de intrare AC și stiva de 60 kW DC sunt construite pe linii separate cu instrumente controlate cu cuplu.

Placa de control, contorul DC și modulul de comunicare OCPP 1.6/2.0 sunt conectate la un program documentat.

Firmware-ul este intermitent; calea completă de ieșire de 133 A este verificată în raport cu o sarcină electronică, nu cu o baterie.

Funcționarea camerelor de rece și de căldură preced arderea la sarcină completă de 24 de ore la 40 C.

Se inspectează garniturile, presetupele și garniturile ușilor IP54; Urmează pulverizarea cu apă în șase direcții.

Certificat de calibrare eliberat, unitate în cutie.

Ghid de planificare a șantierului: de la 2 unități la 6

Începeți cu transformatorul. Două unități la sarcină maximă necesită aproximativ 180 A pe fază combinată - de obicei un transformator de 100 kVA cu spațiu liber sau un serviciu existent dacă site-ul dvs. are deja capacitate trifazată. Patru unități: aproximativ 360A pe fază, ceea ce te împinge la un transformator de 160-200 kVA.

Nu măriți pentru aritmetica plăcuței de identificare. Un factor de simultaneitate de 0,6-0,8 este realist deoarece sesiunile se eșalonează în mod natural; gestionarea încărcării vă permite să proiectați mai aproape de vârful real. Echilibrul de fază contează și el: adăugați unități pe rând și alternați fazele astfel încât site-ul să rămână echilibrat - un site dezechilibrat plătește pierderi mai mari și declanșează defecte neplăcute.

În cele din urmă, taxa de cerere: utilitățile facturează separat cel mai mare vârf de 15 minute al lunii. Șase unități care trag 360 kW pentru o fereastră costă bani reali lunar, nu o singură dată. Solar în timpul ferestrei de încărcare și un tampon modest al bateriei rad acel vârf; legătura OCPP este ceea ce permite controlerului să o facă automat.

De ce importatorii pun AMPPAL pe lista lor scurtă

Exemple de comenzi sunt expediate în 3-5 zile lucrătoare; transporturile de containere pleacă în 15-20 de zile lucrătoare de la confirmarea comenzii.

Fără minime dincolo de o unitate de probă; prețul de volum începe de la 10, iar modelele de 30/40/60 kW pot călători într-un singur container.

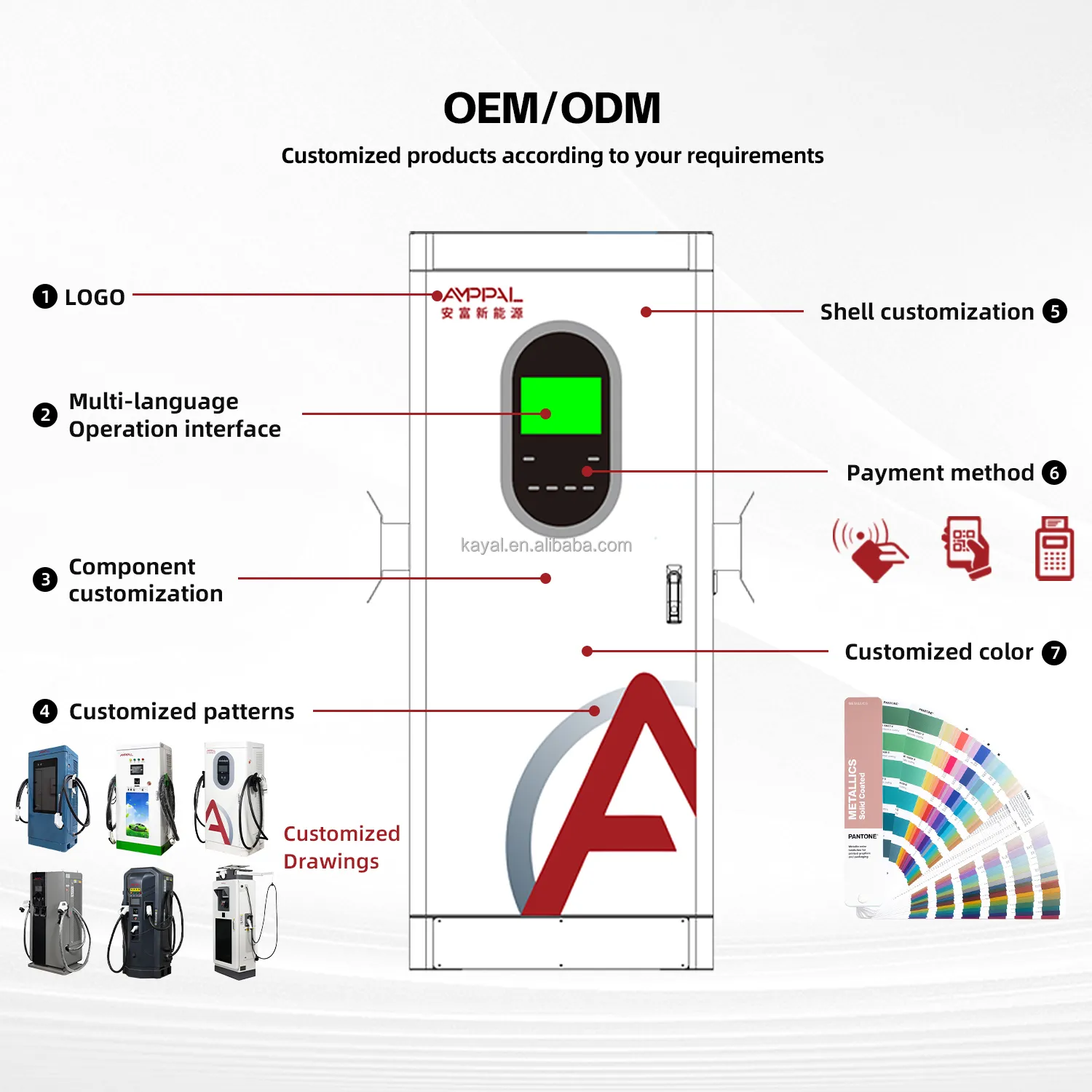

Personalizare: sigla, culoarea vopselei, aplicația de plată, etichetele.

Oferim factura, lista de ambalare, certificatele CE/TUV, rapoartele de testare și un certificat de origine cu fiecare livrare.

Bilanțul pe care îl puteți verifica: peste 1 milion de unități din 2014, peste 200 de stații conduse de AMPPAL și 500 de unități răcite cu lichid la proiectul hidrogen verde NEOM din Arabia Saudită.

Condiții de ambalare și transport pentru export

Fiecare ladă ocupă o poziție de palet: un cadru de lemn pe o bază cu patru căi, blocat cu spumă pe amprentă și învelit cu umiditate pentru piciorul oceanului. Cablul de încărcare este încolăcit și legat astfel încât conectorul să fie protejat.

Aproximativ zece lăzi se potrivesc unui container de 20 de picioare, aproximativ 24 un cub înalt de 40 de picioare amestecat cu modele montate pe perete. Fiecare transport este fotografiat în timpul încărcării.

Cităm opțiunile EXW Yueqing, FOB Ningbo și CIF-to-port; expeditorii de marfă din Ningbo cunosc bine cutiile AMPPAL.

Service și asistență după livrare

Fiecare unitate are o garanție de doi ani. Pe un site cu șase unități, vă recomandăm să păstrați un modul de rezervă local, mai degrabă decât să vă bazați pe transportul aerian de fiecare dată când ceva eșuează.

Piese de schimb stocate peste 8 ani: ecrane, ansambluri de pistol, ventilatoare, filtre, plăci de control - majoritatea ajung în decurs de o săptămână.

Actualizări de firmware de la distanță și suport de configurare OCPP 1.6/2.0 prin e-mail sau WhatsApp cu un răspuns în aceeași zi.

Ajutor pentru planificarea site-ului a inclus: inginerii noștri revizuiesc dimensiunea transformatorului, programul cablurilor și planul de fază înainte de a comanda multipli.

Lista de verificare anuală a service-ului: curățarea filtrului la fiecare 1-3 luni, conexiunile cuplului anual, revizuirea trimestrială a setărilor de gestionare a sarcinii.

Capcane de instalare (greșit / corect)

Greșit: presupunând că rotația fazelor nu contează, deoarece unitatea se corectează singură. Dreapta: verificați rotația L1-L2-L3 înainte de punerea sub tensiune; Rotirea inversă defectează unitatea și poate deteriora treapta de intrare.

Greșit: conectarea tuturor unităților noi la aceeași fază pentru a menține cablarea simplă. Dreapta: distribuiți unitățile pe faze; un sit echilibrat evită călătoriile neplăcute și plătește pierderi mai mici.

Greșit: dimensionați cablul de alimentare exact la valoarea nominală a întreruptorului. Dreapta: permiteți scăderea tensiunii pe durata de funcționare - sub AC380V +/- 15% la terminale, unitatea scade sau defectează.

Greșit: rulează încărcătorul de la un generator portabil în timpul lucrului la rețea. Dreapta: utilizați o alimentare trifazată stabilă; deriva de frecvență a generatorului confundă protecțiile de intrare.

Greșit: activarea tuturor celor șase unități fără limită pentru site. Dreapta: setați limita de gestionare a sarcinii OCPP la capacitatea reală a transformatorului - aceasta este diferența dintre un transformator de 200 kVA și unul de 400 kVA.

Rapoartele proprietarului site-ului

Un operator de logistică din Selangor, Malaezia (iulie 2025) a început cu două unități pe un serviciu de 100 kVA pentru furgonetele sale de livrare. El spune că ieșirea de 133 A îi încarcă dubele de 60 kWh în aproximativ o oră între rute - iar limita de gestionare a sarcinii nu a însemnat nicio actualizare a transformatorului. Plângerea sa: configurarea inițială OCPP cu backend-ul său terță parte a avut nevoie de două sesiuni de asistență pentru a fi netezită; acum preconfiguram backend-ul din fabrică, la cerere.

Un operator de zonă de service din Zaragoza, Spania (octombrie 2025) conduce patru unități la o stație de autostradă și și-a văzut taxa de cerere scăzând cu 23% după ce inginerii noștri au stabilit un plafon de 240 kW. Nemulțumirea lui: în prima lună, le-a lăsat pe toate patru pe Auto și două unități terminate în aceeași fereastră de 15 minute, ridicând vârful - setările de eșalonare au remediat.

Un dezvoltator de șantier din Monterrey, Mexic (februarie 2026) a planificat o curte de șase unități cu un transformator de 300 kVA și solar. Feedback-ul său după trei luni: foaia de lucru pentru echilibrul de fază a salvat o reluare - primul său electrician pusese trei unități pe o fază. Nota lui: timpul de pornire a ecranului tactil de aproximativ 20 de secunde se simte lung într-o coadă; o actualizare de firmware o reduce la sub 10.

Întrebări frecvente - Planificarea rețelei, a transformatorului și a mai multor unități

Î: Cât curent consumă o unitate de 60 kW din rețea?

R: Aproximativ 90 A pe fază la sarcină maximă, în funcție de tensiunea locală și factorul de putere; cifra exactă este pe plăcuța de identificare și în manualul de instalare.

Î: Pot rula o unitate de 60 kW pe un serviciu trifazat existent de 100 A?

R: Adesea da, dacă nimic grele nu împărtășește acel serviciu și rularea este suficient de scurtă pentru a evita căderea tensiunii; cereți mai întâi un electrician să verifice capacitatea de rezervă.

Î: Câte unități de 60kW poate suporta un transformator de 200 kVA?

R: Aproximativ patru la încărcare completă simultană sau cinci până la șase cu o limită de gestionare a sarcinii în jur de 240-260kW și o sesiune eșalonată realistă.

Î: Ce este taxa la cerere și cum mă lovește?

R: utilitățile facturează separat cea mai mare cerere medie pe 15 minute a lunii; șase unități care trag 360 kW pentru o fereastră vă costă lunar. Limitele de șantier, șocare și solar/baterie îl rad.

Î: Încărcătorul acceptă gestionarea sarcinii cu alte mărci?

R: Prin OCPP 1.6/2.0 unitățile ascultă un controler de șantier; flotele cu mărci mixte funcționează dacă controlorul vorbește OCPP tuturor.

Î: Pot adăuga unități mai târziu fără a reface designul electric?

R: Planificați programarea transformatorului și a cablurilor pentru numărarea finală din prima zi; adăugarea de unități mai târziu este o instalare mecanică plus o schimbare a controlerului.

Î: Această unitate funcționează cu solar și baterii la fața locului?

R: Da - se încarcă de la orice furnizează site-ul, iar OCPP îi permite controlorului să prioritizeze rețeaua solară și plafonul în ferestrele de tarif de vârf.

Î: De ce ieșire 133A când unitatea are doar 60kW?

R: Deoarece tensiunea de ieșire variază 200-1000VDC; la 450V un încărcător de 60kW are nevoie de aproximativ 133A. Acest rating actual este ceea ce îl face rapid pentru vehiculele din clasa 400V.
