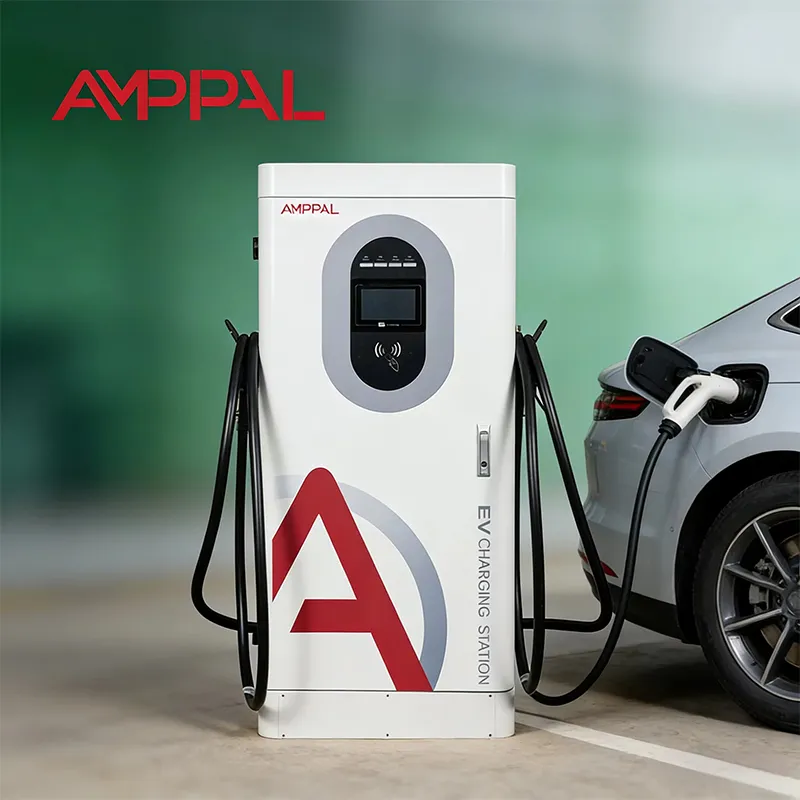

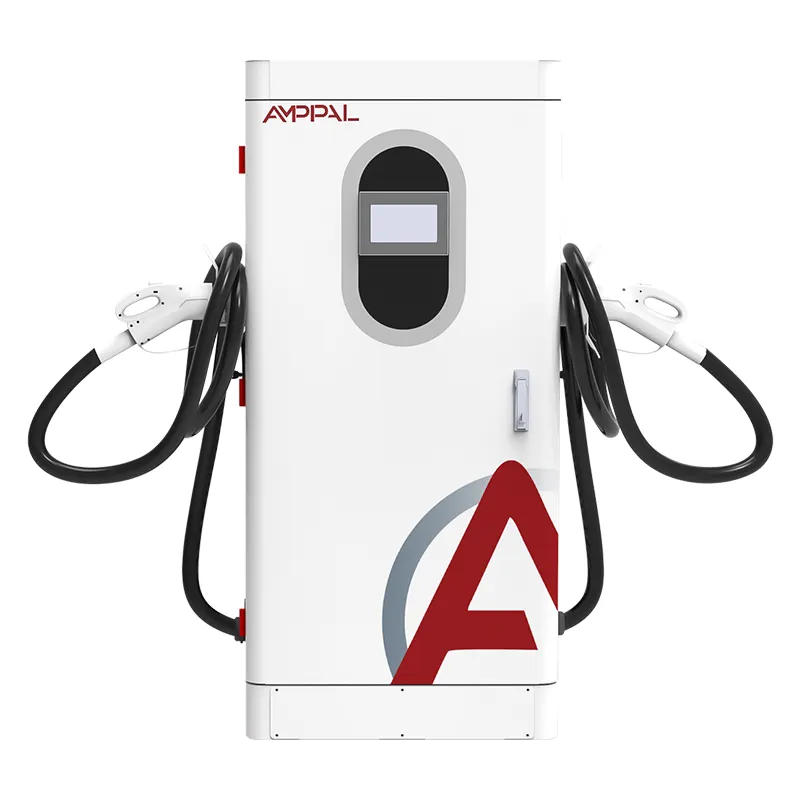

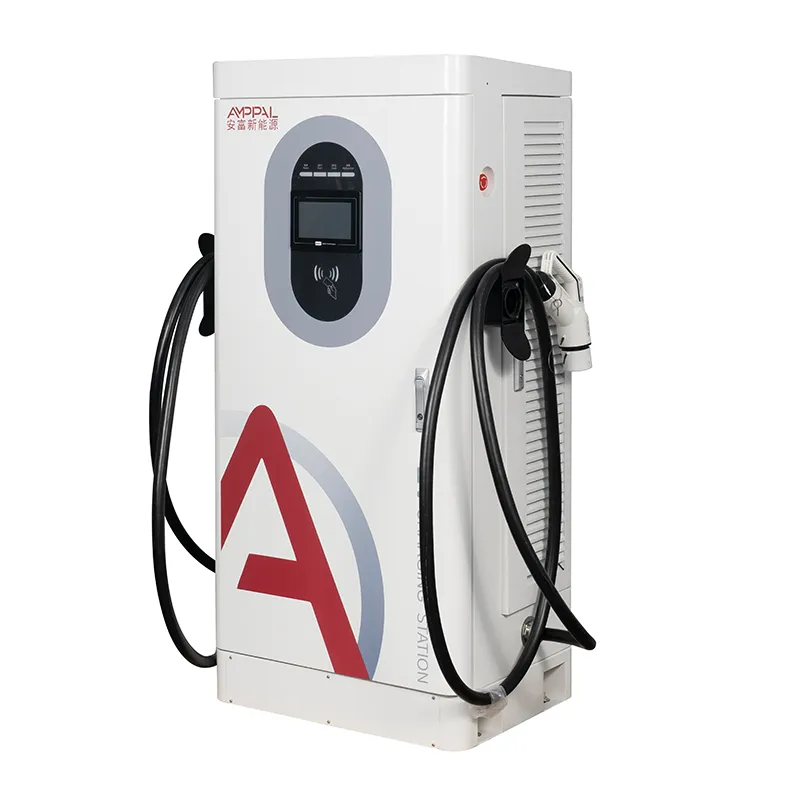

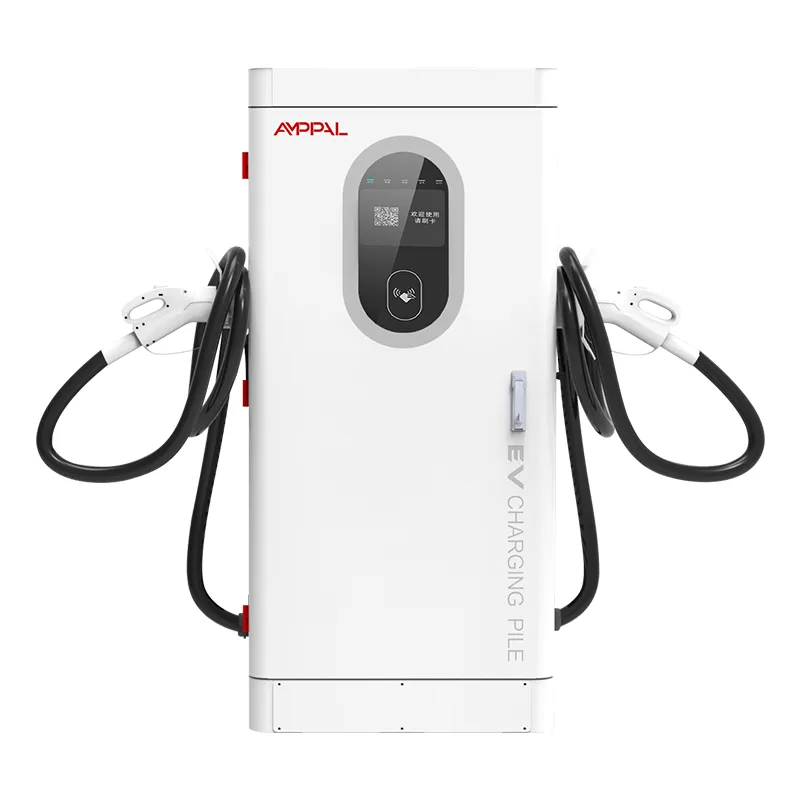

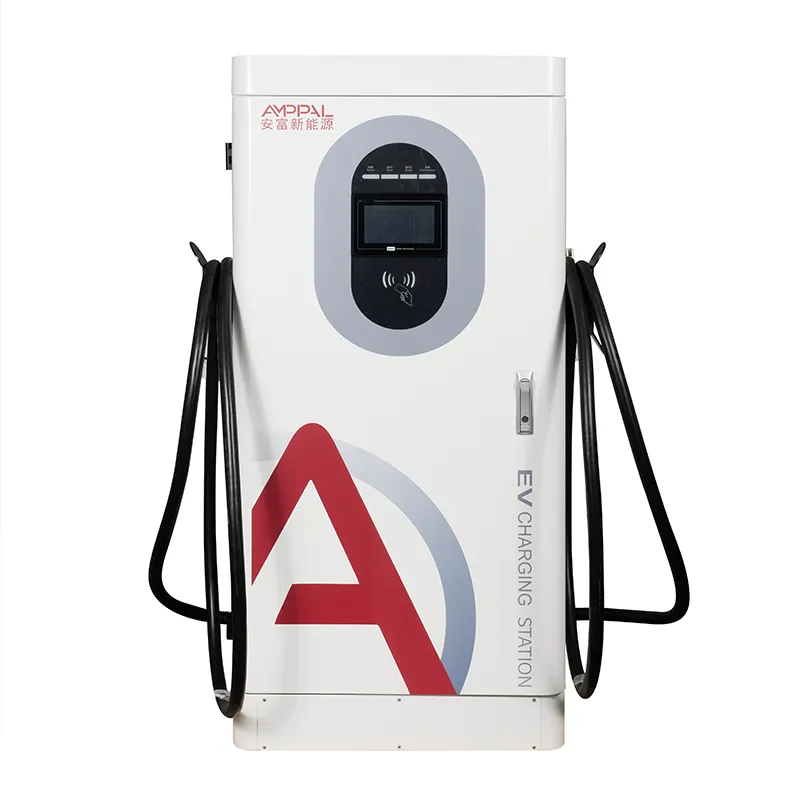

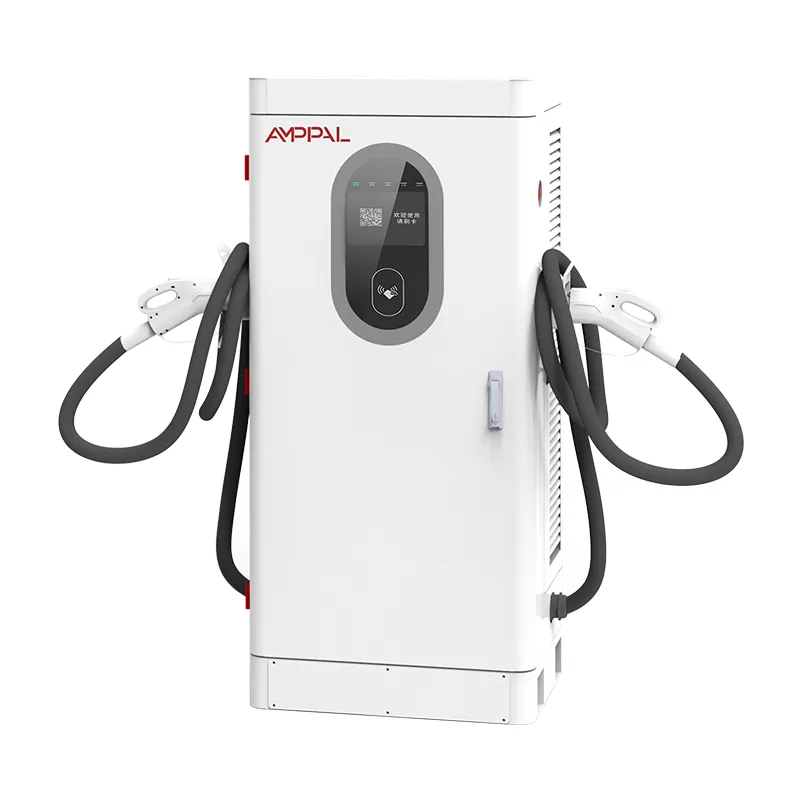

Încărcător DC EV integrat de putere ultra-înaltă de 200 kW pentru flote de autobuze electrice

Dulapul de 200 kW care tratează software-ul ca parte a hardware-ului

Majoritatea erorilor de încărcare nu sunt întreruperi de curent. Sunt defecțiuni ale platformei - un încărcător care nu vorbește, un tarif care nu se va actualiza, o tranzacție care nu se va împăca - și costă bani fără o siguranță arsă la vedere. AF-DC-200-Y-B-O-4-H este un încărcător rapid DC integrat de 200 kW proiectat astfel încât stratul de software să fie la fel de util ca treapta de putere.

OCPP 1.6j este limba pe care o vorbește acest cabinet cu backend-ul tău; Ethernet, 4G și WiFi sunt conductele; RFID, APP și Plug & Charge sunt modul în care un șofer demonstrează cine sunt. Fiecare alegere se mapează la un model de operare diferit, iar această pagină le parcurge pe toate în ordinea în care le veți întâlni. Publicăm și lista platformelor pe care le-am validat, astfel încât un cumpărător să poată verifica compatibilitatea înainte de a semna, nu după livrare.

Trei moduri de a vă conecta și când fiecare câștigă

Ethernet este implicit pentru stațiile permanente: cea mai mică latență, fără probleme de semnal și cel mai stabil purtător pentru o sesiune OCPP completă.

4G se potrivește site-urilor la distanță și nesupravegheate unde cablarea este costisitoare; un SIM local plus setările APN devin unitatea online în câteva minute.

WiFi se potrivește instalațiilor temporare sau interioare care partajează o rețea existentă, deși benzile aglomerate pot provoca întârzieri ale bătăilor inimii.

Failover-ul este automat: cabinetul urmărește bătăile inimii OCPP, iar dacă legătura principală scade, se trece la backup fără un pas manual.

Indiferent de conductă, tranzacțiile și valorile contoarelor sunt tamponate local în timpul întreruperilor, astfel încât un decalaj în conectivitate nu înseamnă niciodată un decalaj în înregistrările veniturilor.

Specificatii tehnice

Implementări unde integrarea backend contează cel mai mult

Stații multibrand în care o platformă trebuie să gestioneze încărcătoarele de la mai mulți producători fără cazuri speciale.

Site-uri cu tarife pe timp de utilizare care se schimbă zilnic și sunt împinse de la distanță de către operator.

Rețele de roaming în care aplicația de acasă a șoferului trebuie să autorizeze un încărcător străin.

Depozite corporative și de flote care au nevoie de alocarea costurilor pentru fiecare șofer și rapoarte de utilizare.

Proiecte subvenționate sau auditate în care fiecare kWh trebuie să fie trasabil la o înregistrare a tranzacției.

Cum funcționează de fapt integrarea OCPP 1.6j

Punerea în funcțiune începe cu identitatea: setăm seria încărcătorului, versiunea OCPP și acreditările din fabrică și introduceți adresa URL a serverului plus cheia de autorizare în HMI. La prima pornire, cabinetul trimite BootNotification; platforma răspunde cu Accepted și un interval de bătăi inimii, de obicei 60 de secunde.

Urmează configurația: tarifele, tipurile de conectori, setările de tranzacție offline și limba de afișare ajung ca mesaje ChangeConfiguration de pe platformă. Apoi rulăm secvența de testare standard - StartTransaction, MeterValues, StopTransaction și o verificare DataTransfer - cu echipa dvs. înainte ca unitatea să funcționeze.

Același flux se repetă atunci când schimbați platforma mai târziu, ceea ce este obișnuit atunci când operatorii consolidează backend-urile. Nimic despre unitatea de 200 kW nu vă blochează în cloud-ul unui singur furnizor, iar inginerii noștri se pot alătura apelului de migrare pentru a menține predarea sub o oră.

Securitatea face parte din aceeași configurație: criptare TLS pe ​​canalul OCPP, o cheie de autorizare mai degrabă decât o parolă partajată și opțiunea de a roti cheile fără o vizită la site. Certificatele și cheile se află în controler, nu în rețeaua publică.

Plug & Charge, RFID și APP: ce se schimbă pentru backend

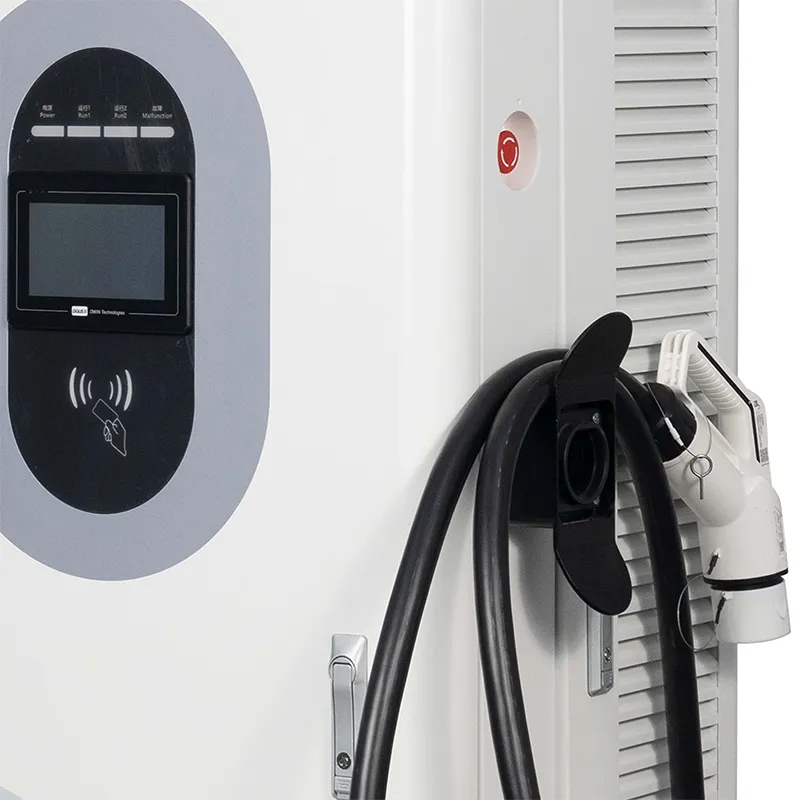

RFID este calul de lucru: un card sau un fob atinge cititorul, dulapul verifică lista albă cu platforma, iar încărcarea începe în câteva secunde. Ieftin și familiar, dar cardurile trebuie emise și înlocuite atunci când sunt pierdute.

Încărcarea APP mută cecul pe telefon: scanați QR-ul sau alegeți încărcătorul din aplicație, autorizați, iar sesiunea este legată de cont. Nicio cartelă de pierdut, dar conexiunea de date a șoferului trebuie să fie activă.

Plug & Charge (ISO 15118) permite mașinii să se identifice prin cablu folosind certificatul său, astfel încât șoferul să se conecteze și să plece. Este cel mai fluid flux și cel care are nevoie de un sistem de management al certificatelor pe backend; livrăm dulapul gata, iar platforma dvs. o permite. Backend-ul deține și certificatele contractuale care decid ce vehicule sunt acceptate - fără ele, mașina se întoarce pur și simplu la RFID sau APP.

Certificatele și testele care le susțin

Certificatele CE, CB, TÜV, UL și CCC sunt deținute pentru acest model și partajate la cerere.

Cele 13 funcții de siguranță se încadrează în conformitate cu EN IEC 61851-1:2019 și 61851-23:2014.

Fiecare unitate este flash cu firmware-ul final din fabrică, astfel încât versiunea de pe cutie se potrivește cu certificatul.

48 de ore de ardere la 40°C ieșire de loguri, eficiență și stabilitate OCPP bătăilor inimii.

O probă din fiecare lot rulează 96 de ore în camera de pulverizare cu sare.

Strângerile de mână în rețea cu un server OCPP de testare fac parte din QC final, nu o surpriză pentru clienți.

Traseul de adunare cu opt stații

Carcasă: perforare CNC, tăiere cu laser, îndoire și sudură, apoi vopsire cu pulbere.

Linii separate pentru treapta de intrare AC și modulele de alimentare DC - nu împart niciodată o bancă.

Inspecție de intrare a modulelor SiC, conectorilor, plăcilor RFID și terminalului cardului.

Cablaj controlat de cuplu cu o trecere vizuală QC pe fiecare îmbinare.

Configurarea firmware-ului flash și a rețelei, inclusiv APN și setările serverului.

48 de ore de ardere la 40°C cu comunicațiile înregistrate continuu.

Test de funcționare a tuturor celor 13 protecții plus o sesiune OCPP simulată.

Ambalare, paletizare și reportaj foto înainte de expediere.

Ghid de dimensionare: 200kW este clasa de putere de care aveți de fapt nevoie?

Dacă nu aveți încă nicio platformă și nimeni care să ruleze una, acest cabinet este prima achiziție greșită; un model mai simplu, exclusiv RFID, va intra în funcțiune mai rapid. Și dacă site-ul are nevoie de sesiuni de 20-30 de minute pentru mașinile de 400V, 120kW elimină aceeași coadă la cheltuieli mai mici.

Clasa de 200 kW își câștigă păstrarea atunci când vehiculele sunt mai noi și mai rapide - mașini de 800 V la ritm maxim pe banda de putere constantă de 300-1000 V - și atunci când afacerea depinde de caracteristicile platformei: tarife dinamice, roaming, raportare flotă.

De asemenea, fii sincer în privința rețelei. Dacă site-ul nu are un semnal Ethernet sau 4G de încredere, modul offline acoperă încărcarea, dar nu diagnosticarea de la distanță, iar asta vă schimbă planul de servicii.

De ce cumpărătorii contractează fabrica, nu un revânzător

Comenzi de probă de la 1 unitate pentru piețe noi; preț container de la 10 unități.

Stoc de construcție se livrează în 15-20 de zile lucrătoare; Marca OEM adaugă 7-10 zile.

Suport de configurare OCPP cu echipa platformei dumneavoastră în timpul punerii în funcțiune.

Actualizări de firmware și note de lansare direct de la producător pentru perioada de garanție.

Copii certificate, rapoarte de testare și documentație în serie pentru audituri.

Documente de ambalare, încărcare și export

Fiecare dulap este livrat vertical într-o ladă de placaj de aproximativ 1720 × 850 × 660 mm, căptușită cu colțuri din spumă și etanșată împotriva umidității. Inelele de ridicare mențin unitatea la nivel în timpul mișcării unui stivuitor sau macarale.

Planurile de încărcare sunt calculate din dimensiunile lăzii per comandă; patru dulapuri pe container de 40 de picioare este un plan tipic, înclinat la șinele de fixare.

Factura comercială, lista de ambalare și certificatele călătoresc cu transportul; certificatele originale se fac prin curier.

Post-vânzare: operațiuni de la distanță și termen de 2 ani

Garanție standard de doi ani pentru module, controler, HMI și conectori, cu suport pentru firmware pe toată perioada.

Configurația de la distanță și modificările parametrilor se fac împreună cu dvs. în timpul unei sesiuni live - nicio vizită la site pentru actualizări de tarif sau limbă.

Actualizările de firmware sunt transmise în rețea cu o cale de rollback dacă o versiune se comportă incorect.

Analizăm jurnalele OCPP cu dvs. atunci când o problemă de tranzacție sau de bătăi inimii apare pe platforma dvs.

Plăcile și modulele de control de rezervă sunt stocate; un schimb de module durează aproximativ 45 de minute la fața locului.

Instalare și configurare în rețea: greșit vs corect

Greșit: te bazezi pe WiFi public pentru o stație permanentă. Dreapta: Ethernet sau 4G ca principal, WiFi doar ca rezervă.

Greșit: săriți peste testul APN înainte de punere în funcțiune. Dreapta: o verificare de câmp SIM cu un test de numărare a datelor în prima zi.

Greșit: lăsând parolele implicite din fabrică. Dreapta: setarea HMI și acreditările de acces la distanță la prima pornire.

Greșit: presupunând că taxa offline înseamnă venituri offline. Dreapta: configurarea tarifului offline și verificarea raportului de reconciliere săptămânal.

Greșit: actualizarea firmware-ului în orele de vârf. Dreapta: programarea actualizărilor într-o fereastră cu trafic redus cu un plan de rollback.

Greșit: suprascrierea unei configurații de lucru în timpul unei actualizări. Dreapta: exportați mai întâi setul de parametri, astfel încât rollback-ul restabilește exact starea anterioară.

Trei rapoarte de câmp privind integrarea backend-ului

Un operator de flotă din Malaezia conduce unități de 200 kW pentru camioane electrice de livrare și raportarea necesară per șofer. Integrarea OCPP a durat o după-amiază cu inginerul nostru la apel; plângerea care a apărut mai târziu a fost reală - valorile contorului înregistrate la intervale impare ale primei versiuni de firmware, rezolvate printr-o rețea push în decurs de o săptămână.

Un comerciant cu amănuntul de combustibil din Turcia s-a alăturat unui agregator de roaming pentru a deservi șoferii străini. Plug & Charge a fost pornit pe partea platformei fără a atinge dulapurile, iar RFID a rămas activ ca rezervă pentru mașinile de închiriat fără certificate.

Un site din sudul Chile are 4G neregulat și nicio opțiune Ethernet. Modul offline a menținut sesiunile să ruleze printr-o întrerupere de două zile, iar tranzacțiile din coadă s-au reconciliat curat când linkul a revenit. Singura reproșare a operatorului: modificările tarifelor ajung doar atunci când conectivitatea permite, așa că verifică tabloul de bord zilnic.

Întrebări frecvente: Întrebări despre integrare și backend

Î: Ce versiuni OCPP acceptă cabinetul?

R: OCPP 1.6j este standard, cu 2.0 disponibil la cerere pentru proiecte noi.

Î: Îl pot conecta la propriul meu server în loc de o platformă comercială?

R: Da, orice server OCPP 1.6j funcționează; oferim pașii de configurare.

Î: Ce se întâmplă cu tranzacțiile dacă rețeaua scade?

R: Sesiunile continuă local, tranzacțiile sunt stocate și se reconciliază cu platforma atunci când linkul revine; coada în așteptare rămâne vizibilă în HMI până atunci.

Î: Cum este activat Plug & Charge?

R: Cabinetul este gata; platforma dvs. emite și gestionează certificatele ISO 15118.

Î: Am nevoie de un SIM nou pentru fiecare încărcător?

R: Un SIM de date pentru fiecare dulap este tipic, deși un APN partajat funcționează și cu setări adecvate.

Î: Cum funcționează actualizările de firmware?

R: Sunt împinse prin rețea, cu o cale de derulare și note de lansare din fabrică.

Î: Încărcătorul meu nu apare pe platformă - de unde încep?

R: Verificați jurnalul de bătăi inimii, adresa URL a serverului și cheia de autorizare; acel trio rezolvă majoritatea cazurilor.

Î: Unitatea de 200kW poate rula cu alte rețele?

R: Da, prin acordurile de roaming ale platformei tale; cabinetul nu are nevoie de hardware suplimentar în afara conexiunii sale standard OCPP.
