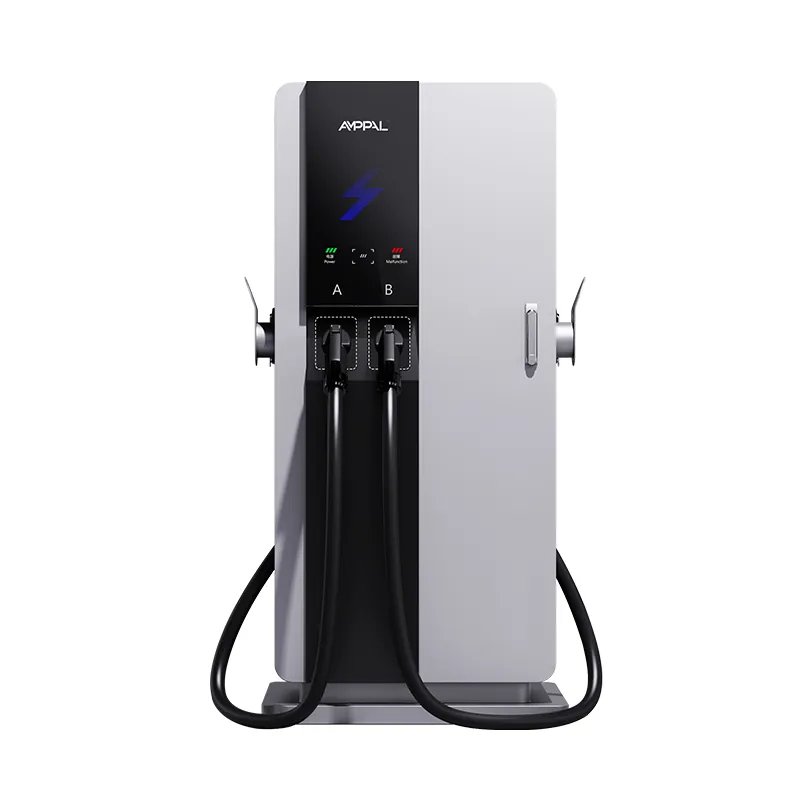

Încărcător EV DC integrat inteligent de 60 kW pentru încărcarea flotei

750 × 550 mm: povestea amprentei din spatele încărcătorului integrat de 60 kW

Majoritatea încărcătoarelor rapide sunt proiectate pentru teren deschis; acesta a fost conceput pentru spațiul rămas la marginea unei parcări. AF-DC-60-Y-B-O-3/4/5-H este o unitate integrată de 60 kW DC cu o înălțime de 1700 mm pe o bază de 750 × 550 mm - aproximativ o treime din suprafața podelei unui dulap convențional. Această diferență decide dacă un site poate găzdui încărcare rapidă, deoarece terenul este elementul rând pe care nimeni nu îl pune în buget.

Se montează pe un mic suport de beton armat, ceea ce face ca lucrarea civilă să fie o lucrare de o zi în loc de un proiect de o săptămână. Ecranul tactil de 7 inchi se ocupă de HMI, iar carcasa acceptă CCS1, CCS2, CHAdeMO, GB/T și NACS, astfel încât un model deservește majoritatea piețelor de import.

Caroseriile subțiri au și un cost: există mai puțin spațiu pentru componentele supradimensionate, motiv pentru care Seria 3 este construită pentru 60kW mai degrabă decât pentru vârful gamei de putere.

Ce câștigi când cabinetul se micșorează

O bază de 0,41 m²: 750 × 550 mm se potrivește lângă ușa unui magazin, o insulă de pompe sau un loc de parcare îngust.

O placă mai mică și mai puțin beton: suportul armat standard din manual înlocuiește o plintă completă a echipamentului.

Înălțimea de 1700 mm oferă ecranul tactil și conectorul la o distanță confortabilă pentru majoritatea șoferilor.

Un tampon pe unitate înseamnă că puteți adăuga tarabele pe rând pe măsură ce cererea crește, fără a reface lucrările civile.

Corpul subțire lasă loc în același compartiment pentru gestionarea cablurilor, bolarde și o bandă de așteptare.

Intrarea AC380V±15% tolerează rețelele rurale unde scăderile de tensiune și deviația sunt comune.

Specificatii tehnice

Specificațiile din fabrică ale AF-DC-60-Y-B-O-3/4/5-H exact așa cum au fost expediate.

Puncte înguste unde se potrivește această unitate de 60 kW și unitățile de dimensiune completă nu

Fronturi de magazine: unitatea se află lângă uşă, vizibilă din casetă, fără a consuma un loc de parcare.

Parcări mici sub 20 de locuri: una sau două unități acoperă cererea pentru o alimentare existentă de 380 V fără o actualizare a transformatorului.

Colțuri de benzinărie: turnul subțire se potrivește între insula pompei și gardul de delimitare.

Loturi laterale ale hotelului: o unitate servește oaspeții peste noapte și vizitatorii de o zi din același pad.

Ateliere și depozite mici: un turn de 60 kW încarcă flota între locuri de muncă, în interior sau sub baldachin.

Cum curge 60 kW printr-un turn de 1,7 metri

Alimentarea intră la AC380V trifazat, este rectificată și convertită la 200-1000VDC și iese prin orice conector se așteaptă vehiculul. Dispunerea turnului reduce modulele de putere, controlerul la mijlocul înălțimii și ecranul tactil de 7 inchi la nivelul ochilor, ceea ce menține centrul de greutate în jos și interfața convenabilă.

Răcirea este aer forțat prin prizele laterale. Înălțimea turnului oferă fluxului de aer o cale verticală lungă care trage căldura departe de module, iar ventilatoarele rampă cu sarcină, astfel încât perioadele de inactivitate rămân liniștite. Într-o locație mică de vitrină, care contează mai mult decât pare, deoarece șoferii și personalul petrec întreaga sesiune la câțiva metri de unitate.

Raportarea OCPP 1.6/2.0, diagnosticarea de la distanță și actualizările de firmware rulează prin Ethernet, WiFi sau 4G - aceeași integrare backend ca și unitățile noastre mai mari. Ceea ce se schimbă cu corpul compact este pur fizic: mai puțin teren, mai puțin beton, mai puține perturbări ale șantierului.

Verificări de calitate pe un dulap care nu are loc de compromis

Omologare de tip CE și TUV pe unitatea completă; Rapoartele UL și CB disponibile pentru fișierele de export.

Pulverizare de sare de 96 de ore pe carcasă, ceea ce contează deoarece unitățile compacte sunt adesea mai aproape de marginea drumului.

Testarea vibrațiilor pe suportul modulului, astfel încât livrarea și manipularea pe șantier accidentat nu slăbesc îmbinările interne.

Încărcare completă de 48 de ore, cu jurnalele legate la numărul de serie.

Ecranul tactil este verificat pentru citirea în lumina directă a soarelui și cu mâinile înmănuși.

Modulele sunt evaluate de la -30°C la +55°C; unitatea completă este specificată de la -25°C până la +50°C.

Asamblarea Compact 3-Series pe linia DC

Pasul 1. Carcasa subțire este tăiată cu laser din oțel și sudată cu robot pe liniile FANUC.

Pasul 2. Presa frana TRUMPF pliaza caroseria; urmeaza acoperirea cu pulbere si intarirea.

Pasul 3. Placa de bază, suportul pentru module și presetupele sunt montate pe linia DC.

Pasul 4. Secțiunea de intrare de 380V și protecția la supratensiune sunt conectate cu controlul cuplului.

Pasul 5. Sunt instalate module redresoare, apoi HMI de 7 inchi și controlerul stației.

Pasul 6. Fiecare unitate este testată la sarcină la 60kW cu eficiența înregistrată pe unitate.

Pasul 7. Sesiuni de cicluri de ardere de 48 de ore la sarcini diferite.

Pasul 8. Inspecție finală și ambalare; fabrica a livrat peste un milion de unități până în 2024.

Unitatea compactă de 60 kW este potrivită pentru lotul dvs.? Citiți asta mai întâi

Alegeți seria 3 atunci când locația este strânsă din punct de vedere fizic sau când doriți să începeți mic și să creșteți tarabă cu tarabă. Baza de 750 × 550 mm și instalarea cu un singur pad mențin costul civil scăzut, iar 60 kW încă oferă o încărcare utilă în mai puțin de o oră pentru majoritatea vehiculelor electrice pentru pasageri.

Omite-l dacă ai deja spațiu generos și plănuiește sesiuni de 150 kW-plus; un dulap mai mare vă oferă mai mult spațiu pentru același lucru cu pad. De asemenea, omiteți-l dacă site-ul dvs. nu poate furniza AC380V, deoarece această unitate este fixată la acea clasă de intrare.

Pentru un aspect cu două tunuri, de obicei, veți instala două turnuri unul lângă altul, ceea ce dublează munca padului. Cântărește asta față de un singur dulap cu două arme înainte de a comanda.

Încă o notă de onestitate: 60kW este un cal de lucru bun, dar nu un număr de titlu. Dacă marketingul dvs. depinde de cea mai mare putere din vecinătate, un compact de 60 kW nu vă va oferi dreptul de lăudare - vă oferă o stație care se potrivește cu adevărat.

De ce dealerii aleg seria compactă AMPPAL pentru site-uri mici

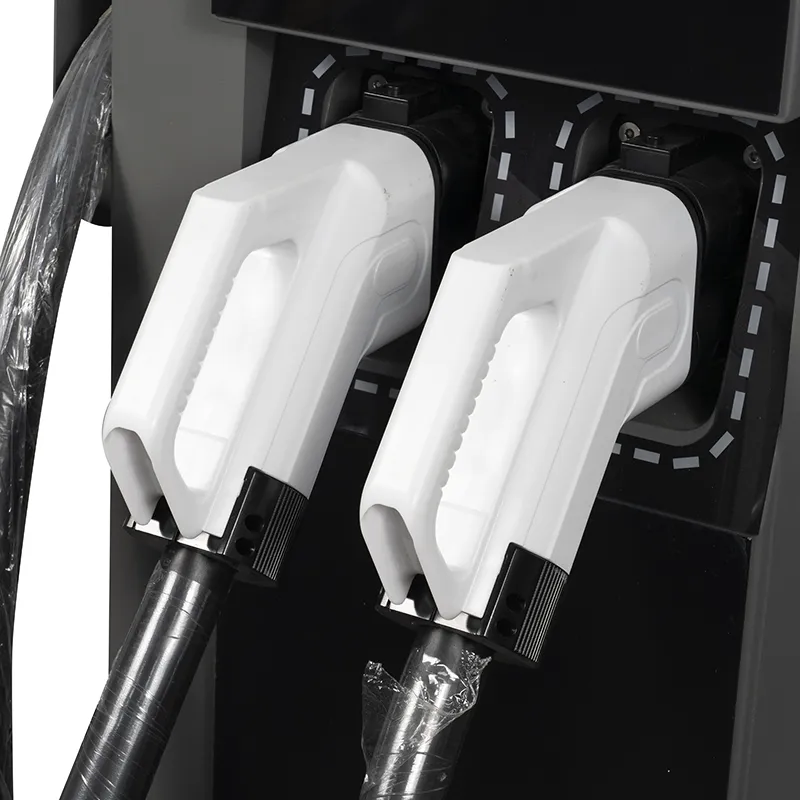

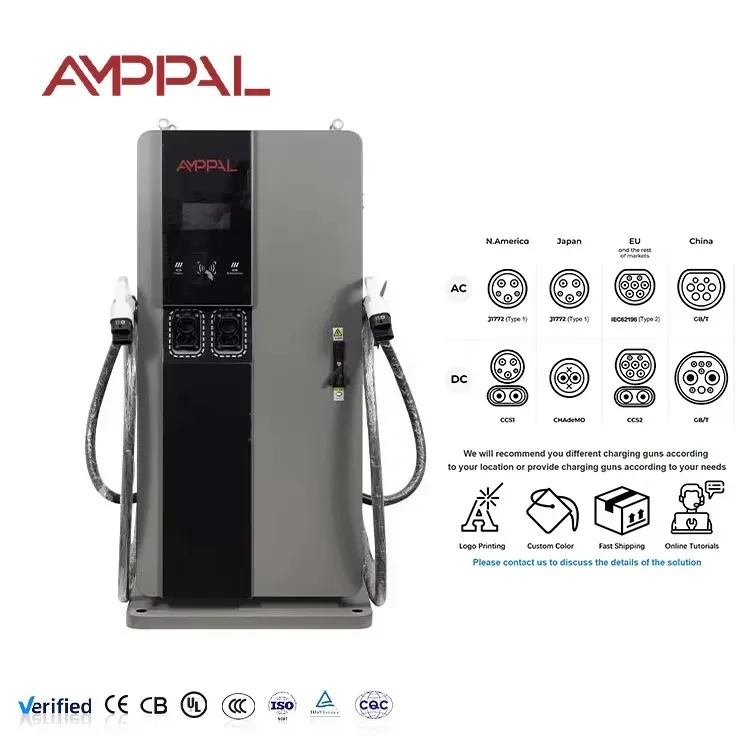

Un singur SKU acoperă CCS1, CCS2, CHAdeMO, GB/T și NACS, așa că un dealer deține un singur model pentru multe piețe.

livrare 15–20 zile lucrătoare după aprobarea desenului; MOQ dintr-un container.

Marca OEM/ODM pe dulap și pe ecranul de pornire cu ecran tactil, cu numele distribuitorului imprimat pe placa ușii.

Certificatele CE, TUV, UL și CB incluse în pachetul de cotație.

Asistență de la o fabrică care operează în sine peste 200 de stații, astfel încât răspunsurile se bazează pe site-uri reale.

Caroseria îngustă se livrează la tarife standard de containere, ceea ce face ca costul debarcat să fie previzibil pentru comenzile mici.

Dimensiunile cutiei și numărul de containere pentru unitatea compactă

Turnul de 1700 mm este livrat vertical într-o ladă cu cadru de oțel de aproximativ 1850 × 750 × 700 mm, cu buzunare pentru furci și două urechi de ridicare. Conectorul, cablul și siguranțele de rezervă se deplasează într-o cutie de accesorii căptușită în interiorul cutiei.

Deoarece unitatea este îngustă, două lăzi pot împărți lățimea unui container cu cub înalt de 40 de picioare în mai multe configurații; planul de încărcare este trimis împreună cu cotația, astfel încât numărul este exact pentru comanda dvs. Pentru o primă comandă de probă, o singură cudă călătorește ca marfă LCL fără manipulare specială.

Termenii sunt FOB Ningbo sau CIF la destinație. Factura, lista de ambalare, conosamentul, certificatul de origine și rapoartele de testare sunt emise în termen de 3 zile lucrătoare de la încărcare.

Post-vânzare pentru instalații compacte

Garanție standard de 2 ani care acoperă modulele, HMI și treapta de alimentare.

Modulele de rezervă și ecranele tactile sunt livrate încrucișat în termen de 5 zile lucrătoare.

Diagnosticare de la distanță prin OCPP pentru defecțiuni și actualizări de firmware.

Ghid de instalare pentru placa de beton și împământare pe locuri mici.

Un program de curățare a filtrului pentru calea verticală a fluxului de aer.

Greșeli frecvente de instalare cu încărcătoarele compacte

Greșit: turnarea unei plăci mai mică decât desenul tamponului din manual. Dreapta: urmați modelul de armătură și ancorare prezentat în ghidul de instalare.

Greșit: plasarea turnului într-un colț fără spațiu liber din spate. Dreapta: lăsați spațiul de service specificat în manual pentru accesul ușii.

Greșit: îngroparea intrării presetupei sub nivelul finit. Dreapta: aduceți conducta în interiorul plăcuței în poziția marcată.

Greșit: presupunând că o unitate de 60 kW acoperă un lot de 30 de locuri. Dreapta: planificați o unitate pentru 4-6 tarabe de cerere realistă, plus marjă.

Greșit: montarea unității astfel încât ecranul tactil să fie orientat spre soarele după-amiezii fără capac. Dreapta: orientați HMI-ul departe de strălucirea directă pentru a-l păstra lizibil și rece.

Ce spun proprietarii de site-uri mici după un an

Proprietarul unui magazin de proximitate din Ho Chi Minh City, Vietnam a pus o unitate la fața magazinului în 2025. Placa a fost turnată într-o singură dimineață, iar traficul pietonal al magazinului acoperă costul electricității; plângerea este că ecranul tactil adună praful în aerul tropical, așa că îl șterg săptămânal cu o cârpă uscată.

Un mic hotel din Nairobi, Kenya, administrează două unități pentru oaspeți și duba de livrare a proprietarului. Înălțimea de 1700 mm se potrivește cu ușurință sub baldachin, iar baza îngustă lasă locul de parcare utilizabil; Managerul dorește ca încărcătorul să fie raportat în tabloul de bord al hotelului, pe care OCPP îl gestionează acum printr-o platformă terță parte.

Un grup de restaurante din Bali, Indonezia a adăugat o unitate lângă intrarea în parcare în 2025. Taxa de parcare a costat mai puțin de o lună de taxe de parcare cu valet, iar ecranul tactil arată meniul de prânz; singura reproșare este lungimea cablului pentru SUV-urile supradimensionate parcate la marginea îndepărtată a golfului.

Întrebări frecvente: Încărcătoare compacte de 60 kW pentru spațiu limitat

Î: De cât pământ are nevoie unitatea?

A: O bază de 750 × 550 mm plus spațiul liber din manual; suportul de beton este de obicei de aproximativ un metru pătrat.

Î: Acceptă NACS?

R: Da, NACS este una dintre cele cinci opțiuni de conectare alături de CCS1, CCS2, CHAdeMO și GB/T.

Î: Se poate încărca un camion?

R: Vehiculele electrice și camionete pentru pasageri, în principal; pentru camioanele grele ai dori un model de putere mai mare.

Î: De ce intrare are nevoie?

A: AC380V±15% trifazat; se transformă la 200-1000VDC pentru vehicul.

Î: Este necesar un transformator?

R: Numai dacă site-ul dvs. nu are un flux de 380 V; majoritatea site-urilor comerciale mici din piețele de 380 V se conectează direct.

Î: Cât durează instalarea?

R: Pad, ancore, conducte și plasare — majoritatea site-urilor se încarcă în două zile.

Î: Care este garanția?

R: 2 ani standard pentru unitatea completă, inclusiv ecranul tactil.

Î: Pot două unități să împartă un întrerupător?

R: Ei pot partaja un alimentator dimensionat pentru suma, dar fiecare unitate are nevoie de propriul dispozitiv de protecție.

Î: Turnul are nevoie de un baldachin sau un adăpost?

R: Nu, este IP54 și proiectat pentru utilizare în exterior; un baldachin este pentru confortul șoferului, nu pentru mașină.
