Încărcător EV rapid integrat, de 180 kW, pentru flote comerciale

Ce este acest dulap de 180 kW și de ce O&M decide costul său pe durata de viață

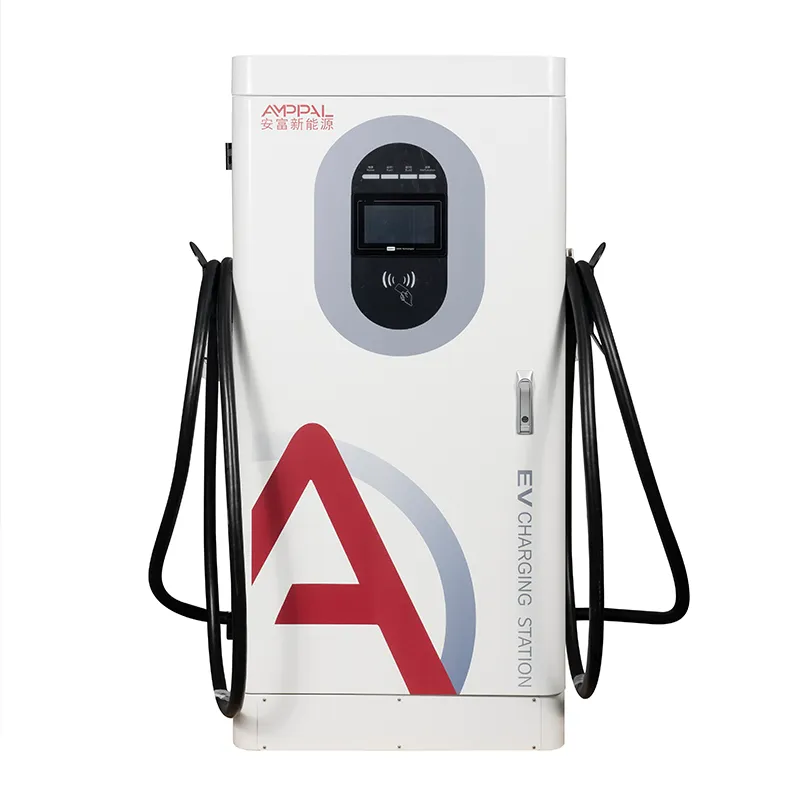

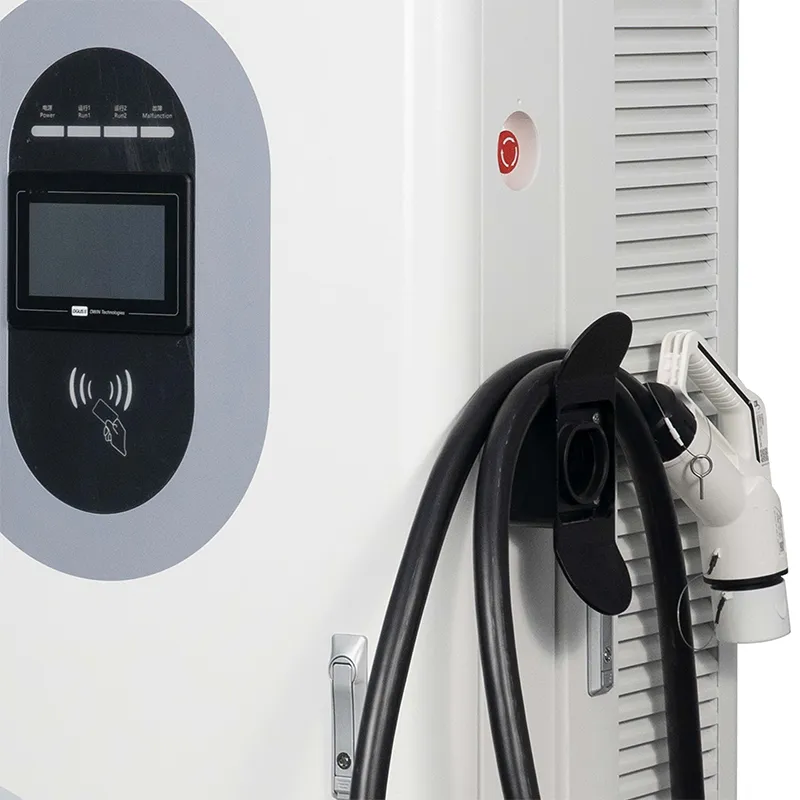

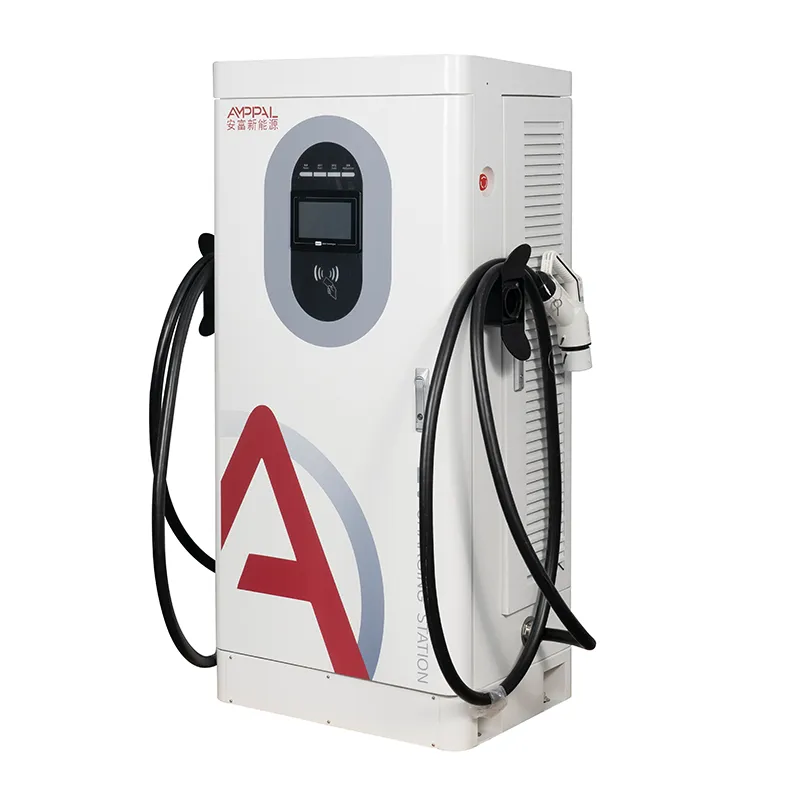

Un încărcător rapid DC de 180 kW este de obicei cea mai scumpă mașină dintr-un loc mic și cea mai puțin supravegheată. AF-DC-180-Y-B-O-4-H este un dulap integrat pe podea: module de alimentare, controler, ecran tactil de 7 inchi, cititor RFID, terminal de card și două pistoale de încărcare în interiorul unui corp de 1620 × 750 × 560 mm. Înșurubează-l pe un tampon, alimentează-l AC380V și funcționează fără ca nimeni să-l privească.

Prețul de achiziție este poate o treime din ceea ce costă această mașină în opt ani. Restul sunt pierderi, timpi de nefuncționare și vizite de service, motiv pentru care acest model își cheltuiește bugetul de inginerie pentru detectarea defecțiunilor și recuperarea de la distanță. Treisprezece funcții de siguranță, raportarea alarmelor OCPP și un model de service construit în jurul timpului mediu de reparare. Cumpărătorii sunt de obicei operatori de flotă și proprietari de șantier fără un inginer pe statul de plată, așa că mașina trebuie să-și explice propriile probleme.

Cele 13 funcții de siguranță și eșecul pe care fiecare îl prinde

Fiecare protecție este mapată la un anumit mod de defecțiune, nu este fixată ca casetă de selectare. În ordinea în care o defecțiune ar lovi mașina:

Monitorizarea izolației urmărește partea DC pentru o scurgere lentă la masă, defecțiunea clasică a cablului învechit. Alarmă la un prag stabilit în loc să aștepte un scurt scurt.

Protecția inversă polarității blochează ieșirea dacă un pistol întâlnește pini inversați, protejând electronicele vehiculului de o conexiune neglijentă.

Protecția împotriva fulgerelor șuntează piroane induse atât la intrarea AC, cât și la ieșirea DC, o problemă reală pentru plăcuțele rurale expuse.

Supratensiunea de curent alternativ, subtensiunea și pierderea de fază reduc unitatea în afara 380V ±15%, astfel încât întreruperile și umflările rețelei nu ajung niciodată la modulele de alimentare.

Supracurent DC, scurtcircuit și supratensiune de ieșire sunt trei deplasări separate, deoarece un pistol deteriorat, un modul defect și un vehicul care se comportă prost necesită fiecare o reacție diferită.

Oprirea la supratemperatură, monitorizarea temperaturii pistolului, detectarea scurgerilor reziduale, oprirea de urgență și carcasa blocată completează stratul termic și de siguranță umană.

Specificatii tehnice

Locuri unde dulapul de 180 kW își câștigă păstrarea

Depozite de noapte nesupravegheate, unde o defecțiune la ora 2 a.m. înseamnă o flotă moartă la ora 6 a.m.

Loturi de vânzare cu amănuntul și restaurante care se închid noaptea, dar au nevoie totuși de aparate pentru a rămâne online.

Locații rurale sau coridoare în care o vizită de serviciu costă o zi întreagă de călătorie.

Flote comerciale mici care rulează dube de livrare într-un program zilnic strâns.

Piețe cu rețele locale subțiri de asistență, unde rezoluția la distanță este singura opțiune rapidă.

De la defecțiune la remediere: fluxul de lucru de diagnosticare la distanță

Când o protecție se declanșează, dulapul scrie o înregistrare a defecțiunii cu un marcaj de timp, numărul de serie al modulului și valorile măsurate, apoi o împinge pe platformă prin OCPP 1.6j. Veți vedea codul de eroare pe tabloul de bord - alarmă de izolație, supratemperatura conectorului, scăderea rețelei - înainte de sosirea următorului șofer.

Două din trei alarme pe care le vedem pe teren se autovindecă sau sunt false: un conector prăfuit semnalează o temperatură ridicată o dată, o cădere a rețelei declanșează sub tensiune timp de două secunde. Fluxul de lucru este așadar: citiți codul, verificați valorile de tensiune și temperatură în direct din portal, apoi decideți între resetarea de la distanță și o vizită la fața locului.

Dacă o resetare de la distanță șterge evenimentul, acesta rămâne înregistrat pentru înregistrările de garanție și asigurări. Dacă nu, codul îi spune tehnicianului ce sertar să deschidă; Cele mai multe remedieri mecanice sunt schimbarea conectorului sau înlocuirea unui modul, ambele fezabile cu o cheie de 13 mm și un modul de rezervă.

Severitatea alarmei este evaluată în platformă: evenimentele informaționale se înregistrează în liniște, în timp ce alarmele de izolație și supratemperatura pistolului declanșează un SMS sau un e-mail către inginerul de serviciu. În acest fel, o problemă în tura de noapte primește o decizie de dimineață în loc de o descoperire după-amiaza.

Certificari în dosar și testele din spatele lor

Certificatele CE, CB, TÜV, UL și CCC pentru acest model sunt disponibile ca copii la cerere.

Cele 13 funcții de siguranță se încadrează în conformitate cu EN IEC 61851-1:2019 și 61851-23:2014.

Fiecare lot rulează o ardere de 48 de ore la o temperatură ambientală de 40°C, cu puterea, eficiența și comunicațiile înregistrate.

Un dulap de mostre din fiecare lot trece prin camera de pulverizare cu sare de 96 de ore.

Fiecare declanșare de protecție este testată funcțional din fabrică, nu doar documentată.

Verificările cu potențial ridicat (hipot) și continuitatea legăturii sunt repetate pe unitățile finite, iar rezultatele sunt atașate la înregistrarea serială.

În interiorul construcției: opt pași de la tablă la ladă

Perforarea CNC, îndoirea și tăierea cu laser a carcasei, apoi sudarea și acoperirea cu pulbere.

O probă de lot intră în camera de pulverizare cu sare de 96 de ore în timp ce producția continuă.

Etapele de intrare AC și modulele de alimentare DC sunt construite pe linii separate și niciodată amestecate.

Inspecție de intrare pe module SiC, conectori, plăci RFID și terminalul cardului.

Cablaj cu terminale controlate de cuplu și o trecere vizuală QC pe fiecare îmbinare.

48 de ore de ardere la 40°C ieșire de înregistrare, eficiență și stabilitate a comunicațiilor.

Test de funcționare pentru fiecare declanșare de protecție, inclusiv o alarmă de izolație forțată.

Ambalare, paletizare și reportaj foto înainte de expediere cu numere de serie.

Ghid de dimensionare: Când acest dulap de 180 kW nu este pentru tine

Dacă site-ul dvs. servește doar mașini de 400 V în sesiuni de 30 de minute, 180 kW este mai multă mașină decât justifică traficul; o unitate de 120 kW la un capital mai mic elimină aceeași coadă. Și dacă aveți nevoie de reîncărcări în mai puțin de 30 de minute pentru camioanele de 800 V, aceasta este și alegerea greșită - volumul de lucru necesită răcire cu lichid.

AF-DC-180-Y-B-O-4-H se potrivește locațiilor cu un transformator de 160-250 kVA disponibil și economia determinată de timpul de funcționare mai degrabă decât de puterea generală. Dacă respectarea rețelei sau metodele de plată sunt principala ta îngrijorare, modelele noastre de 80 kW și 60 kW au aceeași platformă de cabinet.

Cumpărați mașina pe care transformatorul dvs. poate alimenta efectiv. O unitate de 180 kW pe o rețea slabă care nu livrează niciodată mai mult de 100 kW este o insignă, nu o afacere.

De ce operatorii comandă direct din fabrică

Comenzi de probă acceptate de la 1 unitate pentru piețe noi; prețul containerelor pentru peste 10 unități.

Stocurile pleacă în 15-20 de zile lucrătoare; Variantele OEM adaugă aproximativ 7-10 zile.

Cererile de garanție ajung la producător, nu printr-un lanț de distribuitori.

Prețul modulelor de rezervă este convenit la achiziție, astfel încât costurile de reparație sunt cunoscute în avans.

Asistență de la distanță vorbitoare de engleză cu acces la platforma dumneavoastră OCPP în timpul punerii în funcțiune.

Documente de ambalare, încărcare și expediere

Dulapul este livrat vertical într-o ladă de placaj de aproximativ 1720 × 850 × 660 mm, cu blocuri de colț din spumă și un sac de umiditate. Ochiurile de ridicare de pe cadru permit unui stivuitor sau macara să miște întreaga unitate fără a o înclina.

Planurile de încărcare sunt calculate din dimensiunile lăzii per comandă; patru dulapuri pe container de 40 de picioare este un plan standard tipic, înclinat la șinele de fixare.

Lista de ambalare la export, factura comercială și certificatele însoțesc expedierea; Copiile certificatelor originale sunt expediate separat.

Post-vânzare: MTTR, kituri de rezervă și termenul de 2 ani

Garanția standard de doi ani acoperă modulele de alimentare, controlerul, HMI, conectorii și terminalul cardului; consumabilele precum cablurile sunt acoperite împotriva defectelor de fabricație.

Piese de schimb recomandate pentru un amplasament nesupravegheat: un modul de alimentare și o placă de control pentru fiecare patru dulapuri, livrate odată cu comanda.

Timpi tipici de rezoluție: resetarea de la distanță aproximativ 15 minute, schimbarea conectorilor aproximativ 30, înlocuirea modulelor aproximativ 45.

Tehnicienii se pot alătura unei sesiuni OCPP live cu platforma dumneavoastră în timpul diagnosticării.

Actualizările de firmware sunt transmise prin rețea, astfel încât remediile ajung fără o vizită.

O verificare preventivă semestrială - filtre, re-verificare cuplului, uzura conectorului - face parte din planul de întreținere recomandat.

Instalare și întreținere: greșit vs corect

Greșit: stând dulapul pe pământ gol. Dreapta: un suport de beton de 150 mm, șuruburi de ancorare și canalizare înclinată departe de uşă.

Greșit: îngropare cablurile de alimentare și de comunicații slăbite. Dreapta: conducte separate cu o frânghie de tragere pentru înlocuire ulterioară.

Greșit: ignorând verificarea trimestrială a filtrului de aer. Dreapta: curățarea sau schimbarea filtrelor înainte de sezonul cald, nu după o călătorie.

Greșit: tratarea unei alarme de izolație ca pe o avertizare blândă. Dreapta: izolați pistolul, înregistrați citirea și verificați mai întâi umiditatea conectorului.

Greșit: schimbarea unui modul în timp ce cabinetul este activ. Dreapta: blocați, confirmați LED-ul de așteptare, apoi introduceți piesa de rezervă.

Trei operatori vorbesc despre menținerea online a unităților de 180 kW

Un operator de logistică din Emiratele Arabe Unite conduce patru unități într-un depozit nesupravegheat din deșert. Praful era adevăratul inamic: alarmele de izolare apăreau de două ori pe lună în timpul verii, iar resetarea de la distanță se ocupa de majoritatea lor înainte de tura de la 6 a.m. Plângerea lui este sinceră - ecranul tactil strălucește direct în soare, așa că HMI-ul este greu de citit la prânz.

Un lanț de stații de combustibil din Kazahstan a văzut alarme de pierdere de fază la fiecare câteva săptămâni în timpul iernii. Rețeaua locală a scăzut pentru scurt timp, cabinetul a înregistrat-o, iar tendința tabloului de bord a făcut ca greșeala operatorului rețelei să fie vizibilă într-o săptămână. Nu a fost necesară nicio vizită la fața locului.

Un mall din Mexic avea alarme de temperatură a conectorilor în zilele de 40°C. Curățarea contactelor și schimbarea unui pistol uzat a rezolvat; arma de rezervă sosise cu comanda inițială, așa că reparația a durat o oră.

Întrebări frecvente: rularea unui site nesupravegheat de 180 kW

Î: Ce se întâmplă când unitatea se declanșează la 2 a.m.?

R: Defecțiunea este înregistrată și transmisă platformei dvs. prin OCPP; o resetare de la distanță din portal recuperează majoritatea evenimentelor.

Î: Cum citesc un cod de eroare?

R: Pe ecranul de 7 inchi în jurnalul de evenimente sau în platforma dvs.; fiecare cod se mapează la o secțiune a manualului de service, iar valorile live sunt afișate lângă cod.

Î: Ce MTTR ar trebui să plănuiesc?

R: Aproximativ 15 minute pentru resetări de la distanță și 45 de minute pentru un schimb de module la fața locului.

Î: Alarmele de izolație au întotdeauna nevoie de un tehnician?

R: Nu. Verificați mai întâi umiditatea și murdăria conectorului; cel mai clar după curățare și o resetare. Numai alarmele persistente sau repetate au nevoie de o vizită.

Î: Poate o persoană să înlocuiască un modul de alimentare?

A: Da. Modulul în stil sertar iese afară după oprire; manualul îl acoperă în aproximativ două pagini.

Î: Ce piese de schimb ar trebui să țin?

R: Un modul de alimentare și o placă de control pentru fiecare patru dulapuri este recomandarea noastră obișnuită.

Î: Garanția acoperă daune cauzate de fulgere?

R: Evenimentele de supratensiune sunt inspectate de la caz la caz; descărcătoarele de supratensiune înlocuibile sunt piese standard de câmp.

Î: Se poate încărca cel de 180 kW fără internet?

A: Da. Încărcarea continuă offline, iar tranzacțiile sunt stocate și transmise când linkul revine.
