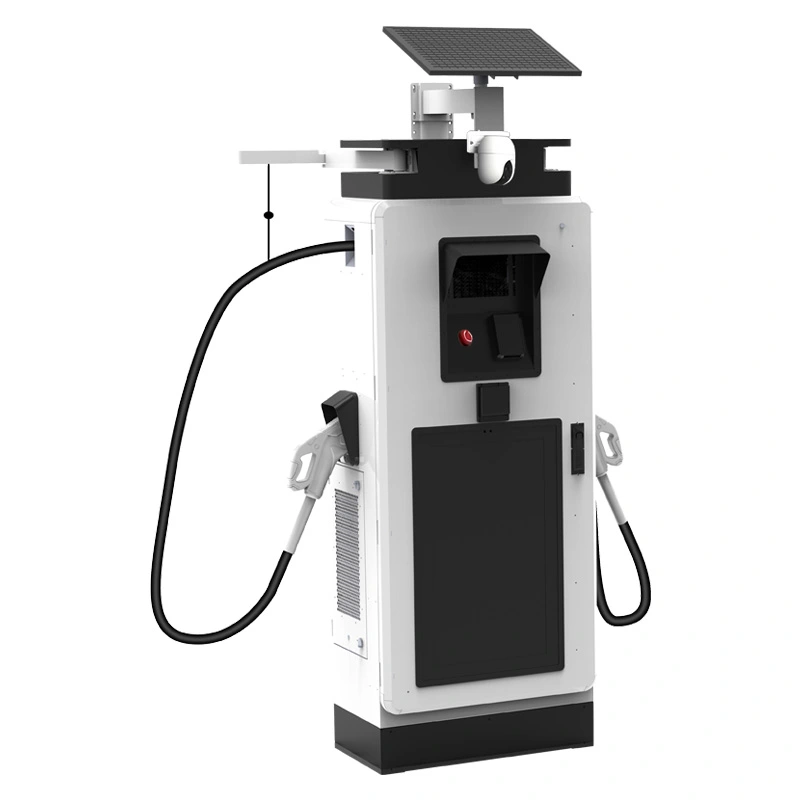

Încărcător comercial DC EV de 120 kW cu afișaj digital pentru stații publice

Construit pentru panoul de 480 V: un încărcător de 120 kW pentru site-urile comerciale din America de Nord

Clădirile comerciale din America de Nord sunt conectate la 480V trifazat, iar un încărcător care ignoră acest fapt creează un transformator pe care nimeni nu îl bugetează. AF-DC-120-Y-B-M-4-H preia AC480V±10% la 45-65Hz direct, astfel încât majoritatea site-urilor de vânzare cu amănuntul, industriale și mixte din SUA și Canada îl pot alimenta de la panoul existent fără a adăuga un transformator coborâtor.

De asemenea, limitează zgomotul la 60 dB - cu aproximativ 5 dB sub dulapurile de curent continuu obișnuite - ceea ce contează la liniile de proprietate, loturile adiacente apartamentelor și cartierele comerciale care rulează toată noaptea. Ecranul de 32 inchi 1920×1080 de pe fascia se ocupă de conținutul dvs. media sau de marcă, dar povestea electrică este ceea ce face ca acest model să fie diferit.

Eficiența maximă este de 95%, carcasa este IP54, iar ieșirea CCS1 acoperă 0-250A. Este o mașină de 120 kW la care este ușor de spus da la intrarea de service, iar afișajul plătește o parte din instalare în timp.

De ce o intrare de 480 V și un plafon de 60 dB contează la linia proprietății

Fără transformator coborâtor: serviciul de 480 V alimentează unitatea direct, economisind costuri, spațiu pe podea și pierderile unei etape suplimentare de conversie.

Intrarea cu frecvență largă de 45-65 Hz tolerează rețelele de utilități mai slabe și puterea generatorului în timpul fazelor de construcție, ceea ce reprezintă un avantaj real pe șantierele cu alimentare instabilă.

Un plafon de 60 dB – aproximativ la nivelul unei conversații normale – îi menține confortabil pe vecini și pe personalul din tura de noapte.

Viteza ventilatorului urmează încărcarea și temperatura în loc să funcționeze la explozie maximă de la plug-in, ceea ce reduce atât zgomotul, cât și energia risipită pe un ciclu de 24 de ore.

Reducerea termică protejează componentele electronice în condiții de căldură de 50°C, în timp ce ratingul de 120kW se menține sincer în condiții normale.

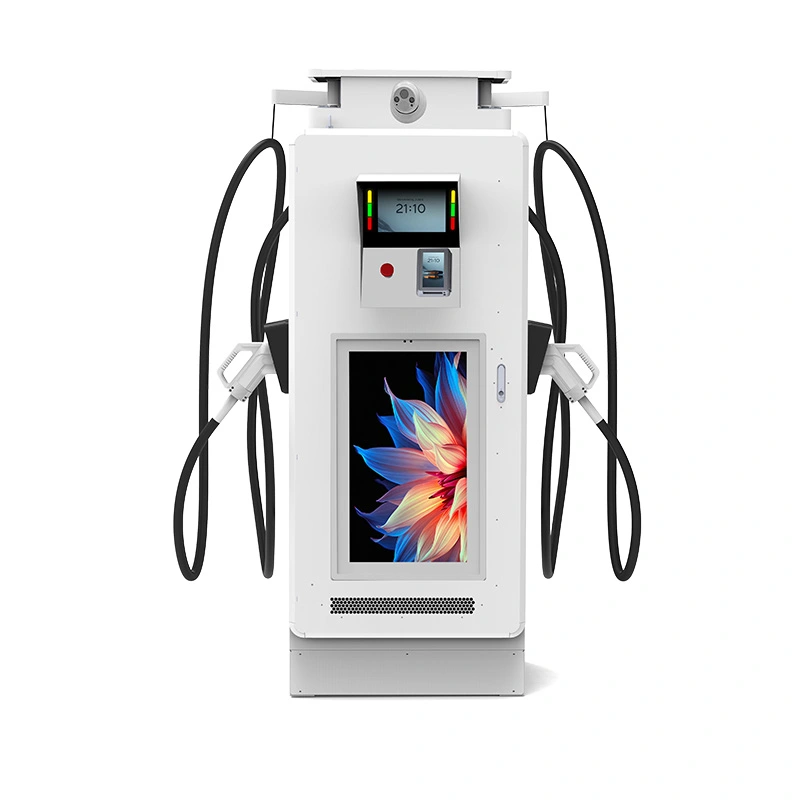

Ecranul de 32 de inchi încă își face treaba media - reclame, informații despre post sau bucla de brand - prin același portal de conținut la distanță.

Specificatii tehnice

Specificațiile din fabrică ale AF-DC-120-Y-B-M-4-H exact așa cum au fost expediate.

Site-uri care au nevoie atât de vizibilitate puternică, cât și de nopți liniștite

Dezvoltari cu utilizare mixtă: vânzare cu amănuntul la nivelul străzii cu apartamente deasupra — încărcătorul funcționează toată noaptea fără a declanșa plângeri de zgomot.

Lanțuri de vânzări cu amănuntul din SUA și Canada: panourile de 480V sunt deja la fața locului, așa că unitatea trece la serviciul existent.

Garaje pentru birouri și hotel: ședințe de 20–40 de minute la 120 kW întoarce tarabele pe parcursul zilei de lucru.

Loturi municipale din apropierea blocurilor rezidențiale: ecranul estompat și tavanul de 60 dB mențin site-ul prietenos cu vecinii chiar și în sesiunile peste noapte.

Depouri de flote pe servicii industriale 480V: un panou alimentează încărcătoarele și echipamentele existente ale magazinului.

Centre de convenții și locații pentru evenimente: afișajul transmite mesaje ale sponsorilor în timpul spectacolelor, iar 120 kW întoarce mașinile între sesiuni.

Cum convertește mașina 480V în DC - fără zumzet

Etapa de intrare rectifică AC480V trifazat pe o magistrală DC intermediară, apoi convertoarele de înaltă frecvență reduc puterea la tensiunea cerută de vehicul. Modulele de comutare cu bandă largă sunt motivul pentru care unitatea deține o eficiență maximă de 95% la această tensiune de intrare, ceea ce este mai greu decât pare - tensiunile de intrare mai mari îngustează marjele de comutare.

Povestea zgomotului este despre răcire, nu despre conversie. Ventilatoarele sunt controlate la temperatură și funcționează cu viteză parțială de cele mai multe ori; numai sarcinile grele susținute le împing spre turația maximă. Aceasta este diferența practică dintre o unitate de 60 dB și dulapurile de 65 dB comune în această clasă.

OCPP 1.6/2.0 transportă date de sesiune, diagnostice de la distanță și actualizări de firmware, în timp ce afișajul rulează propriul flux de conținut. Ambele sisteme raportează într-o singură înregistrare a stației din backend.

Testare care susține afirmația de 60 dB și marcajele de siguranță electrică

Presiunea acustică este măsurată la 1 metru de dulap sub sarcină maximă și înregistrată în raportul de testare unitară, astfel încât cifra de 60 dB este verificabilă, nu o ghicire de broșură.

Omologarea de tip CE și TUV acoperă întreaga unitate; Rapoartele electrice UL și CB sunt disponibile pentru fișierele de export.

Testare cu pulverizare de sare de 96 de ore pe carcasă și etanșările cadrului afișajului.

Teste de izolație și supratensiune pe treapta de intrare AC480V pe toată banda de 45-65 Hz.

O ardere completă de 48 de ore înregistrează zgomotul, temperatura și citirile electrice în raport cu numărul de serie.

Modulele sunt evaluate de la -30°C la +55°C; unitatea completă este specificată pentru -25°C până la +50°C.

De la bobină la cutie: realizarea unui dulap gata pentru 480 V

Pasul 1. Bobinele de oțel sunt tăiate cu laser și sudate cu robot pe liniile FANUC.

Pasul 2. Presa frana TRUMPF formeaza panourile; urmeaza stratul de pudra si cura.

Pasul 3. Etapa de intrare de 480 V — contactoare și descărcătoare de supratensiune — este conectată la linia AC cu control al cuplului.

Pasul 4. Modulele redresoare și subansamblul afișajului sunt montate pe linia DC.

Pasul 5. Ansamblul de răcire, ventilatoare, conducte și senzori de temperatură este instalat și sigilat.

Pasul 6. Testarea la sarcină completă la 120 kW înregistrează eficiența, factorul de putere și zgomotul pe unitate.

Pasul 7. O ardere de 48 de ore cicluri sesiunile de încărcare și redarea pe ecran împreună.

Pasul 8. Inspecție finală și ambalare; fabrica a livrat peste un milion de unități până în 2024.

Potrivirea unității de afișare de 120 kW la intrarea dvs. de service

Specificați această unitate atunci când site-ul dvs. se află în America de Nord cu un serviciu comercial de 480 V sau pe orice piață care rulează 480 V trifazat. 120 kW este o clasă de mijloc practică: o încărcare completă pentru majoritatea vehiculelor electrice pentru pasageri în 25-45 de minute, fără nevoile de alimentare ale dulapurilor de peste 160 kW. De asemenea, vă oferă un al doilea flux de venituri prin ecran, fără a complica instalarea electrică.

Nu-l cumpărați pentru un site cu doar serviciu de 208V sau 230/400V. Această variantă de intrare este fixată la 480V, iar adăugarea unui transformator învinge întregul punct - cereți-ne varianta de 380V dacă aceasta este rețeaua dvs.

Și dacă site-ul are dormitoare direct deasupra curții, bugetul realist: chiar și 60 dB se aude în interior pe timp de noapte. Planificați o barieră de sunet sau un program nocturn de limitare a energiei înainte ca vecinii să depună prima plângere.

Ce oferă AMPPAL, nu distribuitorii locali

Prețuri directe din fabrică de la Yueqing, cu certificate CE, TUV, UL și CB în pachetul de oferte.

livrare 15–20 zile lucrătoare după aprobarea desenului; MOQ dintr-un container.

OEM/ODM: marca dvs. pe dulap și pe ecranul de pornire.

Operăm noi înșine peste 200 de stații, astfel încât feedback-ul de inginerie din câmp se reîntoarce în proiect.

O garanție de 2 ani cu panouri și module de rezervă livrate încrucișat în termen de 5 zile lucrătoare.

Ambalarea și livrarea unei unități de 120 kW pentru un șantier din SUA

Dulapul se livrează în poziție verticală într-o ladă cu cadru de oțel dimensionat pentru corpul de 1800 × 750 × 690 mm. Ecranul este acoperit cu spumă și placaj, iar ansamblul CCS1 merge într-o cutie interioară căptușită.

Lăzile au buzunare pentru furci și patru puncte de ridicare; planul de cutii iese cu cotația, astfel încât expeditorul dvs. de marfă să poată planifica camionul de la un port la altul. Unitatea se deplasează în poziție verticală în orice moment, ceea ce păstrează intacte barele interioare și sigiliul afișajului.

Termenii sunt FOB Ningbo sau CIF către un port din SUA sau Canada. Factura, lista de ambalare, conosamentul, certificatul de origine și rapoartele de testare sunt emise în termen de 3 zile lucrătoare de la încărcare.

Garanție, piese de schimb și asistență după aterizarea unității

Garanție standard de 2 ani care acoperă module, controler, afișaj și răcire.

Module și panouri de rezervă de alimentare în stoc; Schimb între nave în termen de 5 zile lucrătoare.

Diagnosticare OCPP de la distanță pentru defecțiuni, firmware și comportamentul ventilatorului.

Asistență pentru punerea în funcțiune prin apel video pentru instalatorii începători.

O listă de verificare trimestrială de întreținere care acoperă filtrele, ventilatoarele și verificările cuplului.

Note de instalare pentru locații de 480 V și cartiere cu utilizare mixtă

Greșit: alimentarea unității de la un panou de 208V și așteptarea puterii maxime. Dreapta: furnizați AC480V±10% trifazat la intrarea de serviciu.

Greșit: presupunând că unitatea are doar 50 Hz. Dreapta: acceptă 45-65 Hz, dar confirmați frecvența locală de pe plăcuța de identificare înainte de alimentare.

Greșit: așezați dulapul pe un perete cu ventilatoarele îndreptate spre un colț. Dreapta: păstrați spațiul indicat în manualul de instalare, astfel încât controlul ventilatorului să funcționeze așa cum este proiectat.

Greșit: forțarea ventilatoarelor la viteză mare după o zi fierbinte. Dreapta: lăsați controlerul să le reducă; viteza forțată doar irosește putere și adaugă zgomot.

Greșit: ignorarea echilibrului de fază pe un serviciu partajat. Dreapta: cereți unui electrician să verifice încărcarea în cele trei faze înainte de punere în funcțiune.

Feedback de la operatori cărora le pasă de decibeli

Un antreprenor din Houston, Texas, SUA a instalat două unități într-o piață de vânzare cu amănuntul la începutul anului 2025. Principala grijă a administratorului proprietății a fost zgomotul de la blocul de alături; după trei luni, singura plângere înregistrată a fost luminozitatea ecranului la ora 23:00, pe care programul de noapte a fixat-o în aceeași săptămână. Partea de încărcare nu a mai avut nevoie de un apel de service de atunci.

Proprietarul unui centru comercial din Toronto, Canada alimentează unitățile de la panoul de 480 V al mall-ului și a economisit complet costul transformatorului. Electricianul a confirmat încărcarea fază la punerea în funcțiune; Singura lor nemulțumire este că șablonul de afișare a durat ceva timp pentru a învăța, în timp ce partea de încărcare a funcționat curat timp de opt luni.

Un dezvoltator din Seattle, SUA a plasat o unitate într-un garaj cu utilizare mixtă, unde chiriașul de vânzare cu amănuntul dorea ecranul publicitar. Chiriașul raportează că plafonul de 60 dB a fost susținut în studiul lor de zgomot și acum planifică unități pentru încă două proprietăți; mica plângere este că cablul CCS1 se simte mai rigid în timpul iernii frig decât era de așteptat, ceea ce este o chestiune de manșă a cablului, nu o defecțiune a încărcătorului.

Întrebări frecvente: Intrare de 480 V, limite de zgomot și ieșire de 120 kW

Î: Această unitate poate funcționa cu o putere europeană de 380 V?

R: Nu, această variantă este fixată la AC480V±10%. Solicitați versiunea de 380V dacă rețeaua dvs. este de 230/400V.

Î: Cât de tare este de fapt 60dB?

R: Despre nivelul unei conversații normale, măsurat la 1 metru de dulap sub sarcină maximă.

Î: Zgomotul se înrăutățește noaptea?

R: Numai dacă sarcina și căldura o cer; viteza ventilatorului urmează temperaturii, nu ceasului.

Î: Ce dimensiune de alimentare are nevoie pentru o unitate de 120 kW la 480 V?

R: Aproximativ 150A pe fază la sarcină maximă înainte de marjă; inginerul dvs. ar trebui să dimensioneze întrerupătorul cu spațiu liber pentru aprindere și adăugiri viitoare.

Î: Ecranul de 32 de inchi sporește zgomotul?

R: Nu, panoul este răcit pasiv și complet silentios la orice oră.

Î: Este necesar un transformator?

R: Nu dacă site-ul dvs. are 480V trifazat; unitatea este proiectată să se conecteze direct la un astfel de serviciu.

Î: Ce acoperă garanția?

R: 2 ani standard, care acoperă treapta de putere, afișajul și sistemul de răcire.

Î: Îl putem instala în Canada?

R: Da, 480V este standard acolo, iar documentele de certificare sunt livrate împreună cu unitatea.
