Încărcător portabil AC EV de 3,5 kW pentru uz rezidențial

Izolație la intemperii care supraviețuiește unui furtun

Cea mai rapidă modalitate de a verifica onestitatea unui încărcător în aer liber este să citiți a doua cifră a acestuia. IP54 înseamnă o stropire; IP65 înseamnă un furtun. Această unitate de perete este al doilea tip.

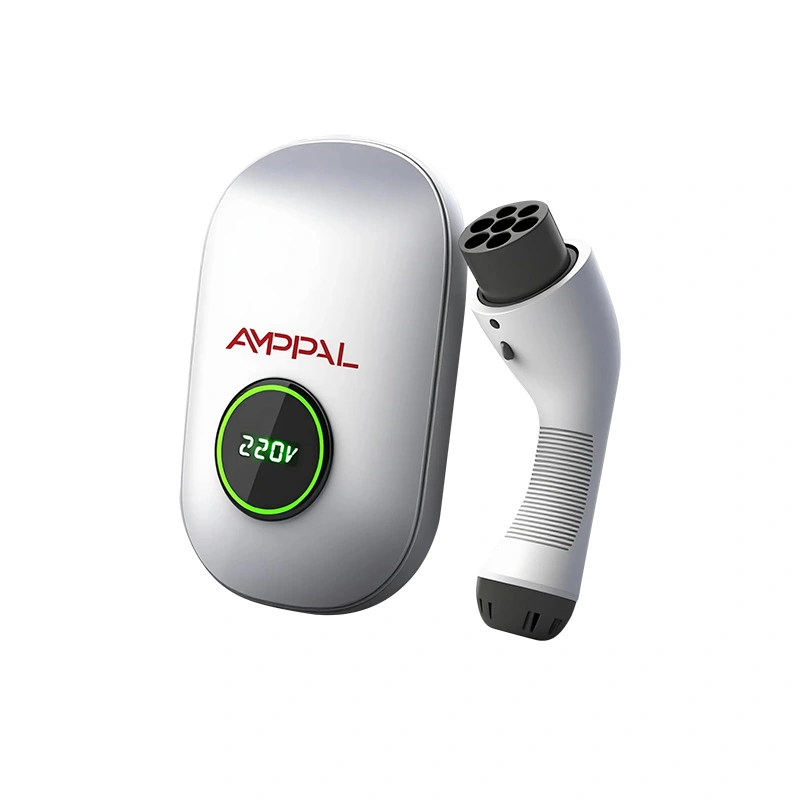

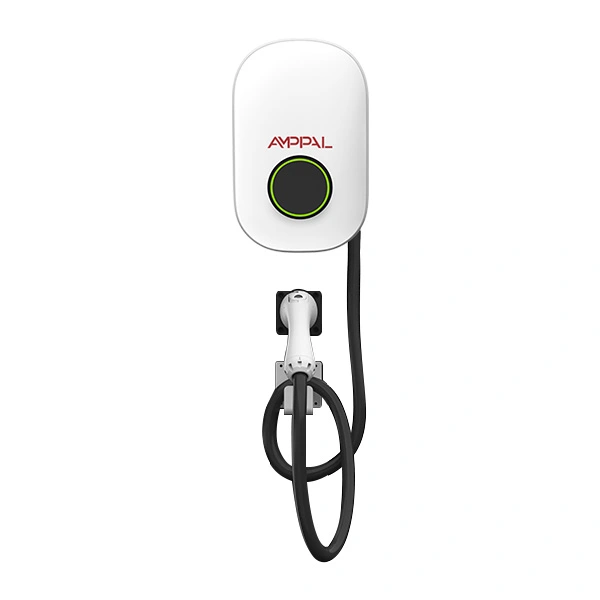

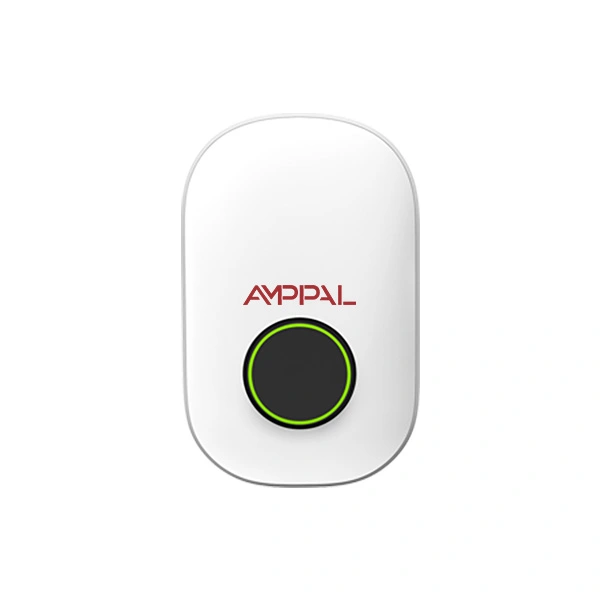

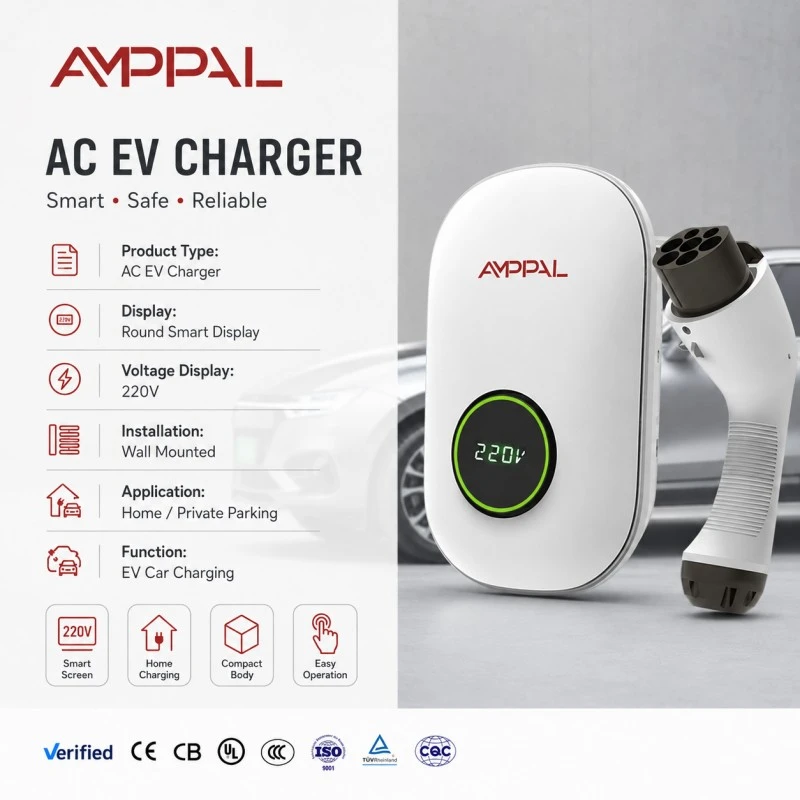

Încărcătorul portabil AC EV AMPPAL de 3,5 kW pentru uz rezidențial (AF-AC-3.5-B-A-O-1/2-SF) este o cutie de perete cu carcasă din plastic de 304 x 191 x 95 mm cu o priză de tip 2, evaluată la 16 A pe 220 VAC monofazat. Se conectează prin Bluetooth, WiFi și aplicația AMPPAL și are un rating IP65 cu o gamă de lucru de la -30°C la +50°C.

L-am construit pentru locurile în care un încărcător normal nu supraviețuiește: aer sărat, furtuni de praf, ploi musonice și spălatorul cu presiune a echipajului de curățenie. Pulverizarea cu sare, praful de silice și mașinile de spălat cu presiune sunt cele trei ucigașe; această locuință este construită în jurul tuturor trei.

Nu există niciun ecran tactil de șters și nicio tastatură care să corodeze; interfața este telefonul tău. Îndepărtarea acelor părți este deliberată: mai puține deschideri în carcasă, mai puține lucruri pe care aerul sărat să le atace.

Cinci moduri în care IP65 modifică încărcarea în aer liber

Etanșarea la praf este diferită de rezistentă la praf: 6 înseamnă că nu pătrund particule, chiar și într-o carieră sau un șantier deșert.

Jeturile de apă sunt permise: puteți arunca unitatea în timpul curățării, ceea ce este exact modul în care mor majoritatea încărcătoarelor de exterior.

Carcasa etanșă ridică din umeri climele predispuse la condens; garnitura este comprimată uniform de modelul șuruburilor capacului frontal.

Gama de la -30°C la +50°C acoperă iernile nordice și verile din Golf fără încălzitor sau ventilator.

Carcasa din plastic nu înseamnă căi de rugină: fără margini metalice goale, fără știfturi de balamale corozive și un corp suficient de ușor pentru instalarea unei singure persoane.

Un lucru mai puțin de eșuat: fără cititor de carduri și fără tastatură înseamnă mai puține deschideri în carcasă și mai puține părți pentru ca aerul sărat să atace.

Specificatii tehnice

Medii pentru care a fost construită această unitate

Case de coastă și căsuțe în care stropii de sare se depun pe tot ce se află la 500 de metri de apă.

Cabine de șantier și magazii de scule în regiunile prăfuite, unde praful fin se măcina în conectori mai mici.

Clime musonice: suportul de perete și priza orientată în jos vărsă apă înainte ca aceasta să se poată acumula.

Anexe fermă și grajduri cu umiditate ridicată și rutine regulate de spălare.

Regiunile reci în care iernile de -30°C distrug electronicele mai ieftine; unitatea este evaluată pentru întreaga gamă.

Configurații temporare și de închiriere: ușoare, montate pe perete și ușor de mutat între site-uri.

Pereți de garaj și carport unde condensul se scurge toată noaptea; placa etanșă ridică din umeri de la umiditate.

Închiriere de proprietăți de vacanță în care oaspeții au nevoie de echipament; o unitate care supraviețuiește unei furtunuri supraviețuiește majorității oaspeților.

Ce se întâmplă înăuntru când plouă

Apa se întâlnește mai întâi cu capacul frontal. Garnitura IP65 se află în spatele capacului, iar presetupă etanșează punctul de intrare; nu există fantă de ventilație pentru ca ploaie să fie exploatată, deoarece unitatea este răcită prin convecție prin suprafața incintei.

Priza de tip 2 are propriul capac. Când o mașină este conectată la priză, conectorul în sine poartă izolația la intemperii; când este inactiv, capacul ține ploaia și praful departe de contacte.

Ce nu înseamnă IP65: scufundare. Evaluarea acoperă jeturile și ploaia, nu bălțile, așa că montați unitatea cu priza înclinată în jos și mențineți baza deasupra nivelului de inundație. Pe locurile cu ploaie laterală, priza încastrată și capacul cu profil redus oferă apei un drum mai lung înainte de a ajunge la contacte.

Comportamentul la rece merită și el o linie: volumul sigilat respiră puțin, astfel încât umiditatea este blocată la articulații, mai degrabă decât gestionată de orificii de aerisire. În ciclurile extreme de îngheț-dezgheț recomandăm totuși montarea sub streașină, care nu costă nimic și înlătură ultima îndoială.

Testarea în spatele ratingului IP65

Probele de lot rulează testarea cu jet de apă IPX5 conform IEC 60529: o duză de 6,3 mm la 12,5 litri pe minut, pulverizată din toate unghiurile timp de trei minute.

Funcționarea camerei de praf verifică că nu pătrunde după opt ore conform procedurii IP6X.

100% dintre unități trec verificări de continuitate a dielectricului hi-pot și a continuității pământului.

Ciclu termic de la -30°C la +70°C conform IEC 60068, plus pulverizare de sare de 96 de ore pe unitățile prelevate.

48 de ore de ardere la sarcină completă cu carcasa sigilată, în timp ce temperatura internă este înregistrată.

Componente conforme cu RoHS/REACH conform ISO 9001:2015; CE conform directivelor de joasă tensiune și EMC.

Numărul de serie al fiecărei unități este legat de înregistrările sale de testare, astfel încât un certificat de lot poate fi urmărit până la o anumită zi de producție.

Cum este realizată carcasa: opt pași

Turnare: carcasa este turnată prin injecție, cu canelura pentru garnitură și punctele de montare proiectate în instrument.

Asezarea garniturii: etanșarea IP65 este montată și verificată sub iluminare de fundal pentru un cordon continuu.

PCBA: placa de alimentare, modulul Bluetooth/WiFi și contorizarea sunt populate pe linia SMT.

Acoperire de protecție: placa de bază primește un strat subțire de conformitate înainte de asamblarea finală.

Ansamblul prizei și presetupei, strâns la specificațiile care fac etanșarea să funcționeze.

Verificarea încărcării firmware-ului și a împerecherii aplicațiilor.

Eșantionarea IP: unitățile din fiecare lot merg la instalația cu jet de apă.

Hi-pot, QC vizual și ambalare; comenzile standard sunt expediate în 15-20 de zile lucrătoare.

Instrumentul potrivit, locul potrivit: alegerea 3,5 kW

3,5 kW este o încărcare lentă și constantă: aproximativ 15-17 km de autonomie pe oră pentru un vehicul electric obișnuit și o reîncărcare completă peste noapte pentru majoritatea navetiștilor. Alegeți-l când mașina parchează ore în șir și circuitul este un circuit obișnuit de priză de 16A.

Nu o alegeți atunci când aveți nevoie de răspuns. O flotă de taxiuri care circulă la fiecare două ore are nevoie de 7kW sau 11kW, iar un depozit cu serviciu trifazat nu ar trebui să ruleze cutii de 3,5kW. Acesta este un instrument de uz casnic și comercial ușor, nu o mașină de producție.

Unde câștigă cu adevărat: expunerea în aer liber decide, nu puterea. Dacă locația este de coastă, prăfuită sau înghețată, carcasa IP65 se justifică chiar și la o putere modestă.

Compararea cu o unitate monofazată de 7 kW? Cel de 3,5 kW consumă 16 A și cel de 7 kW consumă 32 A; multe case și căsuțe mai vechi au un circuit de 16A, dar nu unul de 32A. Atunci când cablarea dictează alegerea, 3,5 kW evită complet o recablare.

De ce cumpărătorii preferă unitățile exterioare AMPPAL

IP65 este testat, nu se presupune: rezultatele cu jet de apă și camera de praf sunt disponibile per lot.

Control local prin Bluetooth și WiFi cu aplicația AMPPAL; nu este nevoie de cont cloud pentru a începe o sesiune.

Carcasă compactă de 304 x 191 x 95 mm și montare pe perete pentru o singură persoană.

Certificare CE, garanție standard de 2 ani, termen de livrare 15-20 zile lucrătoare, MOQ 1 unitate.

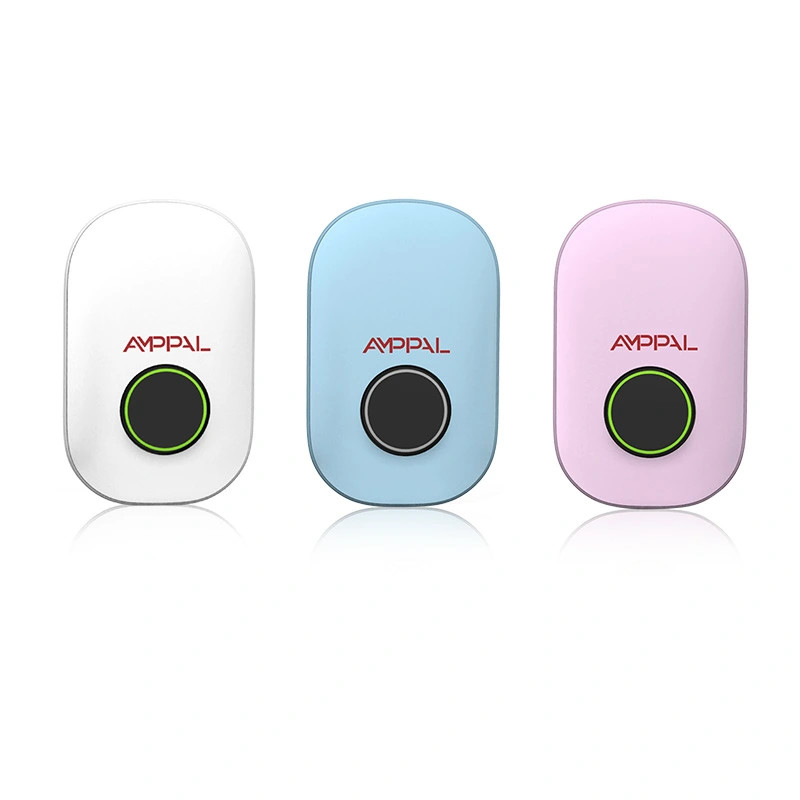

OEM/ODM: logo-ul, culoarea carcasei și brandingul aplicației personalizate; exportă în peste 40 de țări din 2014.

Piese de schimb prietenoase cu stocul: garnitura, capacul prizei și ansamblurile de cabluri sunt singurele consumabile, astfel încât un distribuitor poate ține un kit mic și poate acoperi întreaga bază instalată.

Detalii de ambalare și livrare

Fiecare unitate este livrată într-o cutie gata de vânzare cu amănuntul de aproximativ 380 x 280 x 170 mm, protejată cu spumă, cu suportul de perete, șuruburi și manual; greutatea bruta este de aproximativ 3 kg.

Patruzeci de unități pe palet în două straturi; un container de 20 de picioare deține aproximativ 1.500 de unități și un 40HQ aproximativ 3.300, așa că comenzile mici și mari sunt expediate economic. Distribuitorii combină adesea acest model cu versiunile de 7kW și 11kW într-un singur container.

Cotațiile sunt FOB Ningbo sau Shanghai, EXW disponibile; factura comercială, lista de ambalare, conosamentul, certificatul de origine și declarația CE însoțesc fiecare transport.

Politica de suport și reparații

Garanție standard de 2 ani de la expediere, acoperind defectele de fabricație, inclusiv componentele electronice sigilate.

Răspuns tehnic 24 de ore din 24 cu diagnosticare video.

Piese de schimb: seturi de garnituri, capace de priză și ansambluri de cabluri prin DHL/FedEx în termen de 2 zile lucrătoare.

RMA prin fotografii și număr de serie: înlocuirea sau reparația este confirmată înainte de a returna ceva.

Garnitura este un element de uzură: înlocuiți garnitura dacă unitatea este vreodată dezasamblată și includem o garnitură proaspătă gratuită la fiecare comandă de reparație.

Reparația pe teren este posibilă în majoritatea cazurilor: capacul frontal și garnitura se desprind cu unelte standard, așa că un capac deteriorat nu înseamnă o unitate complet nouă.

Note de manipulare și curățare

Greșit: spălarea cu presiune a prizei cu capacul deschis. Dreapta: închideți capacul prizei și acoperiți un conector conectat înainte de furtun.

Greșit: montarea unității plat, astfel încât să se apuce bazine de apă pe marginea de sus. Dreapta: utilizați înclinarea suportului astfel încât fața să verse apă.

Greșit: găurirea unei intrări de cablu de câmp prin carcasă. Dreapta: utilizați glanda din fabrică; o gaură forată pe câmp este locul unde intră apa.

Greșit: lăsați unitatea la nivelul podelei într-o zonă predispusă la inundații. Dreapta: montați deasupra liniei cunoscute de inundație; IP65 este rezistent la jet, nu la scufundare.

Greșit: ignorând garnitura după ani de expunere la UV. Dreapta: inspectați sigiliul anual și înlocuiți-l dacă este fisurat; trusa costa mai putin decat diagnosticul.

Poveștile cumpărătorilor din climate dure

Un proprietar de căsuță de pe coasta norvegiană a montat una lângă o casă pentru bărci, la 200 de metri de mare. După două ierni de pulverizare cu sare, singura problemă a fost un capac rigid al prizei, pe care l-a slăbit cu spray de silicon; electronica nu s-a defectat niciodată.

Un antreprenor de construcții din Kenya păstrează patru unități pe șantier, într-o zonă de munte prăfuită. Plângerea managerului de șantier este opusul celor mai multe: unitățile sunt atât de sigilate încât nici praful nu poate scăpa, iar în zilele însorite se adună o peliculă subțire în spatele cadrului ecranului.

O tabără minieră din Chile a comandat un lot pentru locuința personalului la altitudine. Maistrul lor electric a apreciat ratingul de -30°C după o noapte la -18°C; el a văzut anterior încărcătoare mai ieftine scăzând sub -10°C.

Firul comun din aceste rapoarte: nimeni nu sună despre daunele cauzate de apă. Plângerile sunt cosmetice, un capac rigid sau o lunetă decolorată, care este exact ceea ce ar trebui să coste proprietarul un design rezistent la intemperii.

Întrebări despre încărcarea rezistentă la intemperii

Î: Chiar pot pulveriza apă direct pe unitate?

R: Da, IP65 protejează împotriva jeturilor de joasă presiune din orice direcție; mențineți capacul prizei închis în timpul furtunului.

Î: Care este diferența dintre IP54 și IP65?

R: A doua cifră: 4 rezistă la stropi, 5 rezistă la jeturi; prima cifră 6 adaugă etanșeitate la praf.

Î: Se va încărca unitatea sub punctul de îngheț?

A: Este evaluat la -30°C; managementul bateriei mașinii decide câtă putere acceptă la rece.

Î: Carcasa din plastic îngălbenește la soare?

R: Carcasa este stabilizată la UV, dar vă așteptați la o decolorare minoră a suprafeței după câțiva ani în aer liber.

Î: Ce face aplicația fără un cont cloud?

R: Asocierea Bluetooth, pornirea/oprirea și afișarea puterii live funcționează local; WiFi adaugă acces la distanță odată configurat.

Î: Ce priză și cablu sunt incluse?

A: O priză de tip 2 cu un cablu fix; CCS și CHAdeMO nu sunt oferite pe modelele AC.

Î: Poate fi instalat și în interior?

R: Da, shell-ul IP65 funcționează oriunde; utilizarea în interior lasă spațiul liber nefolosit.

Î: Care este timpul de livrare?

R: 15-20 de zile lucrătoare pentru modelele standard, MOQ 1 unitate.
