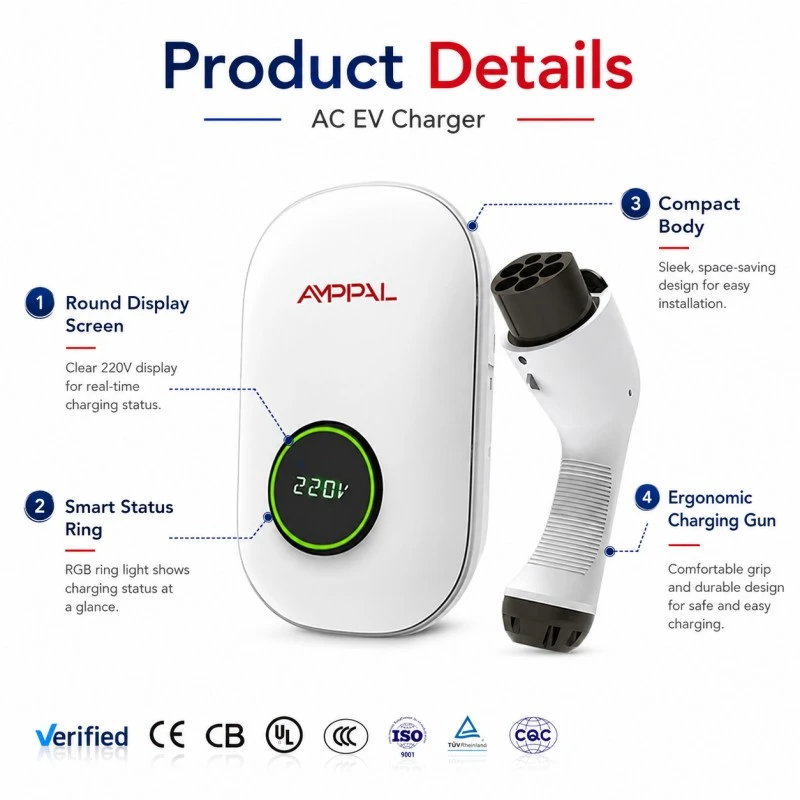

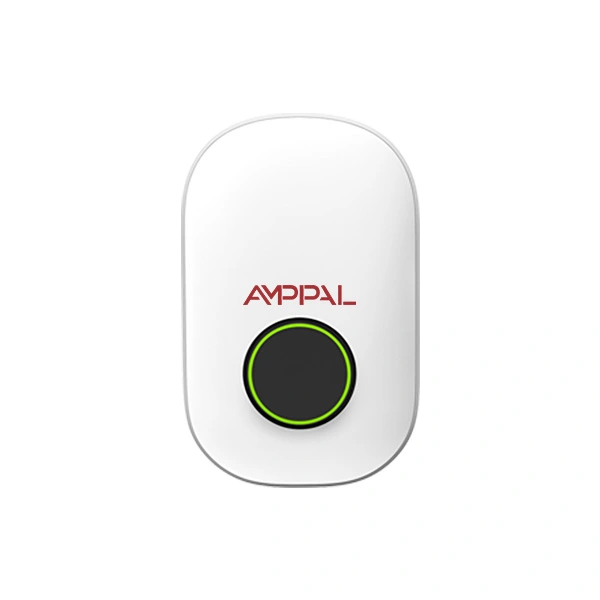

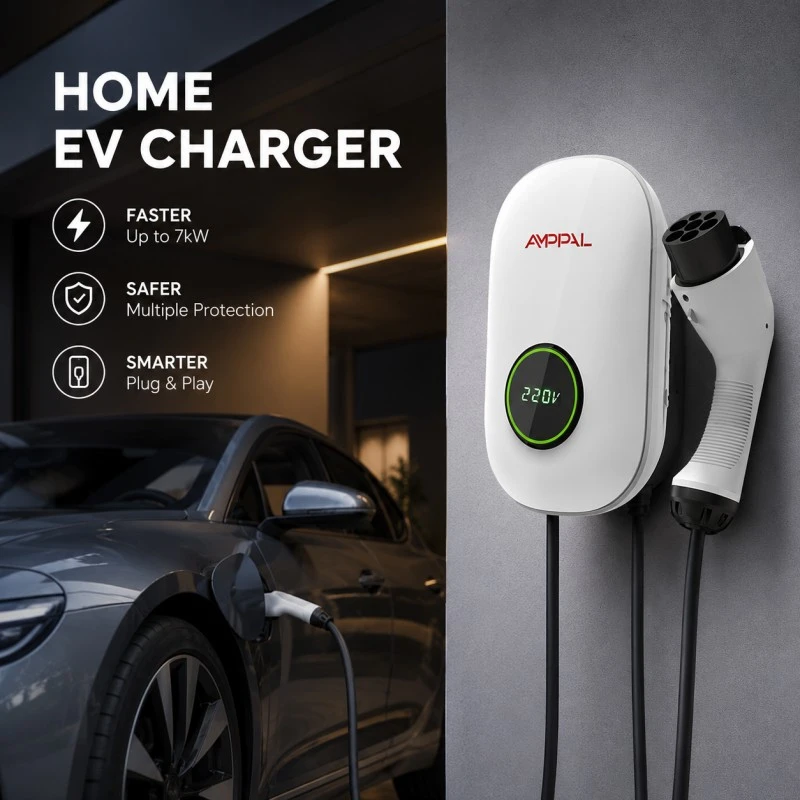

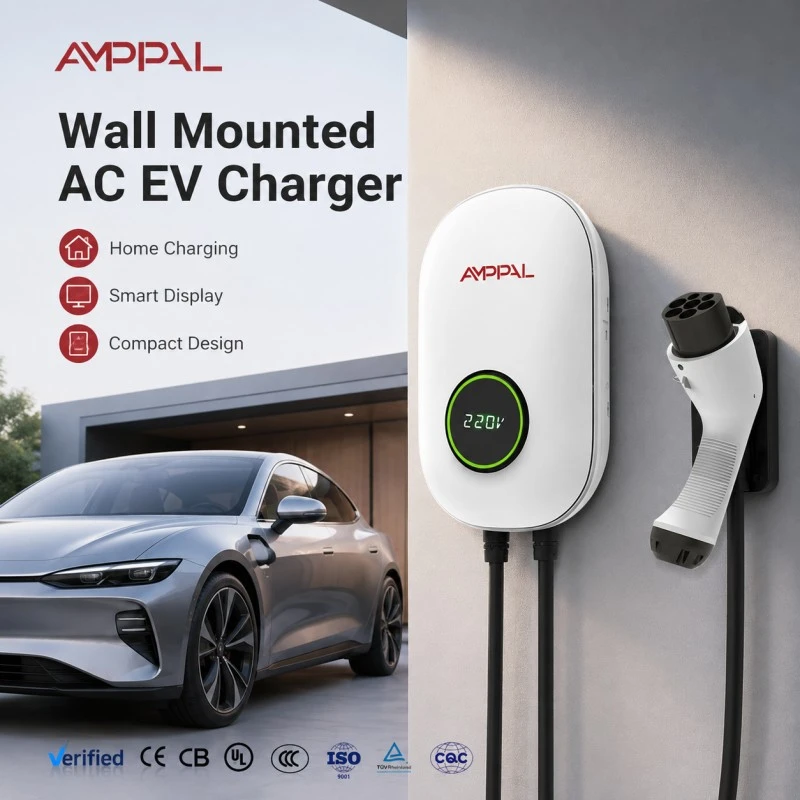

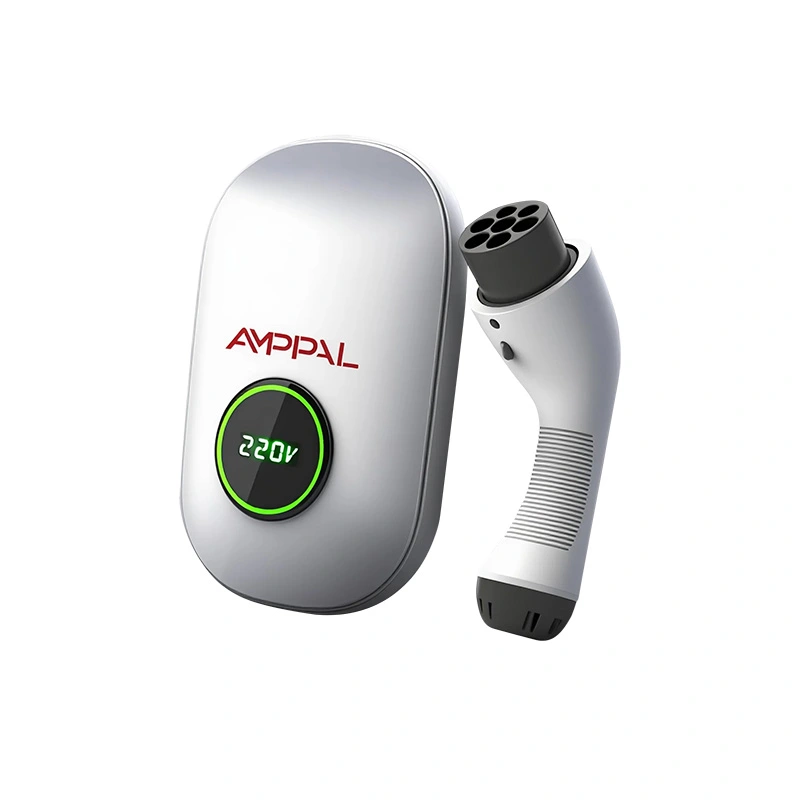

Încărcător portabil AC EV de 11 kW pentru uz rezidențial și comercial

De ce 11kW a devenit standardul european

Stocul de locuințe decide puterea încărcătorului. În Germania, Austria, țările nordice, țările Benelux și o mare parte din Europa centrală, casele sunt conectate standard cu o sursă trifazată de 400 V. Alimentați o cutie de perete de 16 A pe fiecare dintre cele trei faze și obțineți 11 kW - fără upgrade de alimentare, fără aplicații speciale.

Încărcătorul portabil AC EV de 11 kW pentru uz rezidențial și comercial există mai degrabă la 11 kW decât un număr mai rotund, dintr-un motiv practic. AF-AC-11-B-A-O-1/2-SF este dimensionat la ceea ce poate livra deja o placă de distribuție națională europeană.

Merită să fie clar despre fizică. Unsprezece kilowați nu înseamnă încărcare rapidă. Se întoarce cu o autonomie de aproximativ 50-60 km pe oră, ceea ce umple aproape orice mașină peste noapte. Dacă aveți nevoie de o baterie umplută în douăzeci de minute, aveți nevoie de DC și nicio casetă de perete AC cu orice preț nu o va face.

Ce trifazic vă cumpără peste o cutie monofazată

Aproximativ 1,6 ori rata de încărcare a unei unități monofazate de 7,4 kW, fără creștere a curentului pe fază - încă doar 16 A pe fiecare picior.

Remiză echilibrată între L1, L2 și L3. Tabloul dvs. de distribuție vede o sarcină uniformă, mai degrabă decât o fază care transportă totul, ceea ce contează dacă și vecinii încarcă.

Curentul mai mic per conductor înseamnă mai puțină căldură în cablu și terminale pe o sesiune lungă de încărcare.

Compatibil cu încărcătoarele de la bord de 11 kW montate pe majoritatea vehiculelor electrice de pe piața europeană — folosești întreaga capacitate de curent alternativ a mașinii în loc să o clasi.

Etanșare IP65 și un interval de la -30°C până la +50°C, astfel încât o iarnă nordică sau un zid neadăpostit în Alpi se încadrează în specificații.

304 × 191 × 95 mm și suficient de ușor pentru a fi montat de o persoană, în ciuda faptului că este o unitate trifazată.

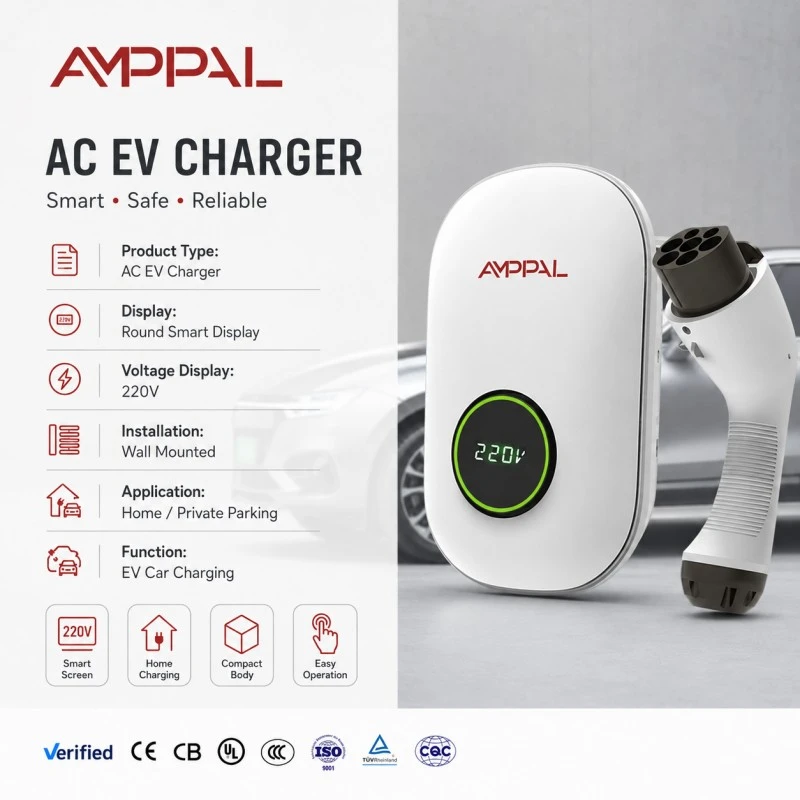

Specificatii tehnice

Case și clădiri Acest lucru se potrivește

Case unifamiliale germane, austriece și elvețiene: trifazatul este standard în unitatea de consum, astfel încât 11kW de obicei nu necesită implicarea utilității.

Proprietăți nordice cu parcare în aer liber: clasificarea la -30°C și mânerul corpului IP65 pentru instalare neadăpostită pe timpul iernii.

Locuințe terasate olandeze și belgiene: suficient de compacte pentru un perete lateral îngust sau un pasaj de intrare comun.

Clădiri mici de apartamente cu două sau trei unități: încărcarea trifazată echilibrată menține aprovizionarea clădirii în limite.

Mașina de companie parcata la domiciliul unui angajat: 11kW peste noapte acoperă o zi lucrătoare întreagă de conducere, iar jurnalul APP oferă o înregistrare curată pentru rambursarea cheltuielilor.

Cum unitatea gestionează alimentarea în trei faze

Cutia de perete comută AC la vehicul; conversia la DC are loc în interiorul încărcător de bord al mașinii. Ceea ce unitatea controlează de fapt este semnalul pilot — acesta îi spune mașinii cât de mult curent poate furniza instalația în siguranță, iar mașina se limitează în consecință.

Înainte ca contactorul să se închidă, unitatea verifică continuitatea pământului și confirmă că vehiculul este conectat și blocat corect. În timpul sesiunii, o etapă de detectare a curentului rezidual urmărește scurgerile de curent continuu, precum și de curent alternativ, care este cerința care prinde importurile mai ieftine vândute în Europa.

Dacă o fază se întrerupe - nu este neobișnuit în cazul livrărilor rurale - unitatea detectează dezechilibrul și se oprește în loc să continue pe două etape. Această protecție este motivul pentru care o defecțiune de fază devine un eveniment înregistrat pe telefon în loc de un încărcător de bord deteriorat.

Conformitate pentru piața europeană

Conformitate CE care acoperă directivele de joasă tensiune și EMC, cu dosarul tehnic deținut pe serie de modele.

Fiecare unitate este supusă testării de rezistență dielectrică și de continuitate a pământului înainte de a fi ambalată - aceasta este testare 100%, nu eșantionare în lot.

Verificare IP65 prin jet de apă, nu doar prin pulverizare. A doua cifră este ceea ce separă acest lucru de unitățile IP54 care domină partea bugetară a pieței.

Ciclul termic între -30°C și +70°C pe mostrele de producție, reflectând extremele de depozitare și funcționare ale instalațiilor din nordul Europei.

Protecția împotriva curentului rezidual a fost testată atât pentru detectarea defecțiunilor de curent alternativ, cât și de 6mA CC, potrivit cu ceea ce instalatorii europeni trebuie să verifice la punerea în funcțiune.

Fișa de testare cu numărul de serie însoțește fiecare unitate, ceea ce simplifică lucrurile dacă un inspector de construcții cere dovezi.

Ruta de fabricație

1. Admisia componentelor — contactori, module RCD, controlere și carcase verificate conform specificațiilor înainte de a intra în stoc.

2. Turnarea și inspecția carcasei — carcasa din policarbonat este verificată pentru planeitatea feței de etanșare, deoarece IP65 depinde de acesta.

3. Montarea garniturii — garniturile sunt așezate și verificate mai degrabă decât pur și simplu aruncate pe loc.

4. Ansamblu electronică - controler, contactor și etapă RCD montate pe linia noastră AC; cuplul terminalului este înregistrat.

5. Încărcarea firmware-ului și calibrarea semnalului pilot față de un simulator de vehicul de referință.

6. Testarea siguranței electrice — rigiditate dielectrică, rezistență de izolație, continuitate la pământ, verificare declanșare RCD.

7. Test cu jet de apă IP65 pe unitățile prelevate din fiecare lot, cu carcasa deschisă ulterior pentru a confirma un interior uscat.

8. Înmuiere funcțională, ambalare în cutii de carton pregătite pentru vânzarea cu amănuntul și paletizare pentru export.

Ar trebui să cumpărați 11 kW sau 7,4 kW?

Verifică două lucruri înainte de a te decide: aprovizionarea și mașina. Dacă unitatea dvs. de consum este monofazată, acest model nu este achiziția potrivită, iar modernizarea unei surse interne la trifazate rareori merită doar pentru încărcare - cumpărați în schimb versiunea monofazată de 7 kW.

Apoi verificați mașina. Un vehicul cu un încărcător la bord de 7,4 kW va consuma 7,4 kW din această unitate și nu mai mult. Ați plăti pentru capacitatea pe care mașina nu o poate folosi. O mulțime de modele populare se încadrează în această categorie, așa că merită să fie confirmate mai degrabă decât să presupunem.

Acolo unde sunt bifate ambele casete - alimentare trifazată și o mașină capabilă de 11 kW - aceasta este alegerea corectă și va umple bateria în aproximativ două treimi din timpul unei unități monofazate.

Puncte de strâns cu alți furnizori

Solicitați în mod specific a doua cifră a evaluării IP. IP65 rezistă la jeturile de apă; IP54 suportă stropirea. Pe un zid european expus, această diferență apare în două ierni.

Întrebați dacă detectarea curentului rezidual de 6mA DC este încorporată sau necesită un dispozitiv extern. Al nostru este integrat.

Întrebați despre comportamentul la pierderea fazei. O unitate care continuă să funcționeze în două faze poate deteriora încărcătorul de bord al vehiculului.

Întrebați ce se întâmplă fără internet. Această unitate este controlată prin Bluetooth direct de la un telefon, așa că funcționează fără nicio rețea.

Termeni comerciali aici: MOQ 1 unitate pentru versiuni standard, 15-20 de zile lucrătoare de producție, 2 ani garanție, branding personalizat disponibil de la 100 de unități.

Ambalare și transport în Europa

Unitatea portabilă de încărcare AC EV, montată pe perete, de 11 kW, pentru uz rezidențial și comercial, este livrată într-o cutie de carton imprimată gata de vânzare cu amănuntul de aproximativ 380 × 260 × 150 mm la aproximativ 4,5 kg brut, inclusiv cablul, cu inserții de spumă turnată și un plic desicant.

Cutiile de carton se ambalează 20 la un palet pe cheresteaua tratată termic fără fumigație, înfășurate și împachetate. Un container de 20 de picioare durează aproximativ 1.800 de unități; cantități mai mici se deplasează bine ca LCL sau prin aer, având în vedere greutatea redusă.

Expediem EXW, FOB Ningbo sau Shanghai, CIF și DDP în majoritatea destinațiilor UE. Documentația include factura comercială, lista de ambalare, declarația de conformitate CE, raportul de testare cu numărul de serie și certificatul de origine. Pentru distribuitori, putem tipări ambalajele de vânzare cu amănuntul în propria dvs. marcă și limba.

Garanție și asistență continuă

Standard de doi ani pentru unitatea completă, acoperind contactorul, treapta RCD, controler și carcasă.

Defecțiunile sunt de obicei diagnosticate din jurnalul de evenimente APP - instalatorii ne trimit o captură de ecran și identificăm cauza fără o vizită la site.

Unitățile de schimb sau piesele de schimb sunt expediate în 48 de ore de la confirmarea unei defecțiuni, de obicei 3-5 zile lucrătoare în Europa prin curier.

Sunt furnizate manualul de instalare, schema de cablare și o listă de verificare a punerii în funcțiune în limba engleză; Versiunile în germană, franceză și olandeză sunt disponibile pentru comenzi de volum.

Nu este necesară nicio întreținere de rutină în afară de o verificare vizuală anuală a cablului, garniturii și bornelor.

Erori de instalare care merită evitate

Greșit: presupunând că casa este trifazată pentru că strada este. Dreapta: deschideți unitatea de consum și confirmați trei conductori sub tensiune înainte de a comanda.

Greșit: conectarea printr-un circuit partajat existent. Dreapta: rulați un circuit trifazat dedicat cu propriul întrerupător și RCD dimensionat pentru instalație.

Greșit: te bazezi pe IP65 pentru a supraviețui unei spălări cu jet la distanță apropiată. Dreapta: este etanșat împotriva jeturilor de apă în testul standard, dar nu îndreptați o mașină de spălat cu presiune direct la cusăturile carcasei.

Greșit: montare cu intrarea cablului în sus. Dreapta: urmați orientarea din manual. Apa urmărește un cablu și se bazează în orice punct de intrare cu fața spre cer.

Greșit: săriți peste verificarea rotației fazelor. Dreapta: verificați-l la punerea în funcțiune — unitatea raportează o defecțiune în loc să se încarce, iar apelul evitabil costă tariful zilnic al unui instalator.

Feedback de la instalațiile europene

Un instalator din Saxonia Inferioară a montat aproximativ patruzeci dintre acestea în case noi de la începutul anului 2025. Comentariul său practic: caroseria compactă contează mai mult decât sugerează fișa cu specificații, deoarece încăperile germane de utilități sunt aglomerate și o cutie mare de perete ajunge adesea afară în mod implicit.

Un proprietar din Tromsø, aflat în interiorul Cercului Arctic, a raportat că unitatea a trecut prin două ierni fără nicio defecțiune, deși a remarcat că aplicația pentru telefon se conectează lent în frig profund înainte ca electronicele să se încălzească. Am transmis asta echipei de firmware; este un comportament de trezire Bluetooth, nu o problemă de încărcare.

Un administrator de proprietate din Rotterdam care administrează șase unități în trei clădiri a spus că repriza echilibrată în trei faze a fost factorul decisiv - aprovizionarea clădirii nu ar fi putut să accepte șase încărcătoare monofazate, toate încărcând același picior.

Întrebări comune

Î: Cum știu dacă am trifazat acasă?

R: Verificați unitatea de consum pentru trei conductori sub tensiune sau uitați-vă la contorul dvs. - contoarele trifazate arată citiri separate pe fază. Electricianul dumneavoastră vă poate confirma în câteva minute.

Î: Ce se întâmplă dacă mașina mea are doar 7,4 kW AC?

R: Se va încărca la 7,4 kW. Nimic nu este deteriorat, dar plătiți pentru capacitatea pe care nu o puteți utiliza - cumpărați în schimb modelul monofazat.

Î: Cât timp pentru o încărcare completă?

R: Aproximativ 50-60 km de autonomie pe oră. O baterie de 60 kWh de la 20% la plină durează aproximativ cinci ore.

Î: Are nevoie de internet?

R: Nu. Controlul Bluetooth funcționează de la telefon la încărcător fără rețea. WiFi este opțional dacă doriți vizibilitate de la distanță.

Î: Este potrivit pentru montaj în exterior în Scandinavia?

R: Da — IP65 și clasificat la -30°C. Urmați orientarea de montare din manual, astfel încât apa să nu se adune la intrarea cablului.

Î: Ce conector este montat?

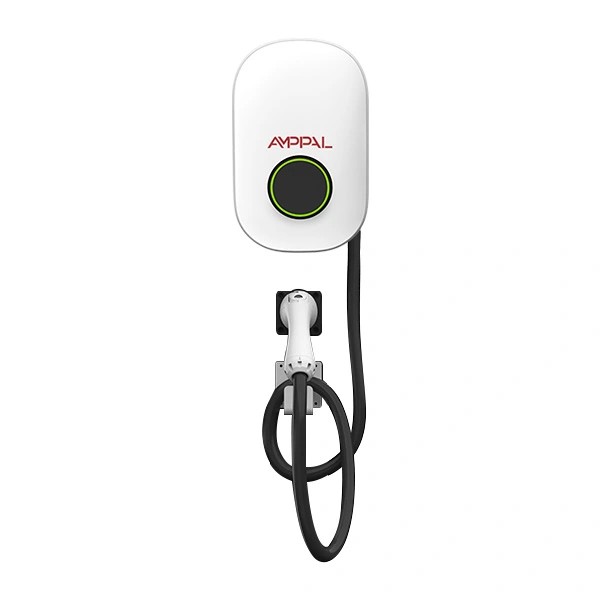

R: Tipul 2, standardul european. Lungimea cablului este de 5 metri standard.

Î: Am nevoie de un RCD suplimentar?

R: Unitatea integrează detecția curentului rezidual AC și 6mA DC. Instalatorul dvs. ar trebui să confirme în continuare că protecția din amonte respectă reglementările locale de cablare.

Î: Îl pot avea de marcă?

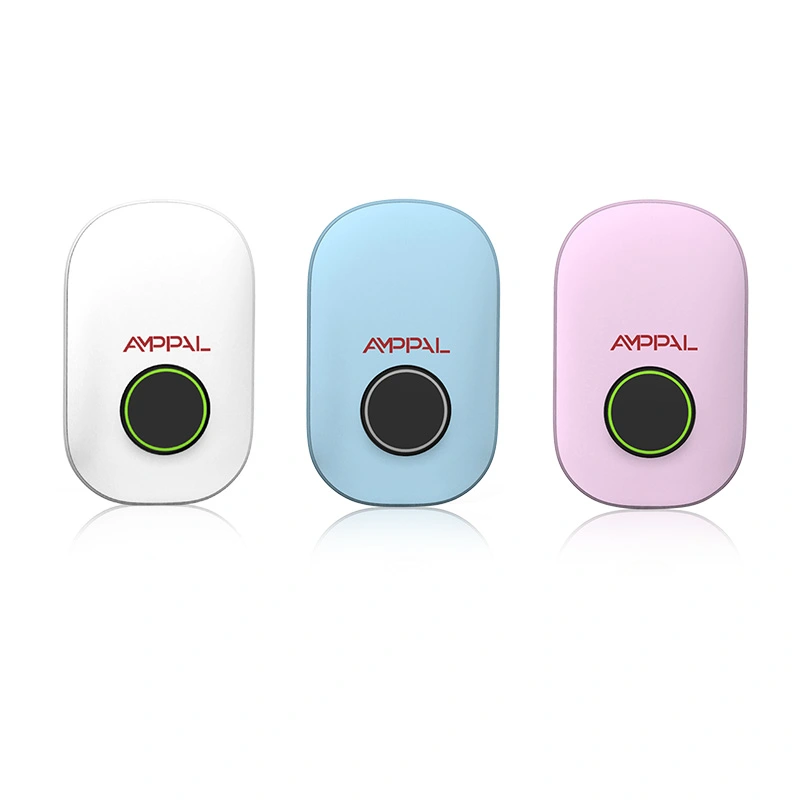

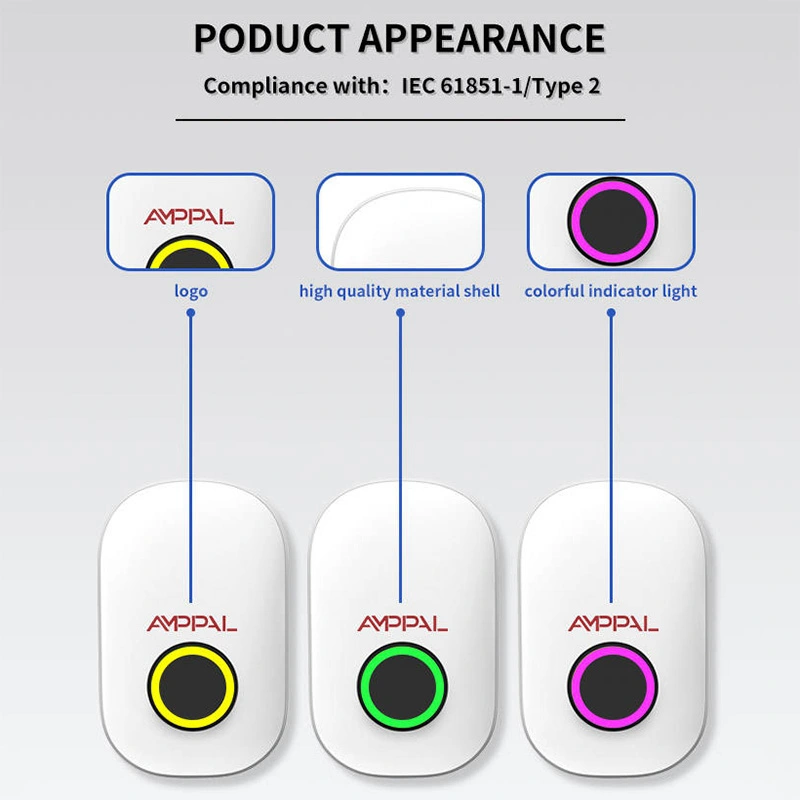

R: Da — logo-ul, culoarea carcasei și ambalajul de vânzare cu amănuntul imprimat de la 100 de unități, cu termen de livrare de 25-30 de zile lucrătoare.
