Încărcător EV ultra-rapid DC de mare putere de 320 kW pentru încărcarea autobuzului electric

Ce schimbă un dulap de 320 kW pentru o flotă de camioane

În momentul în care o baterie de camion de 400 kWh este parcată în fața unui încărcător de 120 kW, economia flotei începe să se scurgă. O cabină de zi care are nevoie de nouăzeci de minute pe sesiune leagă un compartiment pentru șase camioane pe schimb.

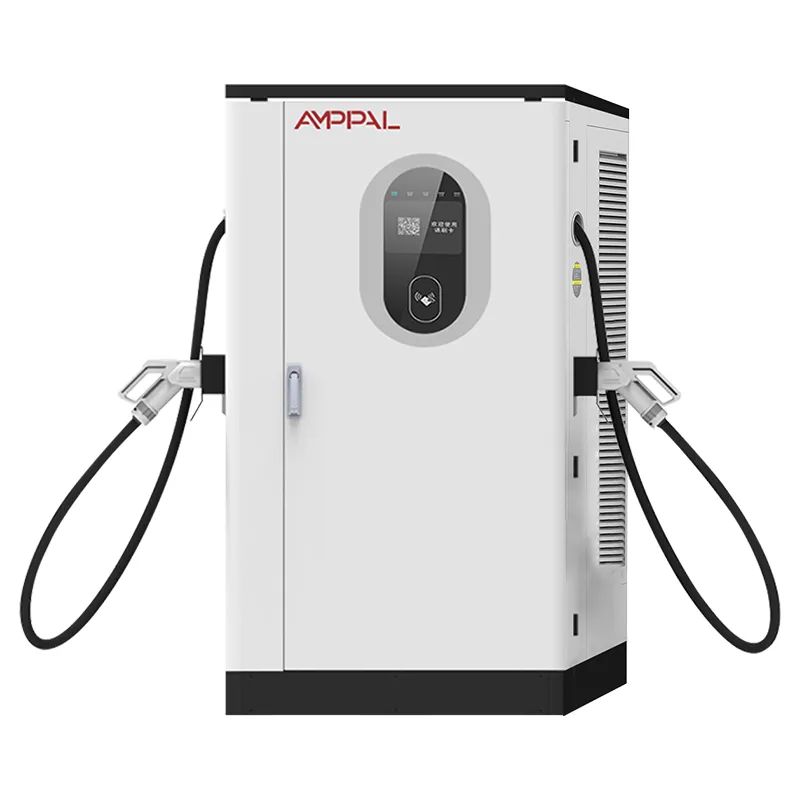

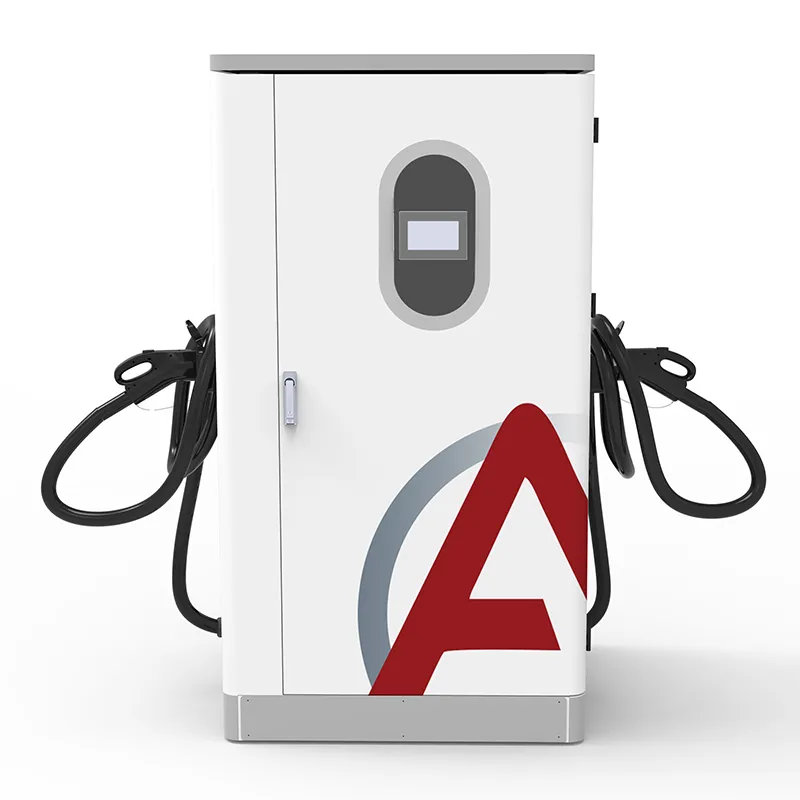

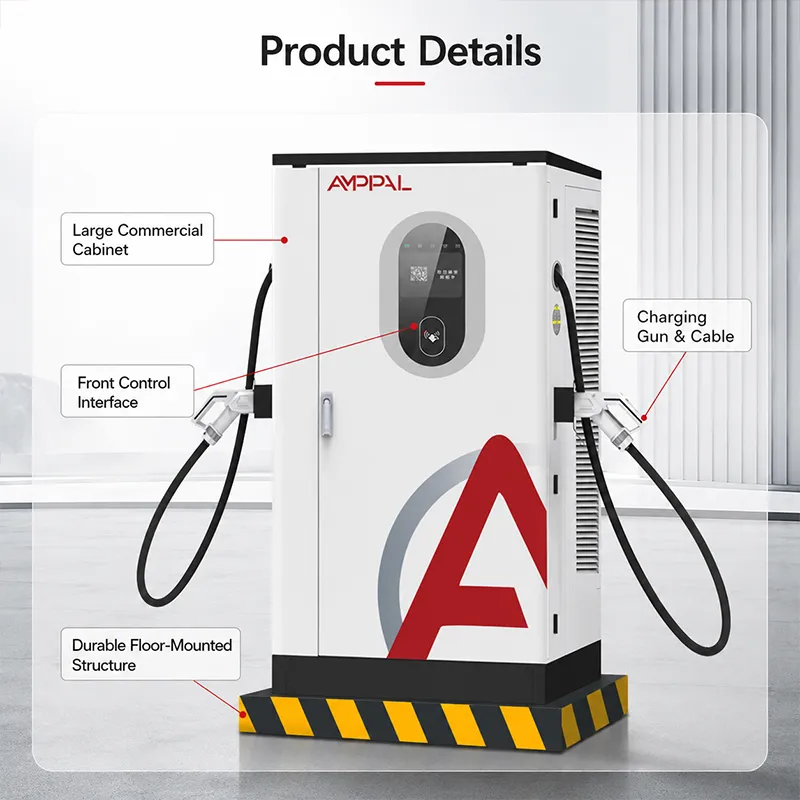

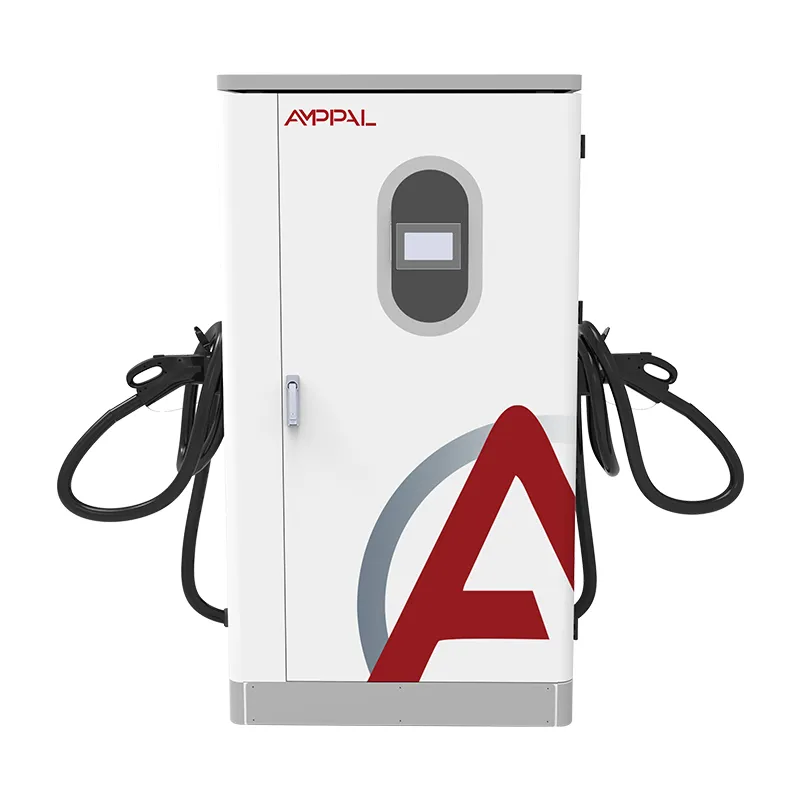

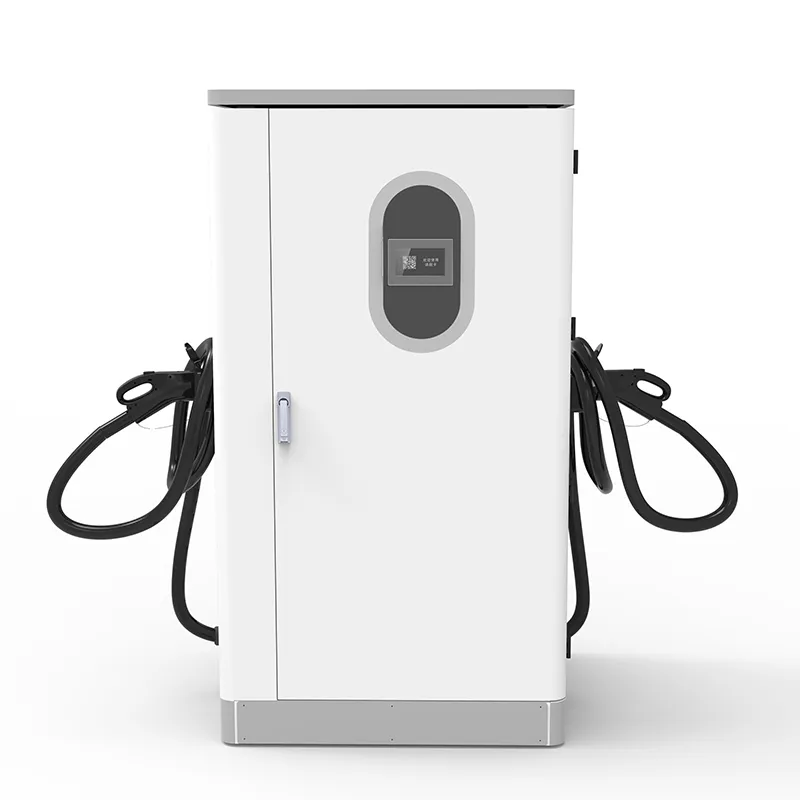

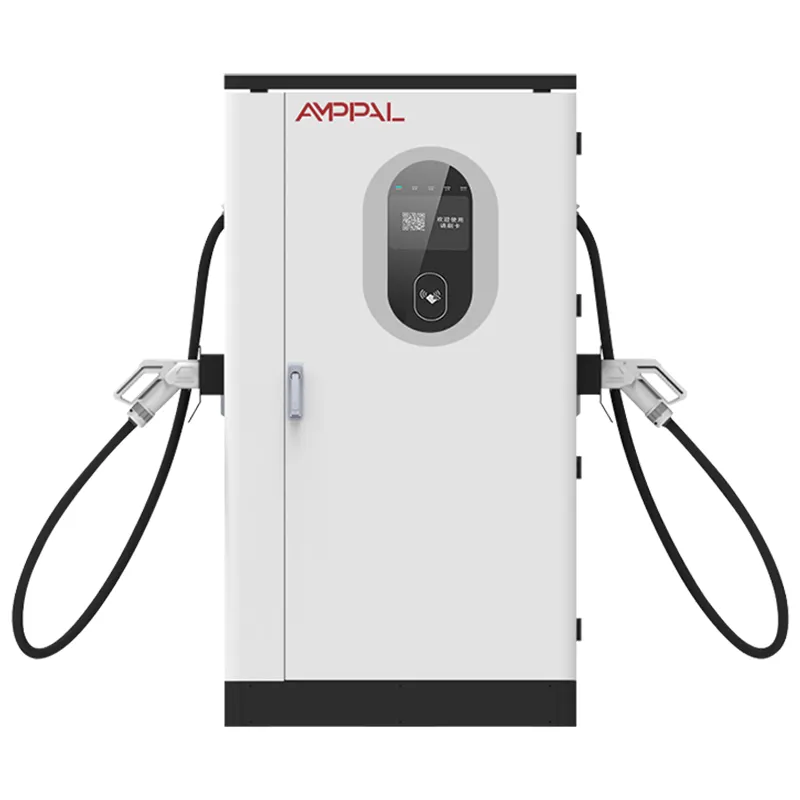

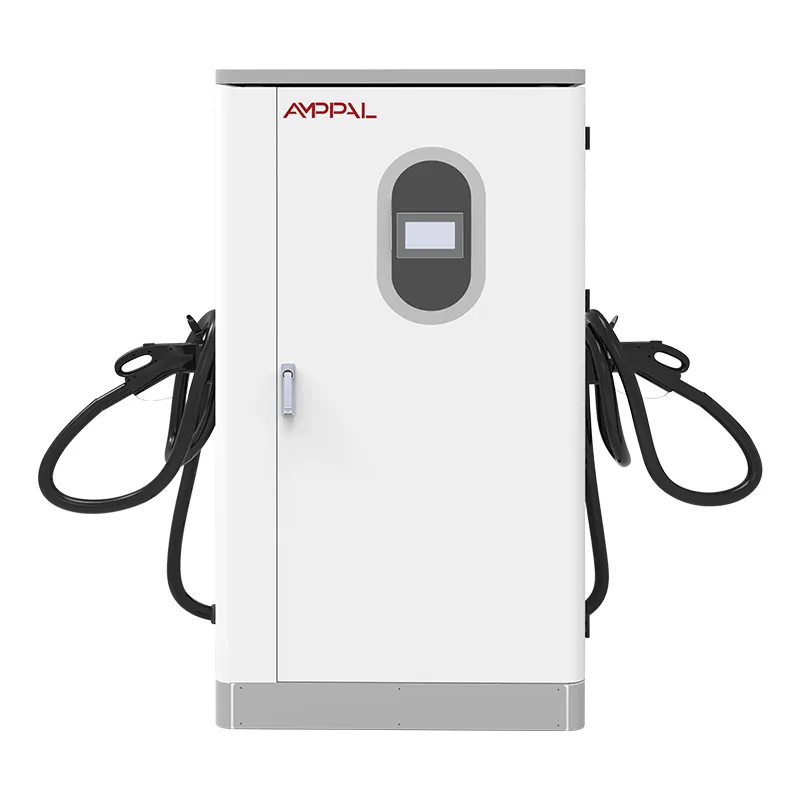

Acesta este un dulap pe podea de 1000 × 900 × 1850 mm — o carcasă mare, nu o cutie de perete. Atrage AC380V±15% la 45-65Hz și furnizează DC200-1000V la până la 200A, construit pentru depozite, site-uri miniere și porturi în care vehiculele sunt mari și murdăria este reală.

Șase motive pentru care operatorii de flote aleg cele 320 de unități mai mici

Potrivirea timpului de încărcare: un pachet de 423 kWh, obișnuit la transporturile regionale, atinge 20% până la 80% în 50-70 de minute, inclusiv conicitatea - suficient de scurt pentru a se potrivi pauzei de odihnă a șoferului fără a-ți dubla numărul de locuri.

Construit pentru baterii de 300-500 kWh: fereastra DC200-1000V acoperă pachetele de azi clasa 8 de 400V și platformele de 800V care sosesc în 2026-2027.

Carcasă IP54 de la -25°C până la +50°C: praful de minerit și pulverizarea de sare din port rămân afară, într-o iarnă de nord sau o vară în deșert.

Flexibilitatea cablului și a conectorului: comandați cabluri de 5m sau 8m și alegeți CCS1, CCS2, GB/T, CHAdeMO sau NACS în momentul achiziției - porturile pentru camion stau mai sus și mai departe de bord decât porturile pentru mașini, așa că atingerea este o specificație reală.

Eficiență maximă de 95%: la o curte care face 400-600 kWh pe zi, diferența față de o unitate de 90% este de 20-30 kWh de căldură reziduală pentru care nu plătiți de două ori.

OCPP 1.6/2.0 ca standard: datele de sesiune alimentează software-ul dvs. de gestionare a flotei, astfel încât dispecerul vede ce camion este gata fără a merge în curte.

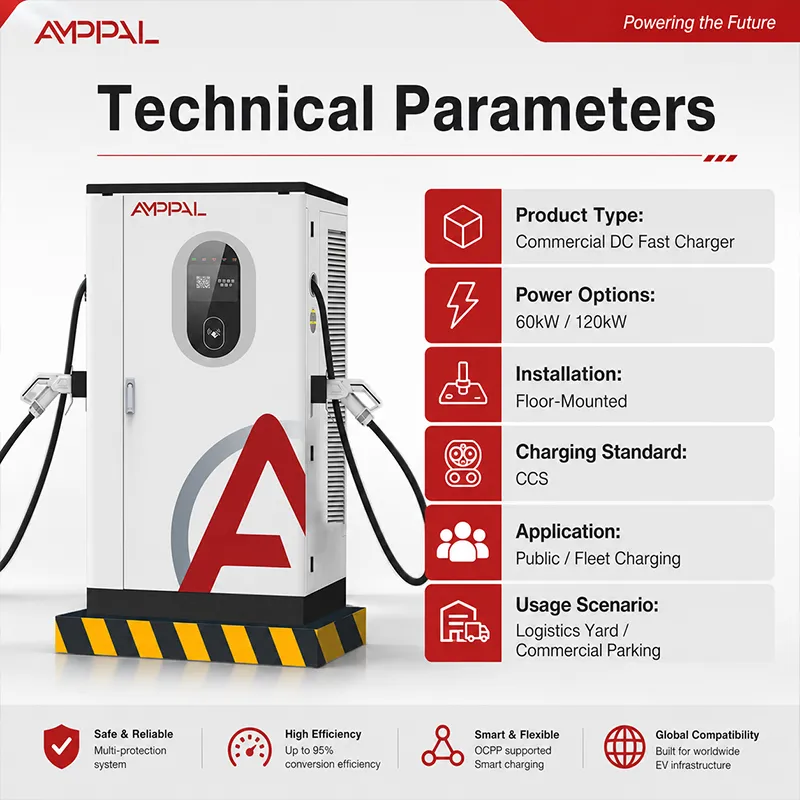

Specificatii tehnice

Unde 320kW își câștigă păstrarea: Depouri, Mine, Porturi

Parcuri logistice și centre de distribuție: camioanele care se întorc între două valuri de livrare ridică 60-80% în fereastra de rupere a șoferului.

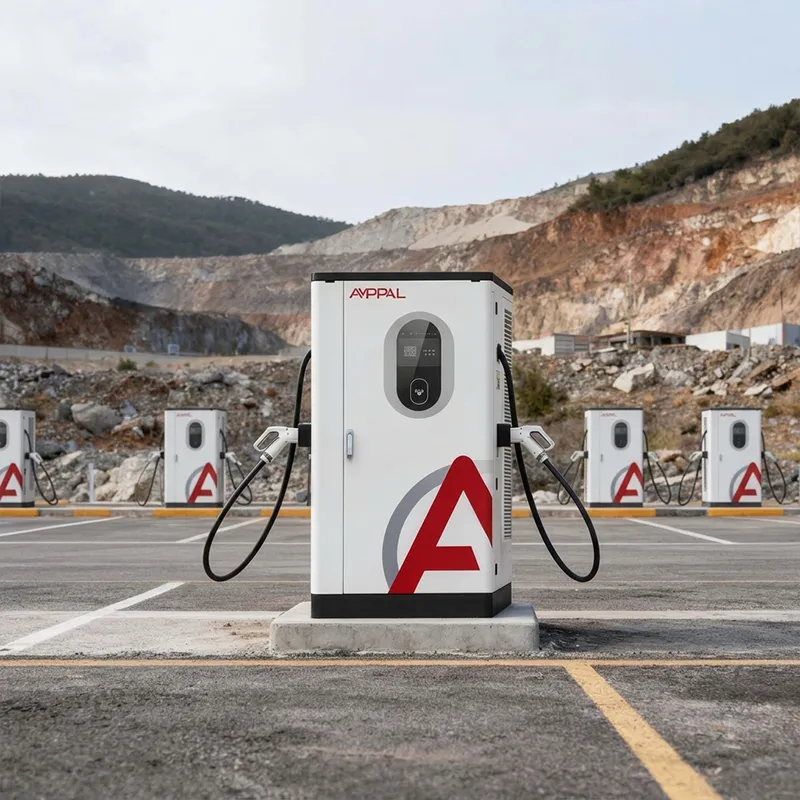

Operațiuni în carieră și în cariera: încărcarea prin schimbarea turei menține ciclul de transport fără o a doua flotă de încărcătoare.

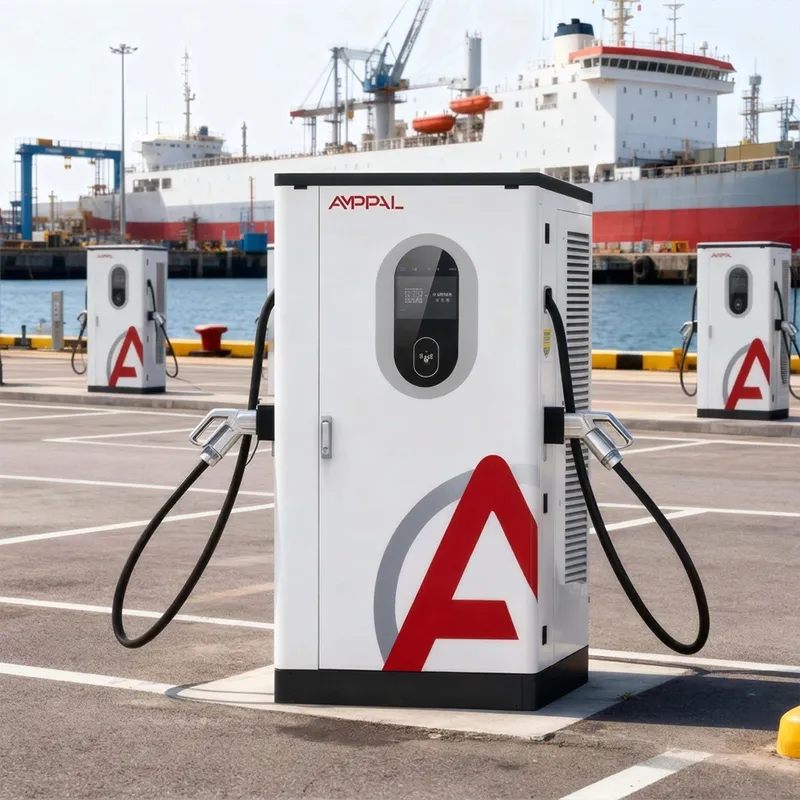

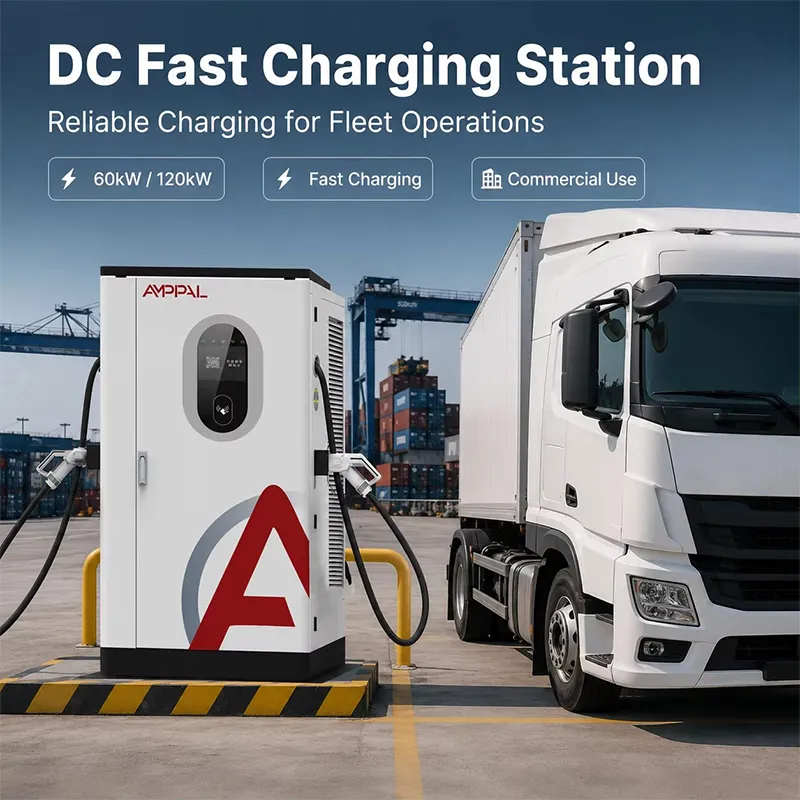

Terminale portuare: tractoarele pentru containere în schimburi duble de 16 ore completează 30-40% între deplasări fără a părăsi poarta.

Basculanele municipale și colectarea deșeurilor pe rute fixe: timpii de întoarcere previzibili permit ca un dulap să acopere 8-10 vehicule într-o rotație.

Tabere de construcții și minerit pe generator sau alimentare slabă la rețea: toleranța de intrare de ±15% absoarbe oscilațiile generatoarelor și ale liniilor rurale.

De la rețeaua de curent alternativ la bateria camionului: ciclul de încărcare, pas cu pas

AC trifazat de intrare este rectificat într-o magistrală DC, apoi convertit la tensiunea DC reglată pe care o cere vehiculul. Dulapul negociază cu sistemul de gestionare a bateriei camionului prin strângere de mână CCS sau GB/T — tensiune țintă, limită de curent, stare de încărcare — și ajustează puterea pe măsură ce pachetul se umple.

Curbele de încărcare contează mai mult pentru camioane decât pentru mașini. Un pachet de 400 kWh acceptă un curent ridicat la starea scăzută de încărcare, apoi se reduce brusc peste 80%. Fereastra largă de 200-1000V a dulapului rămâne utilă atât în ​​generațiile de 400V, cât și în generațiile de 800V de platforme de camioane fără schimbarea hardware-ului.

La depozit o tratezi ca pe o insulă de combustibil: poziționează dulapul astfel încât pistolul să ajungă în port din partea șoferului, adaugă borne și semnalizare și lasă OCPP să transporte datele sesiunii. Scanarea și conectarea driverelor; dulapul se ocupă de restul, iar un ecran tactil de 7 inchi arată starea locală atunci când conexiunea la rețea scade.

Certificarea și testele din spatele etichetelor

Certificare CE și CB: teste de siguranță electrică și EMC față de seria de încărcare IEC 61851 și standardele de imunitate IEC 61000.

Inspecție de linie TÜV: unitățile de eșantion sunt extrase din loturi obișnuite și parcurg un profil de încărcare completă, nu o unitate de prezentare unică.

Certificare UL pentru proiectele de flote nord-americane, pe care o necesită multe granturi și programe de utilități din SUA.

Certificare CCC pentru piața chineză, unde AMPPAL a livrat peste un milion de unități până în 2024.

Pulverizare de sare de 96 de ore pe carcasă și elemente de fixare - același test pe care îl aplicăm echipamentelor maritime adiacente - deoarece curțile portuare sunt de coastă în toate, cu excepția valului.

Modulele de putere evaluate de la -30°C la +55°C sunt ciclate în funcție de temperatură pe linie, astfel încât învelișul dulapului de la -25°C la +50°C are o marjă în spate.

Opt pași între bobina de oțel și un dulap de lucru

Pasul 1: tabla de oțel este tăiată cu laser CNC și perforată pe prese cu turelă CNC; Roboții FANUC sudează cadrul.

Pasul 2: carcasa trece printr-o linie de pretratare și acoperire cu pulbere, apoi o trecere de întărire.

Pasul 3: redresorul și modulele DC/DC sunt asamblate pe linia DC dedicată, separată de producția AC pentru controlul ESD.

Pasul 4: fiecare modul este testat singur — precizie de ieșire, ondulație, eficiență la sarcină de 20%, 50% și 100%.

Pasul 5: războaiele de cabluri sunt construite la comanda dumneavoastră (lungime conform desenului de pe site) și terminate cu instrumente controlate cu cuplu.

Pasul 6: ansamblul final instalează module, contactori, HMI de 7 inchi și placa de control OCPP în dulap.

Pasul 7: fiecare unitate rulează o ardere la sarcină completă de 4 ore înainte de a părăsi golful; fișierul de date este arhivat sub numărul de serie.

Pasul 8: inspecția finală, verificarea sigiliului IP54 și ambalarea - 15-20 de zile lucrătoare de la confirmarea comenzii până la expediere.

Este 320 potrivit pentru operațiunea dvs.? O discuție despre dimensiunea dreaptă

Potriviți dulapul cu pachetul și cu modelul de schimbare, nu cu broșura. Camioanele cu pachete de 200-260 kWh pe bucle scurte de oraș au nevoie de unități mai mici și două compartimente, nu de 320 kW. Dacă pachetele au 350 kWh și mai mult și schimburile se desfășoară înapoi, aceasta este dimensiunea pe care am specifica-o.

Apoi verificați puterea site-ului dvs. Dulapul cere AC380V±15% trifazat. Dacă transformatorul dumneavoastră de depozit este dimensionat pentru 150 kW de sarcină, adăugarea acestei unități înseamnă o actualizare înainte de orice altceva. Vă vom plimba foaia de încărcare cu dvs. înainte de a cota - economisește ambele părți o instalare proastă.

Fii sincer cu privire la ceea ce nu este acest produs: dacă aveți nevoie de o durată de timp sub 30 de minute pentru pachete de 500 kWh, cumpărați un sistem răcit cu lichid de clasa megawați, nu acest cabinet. AF-DC-320 este instrumentul potrivit pentru încărcarea zilnică la scară de depozit și instrumentul greșit pentru acea carcasă de margine.

De ce cumpărătorii de flote comandă 320 de la AMPPAL

Livrare: 15-20 zile lucratoare, cu data inscrisa in comanda de achizitie.

MOQ: o unitate. Flotele prototip comandă un cabinet, validează timp de o lună, apoi scala.

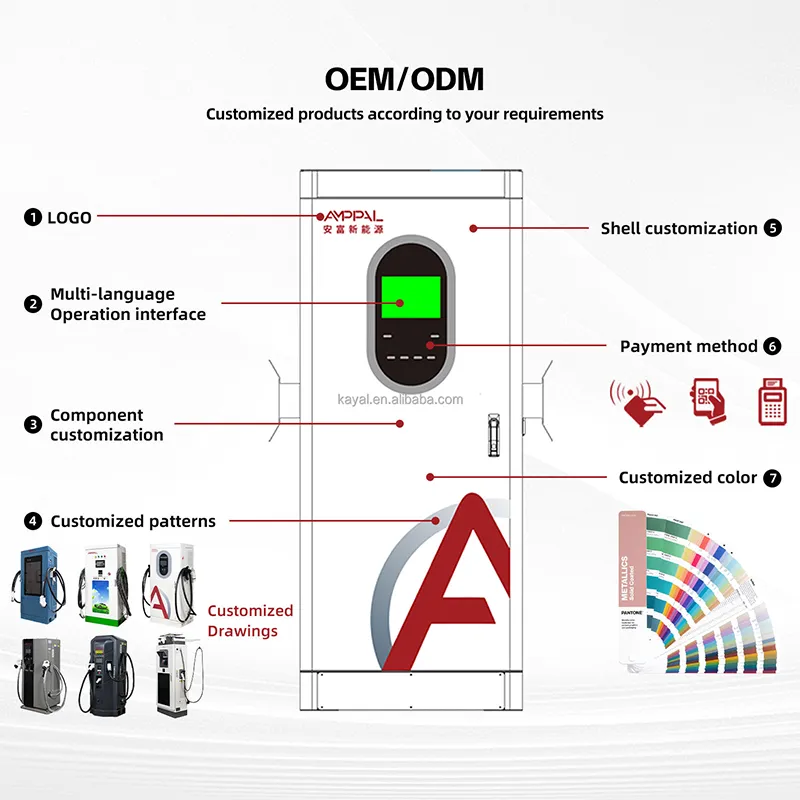

OEM/ODM: culoarea modelului, logo-ul, lungimea cablului și amestecul de conectori personalizat la momentul comenzii; Peste 40 de țări cu istoricul exporturilor înseamnă că standardele dvs. locale de priză sunt deja în fișa de construcție.

Certificatele sunt livrate împreună cu unitatea: documente CE, TÜV, UL, CB și CCC în folderul de export, nu după trei e-mailuri ulterioare.

Bilanț: peste 1.000.000 de unități livrate până în 2024 și peste 200 de stații pe care le operam noi înșine — oamenii care răspund la e-mailurile dvs. cu piese de schimb folosesc încărcătoare.

Ambalarea, paletizarea și documentele de export

Dulapul se livrează în poziție verticală într-o cutie de placaj cu blocuri de colț din spumă și o carcasă impermeabilă, legată de un palet cu canale pentru stivuitor dedesubt. Confirmăm planul de încărcare a containerului cu expeditorul dumneavoastră înainte de plecarea camionului.

Expediem FOB Ningbo sau CIF în portul dvs. Pachetul de export conține factura comercială, lista de ambalare și declarațiile CE/TÜV, astfel încât vămuirea și programul dumneavoastră de punere în funcțiune nu se luptă între ele.

Pentru picioarele lungi de mare - Orientul Mijlociu, Africa, America Latină - adăugăm pungi de desicant și un card cu indicator de umiditate. Un dulap care stă într-un container timp de treizeci de zile ar trebui să ajungă mai uscat decât multe care au zburat.

Suport după ce dulapul este înșurubat

Doi ani în cabinet. Locurile pentru sarcini grele ciclul contactoarele mult mai greu decât locațiile pentru autoturisme - aceasta este partea de urmărit și este acoperită.

Piese de schimb stocate: contactori, ventilatoare, HMI și placa de control sunt livrate în 3-5 zile lucrătoare.

Diagnosticare de la distanță prin OCPP: inginerii noștri citesc jurnalele de sesiune și codurile de eroare înainte de a deschide ușa.

O recomandare pentru modul de rezervă la livrare: un modul redresor din magazinul dumneavoastră păstrează timp mediu pentru reparații în tură.

O listă de verificare trimestrială de o pagină: curățarea filtrului, re-verificarea cuplului, inspecția uzurii contactorului - imprimabilă, în manual.

Greșeli de instalare și operare pe care le vedem în mod repetat

Greșit: montarea dulapului unde cablul pistolului trage peste linia clapei de noroi a camionului. Dreapta: poziționați-l astfel încât cablul să se arcuiască peste bara de protecție și să ajungă în port cu 30 cm de rezervă - măsurați cu camionul care îl folosește, nu cu desenul de vânzare.

Greșit: rulați un alimentator de intrare subdimensionat și dați vina pe încărcător atunci când tensiunea scade sub 323V. Dreapta: dimensionați alimentatorul pentru sarcină completă plus 20% și confirmați transformatorul de amplasament înainte de instalare.

Greșit: lăsați praful să se formeze pe grilajele de admisie dintr-o curte minieră. Dreapta: suflați filtrele săptămânal; IP54 ține praful afară doar când filtrul este curat.

Greșit: lăsați fața HMI în soarele direct de după-amiază pe locuri fierbinți până când ecranul se supraîncălzește. Dreapta: umbriți fața dulapului sau planificați o durată de viață mai scurtă a afișajului la soare puternic.

Greșit: se amestecă standardele de arme în întreaga flotă și se ignoră uzura conectorului. Dreapta: potriviți pistoalele de rezervă cu amestecul vehiculului dvs. și inspectați lunar suprafețele conectorilor pentru urme de arsuri.

Ce ne-au spus trei operatori după șase luni

Antreprenor minier din Chile: „Conducăm 14 camioane pe două dintre aceste dulapuri. În prima săptămână, electricianul nostru a greșit alimentarea și unitatea s-a oprit curat în loc să se gătească singură - asta mi-a vândut mai mult decât numărul de eficiență.

Operatorul portuar din Ningbo, China: "Tractoarele noastre de containere fac schimburi de 16 ore. Dulapul de 320 kW oferă o reîncărcare de 30 de minute între mișcări. Datele OCPP l-au împiedicat pe dispecerul nostru să ghicească când un camion era gata. Cablul pistolului devine greu iarna - acesta este singura noastră problemă."

Transport regional din Germania: "Am comparat acest lucru cu o marcă europeană la un preț aproape dublu. După șase luni, singura defecțiune a fost un ventilator care a început să bâzâie în săptămâna 20; înlocuitorul a sosit în patru zile în garanție. Manualul presupune că aveți un electrician; a trebuit să-l învățăm pe tipul nostru partea OCPP."

Întrebări privind încărcarea flotei, răspuns direct

Î: AF-DC-320 poate încărca un camion de 800 V?

R: Da — ieșirea DC200-1000V acoperă atât platformele de 400V, cât și 800V; strângerea de mână BMS stabilește tensiunea de funcționare.

Î: Cât durează un pachet de 423 kWh?

R: 20% până la 80% rulează aproximativ 50-70 de minute, în funcție de curba de acceptare a pachetului; o completare de 30 de minute între schimburi adaugă o gamă semnificativă.

Î: Ce conectori pot comanda?

R: CCS1, CCS2, GB/T, CHAdeMO sau NACS, cu cabluri de 5m sau 8m — specificați mixul dvs. de flotă în momentul comenzii.

Î: Va supraviețui unui șantier minier?

R: Carcasă IP54, funcționare de la -25°C până la +50°C și o carcasă testată cu pulverizare de sare de 96 de ore; păstrați filtrele curate și rămâne în afara murdăriei.

Î: De ce putere de intrare are nevoie site-ul?

A: AC380V±15% trifazat la 45-65Hz; revizuim foaia de încărcare înainte de a cota.

Î: Vorbește cu software-ul flotei?

R: OCPP 1.6 și 2.0 sunt standard; se exportă datele de sesiune către platforma dvs. de gestionare a flotei.

Î: Care este timpul de livrare?

R: 15-20 de zile lucrătoare de la PO confirmat, iar MOQ este o unitate.

Î: Ce acoperă garanția?

R: Doi ani pe dulap, inclusiv contactori; consumabilele precum cablurile și filtrele sunt excluse, dar sunt stocate ca piese de schimb.
