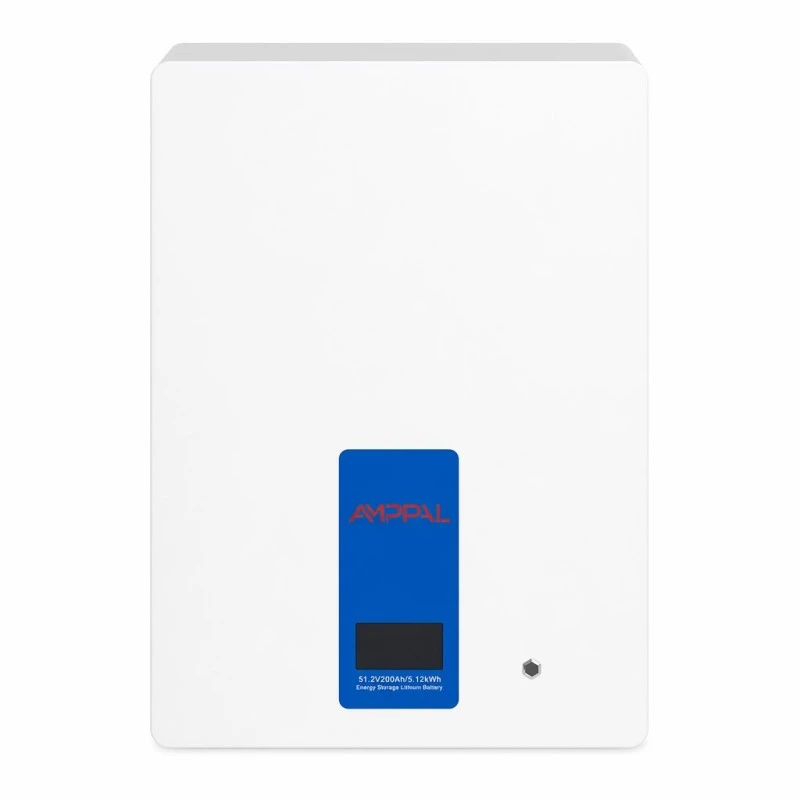

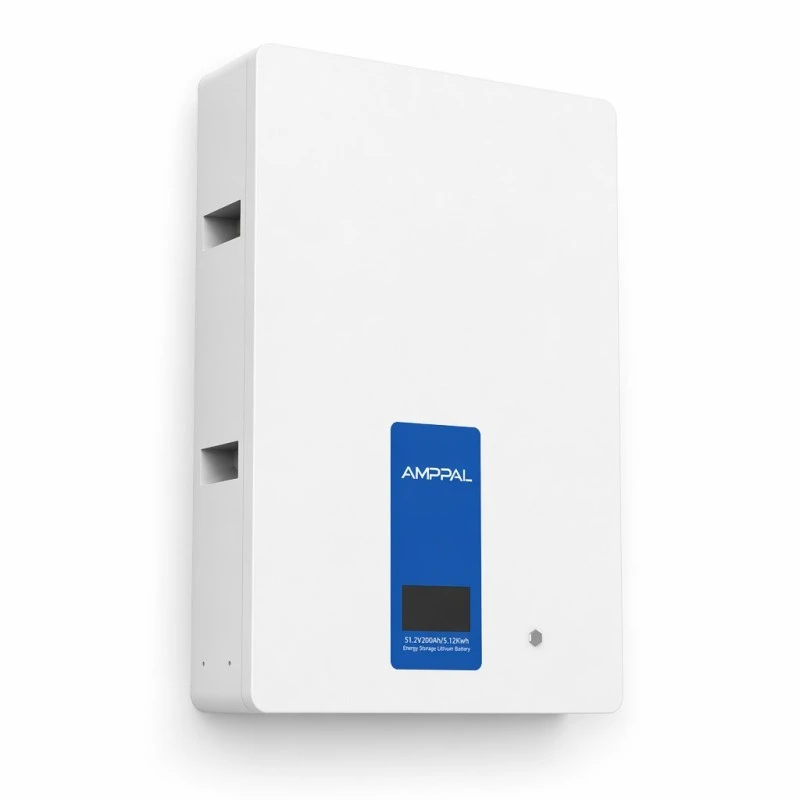

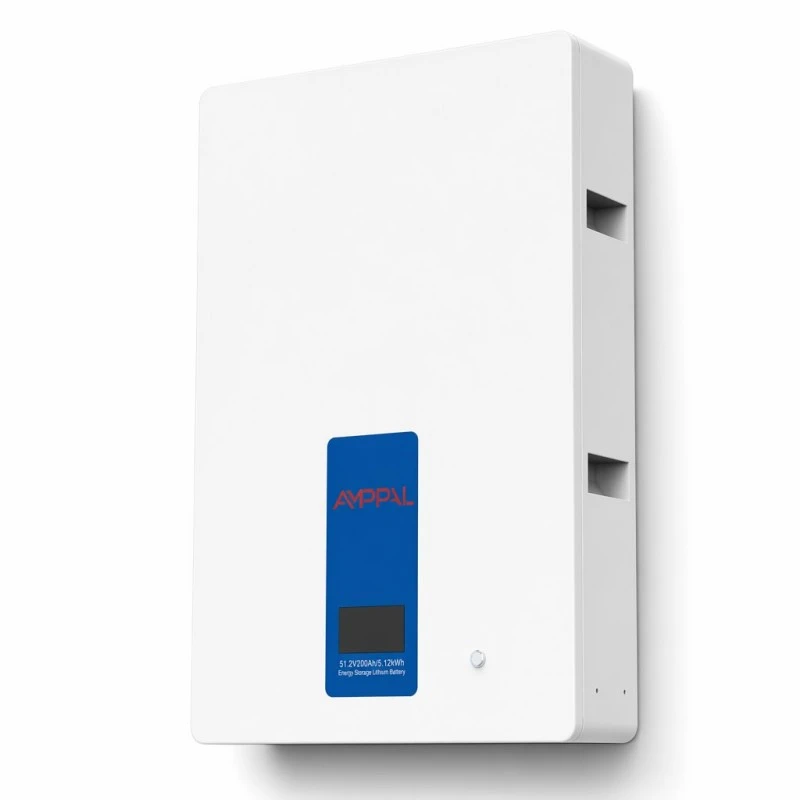

Sistem de stocare a energiei cu baterie de acasă de 10 kWh pentru rezervă și solar

Oamenii compară adesea sistemul de stocare a energiei pentru baterii de acasă de 10 kWh pentru rezervă și solar cu kilowați-oră, dar aceasta este doar jumătate din decizia de cumpărare. Cealaltă jumătate este dacă bateria poate comunica cu invertorul deja instalat. Dacă nu este posibil, este posibil ca bateria să nu funcționeze conform prevederilor.

Sistemul de stocare a energiei bateriei de acasă de 10 kWh pentru gama de rezervă și solar acoperă ambele părți. Șase capacități de la 2,56 kWh la 10,24 kWh permit dimensionarea la consumul măsurat al gospodăriei, mai degrabă decât o cifră nominală. Trei platforme de tensiune - 25,6 V, 48 V și 51,2 V - se potrivesc cu intervalele de intrare comune ale invertorului hibrid.

Comunicarea este RS485, RS232 și CAN ca standard pentru fiecare variantă, cu WiFi, 4G și Bluetooth disponibile ca opțiuni. Celulele sunt LFP în carcase de aluminiu, evaluate peste 6000 de cicluri la 0,5C și 25°C, cu cel puțin 80% capacitatea reținută.

Unde diferă cele șase variante

Pentru sistemul de stocare a energiei pentru baterii de acasă de 10 kWh pentru rezervă și solar, 2,56 kWh vine în două moduri: 25,6V100Ah (8S1P) sau 51,2V50Ah (16S1P). Aceeași energie, tensiune diferită; selecția ar trebui să se bazeze mai degrabă pe fereastra de intrare DC a invertorului decât pe preț.

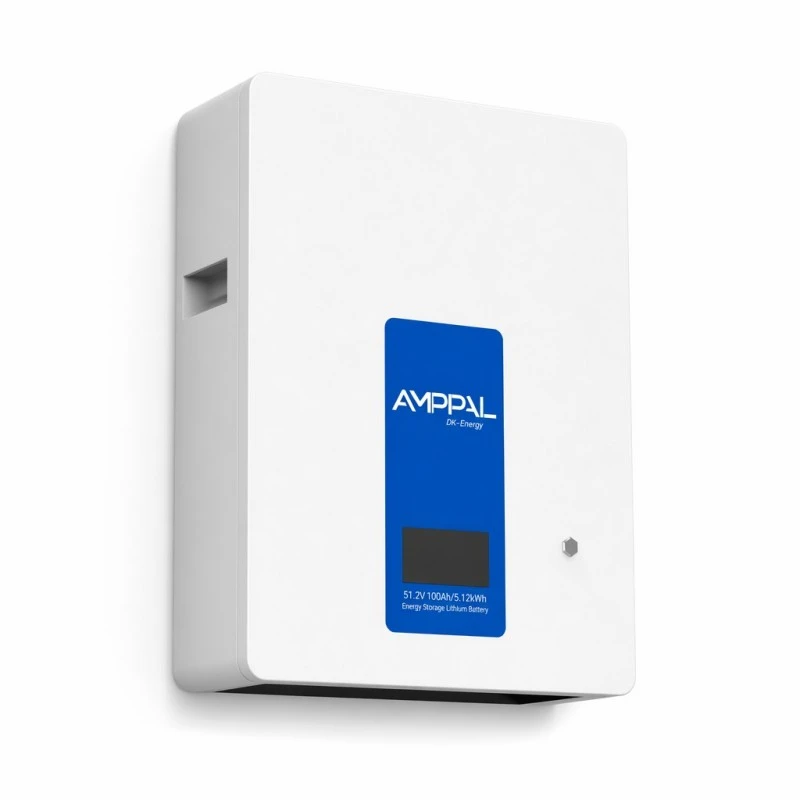

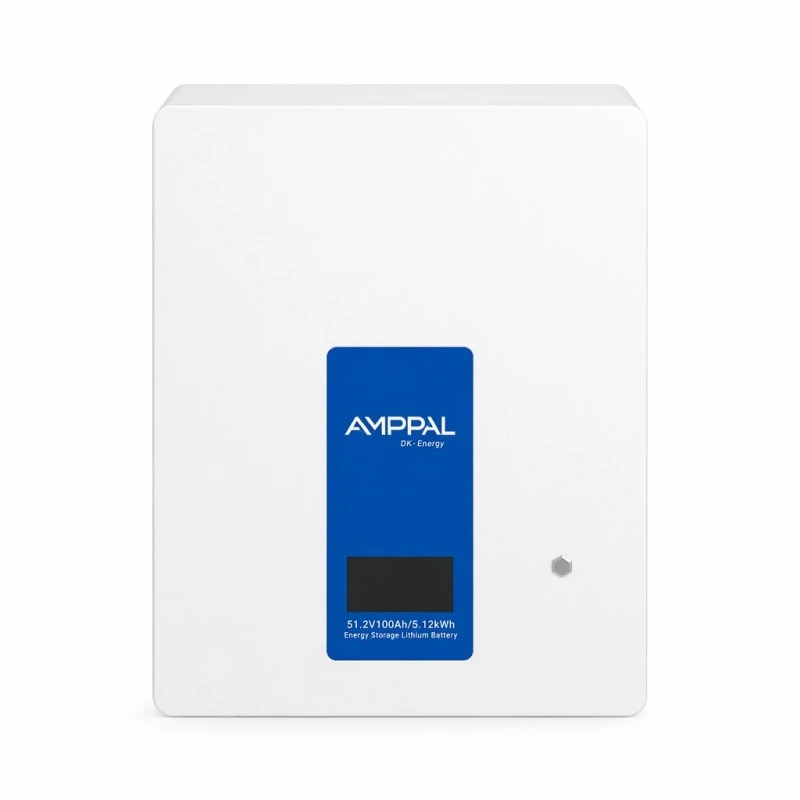

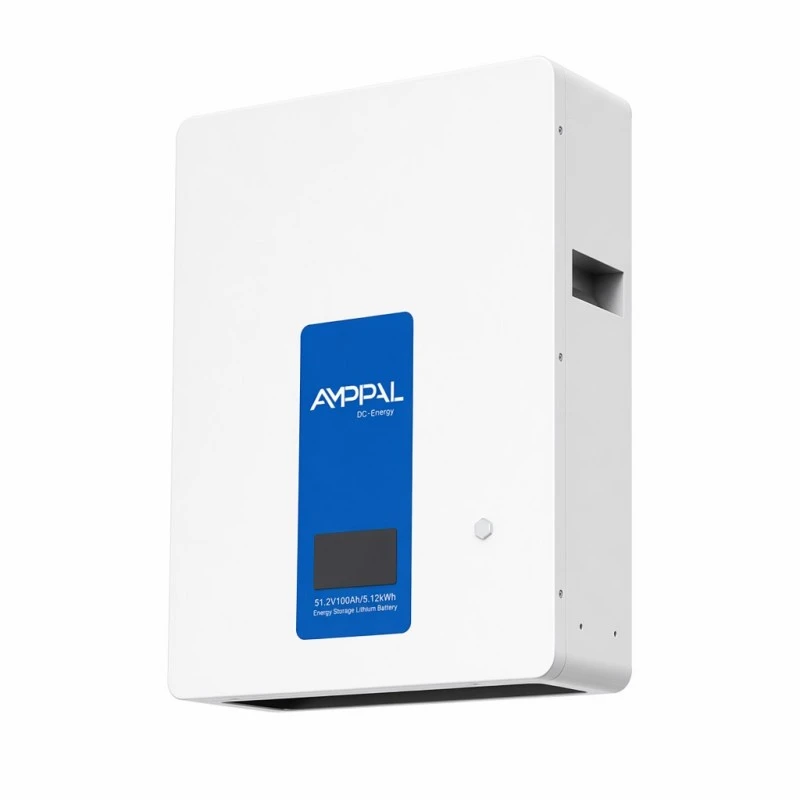

4,8 kWh (48V100Ah, 15S1P) și 5,12 kWh (51,2V100Ah, 16S1P) împart corpul de 440*585*170mm la 42kg și, respectiv, 46kg. Unitatea de 48V se potrivește invertoarelor mai vechi specificate în jurul unei ferestre de 40,5-54VDC.

9,6 kWh (48V200Ah) și 10,24 kWh (51,2V200Ah) cresc până la 540*800*170mm la 80kg și 85kg și cresc curentul standard de descărcare de la 50A la 100A.

Descărcarea maximă este de 100A pe cele patru unități mai mici și 105A pe perechea de 200Ah; aceasta determină dacă bateria poate transporta o sarcină mare simultană.

O excepție: varianta 51.2V50Ah se încarcă la maximum 50A, jumătate din 100A celorlalte unități mici. Acest lucru contează cu o gamă largă care produce surplus rapid.

Fiecare variantă are un dispozitiv de suprimare a aerosolilor de 12 g în interiorul pachetului, răcire naturală fără ventilatoare și garanție de 5-10 ani.

Specificatii tehnice

Dimensiune: stabiliți ce capacitate aveți nevoie

Începeți cu consumul de seară și peste noapte, nu totalul zilnic. Încărcarea în timpul zilei este deservită de matrice; bateria acopera orele in care panourile nu produc nimic. Scoateți acea cifră din contorul dvs. peste o săptămână întreagă.

O gospodărie care utilizează 4-6 kWh între apus și răsărit este bine deservită de unitatea de 5,12 kWh. Consumul în intervalul 8-10 kWh indică modelul de 10,24 kWh.

Apoi verificați cu matricea. O baterie mai mare decât surplusul dvs. de generare zilnic va rămâne parțial încărcată în cea mai mare parte a anului, ceea ce poate duce la costuri inutile și la reducerea utilizării ciclului. O matrice de 3 kW într-un climat temperat justifică rar 10,24 kWh de stocare.

Împerecherea cu invertorul dvs. hibrid

Pentru sistemul de stocare a energiei pentru baterii de acasă de 10 kWh pentru rezervă și solar, compatibilitatea se reduce la două verificări. În primul rând, tensiune: domeniul de intrare al bateriei invertorului trebuie să conțină fereastra de lucru a pachetului - 20~29,2VDC pentru unitatea de 25,6V, 40,5~54VDC pentru unitățile de 48V și 43,2~57,6VDC pentru unitățile de 51,2V.

În al doilea rând, protocolul. BMS acceptă RS485, RS232 și CAN; CAN este utilizat în mod obișnuit de invertoarele hibride. Furnizați marca și modelul invertorului înainte de a comanda, astfel încât maparea protocolului să poată fi confirmată sau un fișier de configurare furnizat.

Fără comunicare, bateria se poate încărca și descărca în continuare, dar invertorul nu poate citi starea de încărcare sau impune limitele curentului BMS. Gestionarea bazată pe tensiune poate accelera îmbătrânirea și nu oferă o citire SOC utilizabilă în aplicație.

Proiectare și certificare de siguranță

Chimia LFP în celule prismatice cu carcasă de aluminiu - carcasa conține umflarea celulelor care formatează punga. Acest lucru este relevant pentru o baterie montată în interiorul unei case.

Fiecare pachet conține o unitate de suprimare a aerosolilor de 12 g care se descarcă în interiorul incintei în cel mai timpuriu stadiu al unui eveniment termic, înainte de a se putea propaga între celule.

Varianta 25.6V100Ah este certificată CE, ROHS, FCC, UN38.3, MSDS și ISO9001; variantele rămase poartă CE, ROHS și FCC.

Testarea UN38.3 și MSDS sunt cerute de expeditorii de marfă și de autoritățile vamale pentru transporturile cu litiu; ambele sunt emise cu fiecare comandă.

Fiecare pachet este clasificat în funcție de capacitate și rezistență internă potrivită înainte de asamblarea în serie. Într-un șir de 16S, o celulă slabă limitează capacitatea utilizabilă a tuturor celor șaisprezece.

Fiecare unitate finalizează un ciclu complet de încărcare și descărcare la test înainte de ambalare, cu jurnalul BMS păstrat în raport cu numărul de serie.

Cum sunt fabricate aceste pachete

1. Admisia celulei — fiecare lot este eșantionat pentru capacitatea, rezistența internă și tensiunea în circuit deschis față de cifrele declarate de furnizor.

2. Clasificare și potrivire — celulele sunt grupate astfel încât fiecare pachet este construit dintr-o bandă de performanță îngustă, mai degrabă decât stoc mixt.

3. Sudarea barelor colectoare — conexiuni în serie sudate cu laser și testate la tracțiune; o sudură slabă apare ani mai târziu ca o îmbinare fierbinte.

4. Integrare BMS — placa montată, cablurile de echilibrare direcționate și verificate celulă cu celulă înainte de închiderea carcasei.

5. Ansamblu carcasă – tablă formată și acoperită cu pulbere în interior, LCD și dispozitiv de suprimare a aerosolilor instalat.

6. Încărcare firmware și protocol — RS485, RS232 și CAN testate împotriva hardware-ului invertorului de referință.

7. Test cu ciclu complet — o încărcare și o descărcare completă la curentul nominal, cu tensiunea și temperatura la nivel de celulă înregistrate.

8. Ambalare — cutie de carton acoperită cu spumă, etichetarea mărfurilor periculoase UN3480 aplicată, apoi paletizat pentru export.

Unde aparține această baterie - și unde nu

Este destinat montajului in interior. IP20 oferă protecție împotriva degetelor și a obiectelor solide de peste 12 mm și nu oferă protecție împotriva apei. Locațiile potrivite includ un garaj, o cameră de utilitate, un subsol sau o cameră pentru fabrici.

Fereastra de operare este de 0~+40°C cu umiditate la 65±20%RH și altitudine de până la 2500m. Un garaj neîncălzit într-un climat care scade sub nivelul de îngheț va ține bateria în afara domeniului de încărcare pe timpul iernii. BMS va refuza încărcarea sub 0°C, ceea ce este un comportament de protecție normal, mai degrabă decât o defecțiune.

Dacă singura locație viabilă este în aer liber, este necesar un dulap exterior cu rating IP; acest produs nu este destinat instalării în exterior.

Întrebări de adresat unui furnizor de baterii de acasă

Ciclul de viață ar trebui precizat împreună cu viteza, temperatura și retenția. Pentru acest interval este >6000 de cicluri la 0,5C și 25°C până la 80% retenție; un număr de ciclu fără aceste calificative este incomplet.

Confirmați clasificarea IP și locația de instalare permisă. Pachetele IP20 sunt numai pentru interior.

Confirmați dacă protocolul BMS pentru invertorul specific este verificat sau este descris doar ca compatibil cu majoritatea mărcilor. Confirmăm modelul sau declarăm că nu este testat.

Acoperirea garanției trebuie menționată: ani calendaristici, cicluri sau capacitate reținută. Această gamă durează 5-10 ani în funcție de configurație și piață.

Termeni comerciali: MOQ este de 1 unitate pentru variantele standard. OEM și ODM sunt disponibile pentru marca celulei, tensiune, dimensiuni și culoarea carcasei; timpul de livrare se extinde pentru versiuni personalizate.

Ambalare, greutăți și transport cu litiu

Dimensiunile pachetului sunt de 500*520*230 mm pentru unitățile de 2,56 kWh la 32 kg și 36 kg brut, 500*630*240 mm pentru unitățile de 4,8 kWh și 5,12 kWh la 50 kg și 54 kg și 600*860*860*240 kg la unitățile de 4,8 kWh și 240,12 kWh la unitățile de 4,8 kWh și 2,12 kWh. 86 kg și 92 kg brut. Cele mai mari variante necesită un lift de două persoane pe un suport de perete.

Cutiile sunt acoperite cu spumă cu ambalajul imobilizat, iar fiecare cutie poartă etichetă UN3480 clasa 9. Transportul maritim necesită o rezervare pentru mărfuri periculoase. Declarația este pregătită, iar raportul UN38.3 și MSDS călătoresc cu documentele.

Termenii sunt EXW, FOB Ningbo sau Shanghai și CIF. Transportul aerian funcționează pentru mostre în conformitate cu regulile privind starea de încărcare a litiului, deși majoritatea distribuitorilor se consolidează pe mare. Acordați timp suplimentar pentru programarea mărfurilor periculoase.

Termenii de garanție și cum arată degradarea

Garanția durează 5-10 ani în funcție de variantă și piață, acoperind celule, BMS, LCD și carcasă ca o singură unitate.

Pierderea capacității este graduală; dincolo de 6000 de cicluri la 0,5C, pachetul reține cel puțin 80%. O citire ușor sub plăcuța de identificare după trei ani este normală.

Defecțiunile pot fi diagnosticate din jurnalul BMS citit prin RS485 sau CAN. Fișierul de export permite identificarea grupului de celule afectat fără o vizită la site.

Pachetele de schimb sunt livrate din stoc; la instalațiile cu pachete multiple, o singură unitate poate fi schimbată în timp ce restul băncii continuă să funcționeze.

Nu este necesară întreținerea de rutină. Se recomandă o verificare vizuală anuală a terminalelor, șuruburilor de montare și spațiului de ventilație.

Erori de instalare care cauzează apeluri de asistență

Incorect: fixarea unui pachet de 85 kg pe gips-carton. Corect: montați pe zidărie sau pe un cadru de oțel nominal, cu elementele de fixare verificate în raport cu greutatea brută a variantei.

Incorect: instalarea într-un garaj neîncălzit într-un climat rece. Corect: fereastra de încărcare începe la 0°C. Mai jos, BMS blochează încărcarea prin proiectare.

Incorect: conectarea înainte de a confirma fereastra DC a invertorului. Corect: verificați mai întâi 20~29,2V, 40,5~54V sau 43,2~57,6V față de fișa de date a invertorului.

Incorect: sări peste cablul de comunicare deoarece se încarcă fără unul. Corect: fără CAN sau RS485 invertorul nu poate citi SOC sau onorează limitele BMS.

Incorect: ambalarea unității într-un dulap sigilat. Corect: se bazează pe convecția naturală fără ventilatoare. Lăsați spațiul liber specificat în manual sau celulele se încălzesc și își pierd viața.

Note de instalare de la utilizare pe teren

Un instalator din Andaluzia a montat aproximativ treizeci de unități de 10,24 kWh alături de invertoare hibride din 2025. Principalul beneficiu raportat a fost confirmarea protocolului CAN pentru fiecare model de invertor înainte de a comanda, ceea ce a redus problemele de punere în funcțiune.

Un proprietar din Limassol care rulează două unități de 5,12 kWh a raportat că asocierea a funcționat la prima încercare. LCD-ul este înclinat astfel încât poate fi greu de citit atunci când pachetul este peste înălțimea umerilor; acest lucru merită luat în considerare atunci când alegeți poziția de montare.

Un distribuitor din Almaty a raportat că clienții care instalează în garaje neîncălzite s-au confruntat cu limita de încărcare de 0°C și și-au asumat un defect. Includerea unei cerințe de spațiu încălzit în documentele de ofertă a soluționat reclamațiile.

Întrebări frecvente

Î: Ce capacitate ar trebui să aleg?

R: Pentru sistemul de stocare a energiei pentru baterii de acasă de 10 kWh pentru rezervă și solar, dimensiunea consumului peste noapte, nu totalul zilnic. 4-6 kWh peste noapte se potrivește unității de 5,12 kWh; 8-10 kWh indică modelul de 10,24 kWh.

Î: Va funcționa cu invertorul meu?

R: Furnizați marca și modelul. BMS acceptă RS485, RS232 și CAN; maparea protocolului este confirmată înainte de a comanda.

Î: Îl pot instala afară?

R: Nu. IP20 nu oferă protecție împotriva apei. Doar montaj în interior — garaj, încăpere de utilitate, subsol sau încăpere de fabrică.

Î: Care este diferența dintre versiunile de 48V și 51.2V?

A: Fereastra DC. Unitățile de 48V funcționează 40,5~54VDC, unitățile de 51,2V funcționează 43,2~57,6VDC. Se potrivește cu domeniul de intrare al invertorului.

Î: Cât va dura?

R: Mai mult de 6000 de cicluri la 0,5C și 25°C cu cel puțin 80% capacitatea reținută. Sub ciclismul zilnic, aceasta depășește cincisprezece ani.

Î: Pot conecta mai multe pachete împreună?

R: Da, pachetele de tensiune și capacitate potrivite pot fi puse în paralel. Furnizați dimensiunea băncii țintă pentru a confirma configurația.

Î: Are nevoie de răcire sau de întreținere?

R: Răcire naturală, fără ventilatoare, fără întreținere de rutină. Păstrați spațiul de ventilație liber și verificați montarea anual.

Î: Ce certificări are?

R: CE, ROHS și FCC în întreaga gamă, plus UN38.3, MSDS și ISO9001 pe varianta 25.6V100Ah. UN38.3 și MSDS sunt livrate cu fiecare comandă.
